LH | 400V / 3-fas / 50Hz

Den senaste utvecklingen inom anlägg och arkitektur teknik ökar nödvändigheten av att gräva djupare i jorden. Detta kräver en dränkbar pump med en robust konstruktion som tål det höga trycket så djupt i vattnet.

Uthyrning

Downloads

Prestationskurvor & Specifikationer Material Mått Tillämpningsrapporter

Modell	Färgkod prestandakurva	Utlopp mm	Motoreffekt kW	Märkström A	Tryckhöjd max. m	Kapacitet max. l/min	Torrvikt kg exkl. kabel	Max. partikel storlek ø mm	Tryckmotstånd max. m	Kabellängd m

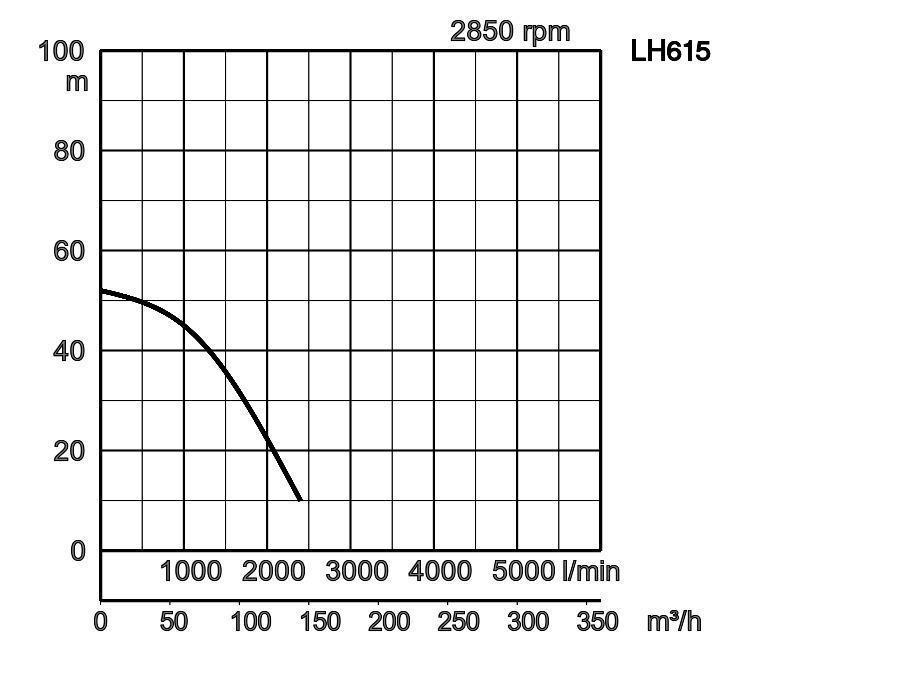

LH615	1 print LH615_18.pdf	150	15,0	27,5	52,0	2400	213,0	8,5	30	20

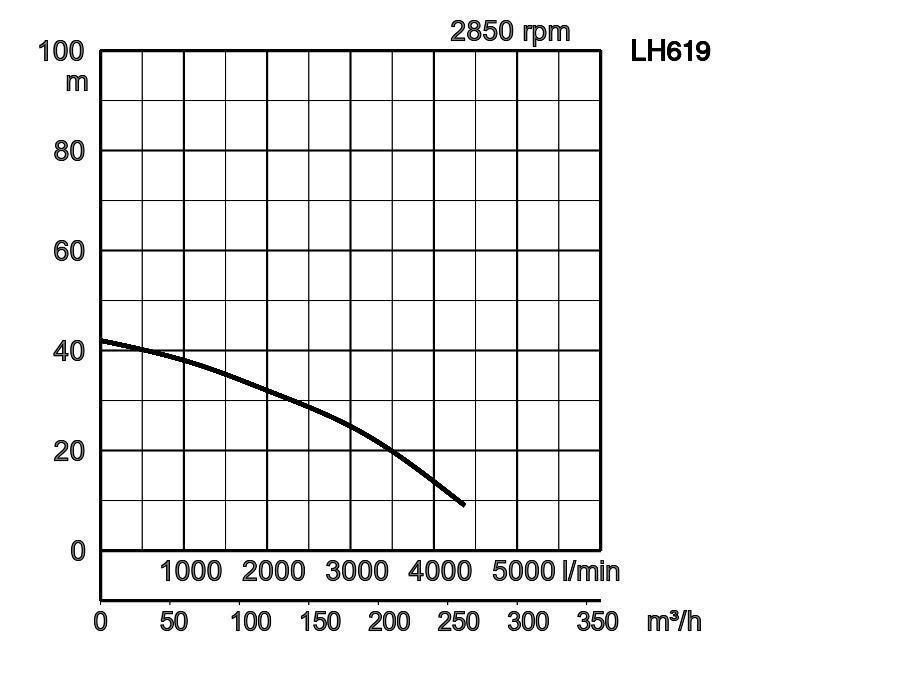

LH619	2 print LH619_18.pdf	150	19,0	36,0	42,0	4370	350,0	12	30	20

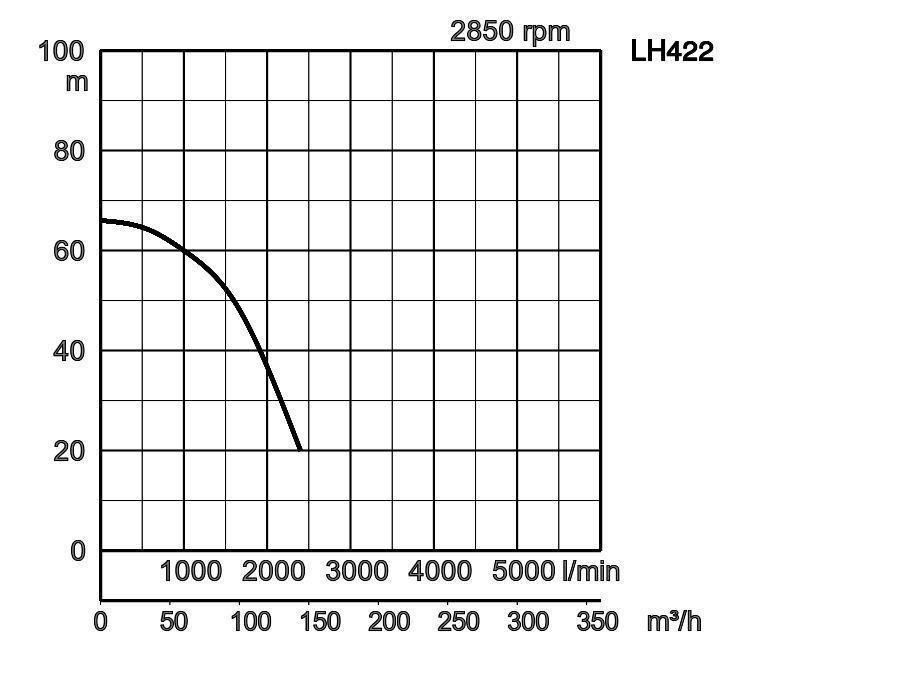

LH422	3 print LH422_18.pdf	100	22,0	40,5	66,0	2400	350,0	6	30	20

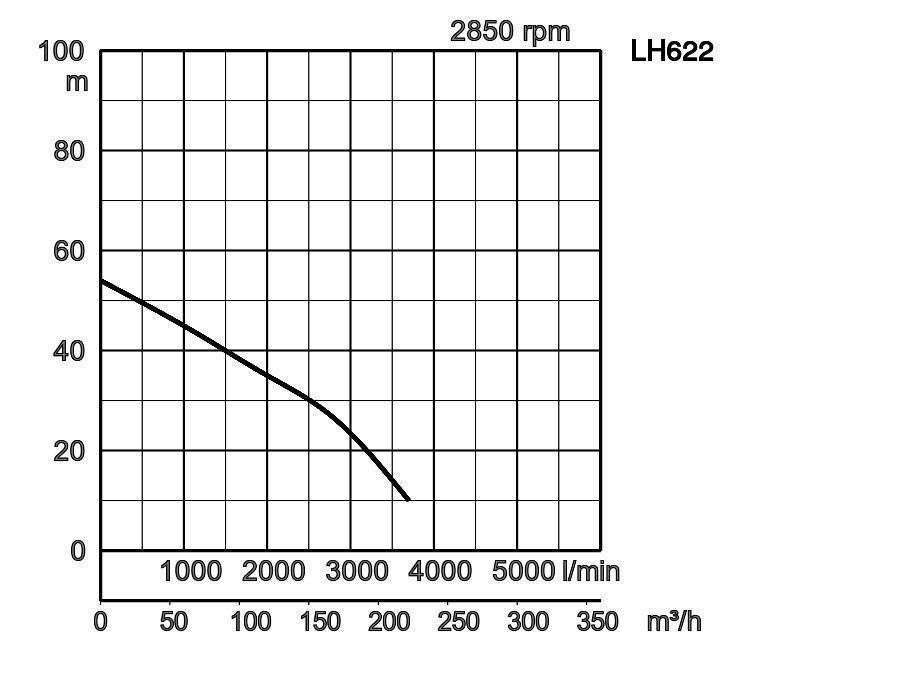

LH622	4 print LH622_18.pdf	150	22,0	40,5	54,0	3750	360,0	12	30	20

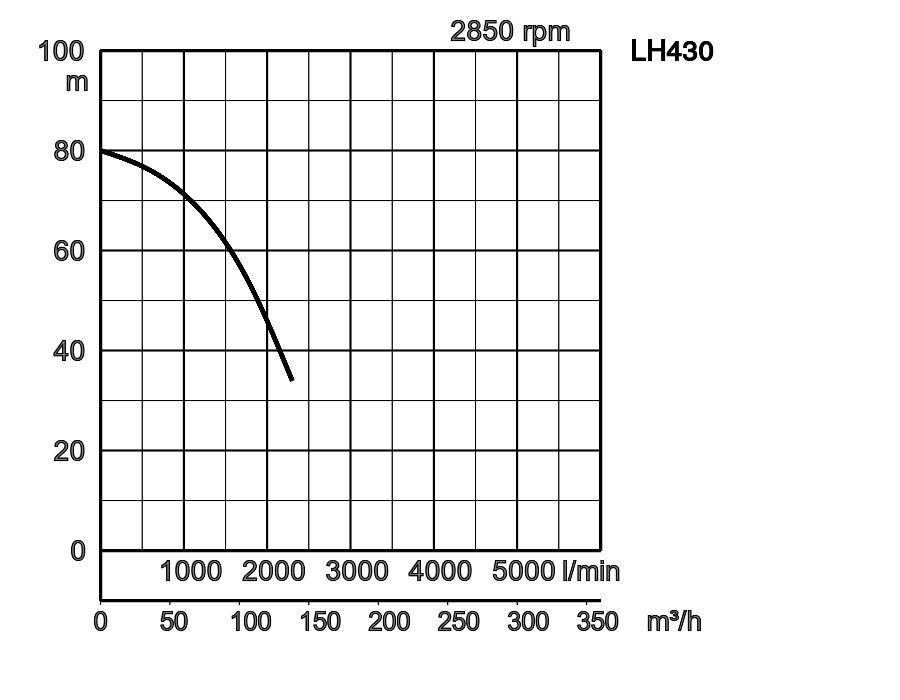

LH430	5 print LH430_18.pdf	100	30,0	55,0	80,0	2300	355,0	6	30	20

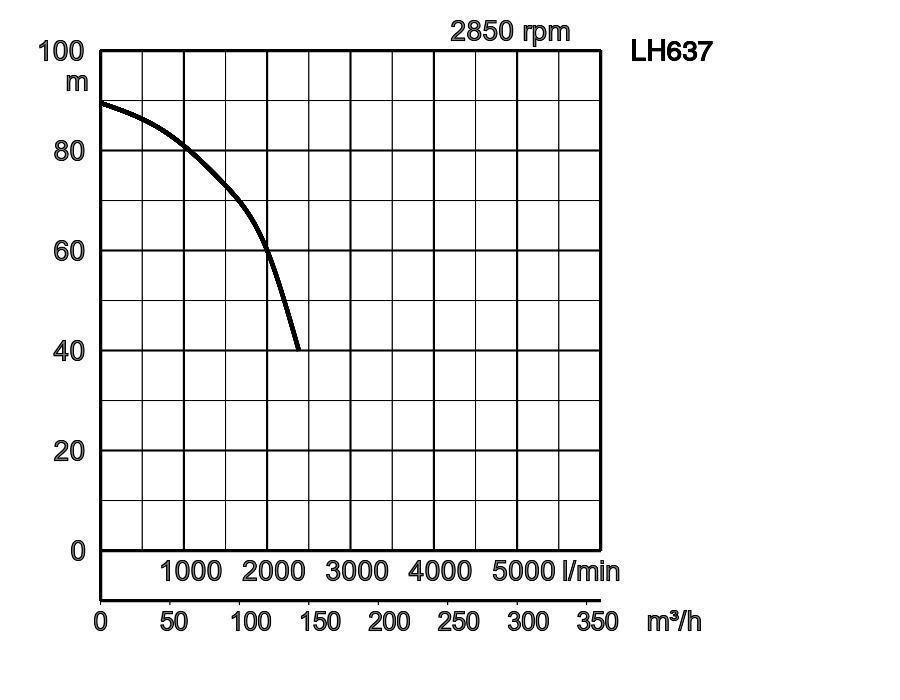

LH637	6 print LH637_18.pdf	150	37,0	67,0	89,5	2380	495,0	6	30	20

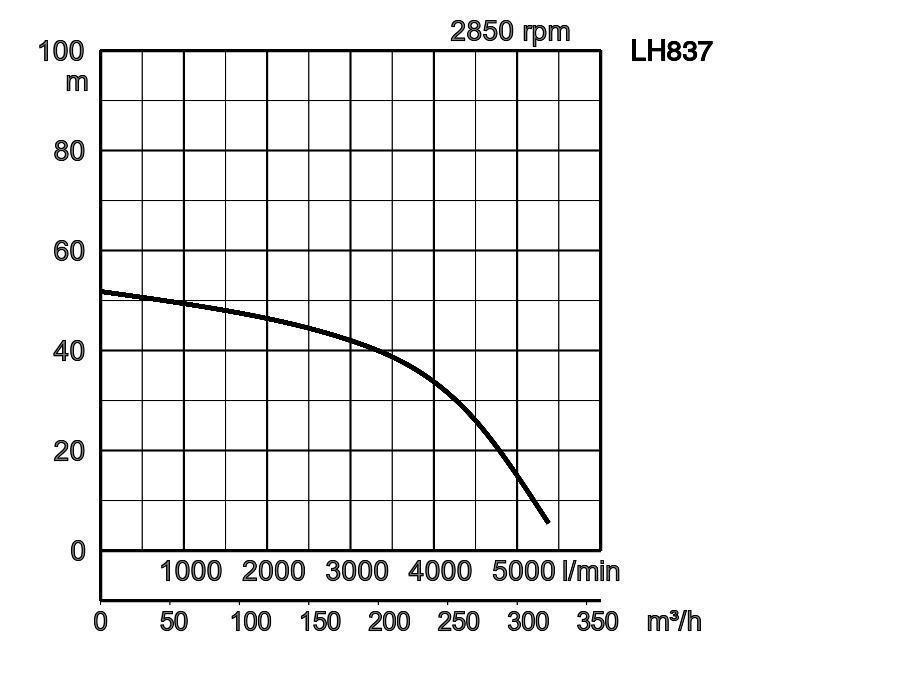

LH837	7 print LH837_18.pdf	200	37,0	67,0	51,8	5375	495,0	20	30	20

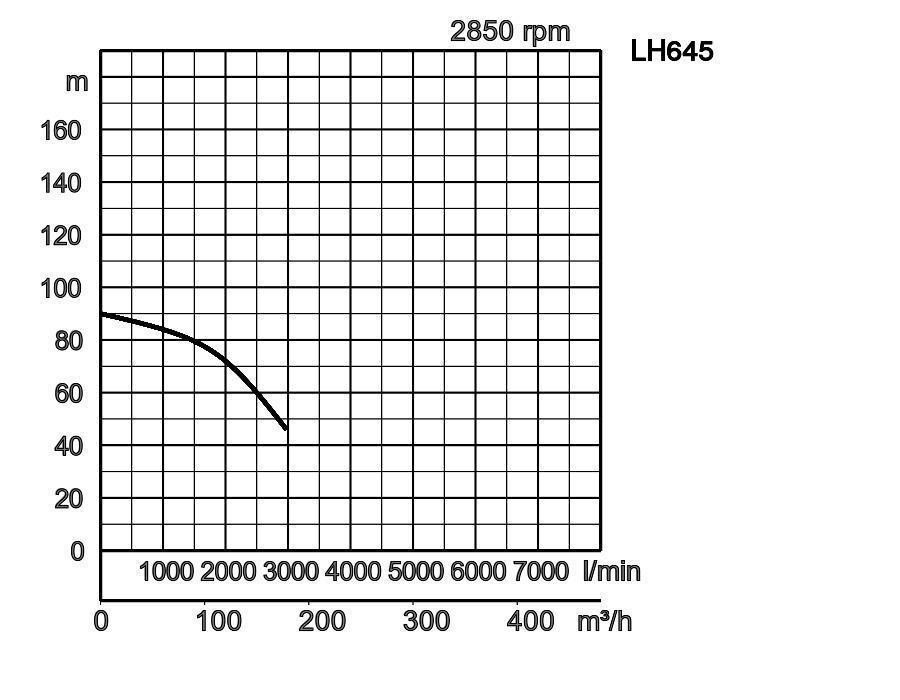

LH645	8 print LH645_18.pdf	150	45,0	81,0	90,0	2975	510,0	6	30	20
LH845	9 print LH845_18.pdf	200	45,0	81,0	50,8	5450	510,0	20	30	20

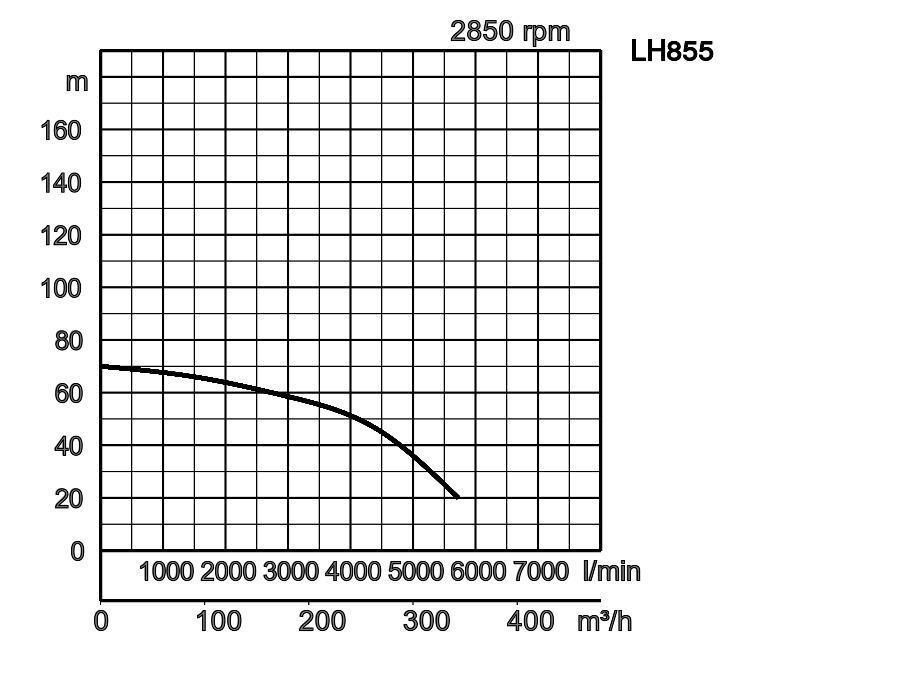

LH855	10 print LH855_18.pdf	200	55,0	100,0	70,0	5725	820,0	20	30	20

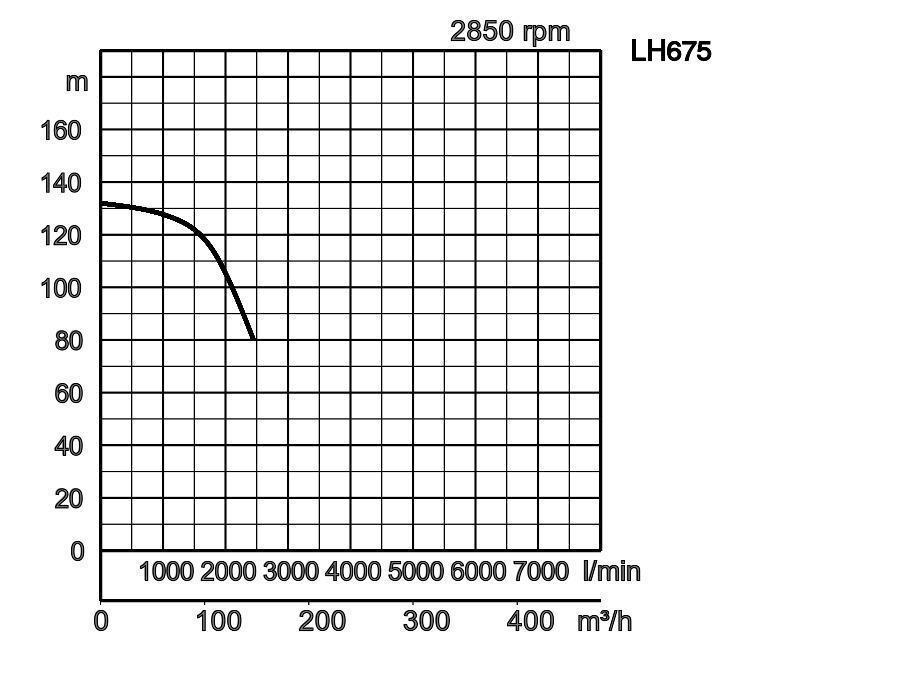

LH675	11 print LH675_18.pdf	150	75,0	130,0	132,0	2450	865,0	6	30	20

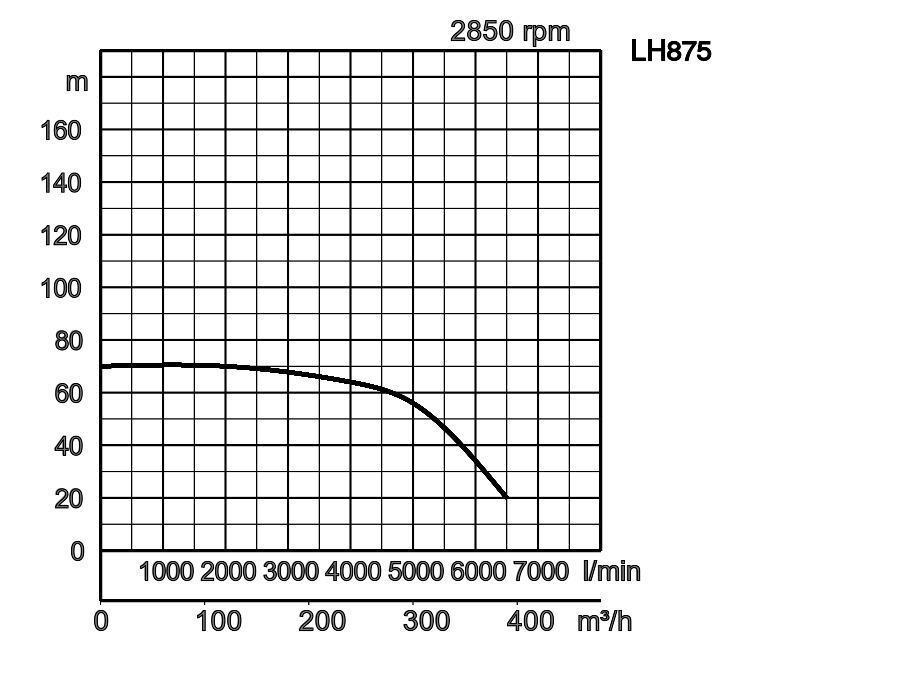

LH875	12 print LH875_18.pdf	200	75,0	130,0	70,0	6500	865,0	20	30	20

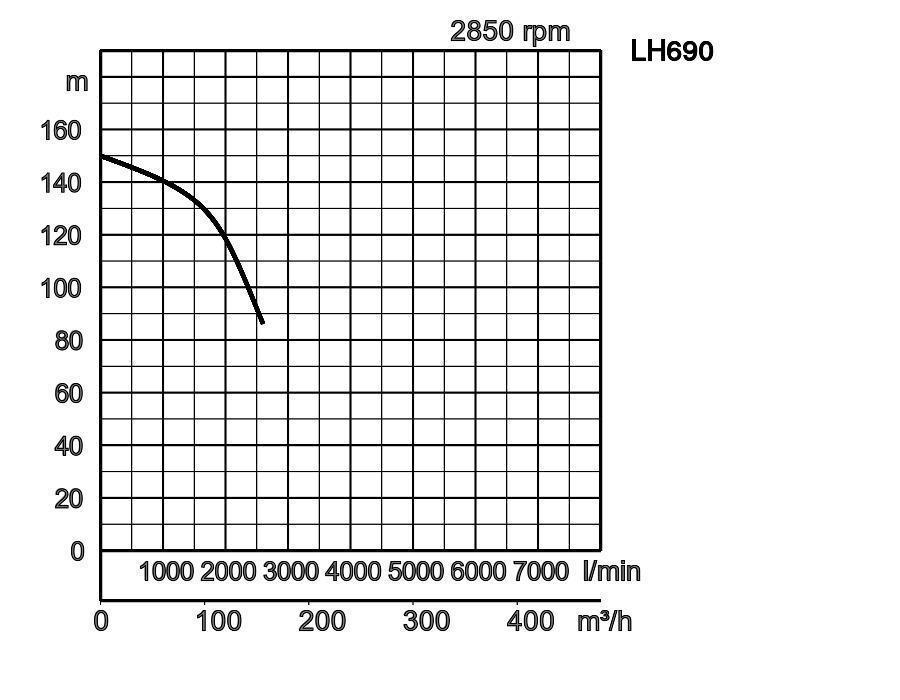

LH690	13 print LH690_18.pdf	150	90,0	166,0	150,0	2500	1100,0	6	30	20

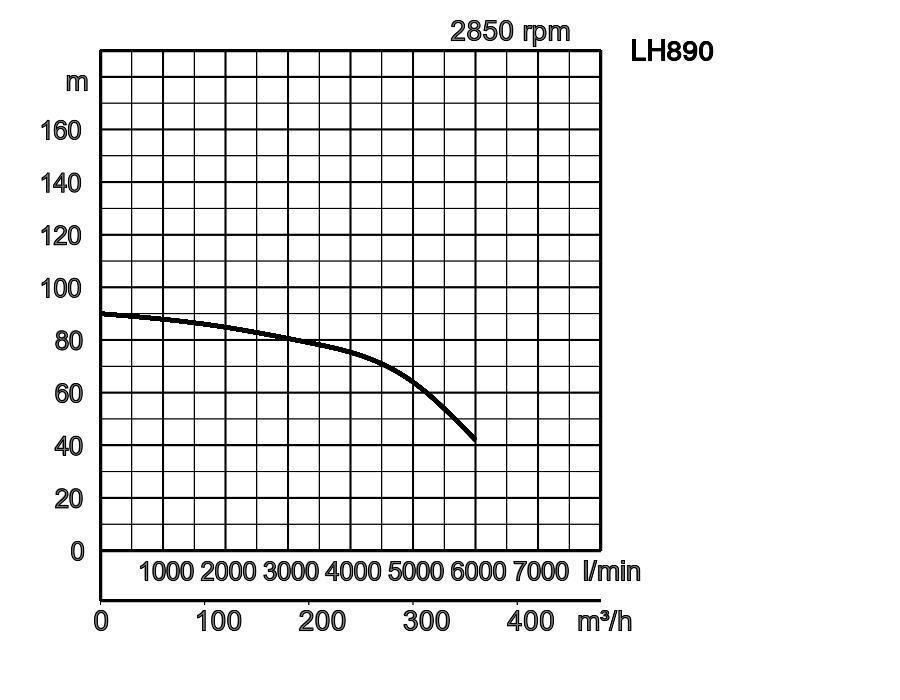

LH890	14 print LH890_18.pdf	200	90,0	166,0	90,0	6000	1150,0	20	30	20

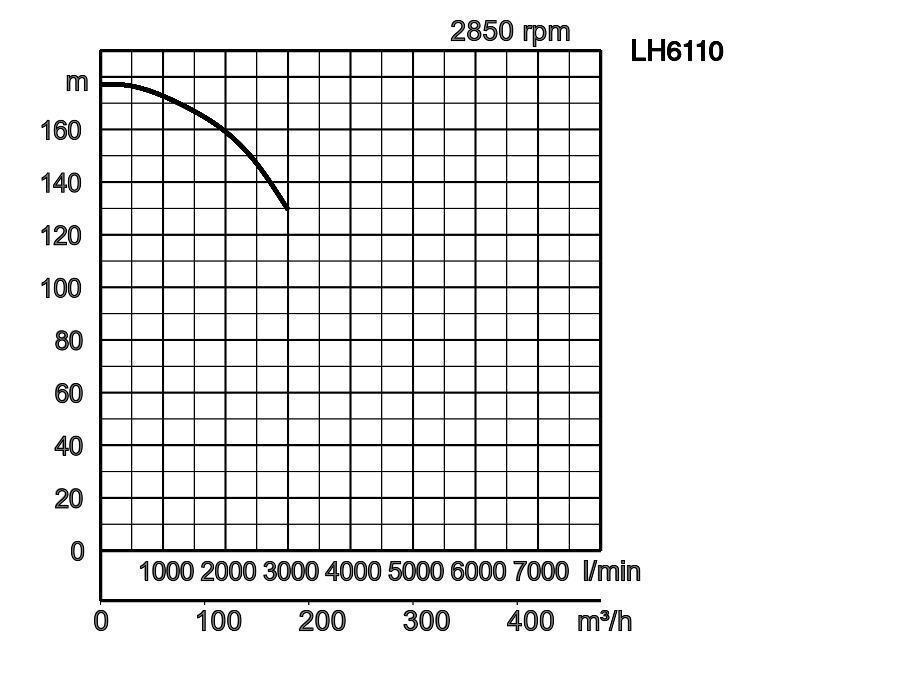

LH6110	15 print LH6110_18.pdf	150	110,0	209,0	177,0	3000	1210,0	6	30	20

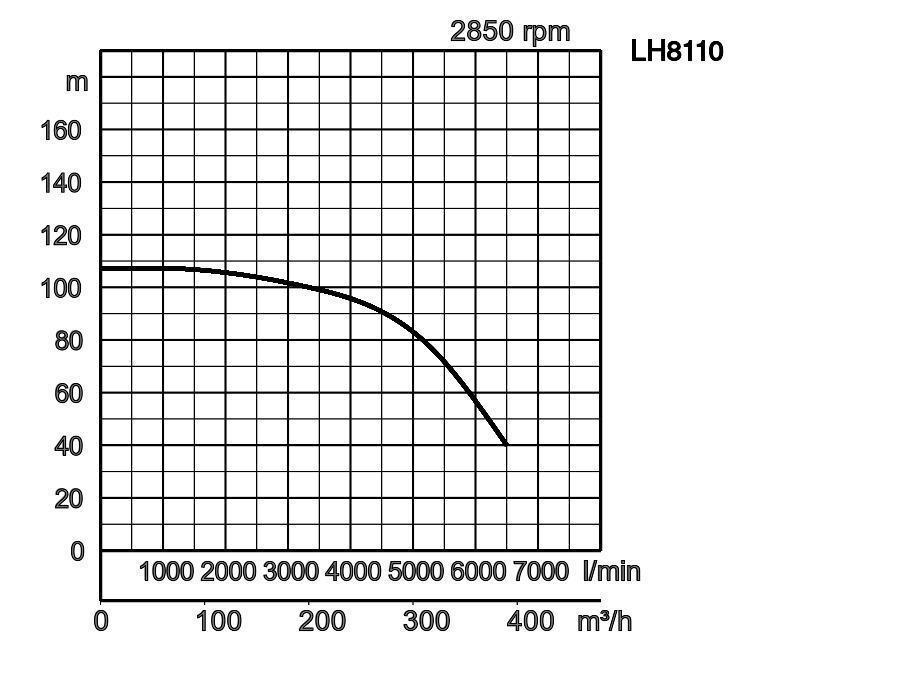

LH8110	16 print LH8110_18.pdf	200	110,0	209,0	107,0	6500	1210,0	20	30	20

ø Utlopp diameter mm			100mm, 150mm, 200mm
Pumpad vätska	Temperatur		0-40°C
Pumpad vätska	Typ av vätska		Källvatten, regnvatten, grundvatten, Sand bärande vatten
Pump	Komponenter	Pumphjul	Sluten-typ pumphjul
		Axeltätning	Dubbel mekanisk tätning
		Lager	Slutet kullager
	Material	Pumphjul	Kromlegerat gjutjärn
		Pumphus	Segjärns gjutet EN-GJS-450 till 10, Grått gjutjärn EN-GJL-200
		Axeltätning	Kiselkarbid i oljebad
Motor	Fas / Spänning		3-phase / 400V / 50Hz / d.o.l., 3-phase / 400V / 50Hz / s.d.
	Smörjning		Turbin olja (ISO VG32)
	Isolering		Isolering klass B, Isolering klass F
	Motorskydd (inbyggd)		Termiskt skydd Cirkel, Termiskt skydd Miniatyr
	Typ, poler		Induktionsmotor, 2 poler, IP68
	Material	Pumphus	Grått gjutjärn EN-GJL-200
		Axel	Rostfritt stål EN-X30Cr13
		Kabel	Gummi, NSSHÖU
Tryckanslutning			JIS 10K Fläns, JIS 20K Fläns

Dimensioner i mm:

LH619
LH422
LH622
LH430
LH637
LH837
LH645
LH845
LH675
LH875
LH690
LH890
LH6110
LH8110
LH855

LH615

W1: lägsta vattennivå

Modell	d	A	B	B1	D	W1
LH615	150	7	1014	777	330	185
LH619	150	-	1352	1051	420	250
LH422	100	-	1352	1051	420	250
LH622	150	-	1352	1051	420	250
LH430	100	-	1352	1051	420	250
LH637	150	-	1448	1027	530	180
LH837	200	-	1488	1027	530	180
LH645	150	-	1448	1027	530	180
LH845	200	-	1488	1027	530	180
LH855	200	-	1716	1255	550	200
LH675	150	-	1676	1255	563	200
LH875	200	-	1716	1255	563	200
LH690	150	-	1787	1385	595	200
LH890	200	-	1787	1385	595	200
LH6110	150	-	1887	1485	592	200
LH8110	200	-	1887	1485	592	200

I slitande och korrosiva miljöer förekommer naturligt ett högre slitage på vissa komponenter. För mer information besök vår websida www.tsurumi.eu/swedish/applikationer.htm.
