Tsurumi LB-pumpar är små och robusta dränkbara entreprenad pumpar med ett brett användningsområde där vattnet måste flyttas.
Du är här:
- Start >
- Sverige >
- Entreprenadpumpar >
- Tunnelkonstruktioner >
- LB
LB | 230V / 1-fas / 50Hz

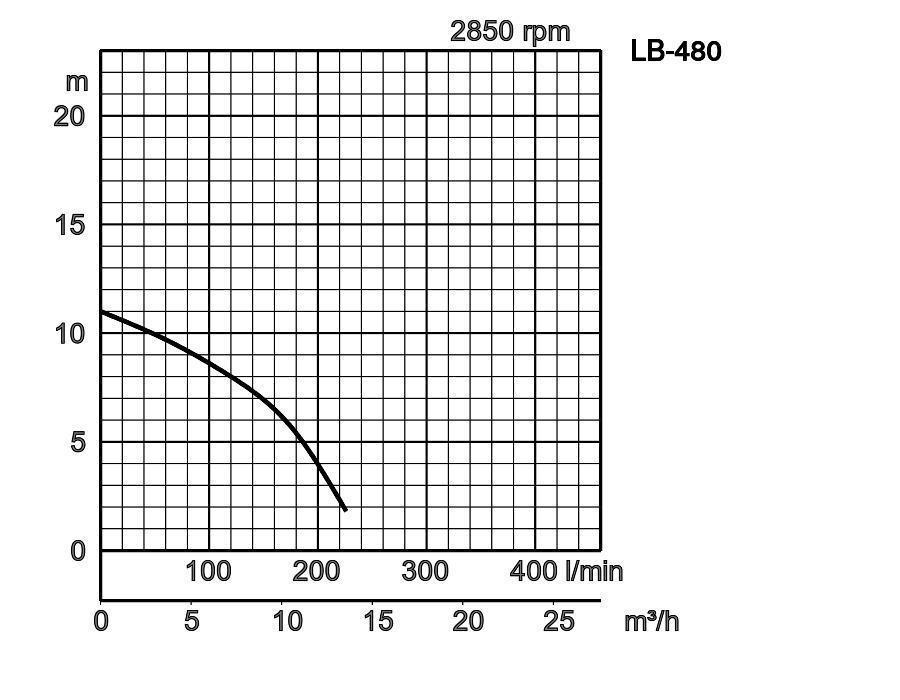

| Modell | Färgkod prestandakurva | Utlopp mm | Motoreffekt kW | Märkström A | Tryckhöjd max. m | Kapacitet max. l/min | Torrvikt kg exkl. kabel | Max. partikel storlek ø mm | Tryckmotstånd max. m | Kabellängd m |
|---|---|---|---|---|---|---|---|---|---|---|
| LB-480 | 50 | 0,48 | 2,9 | 11,0 | 225 | 10,4 | 6 | 10 | 10 | |
| LB-480A | 50 | 0,48 | 2,9 | 11,0 | 225 | 11,0 | 6 | 10 | 10 | |
| LB-800 | 50 | 0,75 | 4,5 | 15,0 | 320 | 13,1 | 6 | 10 | 10 | |
| LB-800A | 50 | 0,75 | 5,0 | 15,0 | 320 | 13,7 | 6 | 10 | 10 | |
| LB-1500 | 50 | 1,5 | 15,4 | 17,5 | 440 | 33,0 | 6 | 25 | 20 |
LB-480_18.pdf
| ø Utlopp diameter mm | 50mm | |||
|---|---|---|---|---|
| Pumpad vätska | Temperatur | 0-40°C | ||
| Typ av vätska | Källvatten, regnvatten, grundvatten, Sand bärande vatten | |||
| Pump | Komponenter | Pumphjul | Semi-Vortex pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Polyuretan gummi, Kromlegerat gjutjärn | ||
| Pumphus | Polyeten/propen gummi | |||
| Insugsplatta | Stålplåt + Polyuretan gummi | |||
| Axeltätning | Kiselkarbid i oljebad | |||
| Motor | Smörjning | Turbin olja (ISO VG32) | ||
| Isolering | Isolering klass E, Isolering klass B | |||
| Typ, poler | Induktionsmotor, 2 poler, IP68 | |||
| Fas / Spänning | 1-fas 230V / 110V / 50Hz | |||
| Motorskydd (inbyggd) | Termiskt skydd Miniatyr, Termiskt skydd Cirkel | |||
| Material | Pumphus | Pressgjutet aluminium | ||
| Axel | Rostfritt stål EN-X6Cr13 | |||
| Kabel | Gummi, H07RN8-F | |||
| Tryckanslutning | Gängad fläns / Slangkoppling | |||
Dimensioner i mm:
-
-
- LB-480
- LB-480A
- LB-800
- LB-800A
- LB-1500
W1: lägsta vattennivå
| Modell | d | A | A1 | B | D | D1 | H | W1 |
|---|---|---|---|---|---|---|---|---|
| LB-480 | 50 | 187 | 161 | 353 | 231 | - | 228 | 50 |
| LB-480A | 50 | 187 | 161 | 353 | 231 | 223 | 228 | 115 |
| LB-800 | 50 | 187 | 160 | 408 | 230 | - | 283 | 50 |
| LB-800A | 50 | 187 | 160 | 408 | 230 | 223 | 283 | 170 |
| LB-1500 | 50 | 187 | 122 | 600 | - | - | 518 | 80 |
I slitande och korrosiva miljöer förekommer naturligt ett högre slitage på vissa komponenter. För mer information besök vår websida www.tsurumi.eu/swedish/applikationer.htm.
