Allsidig hög kvalitets pump som kan användas mycket effektivt vid dränering av anläggnings arbeten. Maximalt nedsänknings djup: 25m.
Med hänsyn till de ökade krav från projekt och produkter har Tsurumi byggt en kraftfull ny serie pumpar för att matcha kraven av de tuffaste dränerings jobben.
Du är här:
- Start >
- Sverige >
- Entreprenadpumpar >
- Tunnelkonstruktioner >
- KTZ
KTZ | 400V / 3-fas / 50Hz
Downloads
| Modell | Färgkod prestandakurva | Utlopp mm | Motoreffekt kW | Märkström A | Tryckhöjd max. m | Kapacitet max. l/min | Torrvikt kg exkl. kabel | Max. partikel storlek ø mm | Tryckmotstånd max. m | Kabellängd m |
|---|---|---|---|---|---|---|---|---|---|---|
| KTZ21.5 | 50 | 1,5 | 3,5 | 21,5 | 430 | 35,0 | 8,5 | 25 | 20 | |
| KTZ31.5 | 80 | 1,5 | 3,5 | 14,4 | 670 | 34,0 | 8,5 | 25 | 20 | |
| KTZ22.2 | 50 | 2,2 | 5,0 | 26,0 | 500 | 36,0 | 8,5 | 25 | 20 | |
| KTZ32.2 | 80 | 2,2 | 5,0 | 20,4 | 800 | 35,0 | 8,5 | 25 | 20 | |
| KTZ23.7 | 50 | 3,7 | 7,7 | 36,5 | 450 | 62,0 | 8,5 | 25 | 20 | |
| KTZ33.7 | 80 | 3,7 | 7,7 | 29,0 | 900 | 62,0 | 8,5 | 25 | 20 | |
| KTZ43.7 | 100 | 3,7 | 7,7 | 18,0 | 1440 | 62,0 | 8,5 | 25 | 20 | |
| KTZ35.5 | 80 | 5,5 | 11,4 | 32,0 | 1100 | 76,0 | 8,5 | 25 | 20 | |
| KTZ45.5 | 100 | 5,5 | 11,4 | 22,5 | 1740 | 77,0 | 8,5 | 25 | 20 | |
| KTZ47.5 | 100 | 7,5 | 15,1 | 40,0 | 1400 | 100,0 | 12 | 25 | 20 | |
| KTZ67.5 | 150 | 7,5 | 15,1 | 31,0 | 2030 | 99,0 | 20 | 25 | 20 | |
| KTZ411 | 100 | 11,0 | 22,0 | 48,5 | 1440 | 130,0 | 12 | 25 | 20 | |
| KTZ611 | 150 | 11,0 | 22,0 | 32,5 | 2440 | 131,0 | 20 | 25 | 20 | |
| KTZ415 | 100 | 15,0 | 28,3 | 55,0 | 1980 | 146,0 | 12 | 25 | 20 | |
| KTZ615 | 150 | 15,0 | 28,3 | 39,5 | 2800 | 146,0 | 20 | 25 | 20 | |
| KTZ422 | 100 | 22,0 | 37,6 | 71,0 | 2740 | 295 | 8,5 | 25 | 20 | |
| KTZ622 | 150 | 22,0 | 37,6 | 55,0 | 3960 | 296,0 | 12 | 25 | 20 |
KTZ21.5_18.pdf
| ø Utlopp diameter mm | 50mm, 80mm, 100mm, 150mm | |||
|---|---|---|---|---|
| Pumpad vätska | Typ av vätska | Källvatten, regnvatten, grundvatten, Sand bärande vatten | ||
| Temperatur | 0-40°C | |||
| Pump | Komponenter | Pumphjul | Semi-öppen typ pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Kromlegerat gjutjärn | ||
| Pumphus | Grått gjutjärn EN-GJL-200 | |||
| Insugsplatta | Segjärns gjutet EN-GJS-500-7 | |||
| Axeltätning | Kiselkarbid i oljebad | |||
| Motor | Motorskydd (inbyggd) | Termiskt skydd Cirkel | ||
| Fas / Spänning | 3-phase / 400V / 50Hz / d.o.l. | |||
| Typ, poler | Induktionsmotor, 2 poler, IP68 | |||
| Isolering | Isolering klass F | |||
| Smörjning | Turbin olja (ISO VG32) | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-200 | ||
| Axel | Rostfritt stål EN-X30Cr13 | |||
| Kabel | Gummi, NSSHÖU | |||
| Tryckanslutning | Gängad fläns / Slangkoppling | |||
Dimensioner i mm:
-
-

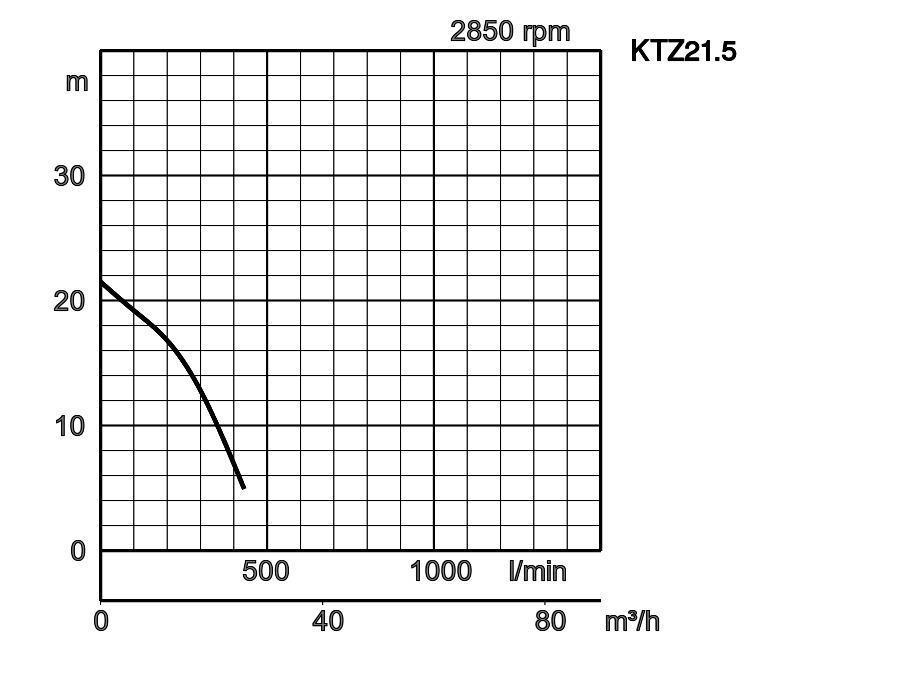

- KTZ21.5

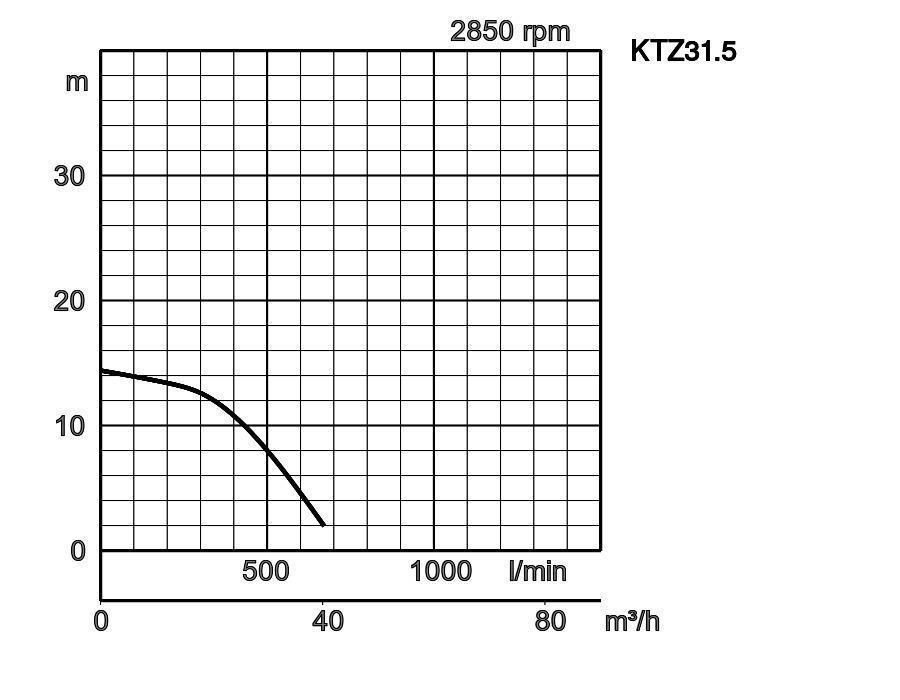

- KTZ31.5

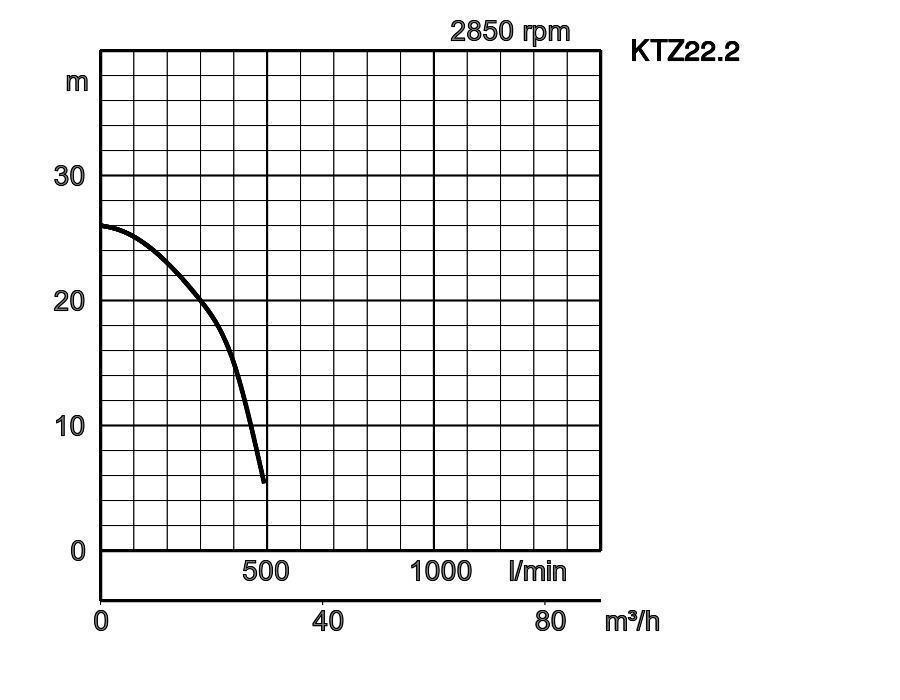

- KTZ22.2

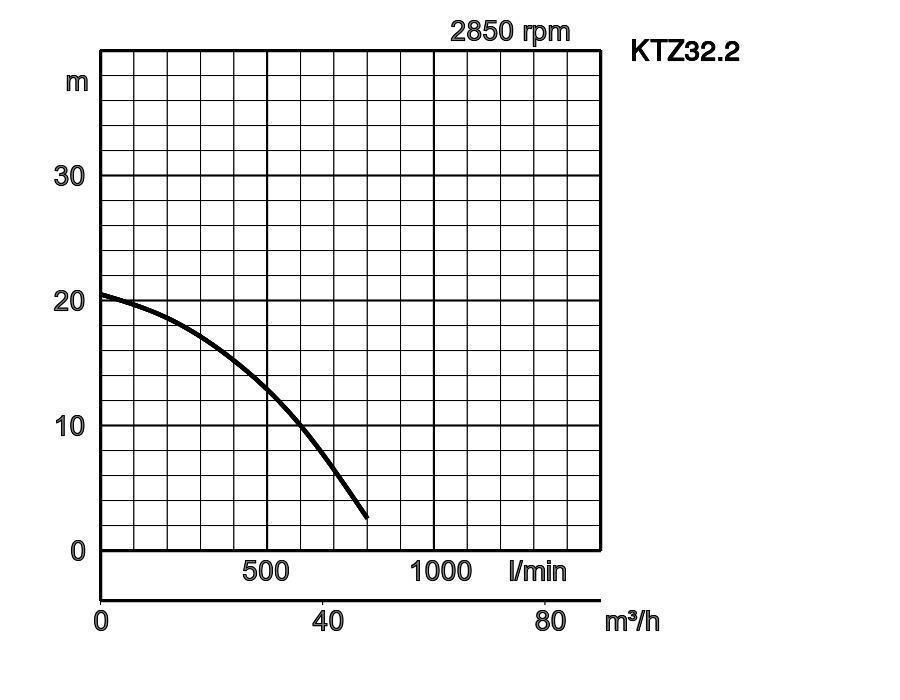

- KTZ32.2

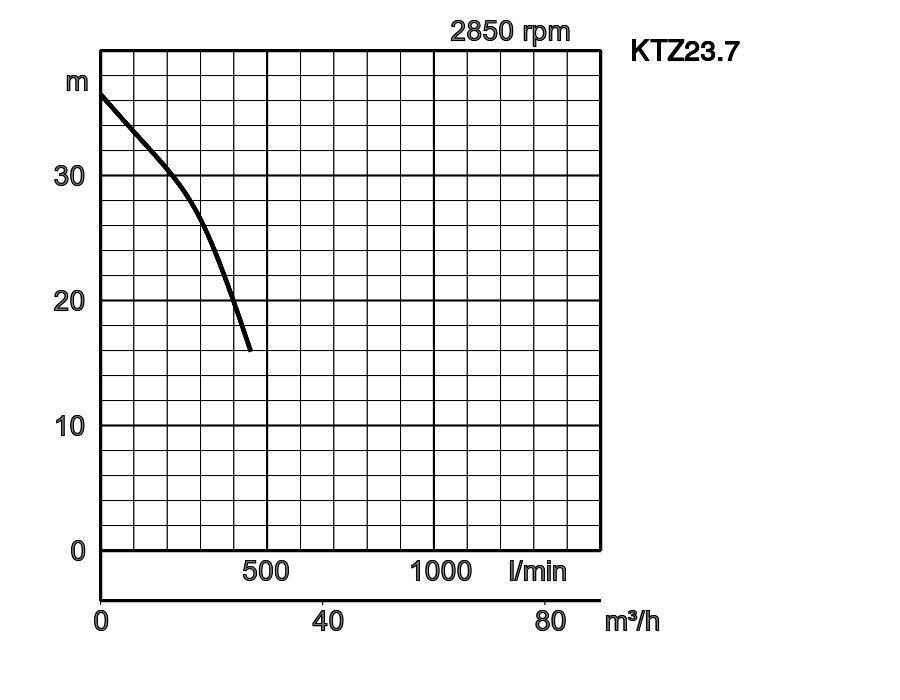

- KTZ23.7

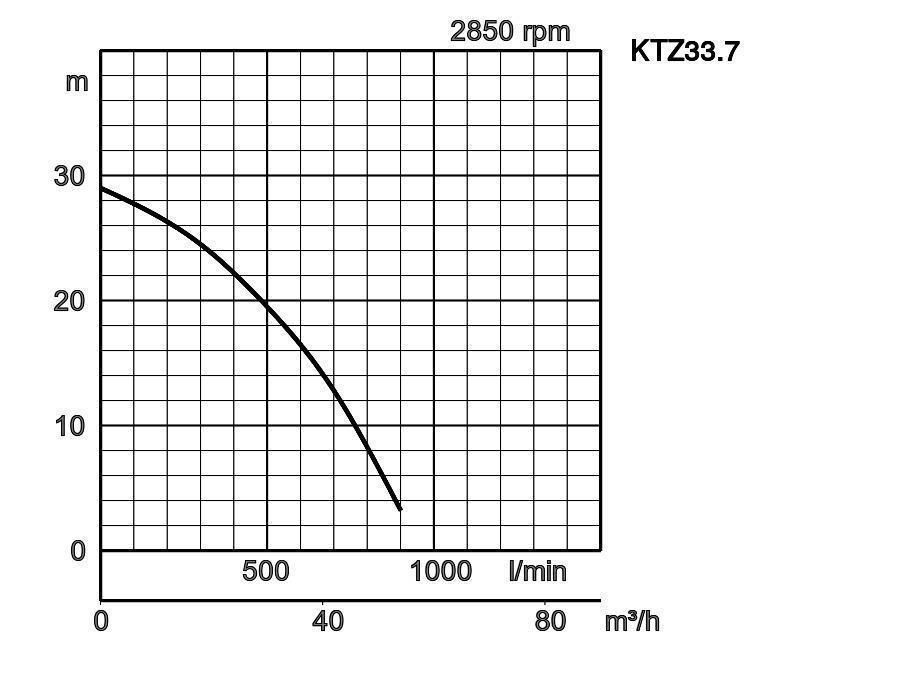

- KTZ33.7

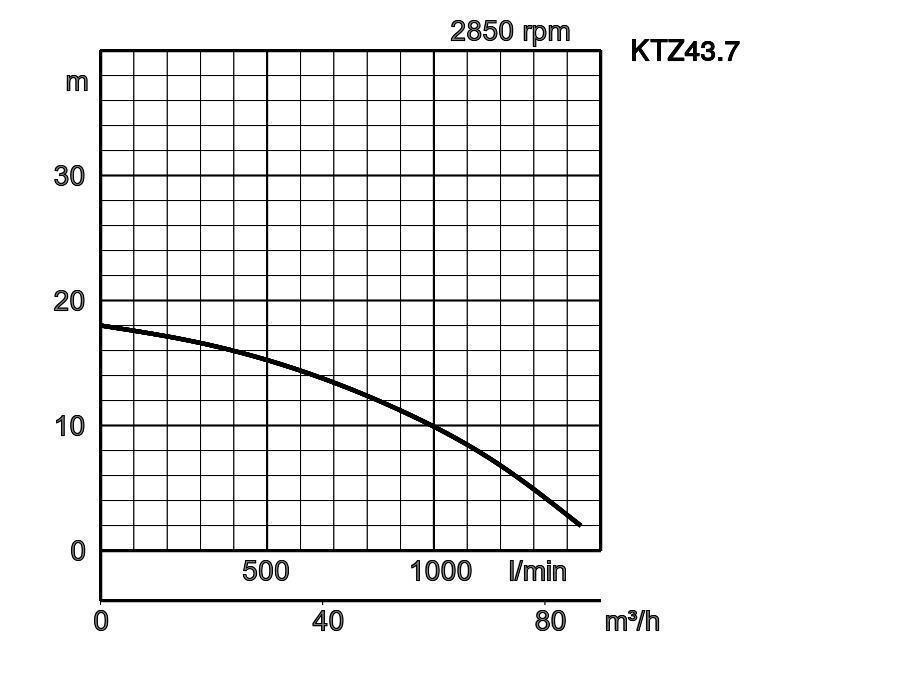

- KTZ43.7

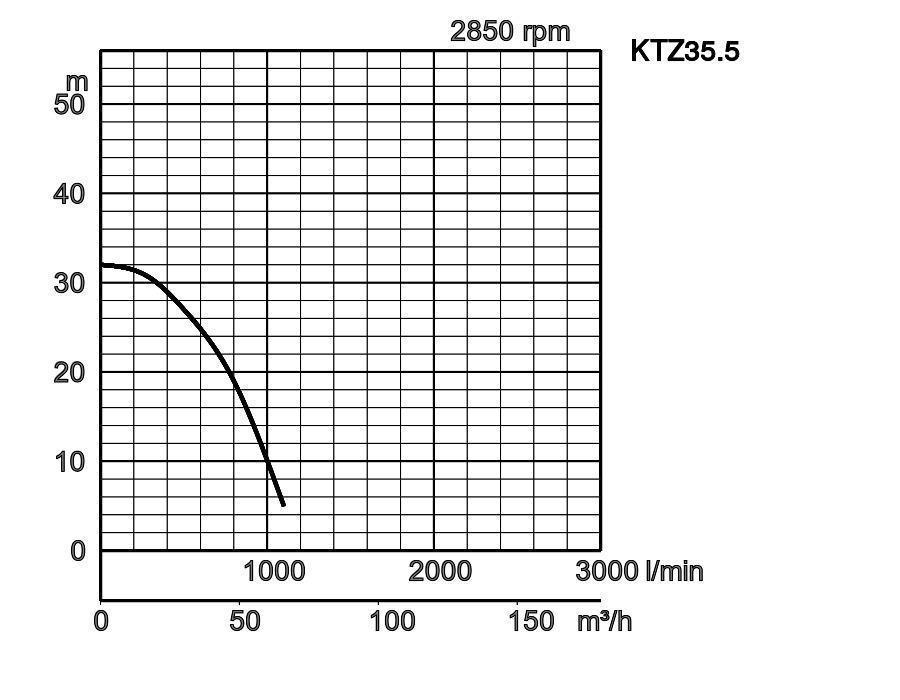

- KTZ35.5

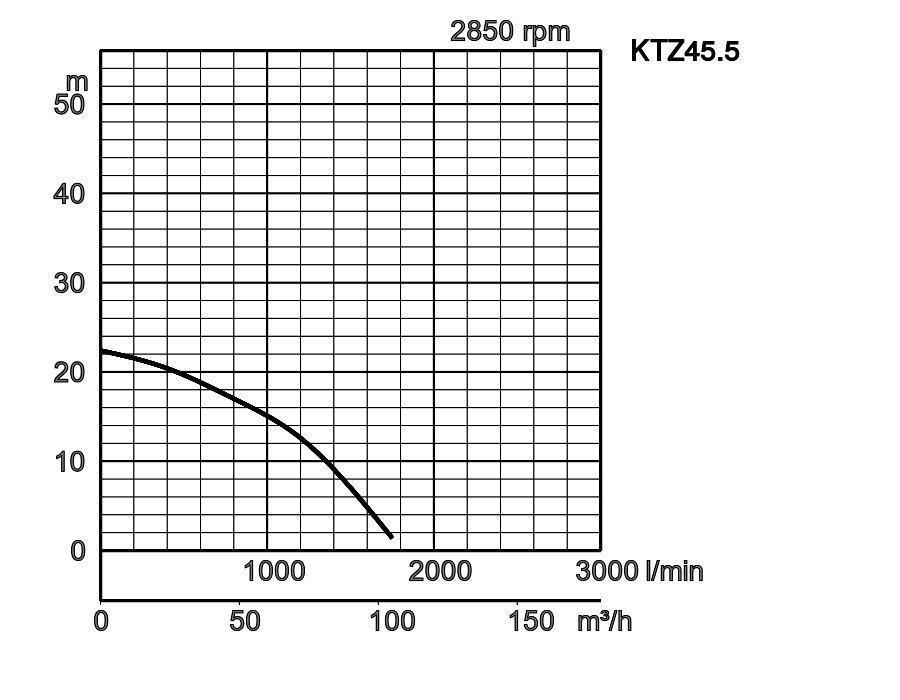

- KTZ45.5

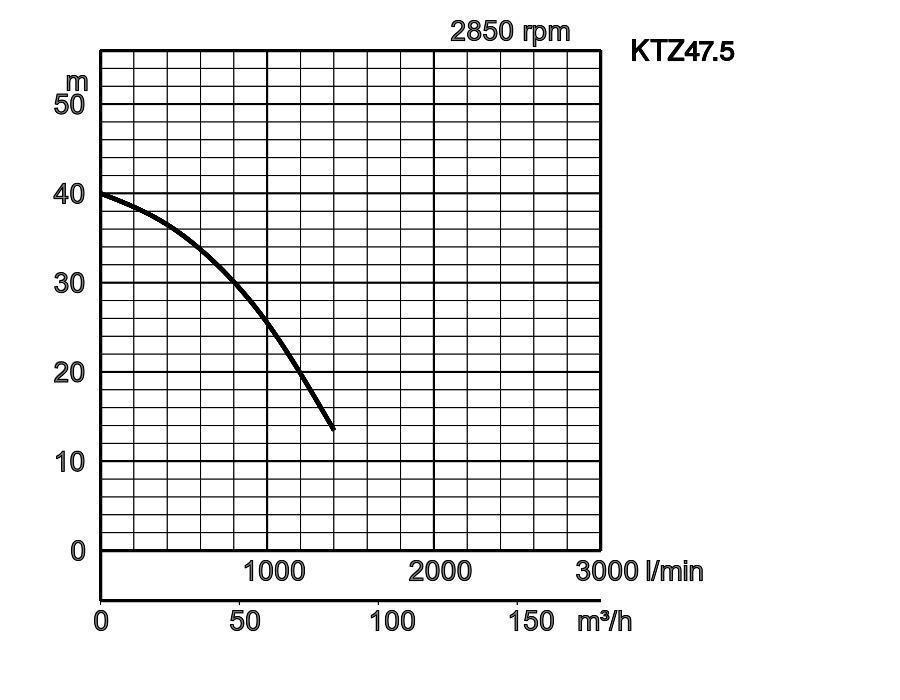

- KTZ47.5

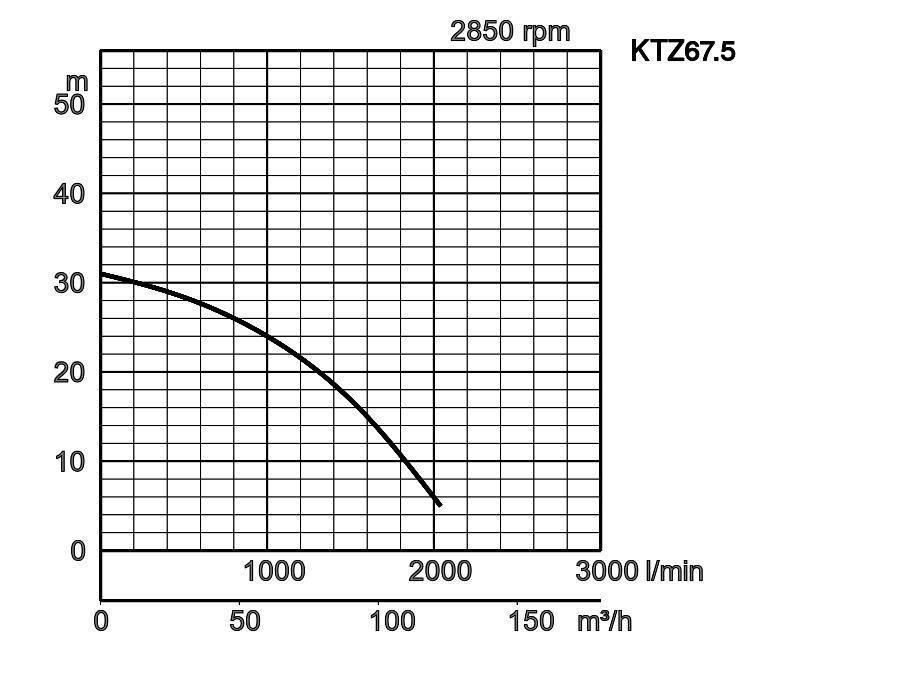

- KTZ67.5

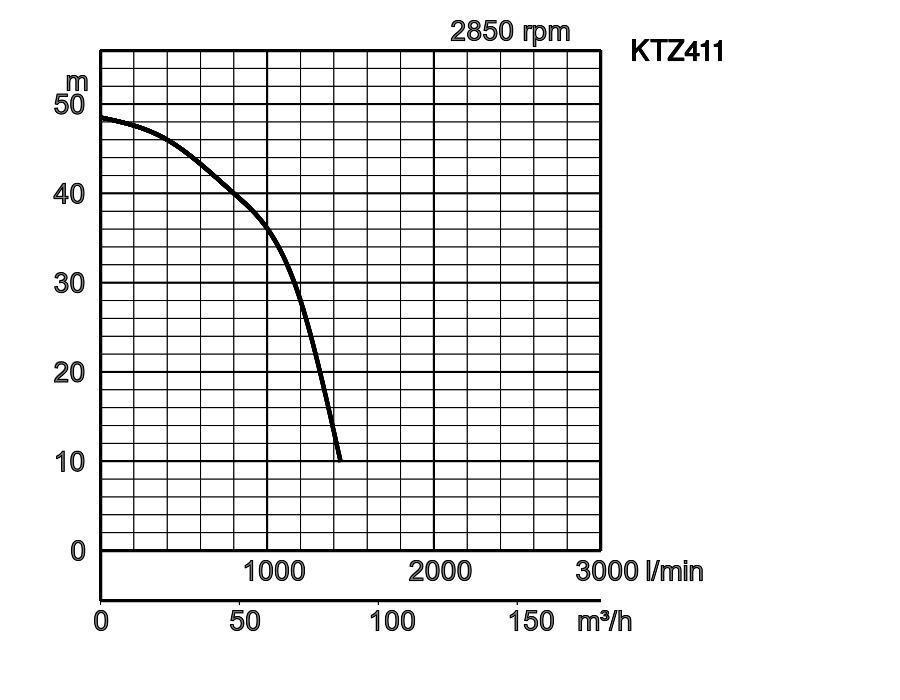

- KTZ411

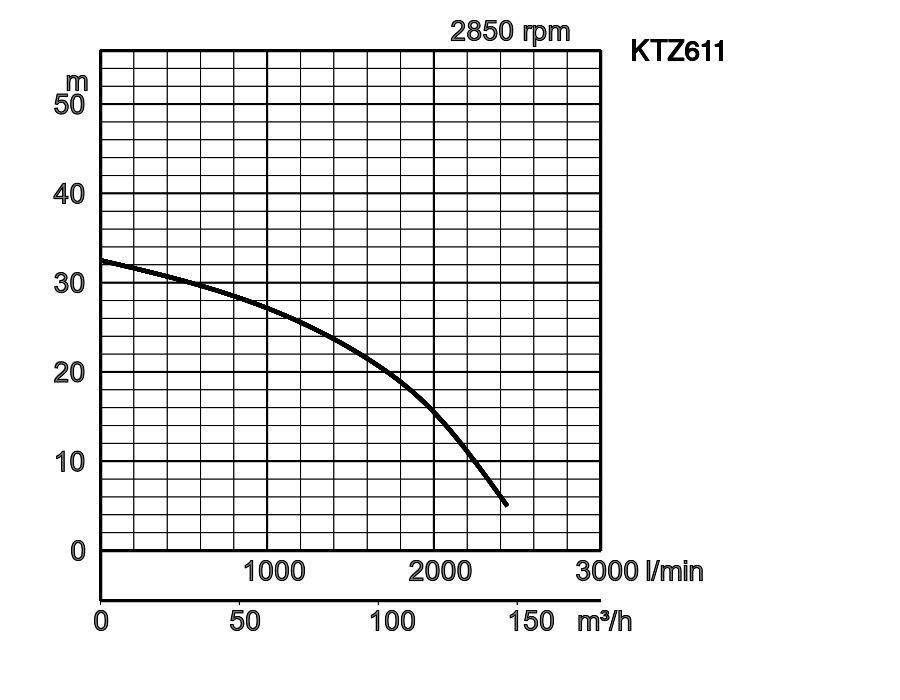

- KTZ611

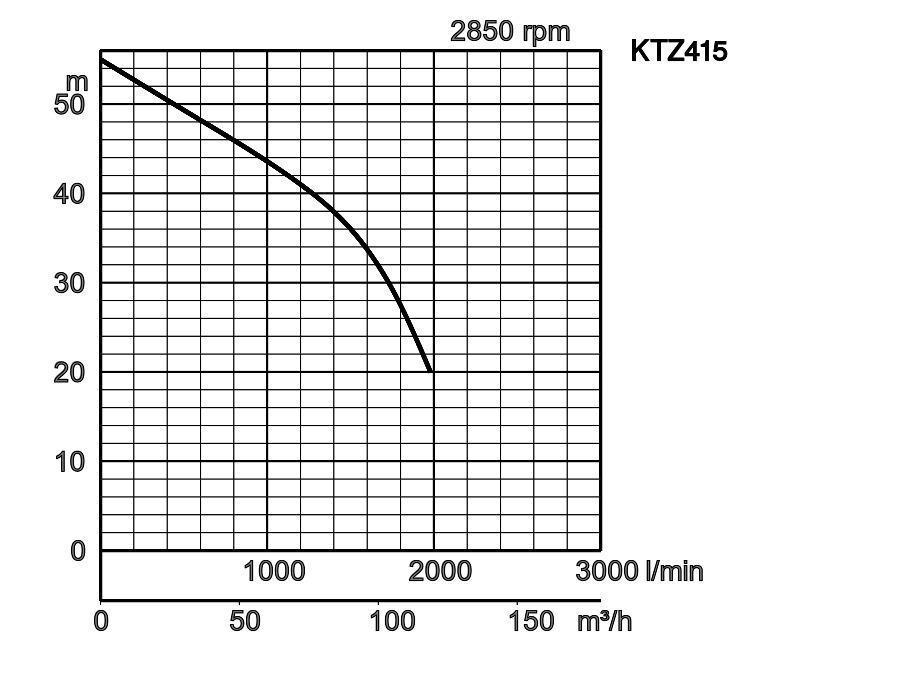

- KTZ415

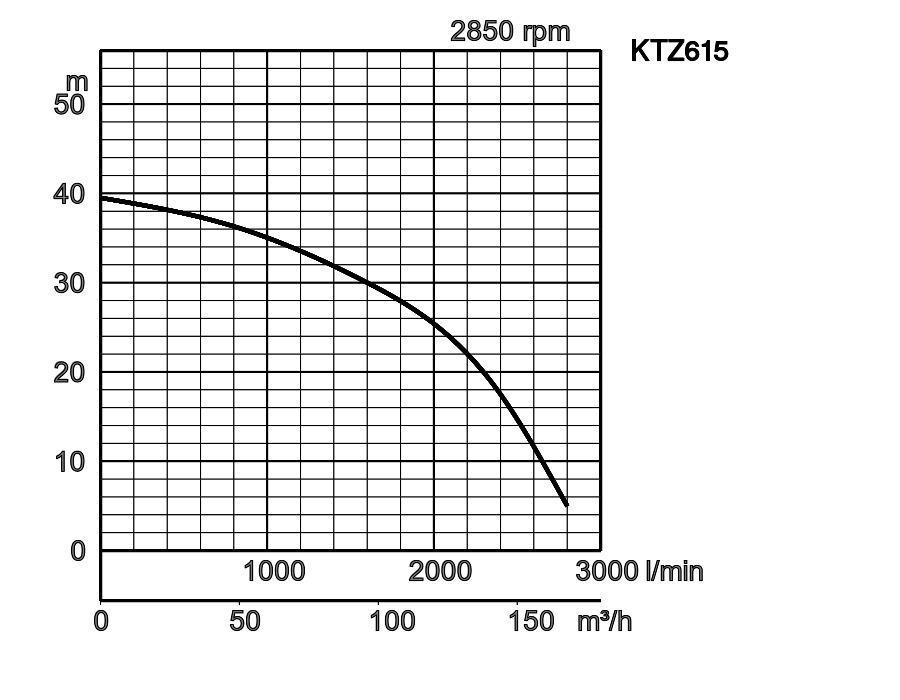

- KTZ615

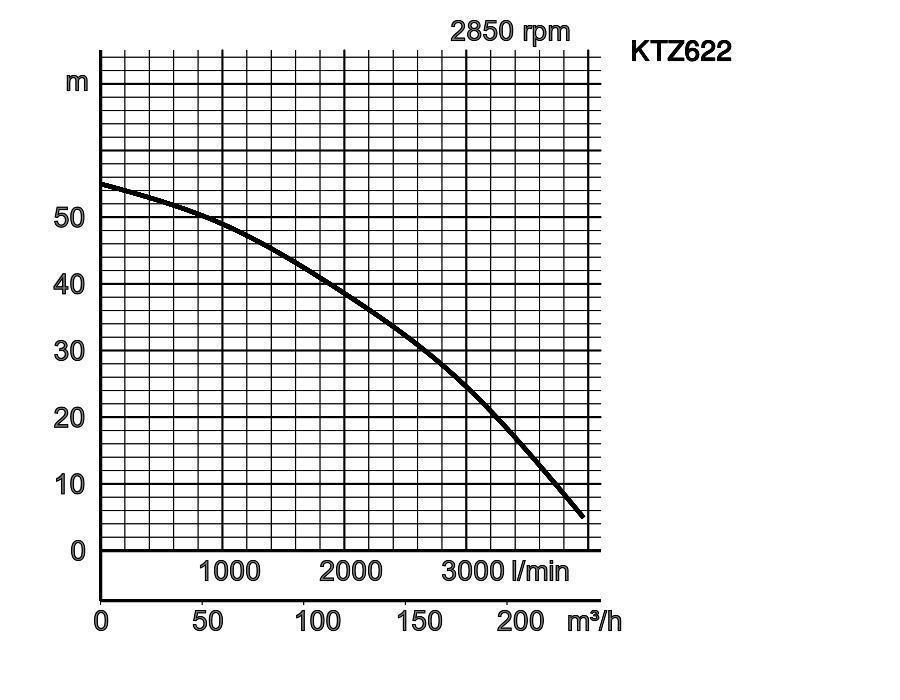

- KTZ622

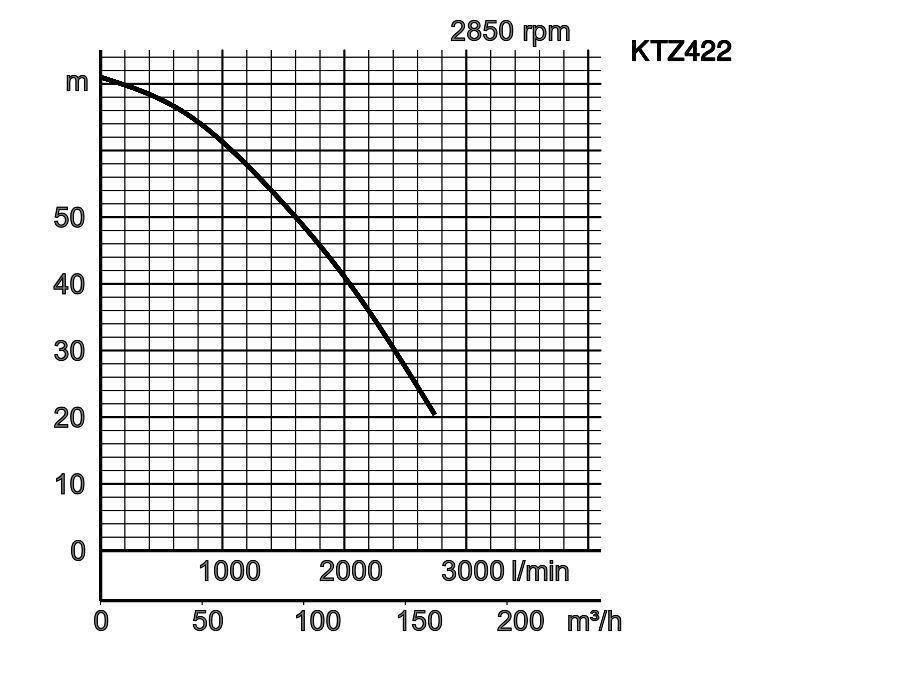

- KTZ422
W1: lägsta vattennivå
| Modell | A | A1 | B | D | H | W1 |
|---|---|---|---|---|---|---|
| KTZ21.5 | 235 | 173 | 529 | 216 | 648 | 120 |
| KTZ31.5 | 235 | 173 | 529 | 216 | 648 | 120 |
| KTZ22.2 | 235 | 173 | 549 | 216 | 668 | 120 |
| KTZ32.2 | 235 | 173 | 549 | 216 | 668 | 120 |
| KTZ23.7 | 283 | 213 | 667 | 252 | 637 | 150 |
| KTZ33.7 | 283 | 213 | 677 | 252 | 637 | 150 |
| KTZ43.7 | 283 | 213 | 687 | 252 | 637 | 150 |
| KTZ35.5 | 363 | 306 | 721 | 258 | 688 | 150 |
| KTZ45.5 | 379 | 306 | 731 | 258 | 688 | 150 |
| KTZ47.5 | 330 | 245 | 812 | 314 | 697 | 190 |
| KTZ67.5 | 361 | 285 | 874 | 314 | 697 | 190 |
| KTZ411 | 374 | 260 | 864 | 350 | 740 | 190 |
| KTZ611 | 374 | 260 | 884 | 350 | 740 | 190 |
| KTZ415 | 428 | 374 | 864 | 350 | 740 | 190 |
| KTZ615 | 457 | 374 | 884 | 350 | 740 | 190 |
| KTZ422 | 528 | 485 | 1200 | 413 | 1123 | 330 |
| KTZ622 | 558 | 485 | 1220 | 413 | 1123 | 330 |
I slitande och korrosiva miljöer förekommer naturligt ett högre slitage på vissa komponenter. För mer information besök vår websida www.tsurumi.eu/swedish/applikationer.htm.
