Tsurumi har vi utvecklat en ny pumpserie som kombinerar högteknologiska material för maximal hållbarhet, men ändå lätt och portabel. Denna pump är lika lämpade för avvattning på byggarbetsplatser som vid installation i anläggningar.
Du är här:
- Start >
- Sverige >
- Entreprenadpumpar >
- Tunnelkonstruktioner >
- KTVE
KTVE | 400V / 3-fas / 50Hz
Downloads
| Modell | Färgkod prestandakurva | Utlopp mm | Motoreffekt kW | Märkström A | Tryckhöjd max. m | Kapacitet max. l/min | Torrvikt kg exkl. kabel | Max. partikel storlek ø mm | Tryckmotstånd max. m | Kabellängd m |
|---|---|---|---|---|---|---|---|---|---|---|

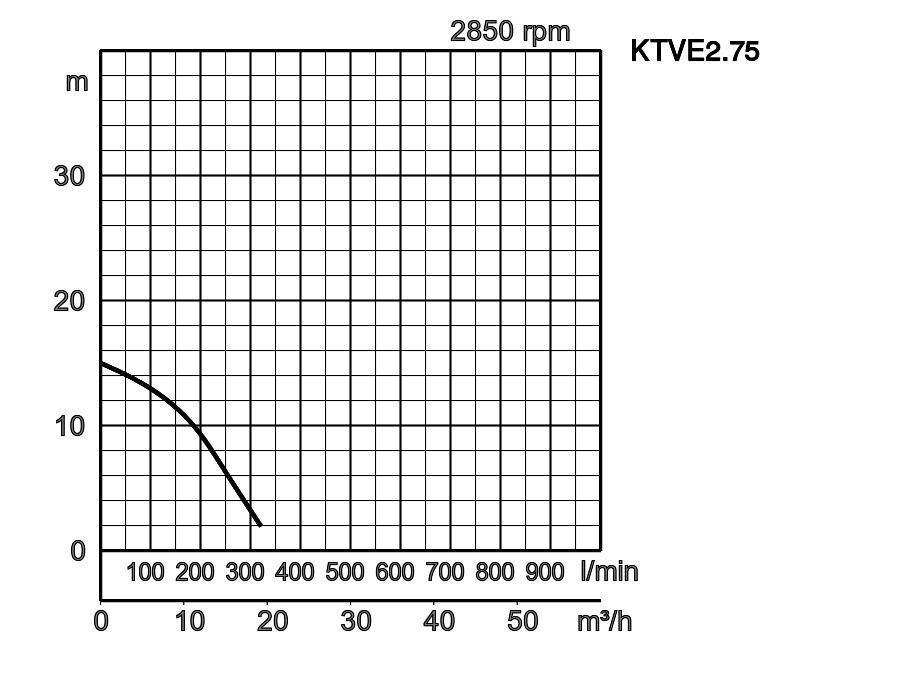

| KTVE2.75 | 50 | 0,75 | 1,8 | 15,0 | 320 | 12,7 | 6 | 10 | 10 | |

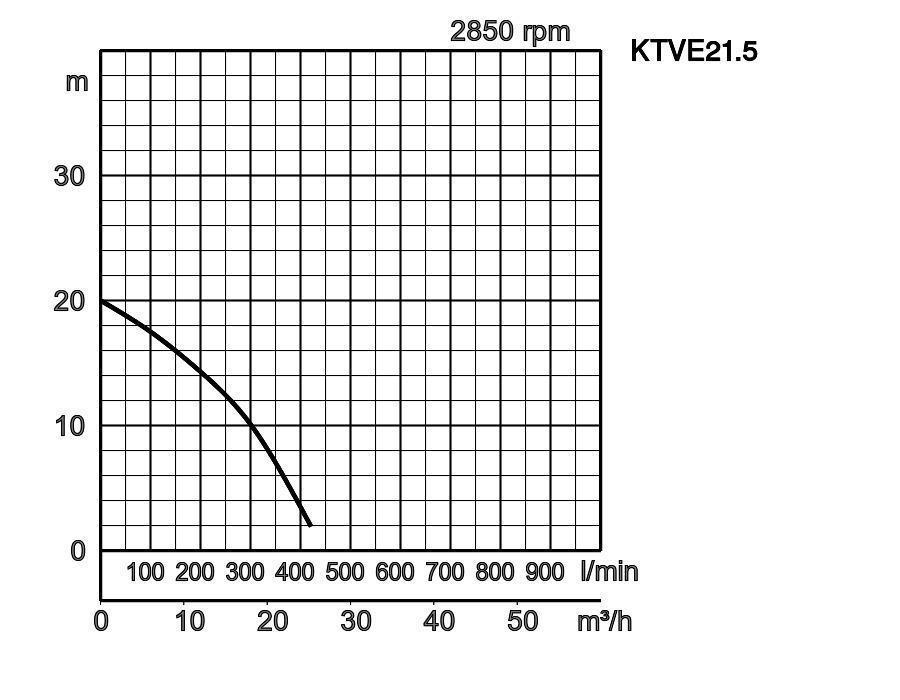

| KTVE21.5 | 50 | 1,5 | 3,3 | 20,0 | 420 | 22,0 | 8,5 | 25 | 20 | |

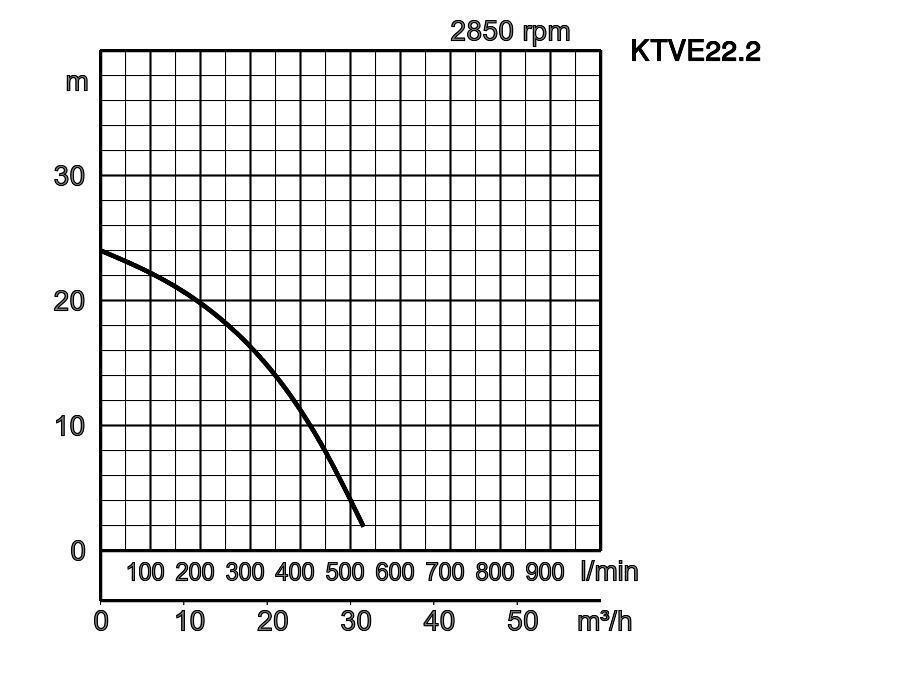

| KTVE22.2 | 50 | 2,2 | 4,3 | 24,0 | 525 | 25,0 | 8,5 | 25 | 20 | |

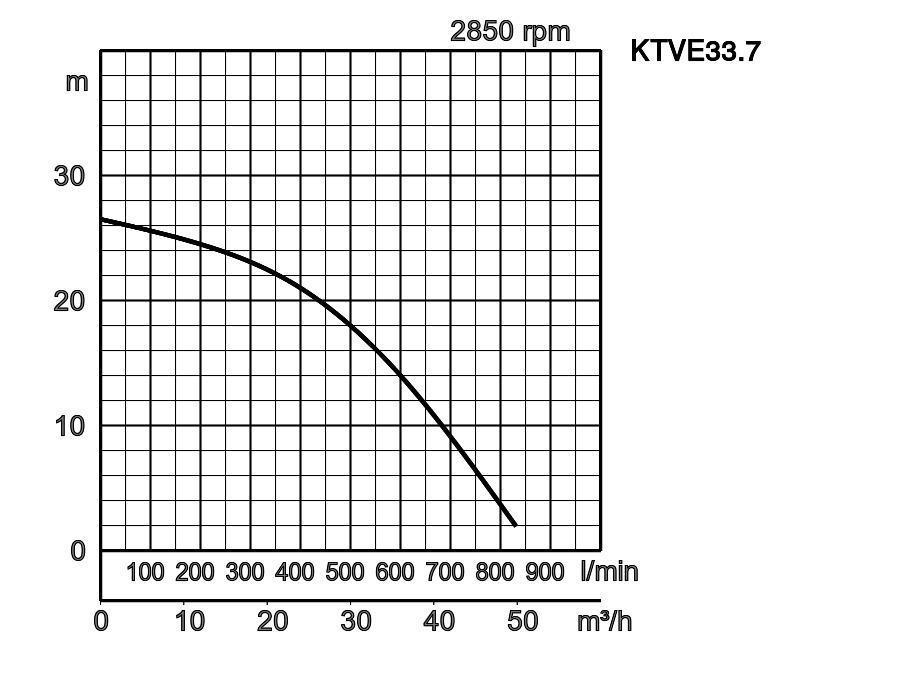

| KTVE33.7 | 80 | 3,7 | 7,4 | 26,5 | 830 | 40,0 | 8,5 | 25 | 20 | |

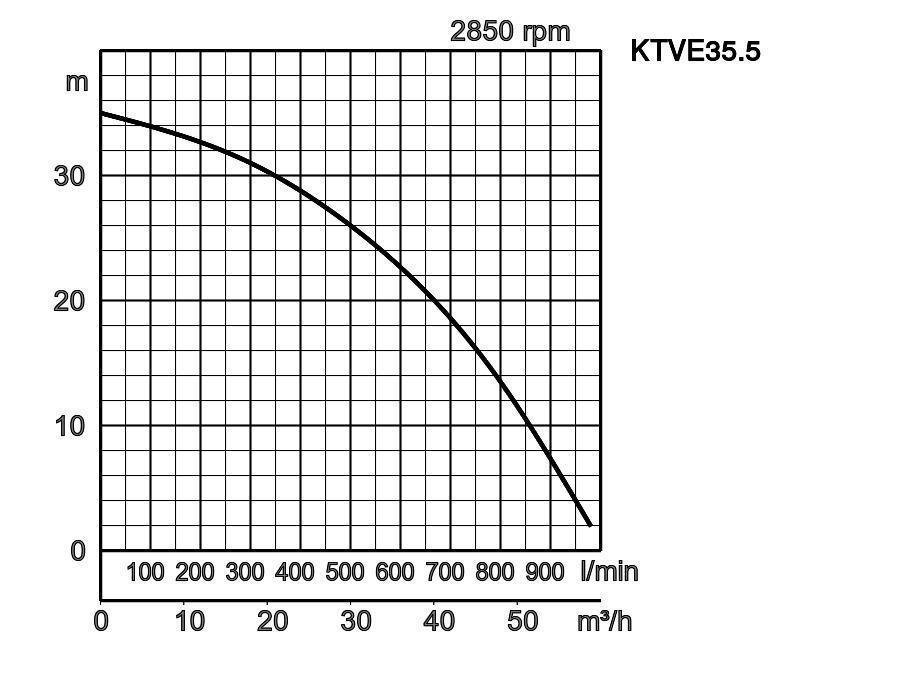

| KTVE35.5 | 80 | 5,5 | 11,0 | 35,0 | 980 | 52,0 | 8,5 | 25 | 20 |
KTVE2.75_18.pdf
| ø Utlopp diameter mm | 50mm, 80mm | |||
|---|---|---|---|---|
| Pumpad vätska | Typ av vätska | Källvatten, regnvatten, grundvatten, Sand bärande vatten | ||
| Temperatur | 0-40°C | |||
| Pump | Komponenter | Pumphjul | Semi-Vortex pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Polyuretan gummi, Segjärns gjutet EN-GJS-700-2 | ||
| Pumphus | Syntetiskt gummi | |||
| Axeltätning | Kiselkarbid i oljebad | |||
| Motor | Typ, poler | Induktionsmotor, 2 poler, IP68 | ||
| Isolering | Isolering klass E | |||
| Smörjning | Turbin olja (ISO VG32) | |||
| Motorskydd (inbyggd) | Termiskt skydd Cirkel | |||
| Fas / Spänning | 3-phase / 400V / 50Hz / d.o.l. | |||
| Material | Pumphus | Pressgjutet aluminium | ||
| Axel | Rostfritt stål EN-X30Cr13, Rostfritt stål EN-X6Cr13 | |||
| Kabel | Gummi, NSSHÖU | |||
| Tryckanslutning | Gängad fläns / Slangkoppling | |||
Dimensioner i mm:
-
-
- KTVE21.5
- KTVE22.2
- KTVE33.7
-
-
- KTVE2.75
-
-
- KTVE35.5
W1: lägsta vattennivå
| Modell | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTVE2.75 | 200 | 155 | 401 | 329 | 200 | 417 | 234 |
| KTVE21.5 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
| KTVE22.2 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
| KTVE33.7 | 285 | 211 | 585 | 462 | 285 | 585 | 327 |
| KTVE35.5 | - | 229 | 620 | 497 | 300 | 620 | 357 |
I slitande och korrosiva miljöer förekommer naturligt ett högre slitage på vissa komponenter. För mer information besök vår websida www.tsurumi.eu/swedish/applikationer.htm.
