4-polig motor 1450 rpm. - Fantastisk driftsäkerhet och mångsidighet
Du är här:
- Start >
- Sverige >
- Entreprenadpumpar >
- Tunnelkonstruktioner >
- KRS
KRS | 400V / 3-fas / 50Hz
Downloads
| Modell | Färgkod prestandakurva | Utlopp mm | Motoreffekt kW | Märkström A | Tryckhöjd max. m | Kapacitet max. l/min | Torrvikt kg exkl. kabel | Max. partikel storlek ø mm | Tryckmotstånd max. m | Kabellängd m |
|---|---|---|---|---|---|---|---|---|---|---|

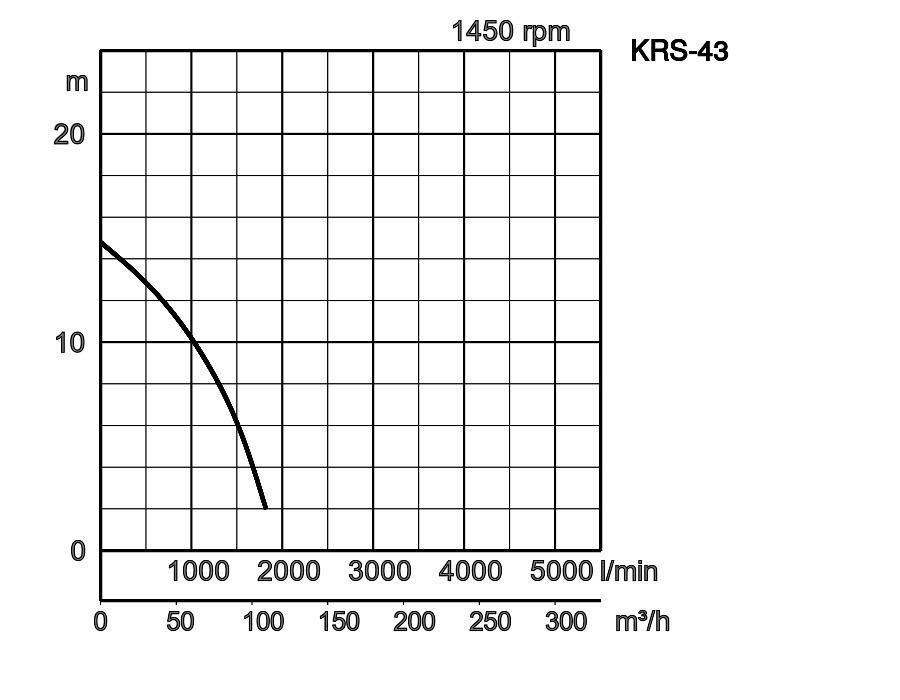

| KRS-43 | 100 | 3,0 | 6,5 | 14,8 | 1820 | 95,0 | 12 | 15 | 20 | |

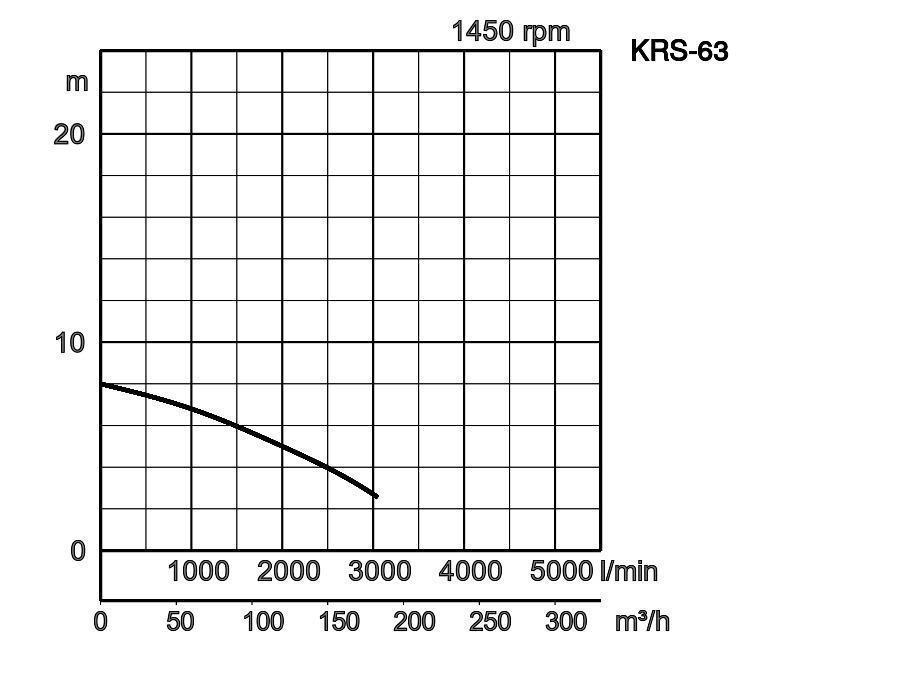

| KRS-63 | 150 | 3,0 | 6,5 | 8,0 | 3250 | 97,0 | 15 | 15 | 20 | |

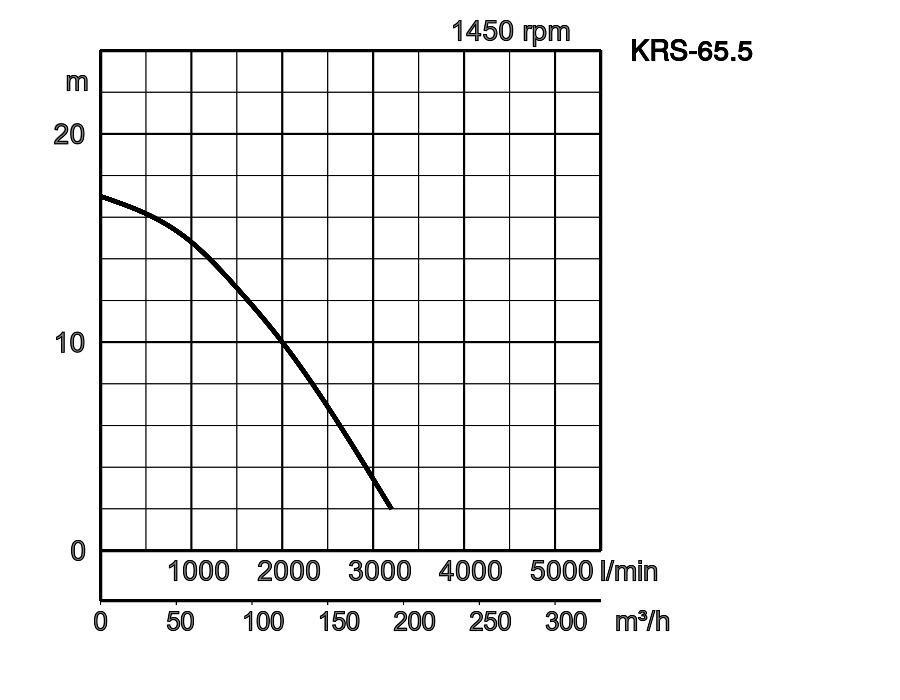

| KRS-65.5 | 150 | 5,5 | 12,1 | 17,0 | 3180 | 118,0 | 20 | 15 | 20 | |

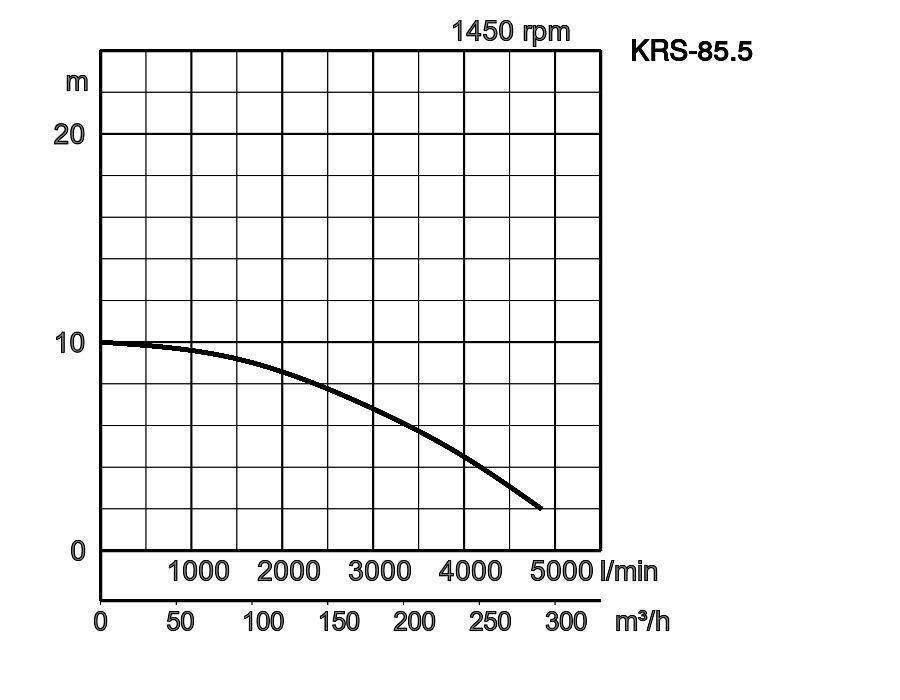

| KRS-85.5 | 200 | 5,5 | 12,1 | 10,0 | 4850 | 118,0 | 20 | 15 | 20 | |

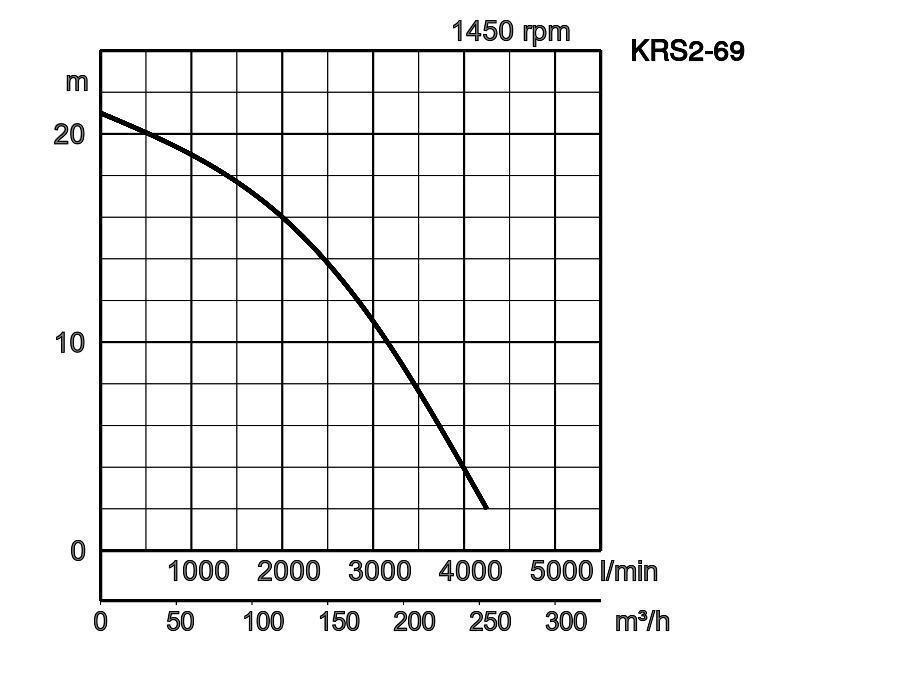

| KRS2-69 | 150 | 9,0 | 19,0 | 21,0 | 4250 | 155,0 | 20 | 15 | 20 | |

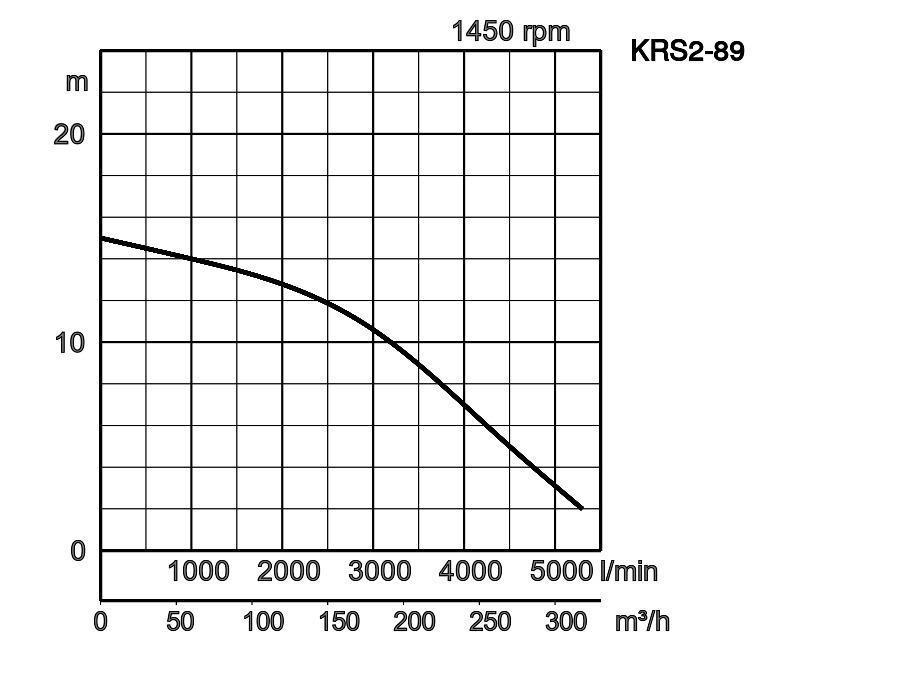

| KRS2-89 | 200 | 9,0 | 19,0 | 15,0 | 5300 | 175,0 | 30 | 15 | 20 | |

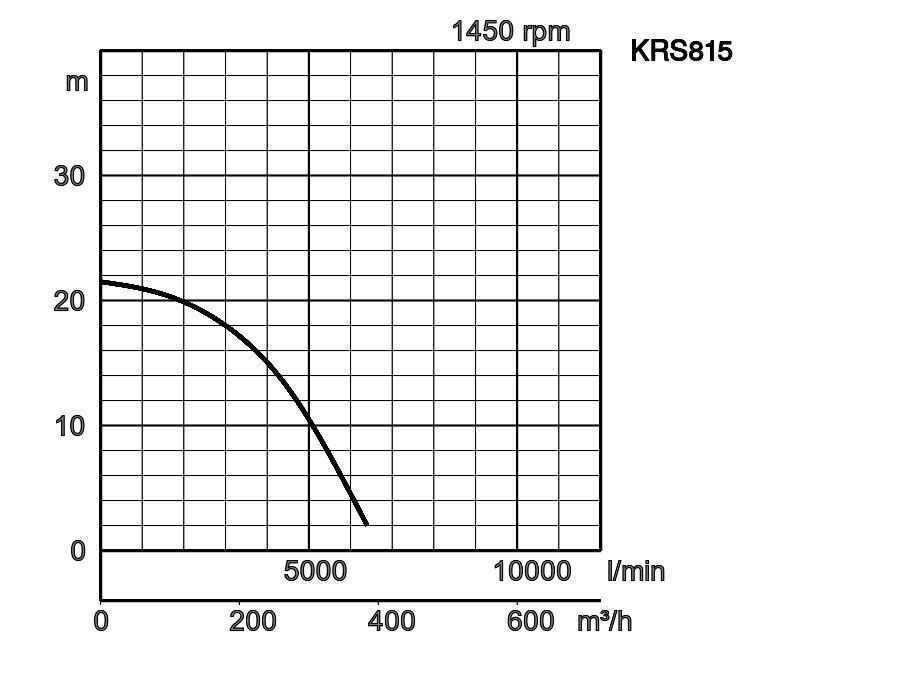

| KRS815 | 200 | 15,0 | 31,9 | 21,5 | 6400 | 240,0 | 25 | 20 | 20 | |
| KRS822 | 200 | 22,0 | 44,6 | 34,8 | 5300 | 380,0 | 25 | 20 | 20 | |

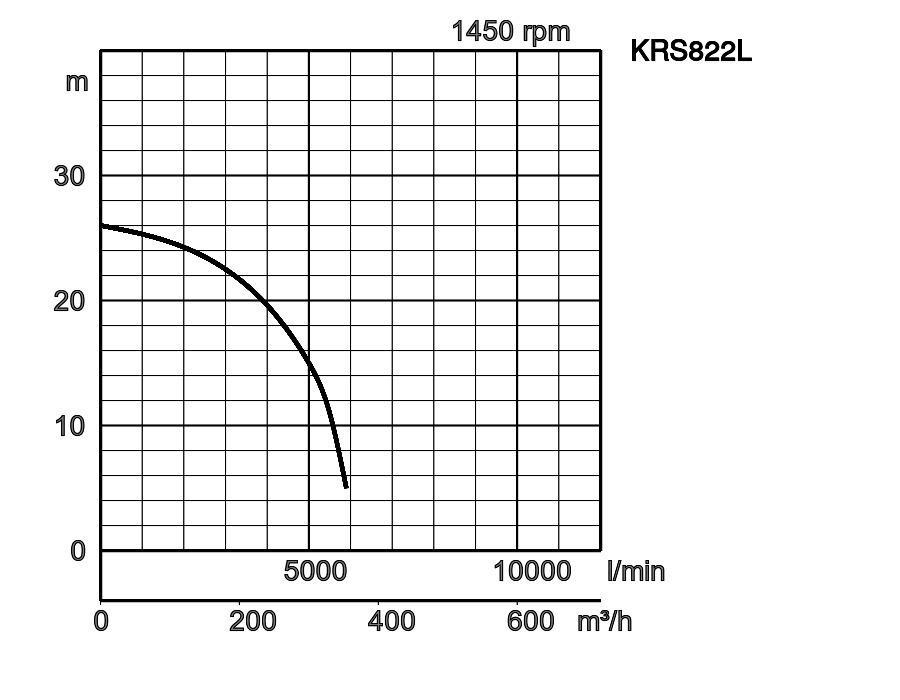

| KRS822L | 200 | 22,0 | 44,6 | 26,0 | 5900 | 390,0 | 25 | 20 | 20 | |

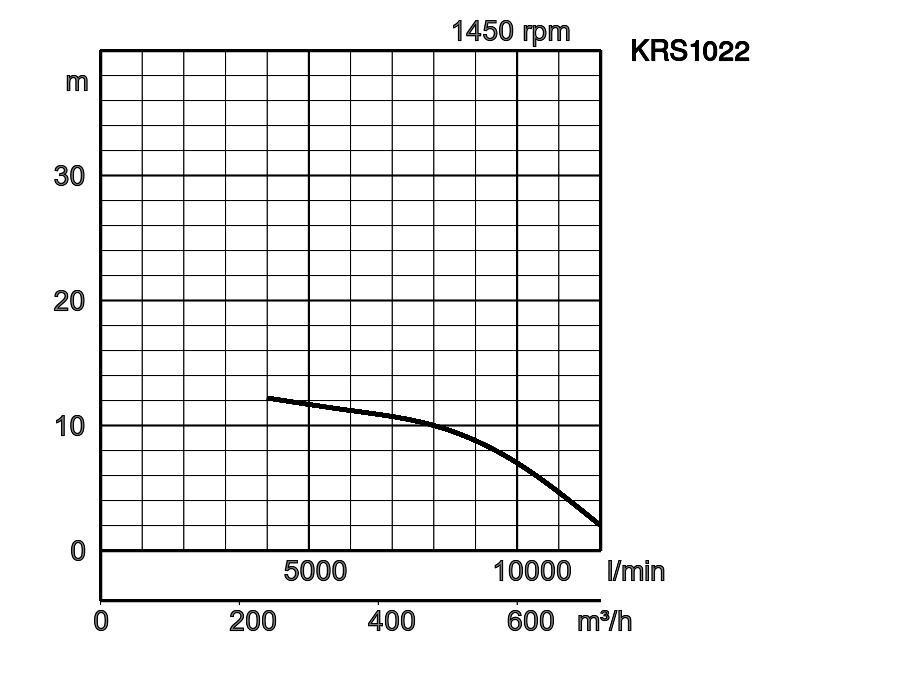

| KRS1022 | 250 | 22,0 | 45,7 | 12,1 | 12000 | 390,0 | 25 | 20 | 20 |
KRS-43_18.pdf
| ø Utlopp diameter mm | 100mm, 150mm, 200mm,250 | |||
|---|---|---|---|---|
| Pumpad vätska | Typ av vätska | Källvatten, regnvatten, grundvatten, Sand bärande vatten | ||
| Temperatur | 0-40°C | |||
| Pump | Komponenter | Pumphjul | Semi-öppen typ pumphjul, Sluten-typ pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Segjärns gjutet EN-GJS-700-2 | ||
| Pumphus | Grått gjutjärn EN-GJL-200 | |||
| Insugsplatta | Grått gjutjärn EN-GJL-200 | |||
| Axeltätning | Kiselkarbid i oljebad | |||
| Motor | Smörjning | Turbin olja (ISO VG32) | ||
| Isolering | Isolering klass E, Isolering klass F, Isolering klass B | |||
| Fas / Spänning | 3-phase / 400V / 50Hz / d.o.l. | |||
| Motorskydd (inbyggd) | Termiskt skydd Cirkel | |||
| Typ, poler | Induktionsmotor, 4 poler, IP68 | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-150, Grått gjutjärn EN-GJL-200 | ||
| Axel | Rostfritt stål EN-X30Cr13 | |||
| Kabel | Gummi, NSSHÖU | |||
| Tryckanslutning | Gängad fläns, Slangkoppling | |||
Dimensioner i mm:
-
-
- KRS-43
- KRS-63
- KRS-65.5
- KRS-85.5
- KRS2-69
- KRS2-89
- KRS815
- KRS822
- KRS822L
-
-
- KRS1022
W1: lägsta vattennivå
| Modell | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KRS-43 | 378 | 288 | 723 | 586 | 347 | 651 | 170 |
| KRS-63 | 385 | 295 | 867 | 686 | 365 | 777 | 300 |
| KRS-65.5 | 423 | 303 | 790 | 608 | 369 | 698 | 190 |
| KRS-85.5 | 445 | 325 | 942 | 710 | 413 | 800 | 295 |
| KRS2-69 | 487 | 371 | 812 | 630 | 424 | 743 | 200 |
| KRS2-89 | 470 | 354 | 933 | 701 | 403 | 814 | 300 |
| KRS815 | 481 | 347 | 1069 | 837 | 440 | 949 | 275 |
| KRS822 | 572 | 445 | 1238 | 1006 | 530 | 1156 | 345 |
| KRS822L | 572 | 445 | 1238 | 1006 | 530 | 1156 | 345 |
| KRS1022 | 525 | 260 | 1419 | 1156 | - | - | 450 |
I slitande och korrosiva miljöer förekommer naturligt ett högre slitage på vissa komponenter. För mer information besök vår websida www.tsurumi.eu/swedish/applikationer.htm.
