4-polig motor för en ökad livslängd och driftsäkerhet.
Du är här:
- Start >
- Sverige >
- Entreprenadpumpar >
- Tunnelkonstruktioner >
- GSZ
GSZ | 400V / 3-fas / 50Hz
Downloads

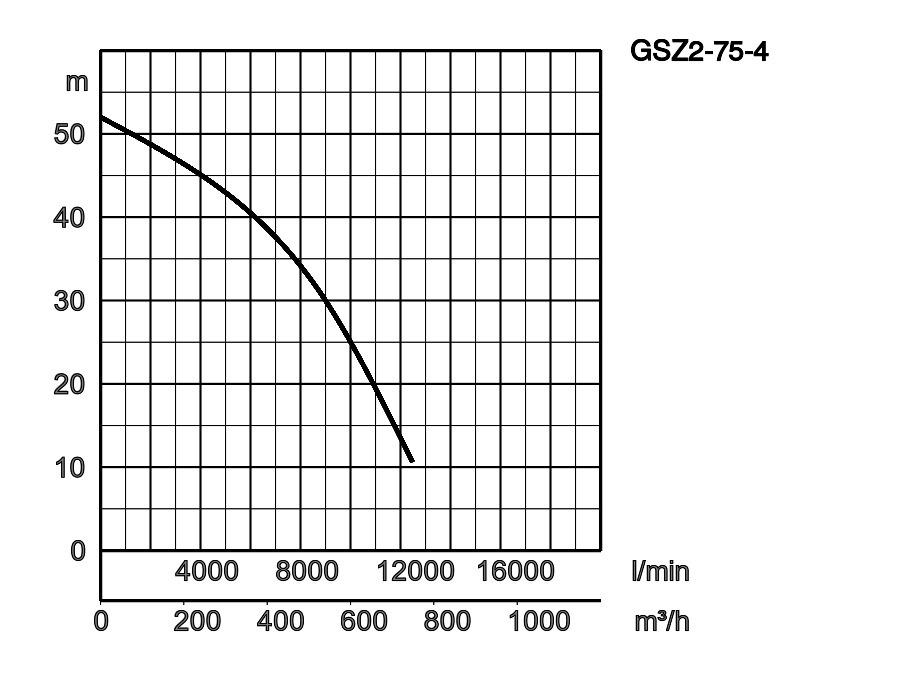

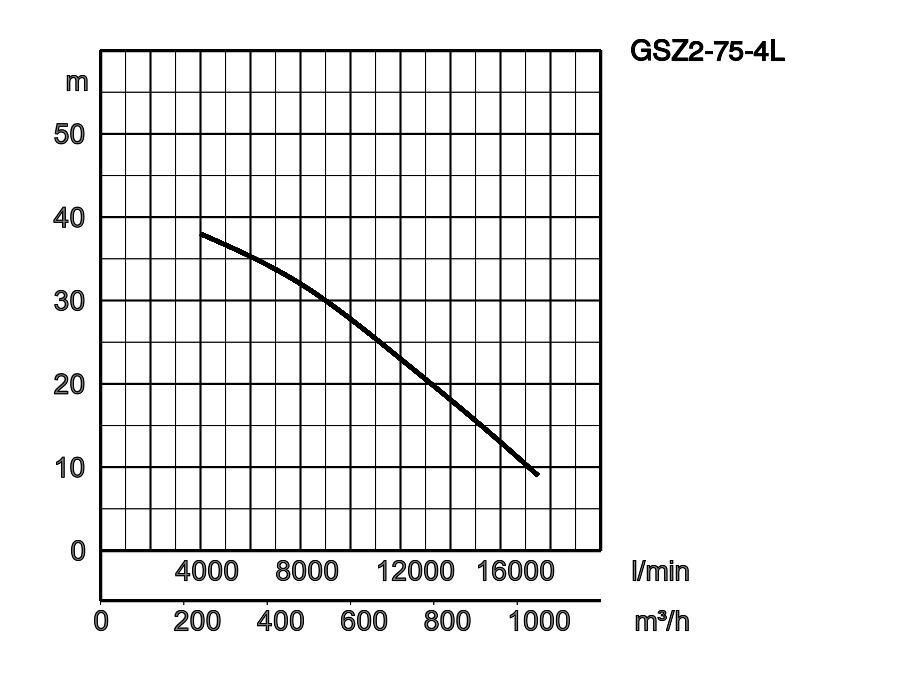

| Modell | Färgkod prestandakurva | Utlopp mm | Motoreffekt kW | Märkström A | Tryckhöjd max. m | Kapacitet max. l/min | Torrvikt kg exkl. kabel | Max. partikel storlek ø mm | Tryckmotstånd max. m | Kabellängd m |
|---|---|---|---|---|---|---|---|---|---|---|
| GSZ2-75-4 | 250 | 75,0 | 146,0 | 52,0 | 12500 | 1140,0 | 25 | 20 | 20 | |
| GSZ2-75-4L | 250 | 75,0 | 146,0 | 38,0 | 17500 | 1200,0 | 25 | 20 | 20 |
GSZ2-75-4_18.pdf
| ø Utlopp diameter mm | 250 | |||
|---|---|---|---|---|
| Pumpad vätska | Temperatur | 0-40°C | ||
| Typ av vätska | Källvatten, regnvatten, grundvatten, Sand bärande vatten | |||
| Pump | Komponenter | Pumphjul | Sluten-typ pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Rostfritt stål gjutning DIN X5CrNi18-10, Kromlegerat gjutjärn | ||
| Pumphus | Grått gjutjärn EN-GJL-200 | |||
| Axeltätning | Kiselkarbid i oljebad | |||
| Motor | Typ, poler | Induktionsmotor, 4 poler, IP68 | ||
| Isolering | Isolering klass E | |||
| Fas / Spänning | 3-phase / 400V / 50Hz / s.d. | |||
| Motorskydd (inbyggd) | Termiskt skydd Miniatyr | |||
| Smörjning | Turbin olja (ISO VG32) | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-200 | ||
| Axel | Rostfritt stål EN-X30Cr13 | |||
| Kabel | Gummi, NSSHÖU | |||
| Tryckanslutning | JIS 10K Fläns | |||
Dimensioner i mm:
-
-
- GSZ2-75-4
- GSZ2-75-4L
W1: lägsta vattennivå
| Modell | d | A | A1 | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| GSZ2-75-4 | 250 | 1050 | 850 | 655 | 708 | 1733 | 510 |
| GSZ2-75-4L | 250 | 1050 | 850 | 700 | 739 | 1778 | 730 |
I slitande och korrosiva miljöer förekommer naturligt ett högre slitage på vissa komponenter. För mer information besök vår websida www.tsurumi.eu/swedish/applikationer.htm.
