Heavy Duty Sand Pump
Ett pumphjul och insug tillverkat av special-stål ökar kraftigt pumpens livslängd. pumphuset är utformat så att ha stora passerande områden, tilltagen tjocklek och utvalda anti-slitage material.
Du är här:
- Start >
- Sverige >
- Entreprenadpumpar >
- Stenbrott och gruvdrift >
- NKZ
NKZ | 400V / 3-fas / 50Hz
| Modell | Färgkod prestandakurva | Utlopp mm | Motoreffekt kW | Märkström A | Tryckhöjd max. m | Kapacitet max. l/min | Torrvikt kg exkl. kabel | Max. partikel storlek ø mm | Tryckmotstånd max. m | Kabellängd m |
|---|---|---|---|---|---|---|---|---|---|---|

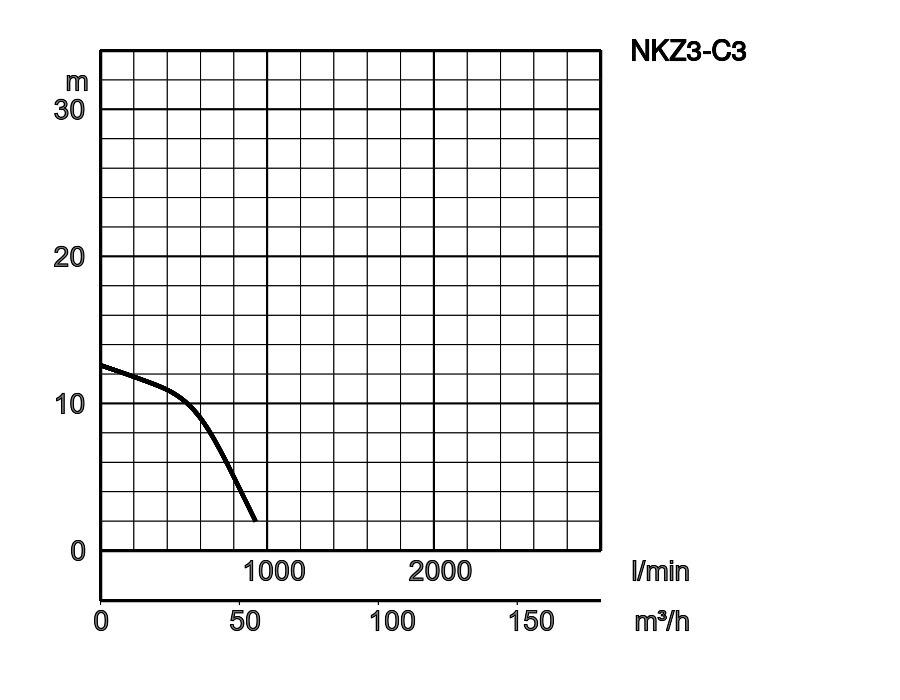

| NKZ3-C3 | 80 | 2,2 | 5,1 | 12,6 | 930 | 91,0 | 30 | 15 | 20 | |

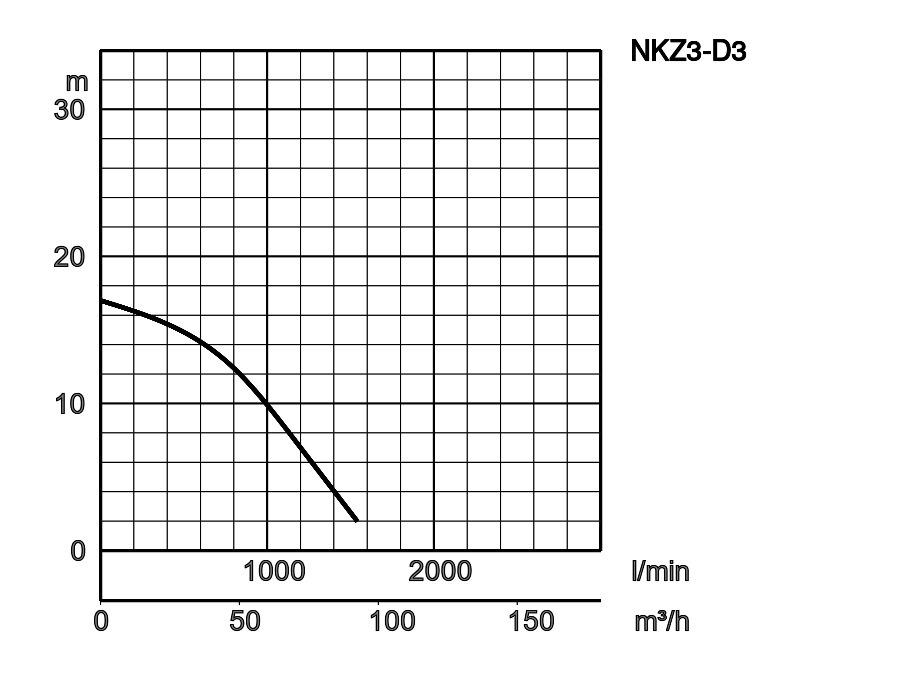

| NKZ3-D3 | 80 | 3,7 | 8,0 | 17,0 | 1540 | 100,0 | 30 | 15 | 20 | |

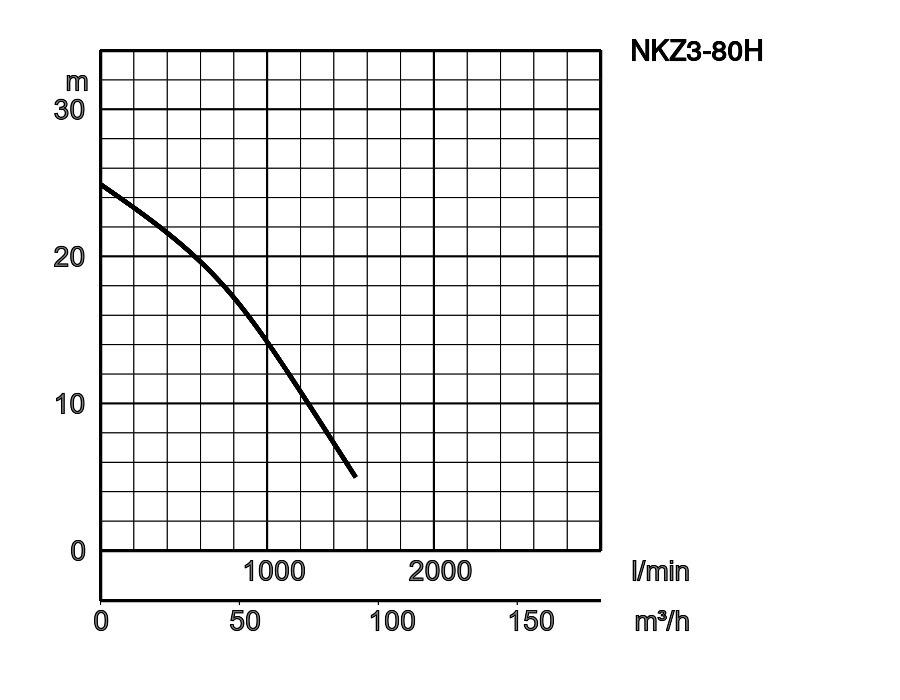

| NKZ3-80H | 80 | 5,5 | 12,1 | 24,9 | 1530 | 132,0 | 20 | 15 | 20 | |

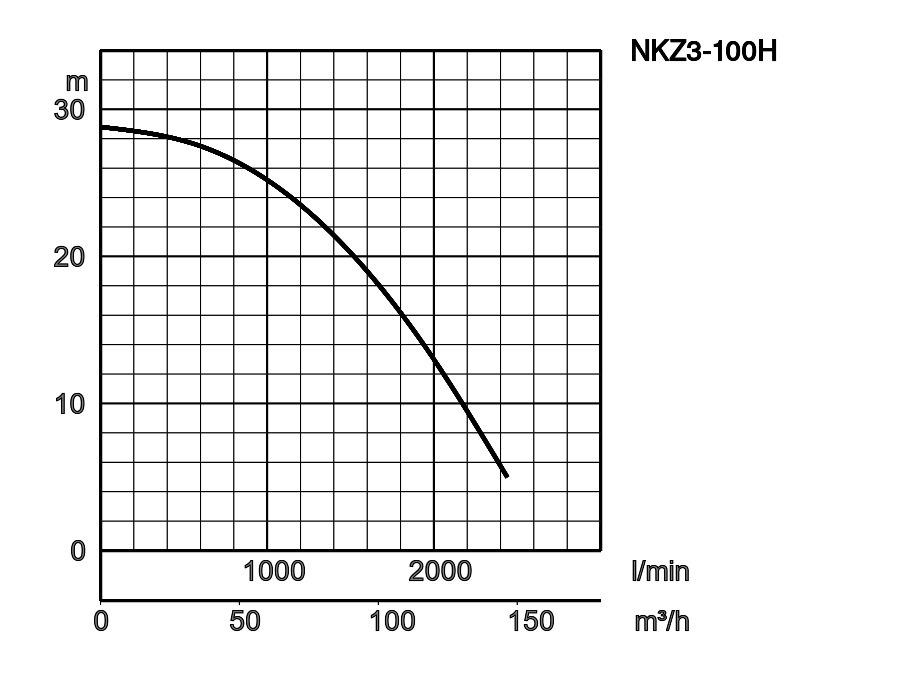

| NKZ3-100H | 100 | 11,0 | 22,0 | 28,8 | 2440 | 196,0 | 20 | 15 | 20 |
NKZ3-C3_18.pdf
| ø Utlopp diameter mm | 80mm, 100mm | |||
|---|---|---|---|---|
| Pumpad vätska | Temperatur | 0-40°C | ||
| Typ av vätska | Vätskor som innehåller sandig lera, sand bärande vatten | |||
| Pump | Komponenter | Pumphjul | Öppen-typ pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Segjärns gjutet EN-GJS-700-2, Kromlegerat gjutjärn | ||
| Pumphus | Grått gjutjärn EN-GJL-200 | |||
| Insugsplatta | Grått gjutjärn EN-GJL-200, Segjärns gjutet EN-GJS-700-2 | |||
| Axeltätning | Kiselkarbid i oljebad | |||
| Motor | Typ, poler | Induktionsmotor, 4 poler, IP68 | ||
| Fas / Spänning | 3-phase / 400V / 50Hz / d.o.l. | |||
| Motorskydd (inbyggd) | Termiskt skydd Cirkel | |||
| Smörjning | Turbin olja (ISO VG32) | |||
| Isolering | Isolering klass E, Isolering klass B | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-150 | ||
| Axel | Rostfritt stål EN-X30Cr13 | |||
| Kabel | Gummi, NSSHÖU | |||
| Tryckanslutning | Gängad fläns / Slangkoppling | |||
Dimensioner i mm:
-
-
- NKZ3-C3
- NKZ3-D3
- NKZ3-80H
- NKZ3-100H
W1: lägsta vattennivå
| Modell | d | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|---|
| NKZ3-C3 | 80 | 467 | 405 | 371 | 249 | 370 | 664 | 225 |
| NKZ3-D3 | 80 | 467 | 405 | 371 | 249 | 370 | 664 | 225 |
| NKZ3-80H | 80 | 491 | 430 | 387 | 264 | 401 | 754 | 220 |
| NKZ3-100H | 100 | 547 | 486 | 422 | 284 | 414 | 841 | 240 |
I slitande och korrosiva miljöer förekommer naturligt ett högre slitage på vissa komponenter. För mer information besök vår websida www.tsurumi.eu/swedish/applikationer.htm.
