Allsidig hög kvalitets pump som kan användas mycket effektivt vid dränering av anläggnings arbeten. Maximalt nedsänknings djup: 25m.
Med hänsyn till de ökade krav från projekt och produkter har Tsurumi byggt en kraftfull ny serie pumpar för att matcha kraven av de tuffaste dränerings jobben.
Du är här:
- Start >
- Sverige >
- Entreprenadpumpar >
- Konstruktion >
- KTZE
KTZE | 400V / 3-fas / 50Hz
Downloads
| Modell | Färgkod prestandakurva | Utlopp mm | Motoreffekt kW | Märkström A | Tryckhöjd max. m | Kapacitet max. l/min | Torrvikt kg exkl. kabel | Max. partikel storlek ø mm | Tryckmotstånd max. m | Kabellängd m |
|---|---|---|---|---|---|---|---|---|---|---|

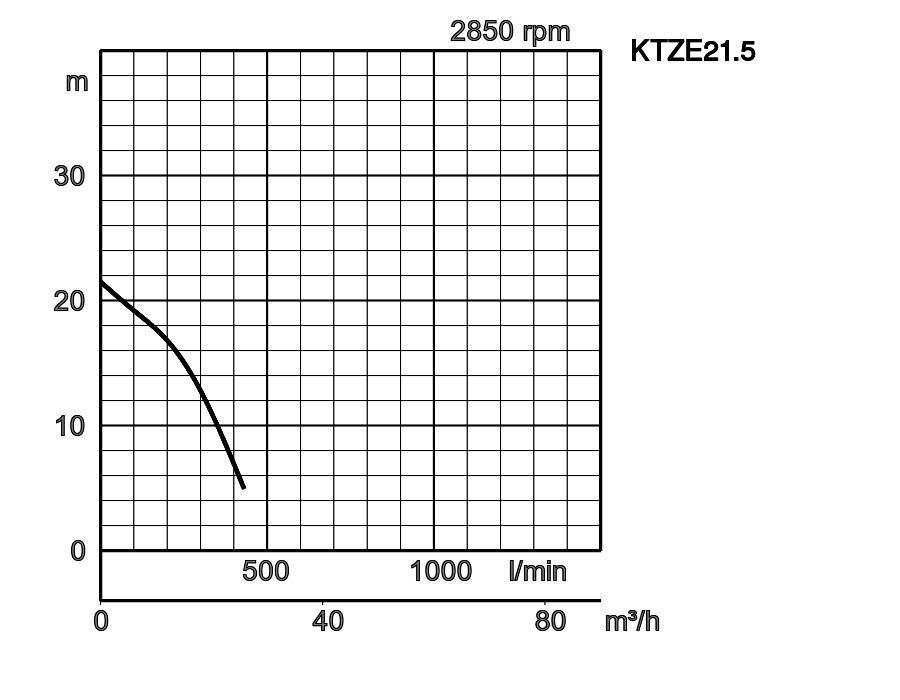

| KTZE21.5 | 50 | 1,5 | 3,5 | 21,5 | 430 | 40,0 | 8,5 | 25 | 20 | |

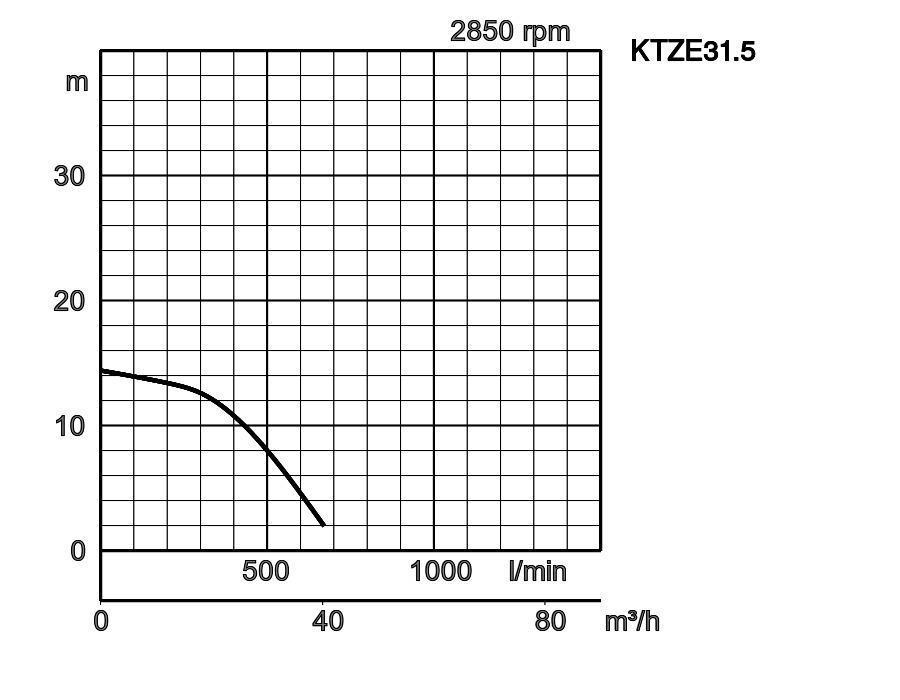

| KTZE31.5 | 80 | 1,5 | 3,5 | 14,4 | 670 | 39,0 | 8,5 | 25 | 20 | |

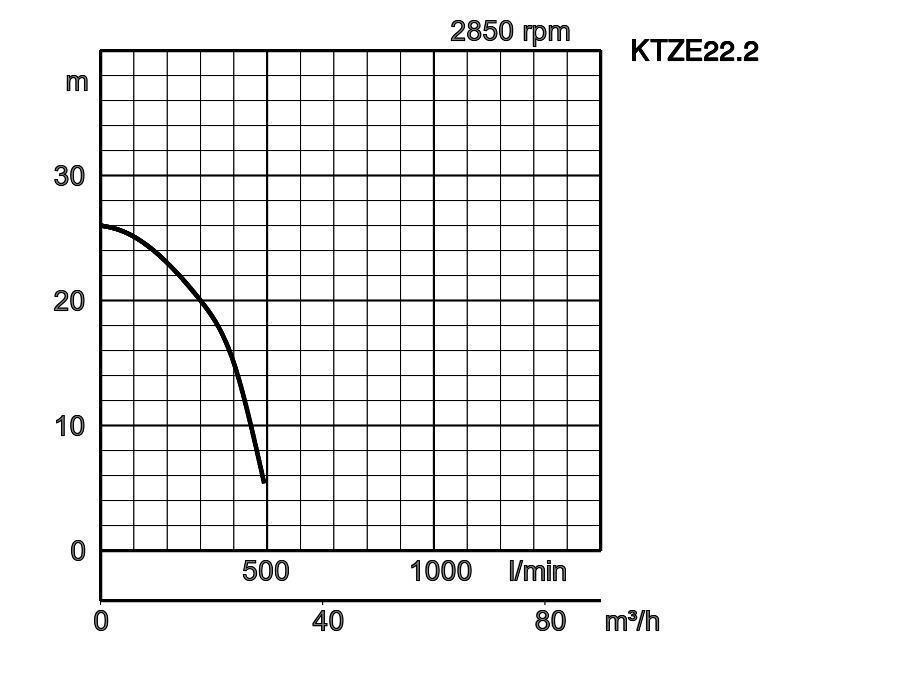

| KTZE22.2 | 50 | 2,2 | 5,0 | 26,0 | 500 | 42,0 | 8,5 | 25 | 20 | |

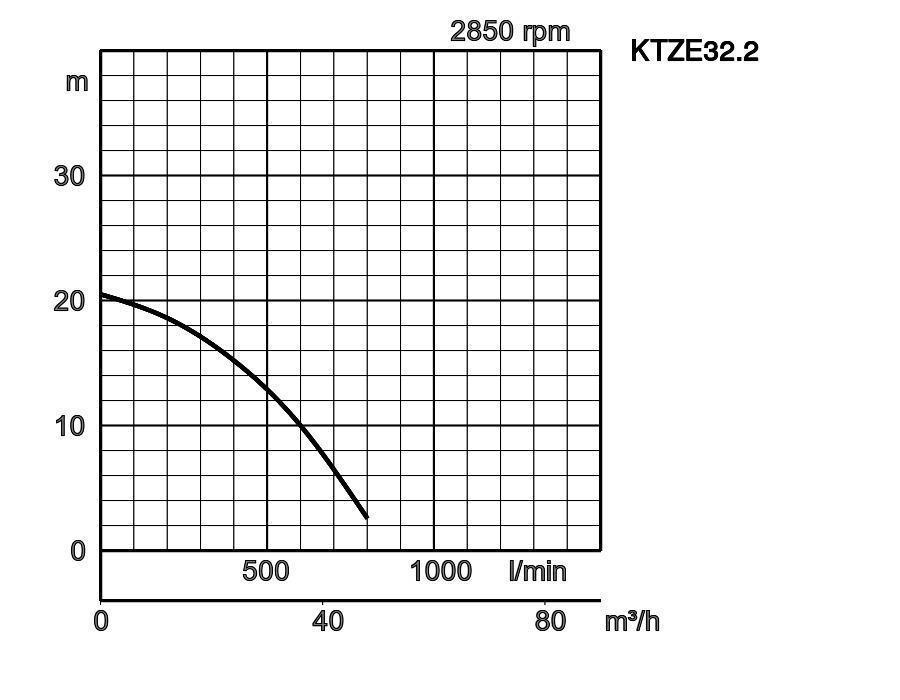

| KTZE32.2 | 80 | 2,2 | 5,0 | 20,4 | 800 | 41,0 | 8,5 | 25 | 20 | |

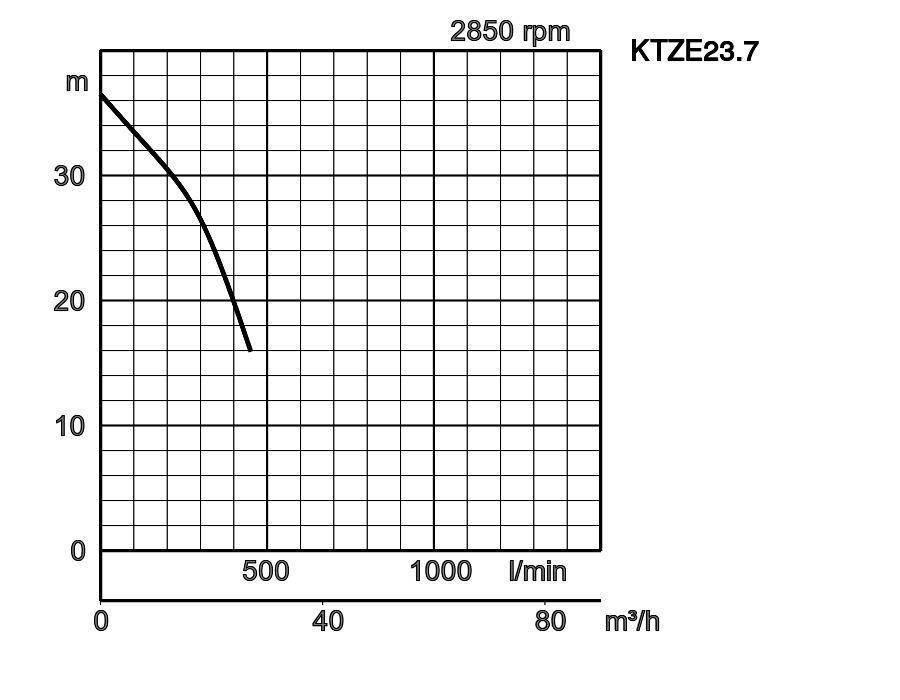

| KTZE23.7 | 50 | 3,7 | 7,7 | 36,5 | 450 | 71,0 | 8,5 | 25 | 20 | |

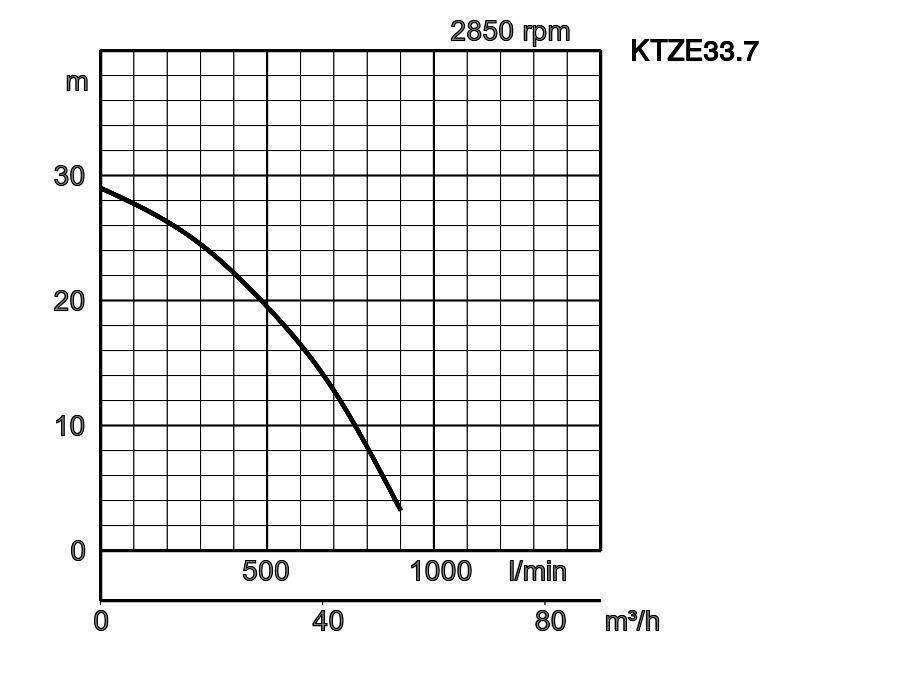

| KTZE33.7 | 80 | 3,7 | 7,7 | 29,0 | 900 | 71,0 | 8,5 | 25 | 20 | |

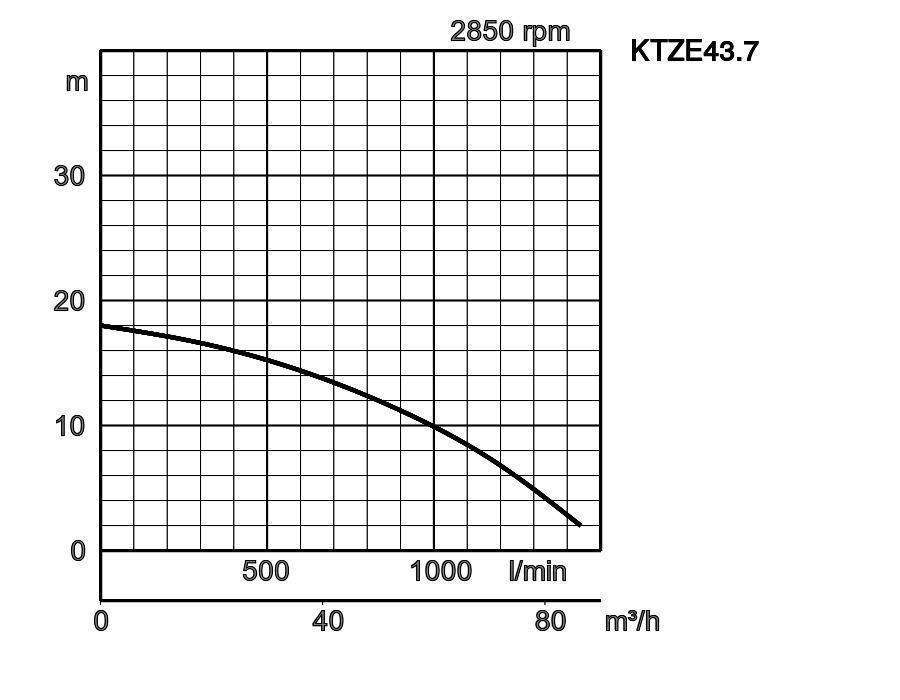

| KTZE43.7 | 100 | 3,7 | 7,7 | 18,0 | 1440 | 71,0 | 8,5 | 25 | 20 |
KTZE21.5_18.pdf
| ø Utlopp diameter mm | 50mm, 80mm, 100mm | |||
|---|---|---|---|---|
| Pumpad vätska | Typ av vätska | Källvatten, regnvatten, grundvatten, Sand bärande vatten | ||
| Temperatur | 0-40°C | |||
| Pump | Komponenter | Pumphjul | Semi-öppen typ pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Kromlegerat gjutjärn | ||
| Pumphus | Grått gjutjärn EN-GJL-200 | |||
| Insugsplatta | Segjärns gjutet EN-GJS-500-7 | |||
| Axeltätning | Kiselkarbid i oljebad | |||
| Motor | Smörjning | Turbin olja (ISO VG32) | ||
| Motorskydd (inbyggd) | Termiskt skydd Cirkel | |||
| Fas / Spänning | 3-phase / 400V / 50Hz / d.o.l. | |||
| Isolering | Isolering klass F | |||
| Typ, poler | Induktionsmotor, 2 poler, IP68 | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-200 | ||
| Axel | Rostfritt stål EN-X30Cr13 | |||
| Kabel | Gummi, NSSHÖU | |||
| Tryckanslutning | Gängad fläns / Slangkoppling | |||
Dimensioner i mm:
-
-
- KTZE21.5
- KTZE22.2
- KTZE23.7
- KTZE31.5
- KTZE32.2
- KTZE33.7
- KTZE43.7
W1: lägsta vattennivå
| Modell | A | A1 | B | D | H | W1 |
|---|---|---|---|---|---|---|
| KTZE21.5 | 261 | 235 | 609 | 216 | 728 | 345 |
| KTZE31.5 | 268 | 235 | 609 | 216 | 728 | 345 |
| KTZE22.2 | 261 | 235 | 629 | 216 | 748 | 355 |
| KTZE32.2 | 268 | 235 | 629 | 216 | 748 | 355 |
| KTZE23.7 | 338 | 283 | 747 | 252 | 717 | 435 |
| KTZE33.7 | 353 | 283 | 757 | 252 | 717 | 435 |
| KTZE43.7 | 368 | 283 | 767 | 252 | 717 | 435 |
I slitande och korrosiva miljöer förekommer naturligt ett högre slitage på vissa komponenter. För mer information besök vår websida www.tsurumi.eu/swedish/applikationer.htm.
