Heavy Duty Sand Pump
Ett pumphjul och insug tillverkat av special-stål ökar kraftigt pumpens livslängd. pumphuset är utformat så att ha stora passerande områden, tilltagen tjocklek och utvalda anti-slitage material.
Du är här:
- Start >
- Sverige >
- Entreprenadpumpar >
- Konstruktion >
- GPN
GPN | 400V / 3-fas / 50Hz

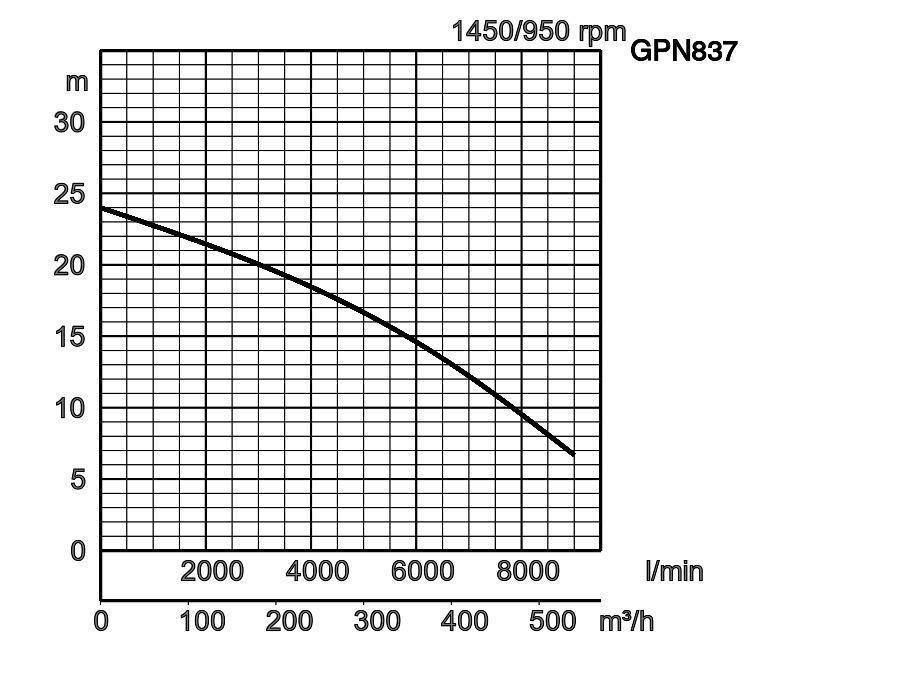

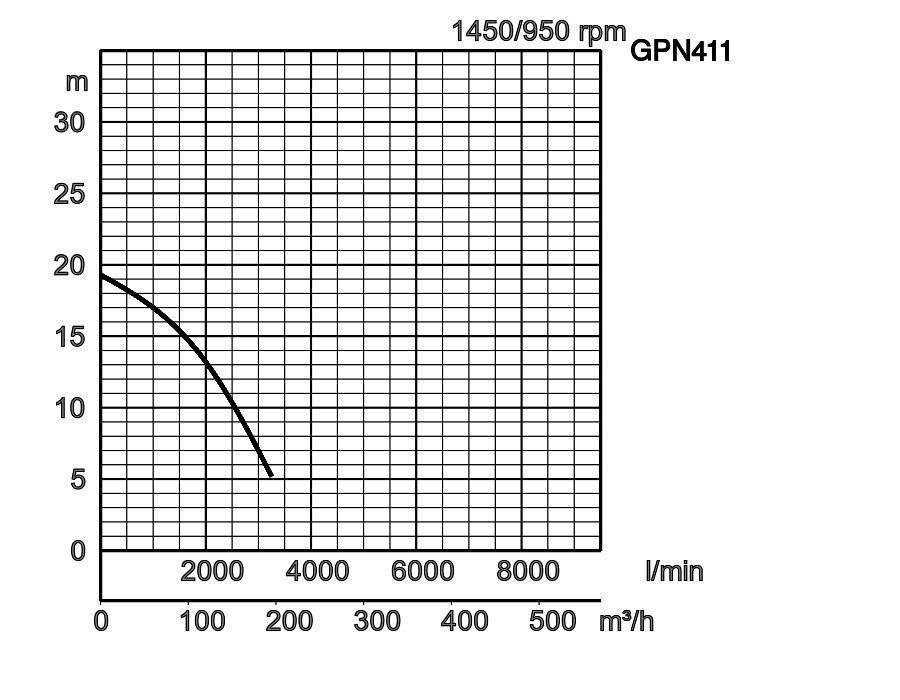

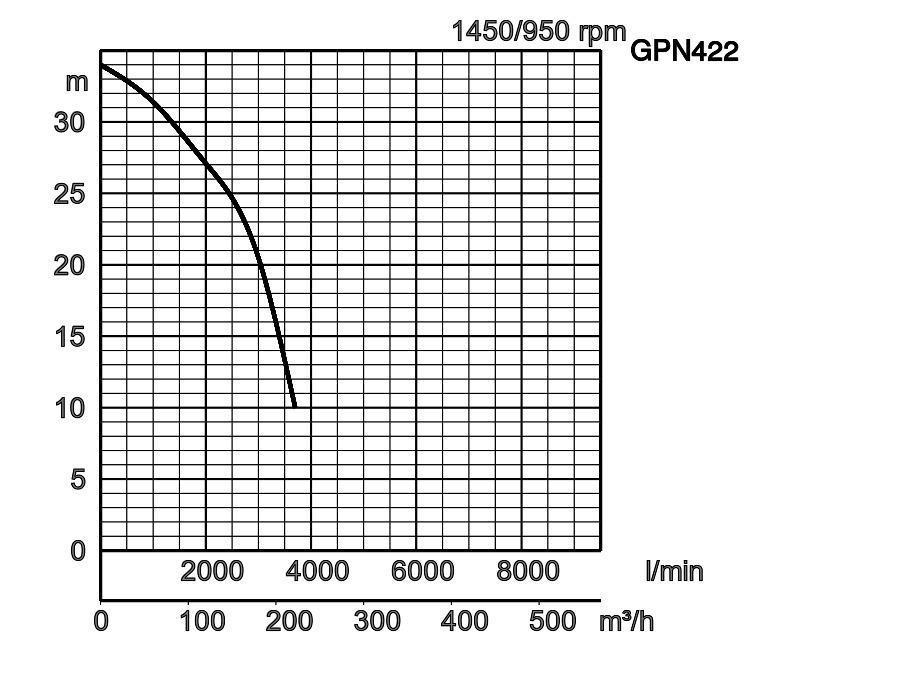

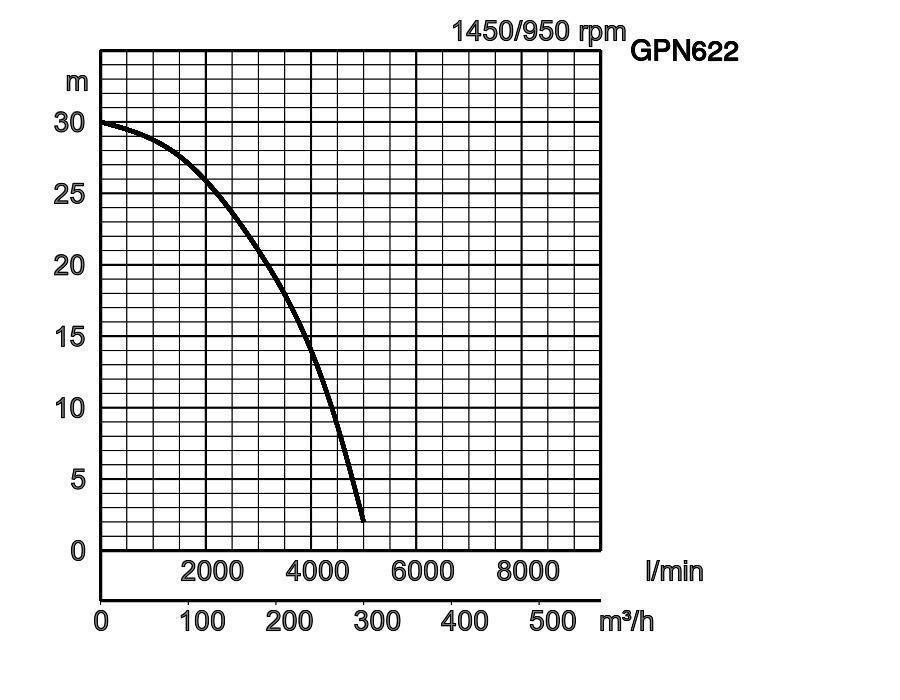

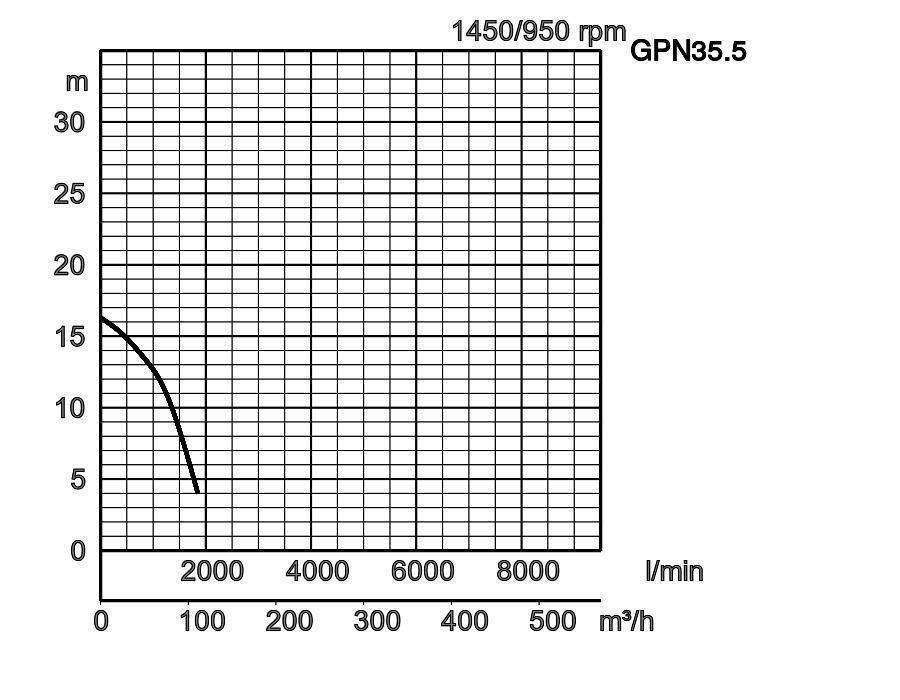

| Modell | Färgkod prestandakurva | Utlopp mm | Motoreffekt kW | Märkström A | Tryckhöjd max. m | Kapacitet max. l/min | Torrvikt kg exkl. kabel | Max. partikel storlek ø mm | Tryckmotstånd max. m | Kabellängd m |
|---|---|---|---|---|---|---|---|---|---|---|
| GPN35.5 | 80 | 5,5 | 12,1 | 16,3 | 1900 | 145,0 | 30 | 20 | 20 | |
| GPN411 | 100 | 11,0 | 22,0 | 19,3 | 3250 | 217,0 | 30 | 20 | 20 | |
| GPN415 | 100 | 15,0 | 25,8 | 21,5 | 4110 | 220,0 | 30 | 20 | 20 | |
| GPN422 | 100 | 22,0 | 42,5 | 34,0 | 3700 | 415,0 | 30 | 20 | 20 | |
| GPN622 | 150 | 22,0 | 42,5 | 30,0 | 5000 | 415,0 | 30 | 30 | 20 | |
| GPN837 | 200 | 37,0 | 74,0 | 24,0 | 9000 | 815,0 | 30 | 30 | 20 |
GPN35.5_18.pdf
| ø Utlopp diameter mm | 80mm, 100mm, 150mm | |||
|---|---|---|---|---|
| Pumpad vätska | Typ av vätska | Slam, slurry vätskor med sandig lera och / eller bentonit | ||
| Temperatur | 0-40°C | |||
| Pump | Komponenter | Pumphjul | Öppen-typ pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Kromlegerat gjutjärn | ||
| Pumphus | Grått gjutjärn EN-GJL-200 | |||
| Insugsplatta | Kromlegerat gjutjärn | |||
| Axeltätning | Kiselkarbid i oljebad | |||
| Motor | Smörjning | Turbin olja (ISO VG32) | ||
| Typ, poler | Induktionsmotor, 4 poler, IP68, Induktionsmotor, 6 poler, IP68 | |||
| Isolering | Isolering klass E, Isolering klass B, Isolering klass F | |||
| Motorskydd (inbyggd) | Termiskt skydd Cirkel | |||
| Fas / Spänning | 3-phase / 400V / 50Hz / d.o.l., 3-phase / 400V / 50Hz / s.d. | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-150 | ||
| Axel | Krom-molybden stål (DIN 1,7220) | |||
| Kabel | Gummi, NSSHÖU | |||
| Tryckanslutning | Gängad fläns / Slangkoppling | |||
Dimensioner i mm:
-
-
- GPN35.5
- GPN411
- GPN415
- GPN622
- GPN422
- GPN837
W1: lägsta vattennivå
| Modell | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| GPN35.5 | 487 | 426 | 448 | 326 | 390 | 796 | 290 |
| GPN411 | 617 | 517 | 500 | 347 | 450 | 879 | 315 |
| GPN415 | 617 | 618 | 500 | 347 | 451 | 879 | 315 |
| GPN422 | 725 | 625 | 528 | 335 | 573 | 1102 | 300 |
| GPN622 | 725 | 625 | 528 | 335 | 572 | 1102 | 300 |
| GPN837 | 1015 | 850 | 898 | 615 | 749 | 1606 | 560 |
I slitande och korrosiva miljöer förekommer naturligt ett högre slitage på vissa komponenter. För mer information besök vår websida www.tsurumi.eu/swedish/applikationer.htm.
