Tsurumi har utvecklat en ny pumpserie som kombinerar högteknologiska material för maximal hållbarhet, men ändå lätt och portabel. Denna pump är lika lämpade för avvattning på byggarbetsplatser som vid installation i anläggningar.
Du är här:
- Start >
- Sverige >
- Entreprenadpumpar >
- Översvämningsskydd >
- KTV
KTV | 400V / 3-fas / 50Hz
Downloads
| Modell | Färgkod prestandakurva | Utlopp mm | Motoreffekt kW | Märkström A | Tryckhöjd max. m | Kapacitet max. l/min | Torrvikt kg exkl. kabel | Max. partikel storlek ø mm | Tryckmotstånd max. m | Kabellängd m |
|---|---|---|---|---|---|---|---|---|---|---|

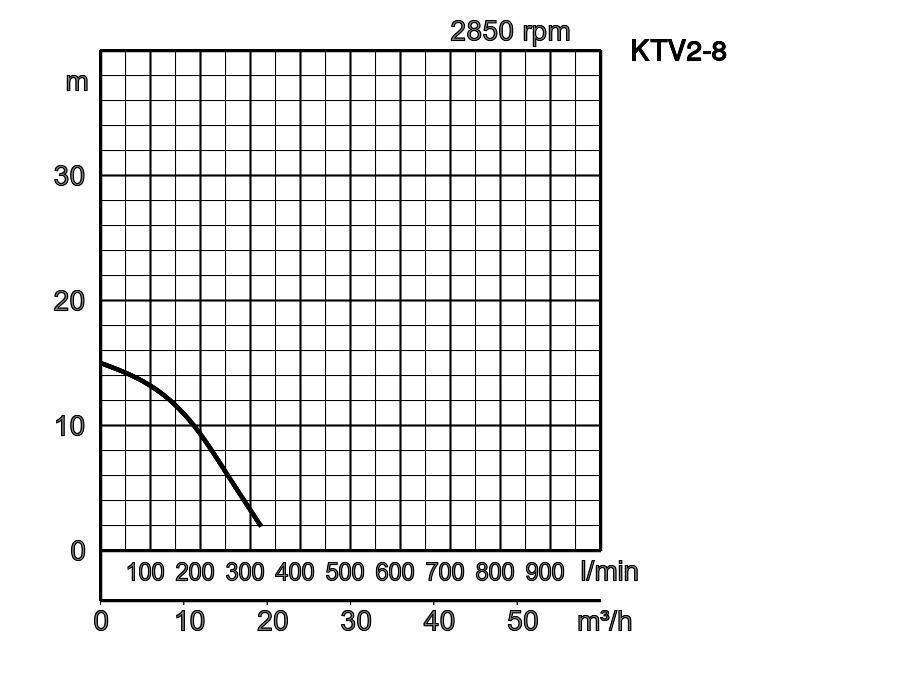

| KTV2.75 |
1
|
50 | 0,75 | 2,0 | 15,0 | 320 | 12,5 | 6 | 10 | 10 |

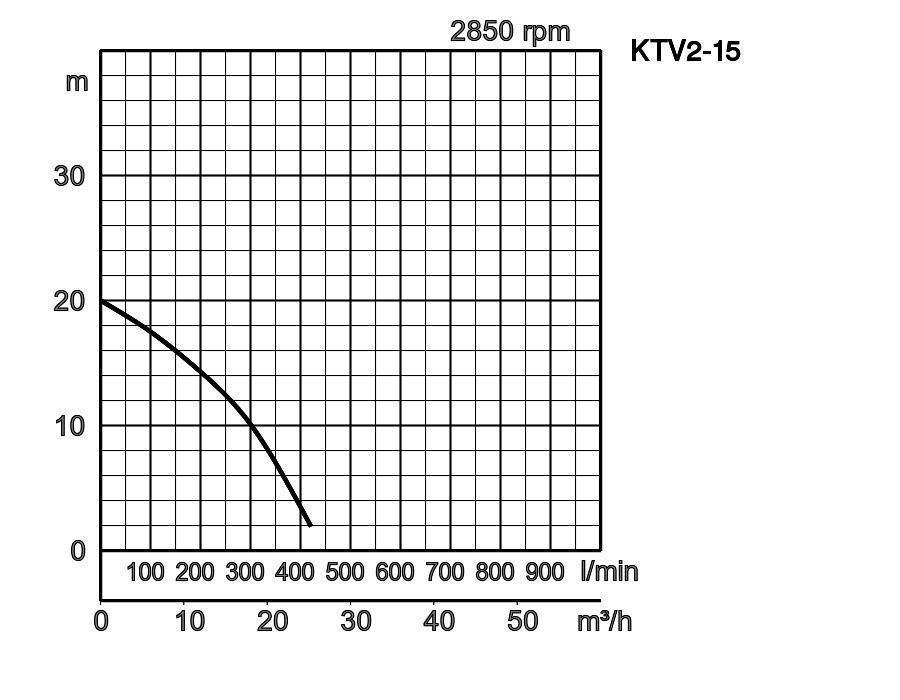

| KTV2-15 | 50 | 1,5 | 3,3 | 20,0 | 420 | 21,0 | 8,5 | 25 | 20 | |

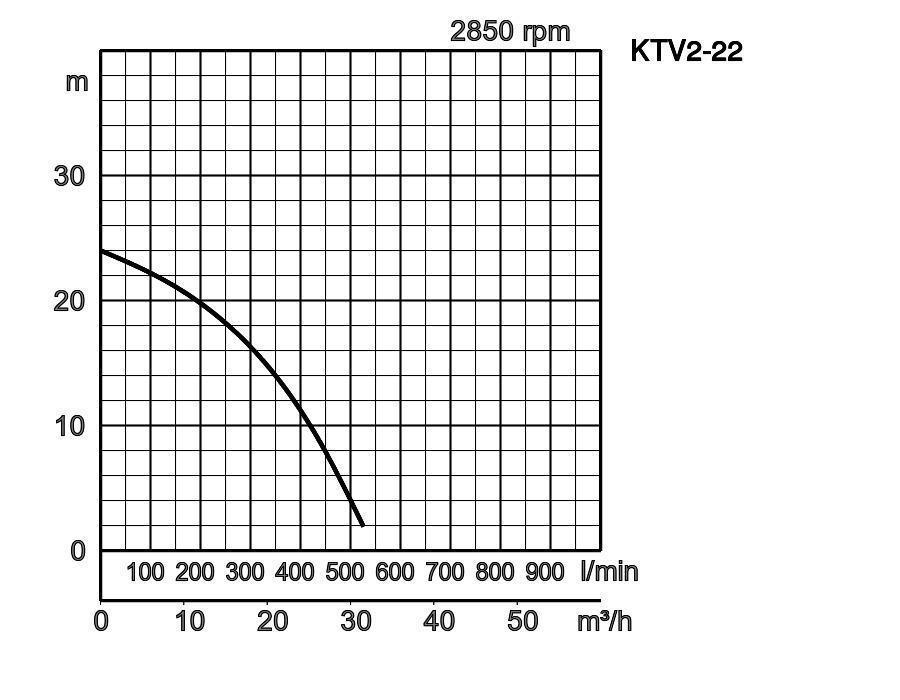

| KTV2-22 | 50 | 2,2 | 4,3 | 24,0 | 525 | 23,0 | 8,5 | 25 | 20 | |

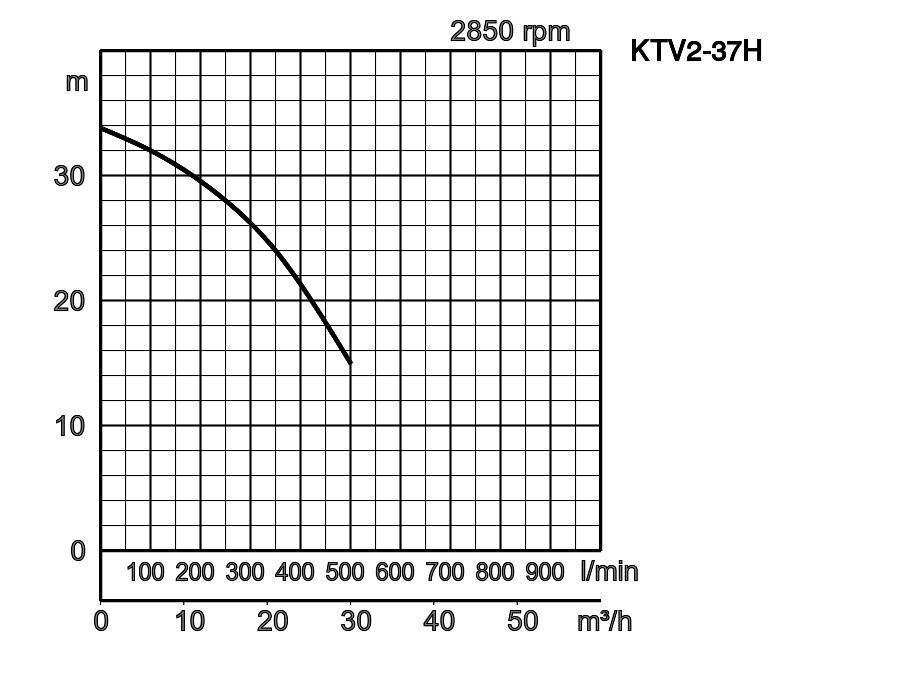

| KTV2-37H | 50 | 3,7 | 7,4 | 33,8 | 500 | 36,0 | 8,5 | 25 | 20 | |

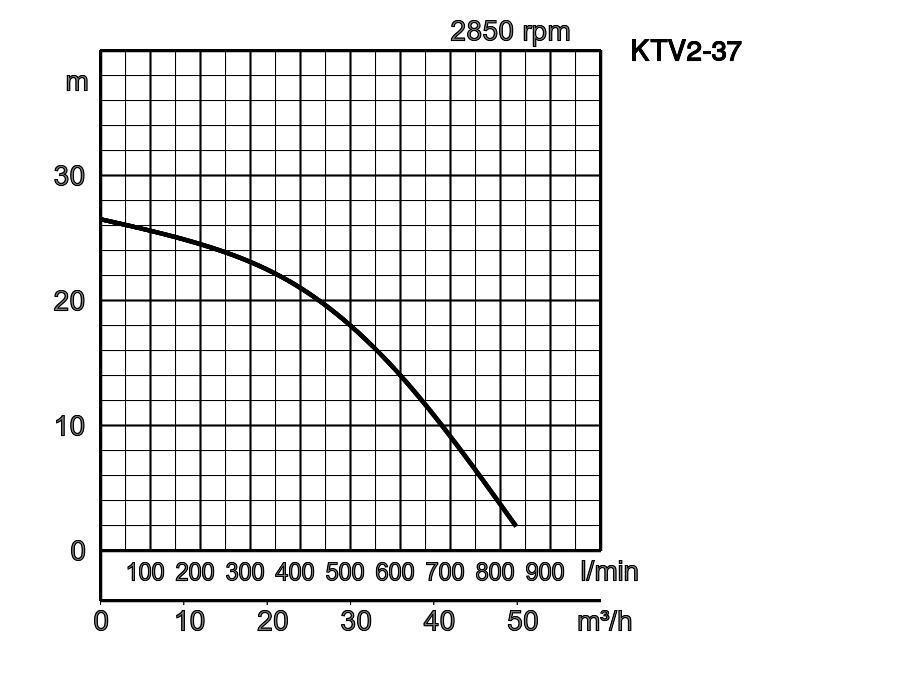

| KTV2-37 | 80 | 3,7 | 7,4 | 26,5 | 830 | 36,0 | 8,5 | 25 | 20 | |

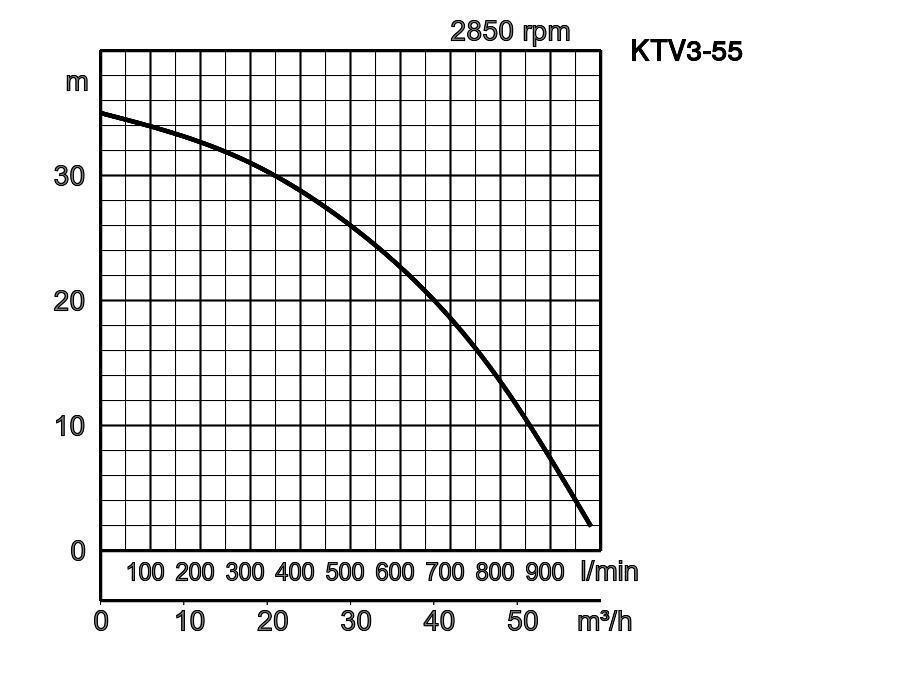

| KTV3-55 | 80 | 5,5 | 11,0 | 35,0 | 980 | 47,0 | 8,5 | 25 | 20 |
KTV2-15_18.pdf
| ø Utlopp diameter mm | 50mm, 80mm | |||
|---|---|---|---|---|
| Pumpad vätska | Typ av vätska | Källvatten, regnvatten, grundvatten, Sand bärande vatten | ||
| Temperatur | 0-40°C | |||
| Pump | Komponenter | Pumphjul | Semi-Vortex pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Polyuretan gummi, Segjärns gjutet EN-GJS-700-2 | ||
| Pumphus | Syntetiskt gummi | |||
| Axeltätning | Kiselkarbid i oljebad | |||
| Motor | Smörjning | Turbin olja (ISO VG32) | ||
| Motorskydd (inbyggd) | Termiskt skydd Cirkel | |||
| Fas / Spänning | 3-phase / 400V / 50Hz / d.o.l. | |||
| Isolering | Isolering klass E | |||
| Typ, poler | Induktionsmotor, 2 poler, IP68 | |||
| Material | Pumphus | Pressgjutet aluminium | ||
| Axel | Rostfritt stål EN-X30Cr13, Rostfritt stål EN-X6Cr13 | |||
| Kabel | Gummi, NSSHÖU | |||
| Tryckanslutning | Gängad fläns / Slangkoppling | |||
Dimensioner i mm:
-
-
- KTV2-15
- KTV2-22
-
-
- KTV2.75
-
-
- KTV2-37
- KTV2-37H
- KTV3-55
W1: lägsta vattennivå
| Modell | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTV2.75 | 200 | 155 | 353 | 281 | 200 | 374 | 65 |
| KTV2-15 | 240 | 187 | 392 | 310 | 240 | 396 | 80 |
| KTV2-22 | 240 | 187 | 412 | 330 | 240 | 416 | 80 |
| KTV2-37H | 285 | 211 | 510 | 387 | 285 | 510 | 90 |
| KTV2-37 | 285 | 211 | 510 | 387 | 285 | 510 | 90 |
| KTV3-55 | 300 | 229 | 545 | 422 | 300 | 545 | 90 |
I slitande och korrosiva miljöer förekommer naturligt ett högre slitage på vissa komponenter. För mer information besök vår websida www.tsurumi.eu/swedish/applikationer.htm.
