BER | 400V / 3-fas / 50Hz

Kanallaufrad_offen

Denna dränkbara jetluftare består av en B-typ pump, venturi och diffusor trumpet.

BER | 400V / 3-fas / 50Hz

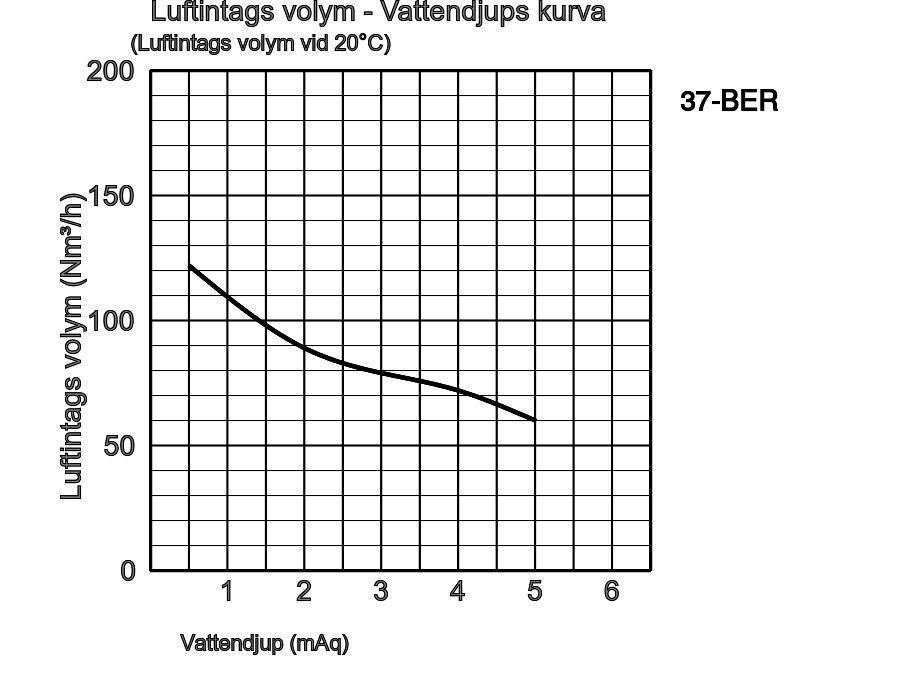

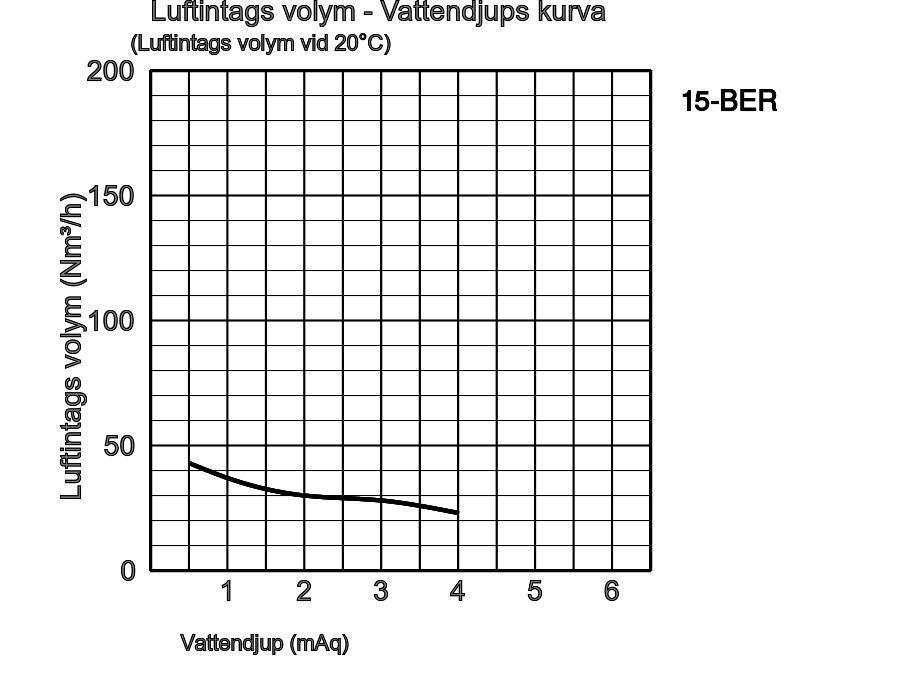

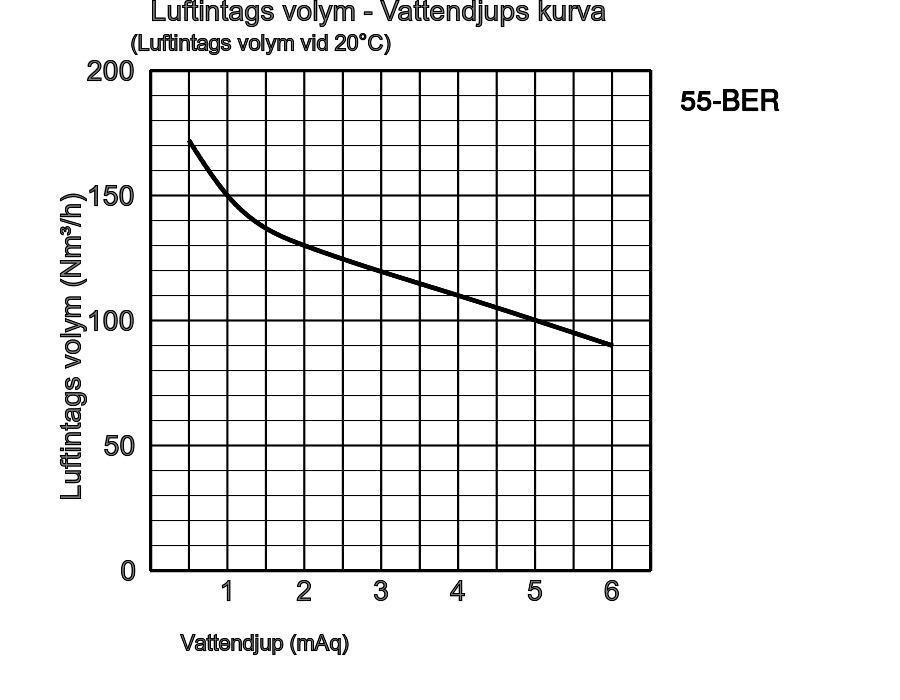

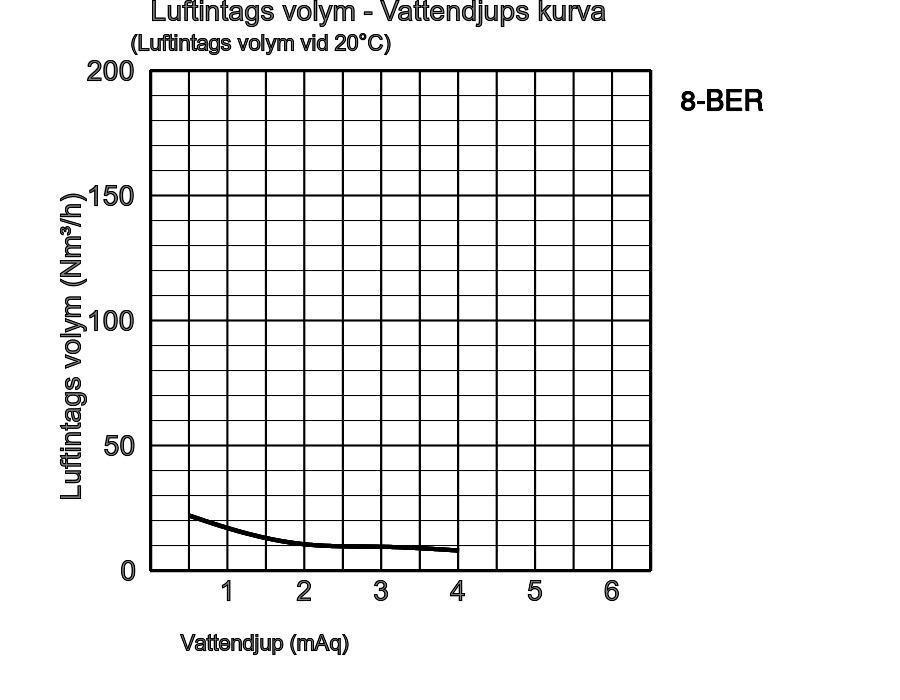

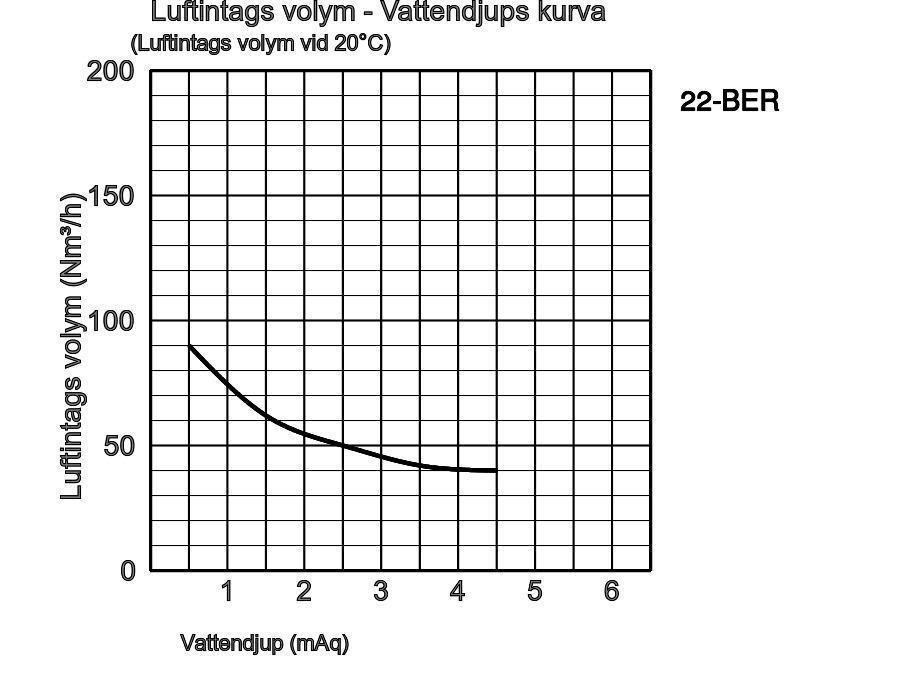

Diameter luftrör mmModellFärgkod prestandakurvaEffekt kWFaserrpmStart metodtank dimensionerDry weight kg *
fritt ståendemed gejder kopplinglängd max. mbredd max. mdjup max. mfritt ståendemed gejder koppling
25 8-BER TOS-8BER 0,75 3 2850 direkt 3,0 2,0 4,0 28,0 23,0
32 15-BER TOS-15BER 1,5 3 2850 direkt 4,0 3,5 4,0 43,0 34,0
50 22-BER TOS-22BER 2,2 3 1450 direkt 5,0 5,0 4,5 75,0 61,0
50 37-BER TOS-37BER 3,7 3 1450 direkt 6,0 6,0 5,0 91,0 77,0
50 55-BER TOS-55BER 5,5 3 1450 direkt 7,0 7,0 6,0 149,0 132,0
ø Luftintag 25mm, 32mm, 50mm
Pumpad vätska Temperatur 0-40°C
Typ av vätska Kommunalt avlopp, avlopp för livsmedelsindustrin
Pump Komponenter Pumphjul "Non-clog" pumphjul
Axeltätning Dubbel mekanisk tätning
Lager Slutet kullager
Material Pumphjul Grått gjutjärn EN-GJL-200
Pumphus Grått gjutjärn EN-GJL-200
Insugsplatta Grått gjutjärn EN-GJL-200
Diffusor Konstruktionsstål DIN1.0040 nylon belagd
Axeltätning Kiselkarbid i oljebad
Motor Isolering Isolering klass E, Isolering klass F
Fas / Spänning 3-phase / 400V / 50Hz / d.o.l.
Smörjning Turbin olja (ISO VG32)
Motorskydd (inbyggd) Termosäkring
Typ, poler Induktionsmotor, 2 poler, IP68, Induktionsmotor, 4 poler, IP68
Material Pumphus Grått gjutjärn EN-GJL-150
Axel Rostfritt stål EN-X6Cr13, Rostfritt stål EN-X30Cr13
Kabel Gummi, 10m H07RN-F
Luftrörsanslutning Invändig gänga, fläns

Dimensioner i mm:

  • 8-BER
  • 15-BER
  • 22-BER
  • 37-BER
  • 55-BER

W1: lägsta vattennivå
ModellAA1A2DD1D2HH1H2
8-BER674377297194150180464195150
15-BER895537358222150180562224159
22-BER1158687471317220260679312232
37-BER1158687471317220260753312232
55-BER1415861554391220260942341256


Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.

Dimensioner - gejder montage typ i mm:

ModellA1A2A3A6D1D2HM1M2
8-BER288972382899797514500400
15-BER---------
22-BER462154367546150167768700450
37-BER462154367546150167768700450
55-BER5171944227111882031006750500
  • 8-BER
  • 15-BER
  • 22-BER
  • 37-BER
  • 55-BER

W1: lägsta vattennivå
Luftrör mmT1T2T3T4T5T6T7T8T9T10T11B1B2
25mm23024570701101702550495350238200
32mm-------------
50mm23024570701101702550495350238200
