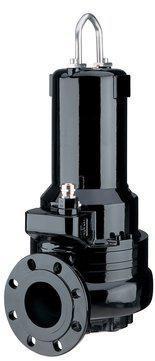

UYZ-serien har en friströmsimpeller och ett brett pumphus. Med denna konstruktion förhindras igensättning av stora eller fibrösa föroreningar.
Du är här:
- Start >
- Sverige >
- Avloppsrening >
- Boskapsskötsel och fiskuppfödning >
- 100UYZ
100UYZ | 400V / 3-fas / 50Hz
Downloads
Liknande serier

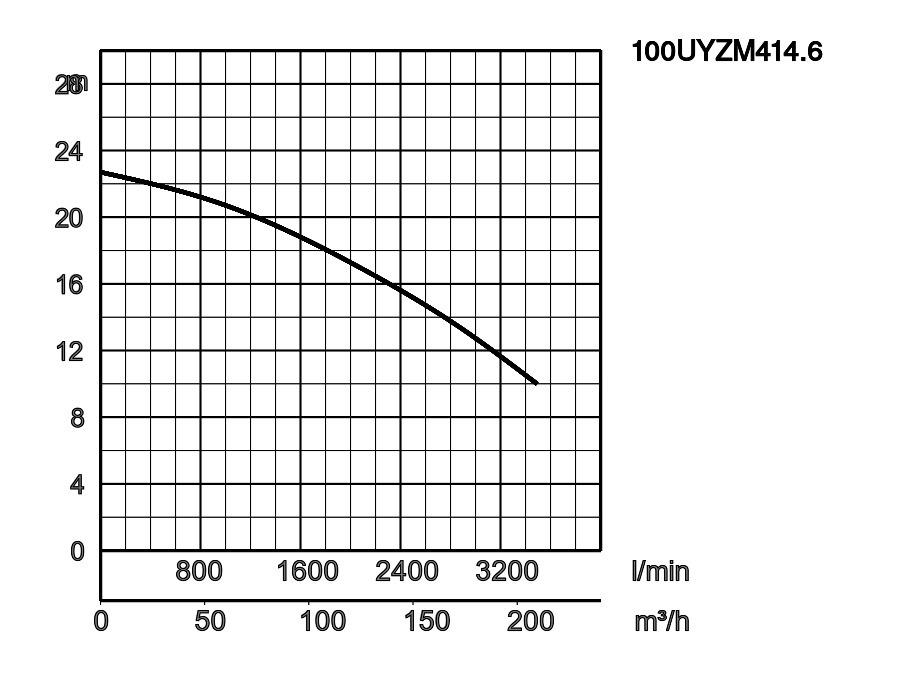

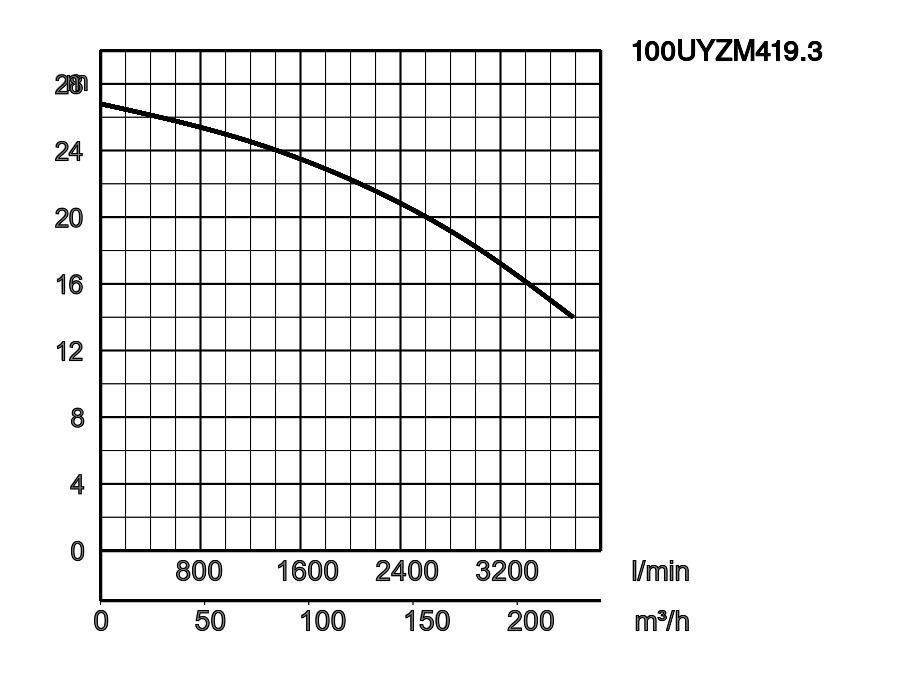

| Modell | Färgkod prestandakurva | utlopp dia. mm | Effekt kW | Faser | rpm | Tryckhöjd max. m | Kapacitet max. l/min | Start metod | Torrvikt kg * | Pumphjuls passage mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| fritt stående | med gejder koppling | fritt stående | med gejder koppling | |||||||||
| 100UYZ43.2 | TOS100UYZ43.2 | 100 | 3,2 | 3 | 1450 | 10,8 | 2000 | star/delta (Y/D) | 97,9 | 80,5 | 100 | |
| 100UYZ45.0 | TOS100UYZ45.0 | 100 | 5,0 | 3 | 1450 | 12,7 | 2400 | star/delta (Y/D) | 134,3 | 116,9 | 100 | |
| 100UYZ46.5 | TOS100UYZ46.5 | 100 | 6,5 | 3 | 1450 | 9,5 | 2900 | star/delta (Y/D) | 136,9 | 119,5 | 100 | |
| 100UYZ412.2 | TOS100UYZ412.2 | 100 | 12,2 | 3 | 1450 | 20,8 | 3300 | star/delta (Y/D) | 215,5 | 196,8 | 100 | |
| 100UYZ414.6 | TOS100UYZ414.6 | 100 | 14,6 | 3 | 1450 | 15,3 | 3490 | star/delta (Y/D) | 216,4 | 197,7 | 100 | |
| 100UYZ419.3 | TOS100UYZ419.3 | 100 | 19,3 | 3 | 1450 | 21,5 | 3780 | star/delta (Y/D) | 239,8 | 221,1 | 100 | |
100UYZ43.2_18.pdf
| ø Utlopp diameter mm | 100mm | |||
|---|---|---|---|---|
| Pumpad vätska | Temperatur | 0-40°C | ||
| Typ av vätska | Kommunalt avlopp | |||
| Pump | Komponenter | Pumphjul | Vortex pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Grått gjutjärn EN-GJL-250 | ||
| Pumphus | Grått gjutjärn EN-GJL-250 | |||
| Axeltätning | SiC, övre i oljebad | |||
| Slitring | Brons | |||
| Motor | Typ, poler | Induktionsmotor, 4 poler, IP68 | ||
| Fas / Spänning | 3-phase / 400V / 50Hz / s.d. | |||
| Isolering | Isoleringsklass H | |||
| Smörjning | Turbin olja (ISO VG32) | |||
| Motorskydd (inbyggd) | Termiskt skydd Miniatyr | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-250 | ||
| Axel | Rostfritt stål EN-X5CrNiMo17-12-2 | |||
| Kabel | Gummi, H07RN8-F | |||
| Tryckanslutning | Fläns DIN/ANSI DN100 (PN10) | |||
| Tillbehör | Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ. | |||
Dimensioner i mm:
-
-
- 100UYZ43.2
- 100UYZ45.0
- 100UYZ46.5
- 100UYZ412.2
- 100UYZ414.6
- 100UYZ419.3
W1: lägsta vattennivå
| Modell | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UYZ43.2 | 630 | 410 | 250 | 296 | 148 | 100 | 100 | 4" | - | - | - | 395 | 626 | 122 |
| 100UYZ45.0 | 630 | 410 | 250 | 296 | 148 | 100 | 100 | 4" | - | - | - | 395 | 626 | 122 |
| 100UYZ46.5 | 804 | 460 | 280 | 336 | 168 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| 100UYZ412.2 | 994 | 576 | 345 | 457 | 207 | 100 | 150 | 4" | - | - | - | 450 | 755 | 122 |
| 100UYZ414.6 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 4" | - | - | - | 450 | 749 | 122 |
| 100UYZ419.3 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 4" | - | - | - | 450 | 749 | 122 |
Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.
Dimensioner - gejder montage typ i mm:
| Modell | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100UYZ43.2 | 630 | 410 | 250 | 296 | 148 | 834 | 100 | 100 | 140 |
| 100UYZ45.0 | 804 | 460 | 280 | 336 | 168 | 1029 | 100 | 100 | 175 |
| 100UYZ46.5 | 804 | 460 | 280 | 336 | 168 | 1029 | 100 | 100 | 175 |
| 100UYZ412.2 | 994 | 576 | 345 | 457 | 207 | 1000 | 100 | 150 | 105 |
| 100UYZ414.6 | 1098 | 555 | 345 | 410 | 205 | 979 | 100 | 150 | 130 |
| 100UYZ419.3 | 1098 | 555 | 345 | 410 | 205 | 979 | 100 | 150 | 130 |
-
-
- 100UYZ43.2
- 100UYZ45.0
- 100UYZ46.5
- 100UYZ412.2
- 100UYZ414.6
- 100UYZ419.3
W1: lägsta vattennivå
