UZ | 400V / 3-fas / 50Hz

UZ Pumpen har ett pumphus med vortex design (virvel), mycket öppna inre ytor för fritt passage förhindrar igensättning av avfall och fast media.

Prestationskurvor & Specifikationer Material Mått Tillämpningsrapporter

Modell		Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	Torrvikt kg *		Pumphjuls passage mm
fritt stående	med gejder koppling	Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	fritt stående	med gejder koppling	Pumphjuls passage mm

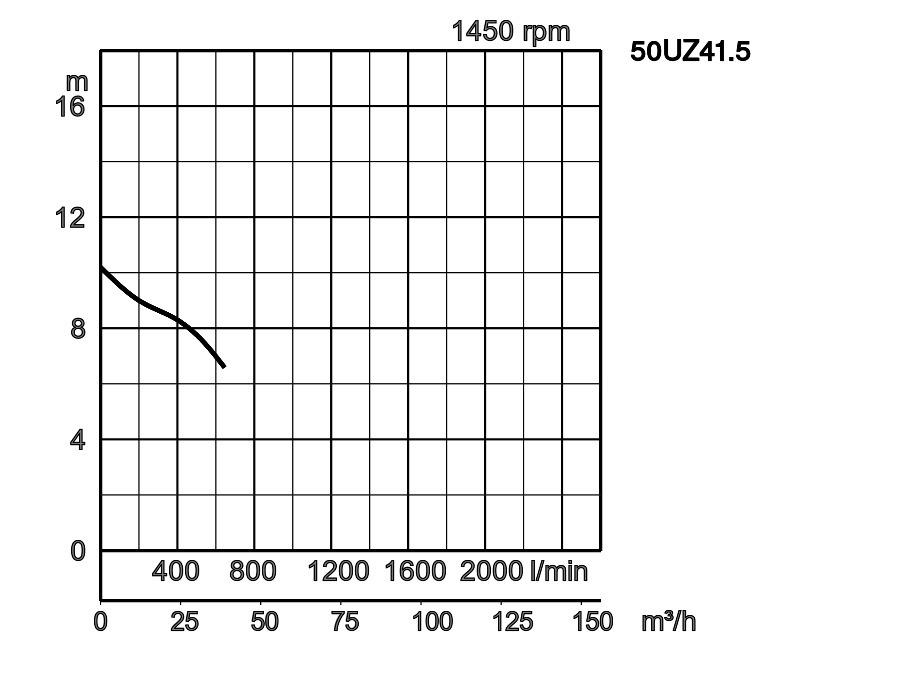

50UZ41.5	TOS50UZ41.5	1 print 50UZ41.5_18.pdf	50	1,5	3	1450	10,2	644	direkt	52,0	50,0	50

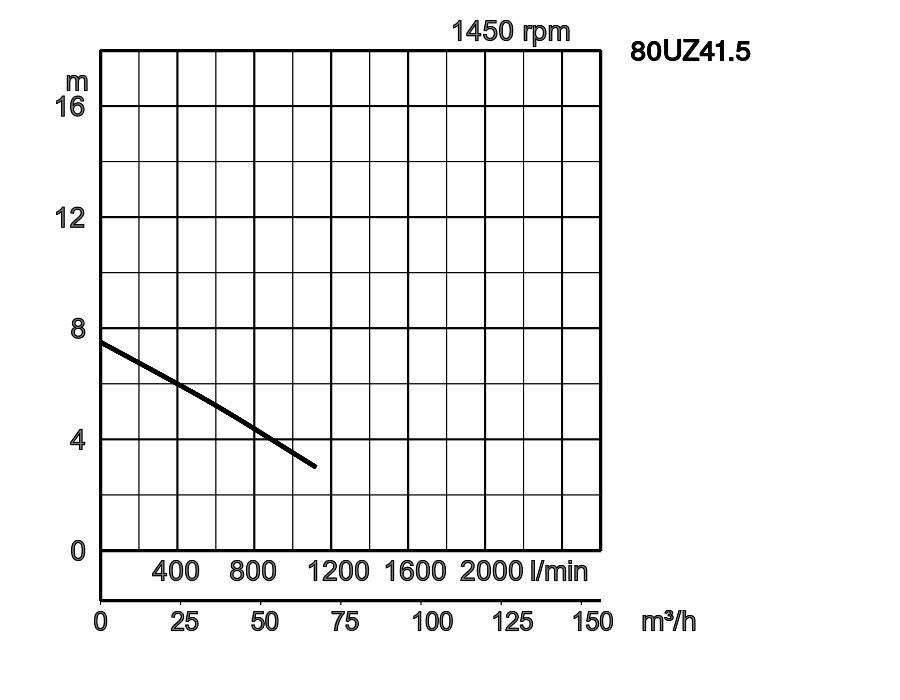

80UZ41.5	TOS80UZ41.5	2 print 80UZ41.5_18.pdf	80	1,5	3	1450	7,5	1120	direkt	66,0	56,0	80

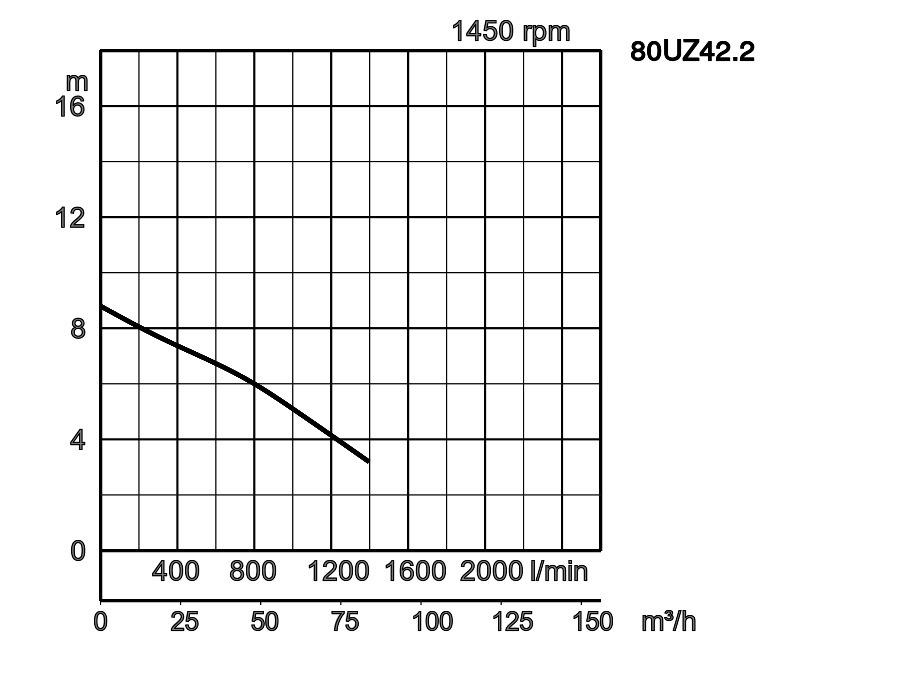

80UZ42.2	TOS80UZ42.2	3 print 80UZ42.2_18.pdf	80	2,2	3	1450	8,8	1395	direkt	66,0	57,0	80

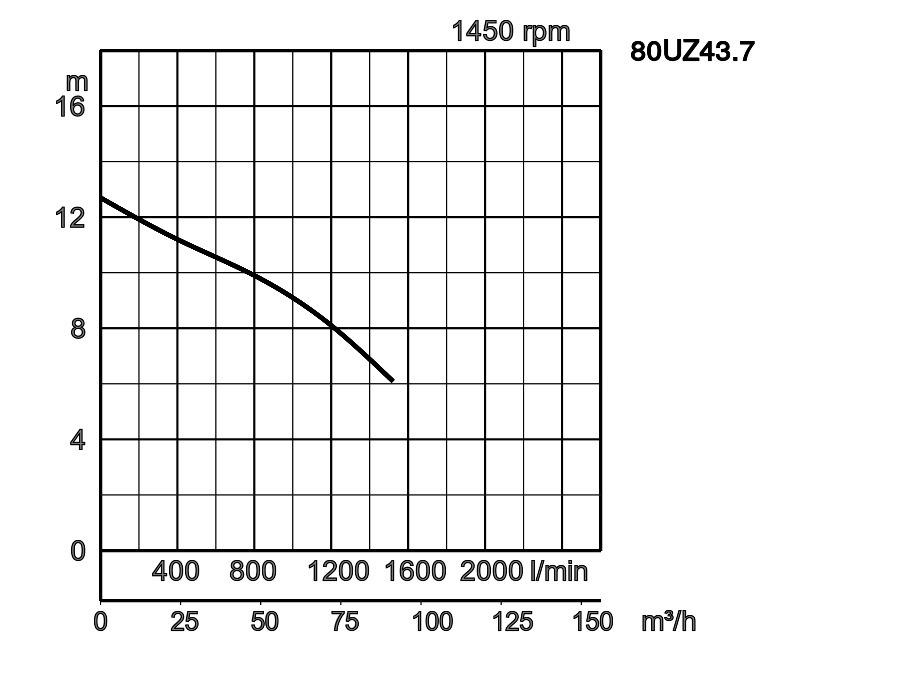

80UZ43.7	TOS80UZ43.7	4 print 80UZ43.7_18.pdf	80	3,7	3	1450	12,7	1520	direkt	72,0	63,0	80

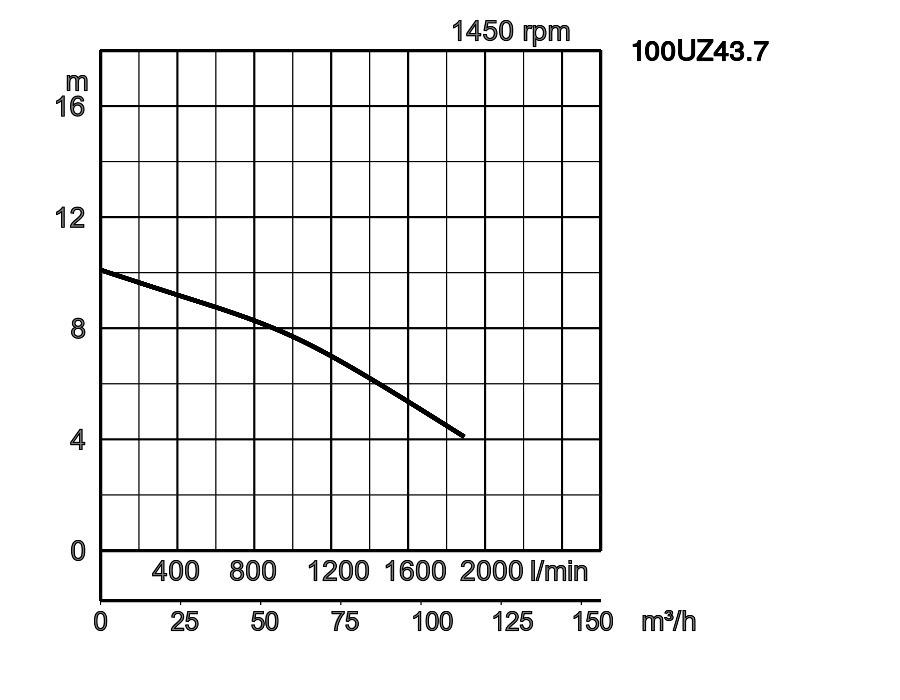

100UZ43.7	TOS100UZ43.7	5 print 100UZ43.7_18.pdf	100	3,7	3	1450	10,1	1890	direkt	79,0	70,0	100

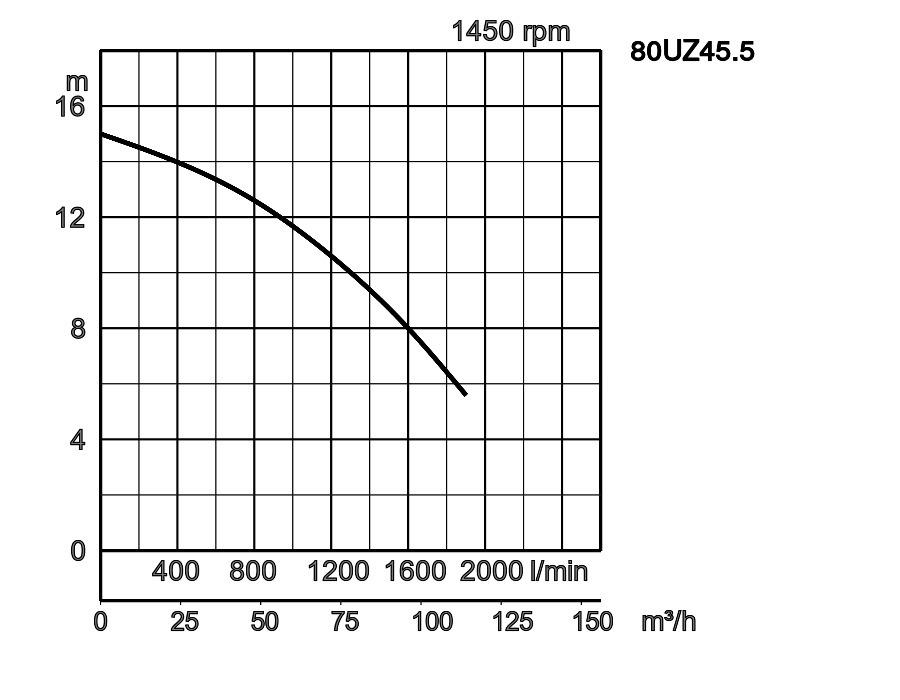

80UZ45.5	TOS80UZ45.5	6 print 80UZ45.5_18.pdf	80	5,5	3	1450	15,0	1900	direkt	129,0	125,0	80

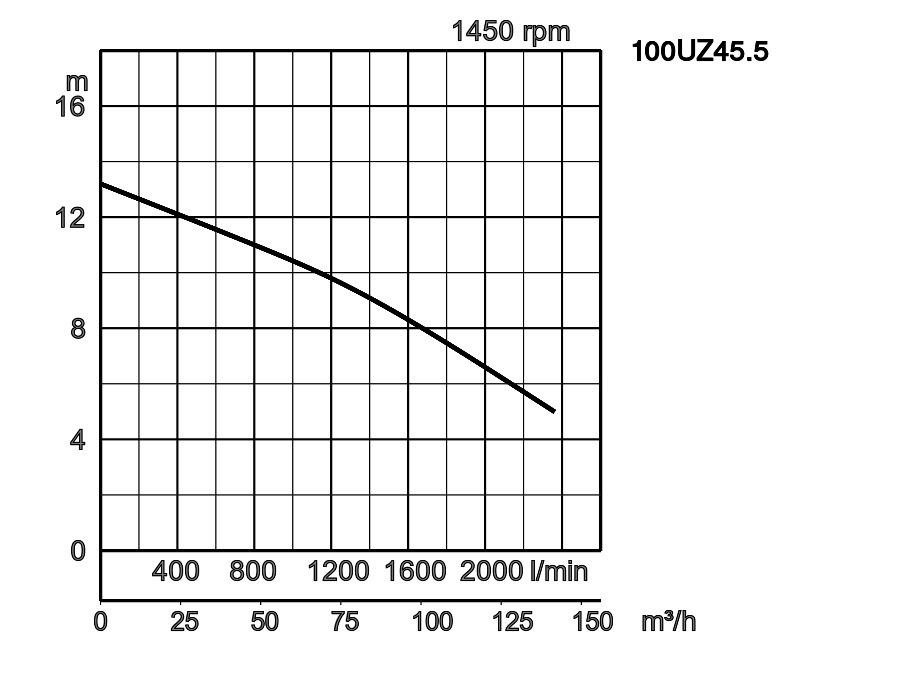

100UZ45.5	TOS100UZ45.5	7 print 100UZ45.5_18.pdf	100	5,5	3	1450	13,2	2360	direkt	145,0	134,0	100

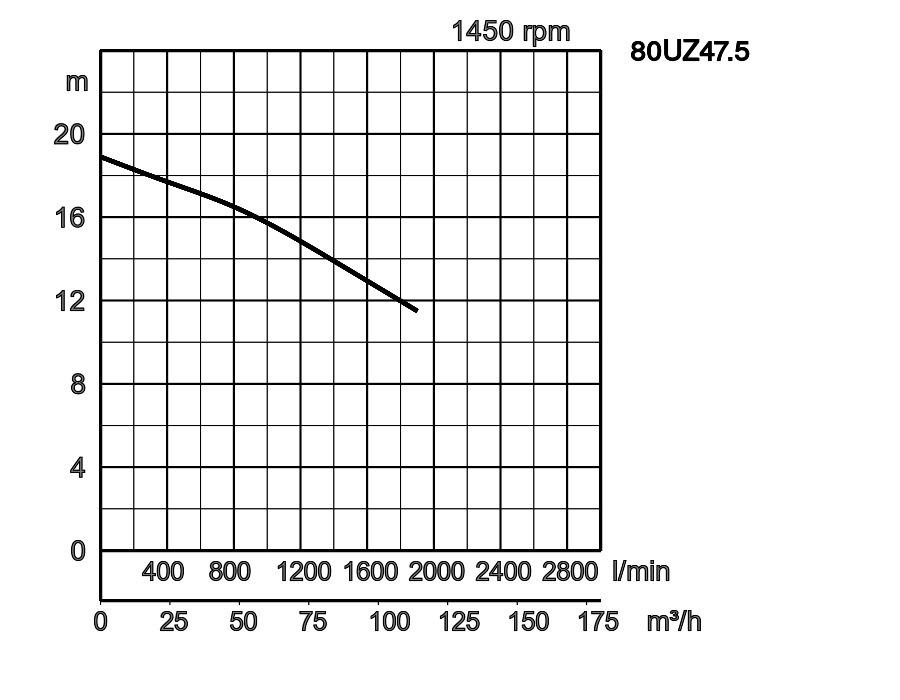

80UZ47.5	TOS80UZ47.5	8 print 80UZ47.5_18.pdf	80	7,5	3	1450	19,0	1900	direkt	142,0	137,0	80

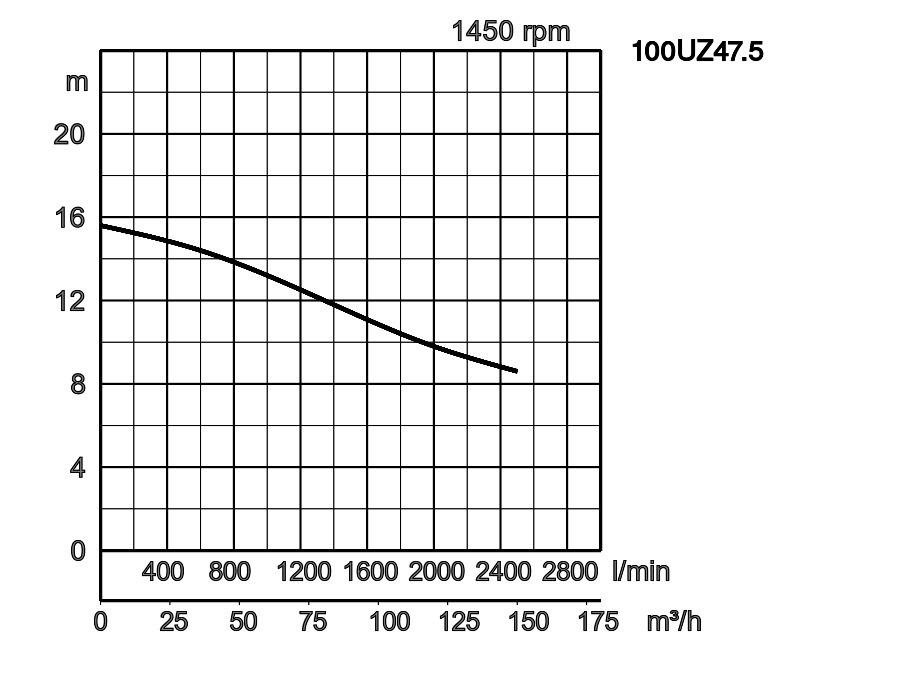

100UZ47.5	TOS100UZ47.5	9 print 100UZ47.5_18.pdf	100	7,5	3	1450	15,6	2500	direkt	158,0	147,0	100

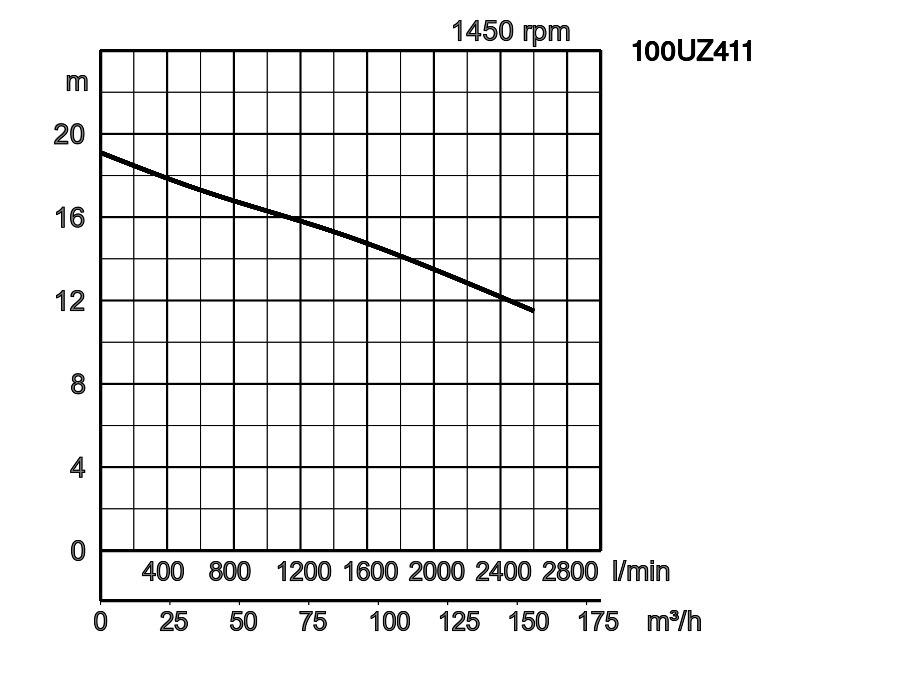

100UZ411	TOS100UZ411	10 print 100UZ411_18.pdf	100	11	3	1450	19,0	2600	star/delta (Y/D)	191,0	180,0	100

ø Utlopp diameter mm			50mm, 80mm,100mm
Pumpad vätska	Typ av vätska		Kommunalt avlopp, vatten med fasta partiklar
Pumpad vätska	Temperatur		0-40°C
Pump	Komponenter	Pumphjul	Vortex pumphjul
		Axeltätning	Dubbel mekanisk tätning
		Lager	Slutet kullager
	Material	Pumphjul	Grått gjutjärn EN-GJL-200
		Pumphus	Grått gjutjärn EN-GJL-200
		Axeltätning	Kiselkarbid i oljebad
Motor	Isolering		Isolering klass E, Isolering klass F
	Smörjning		Turbin olja (ISO VG32)
	Typ, poler		Induktionsmotor, 4 poler, IP68
	Fas / Spänning		3-phase / 400V / 50Hz / d.o.l., 3-phase / 400V / 50Hz / s.d.
	Motorskydd (inbyggd)		Termiskt skydd Cirkel
	Material	Pumphus	Grått gjutjärn EN-GJL-150, Grått gjutjärn EN-GJL-200
		Axel	Rostfritt stål EN-X30Cr13
		Kabel	Gummi, NSSHÖU
Tryckanslutning			Invändig gänga, JIS10K fläns
Tillbehör			Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ.

W1: lägsta vattennivå

Modell	A	A1	A2	A3	B	D	D1	D2	H	W1	W2
50UZ41.5	405	228	123	142	179	250	110	140	566	170	525
80UZ41.5	531	312	126	200	285	261	128	133	637	240	595
80UZ42.2	531	312	126	200	285	261	128	133	637	240	595
80UZ43.7	557	312	153	200	285	291	141	150	688	240	645
100UZ43.7	628	368	155	240	330	314	149	165	737	290	695
80UZ45.5	595	342	160	230	290	358	179	179	899	280	770
100UZ45.5	652	387	160	260	335	358	179	179	939	320	810
80UZ47.5	595	342	160	230	290	358	179	179	920	280	790
100UZ47.5	652	387	160	260	335	358	179	179	960	320	830
100UZ411	660	387	168	230	337	358	179	179	1021	335	865

Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.

Modell	A	A1	A2	A3	A5	A6	D	D1	D2	H	H1	H2	M1	M2	W1	W2
50UZ41.5	368	245	123	195	130	218	250	110	140	626	786	60	550	350	230	585
80UZ41.5	446	320	126	260	165	258	261	128	133	670	829	33	600	500	275	630
80UZ42.2	446	320	126	260	165	258	261	128	133	670	829	33	600	500	275	630
80UZ43.7	473	320	153	260	165	258	290	140	150	721	880	33	600	500	275	680
100UZ43.7	560	405	155	310	181	286	314	149	165	777	936	40	700	600	330	735
80UZ45.5	510	350	160	290	165	258	358	179	179	927	1185	28	600	500	310	800
100UZ45.5	585	425	160	330	181	286	358	179	179	974	1230	38	700	600	355	845
80UZ47.5	510	350	160	290	165	258	358	179	179	948	1220	28	600	500	310	820
100UZ47.5	585	425	160	330	181	286	358	179	179	995	1265	35	700	600	355	865
100UZ411	593	425	168	330	181	286	385	179	179	1054	1310	33	700	600	370	895

W1: lägsta vattennivå

ø Utlopp mm	d	T1	T2	T3	T4	T5	T6	T7	T8	T9	T10	T11	K1	K2	K3	K4	K5	K6	B1	B2	B3
50mm	50	250	230	185	70	63	160	200	50	25	55	25	120	40	110	10	40	120	250	203	15
80mm	80	288	230	195	80	63	220	250	60	25	55	32	170	40	155	15	40	170	290	237	15
100mm	100	362	300	245	100	74	250	290	95	30	66	50	200	45	181	19	45	200	340	285	15
