UT Pumpen har en vortex (virvelflöde) konstruktion och brett öppet pumphus interiör, som förhindrar igensättning av avfall och fast media.
Du är här:
UT | 230V / 1-fas / 400V / 3-fas / 50Hz
| Modell | Färgkod prestandakurva | utlopp dia. mm | Effekt kW | Faser | rpm | Tryckhöjd max. m | Kapacitet max. l/min | Start metod | Torrvikt kg * | Pumphjuls passage mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| fritt stående | med gejder koppling | fritt stående | med gejder koppling | |||||||||

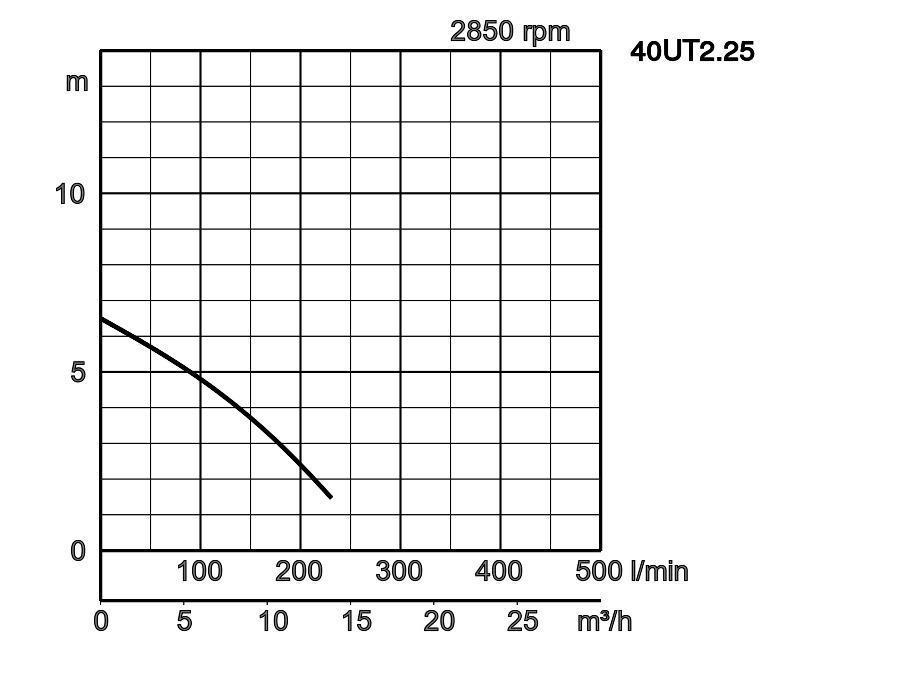

| 40UT2.25 | optional | 40 | 0,25 | 3 | 2850 | 6,5 | 230 | direkt | 13,5 | - | 35 | |
| 40UT2.25S | optional | 40 | 0,25 | 1 | 2850 | 6,5 | 230 | direkt | 14,0 | - | 35 | |

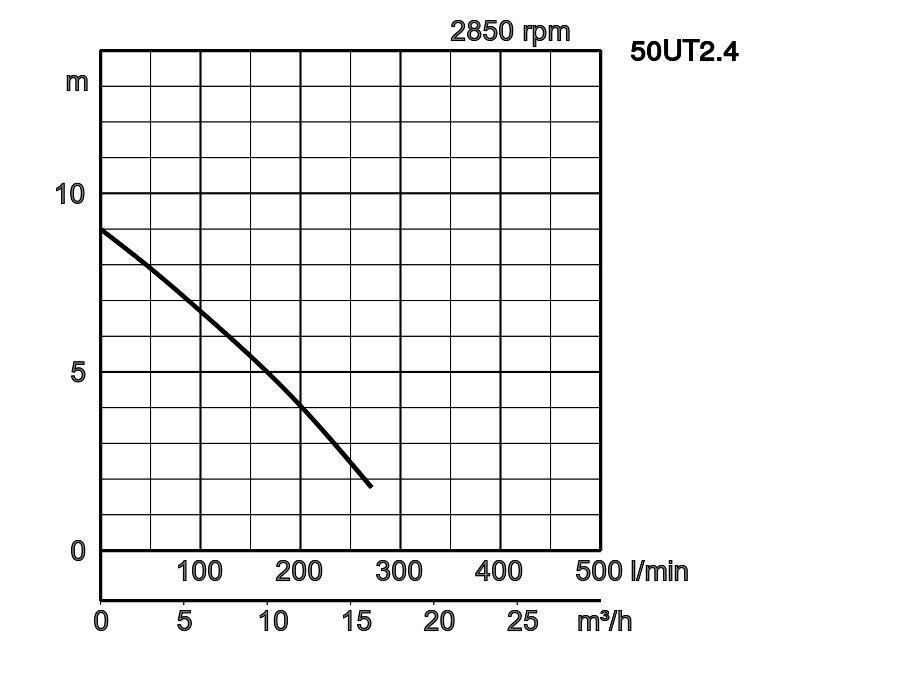

| 50UT2.4 | optional | 50 | 0,4 | 3 | 2850 | 9,0 | 270 | direkt | 13,5 | - | 35 | |
| 50UT2.4S | optional | 50 | 0,4 | 1 | 2850 | 9,0 | 270 | direkt | 14,0 | - | 35 | |

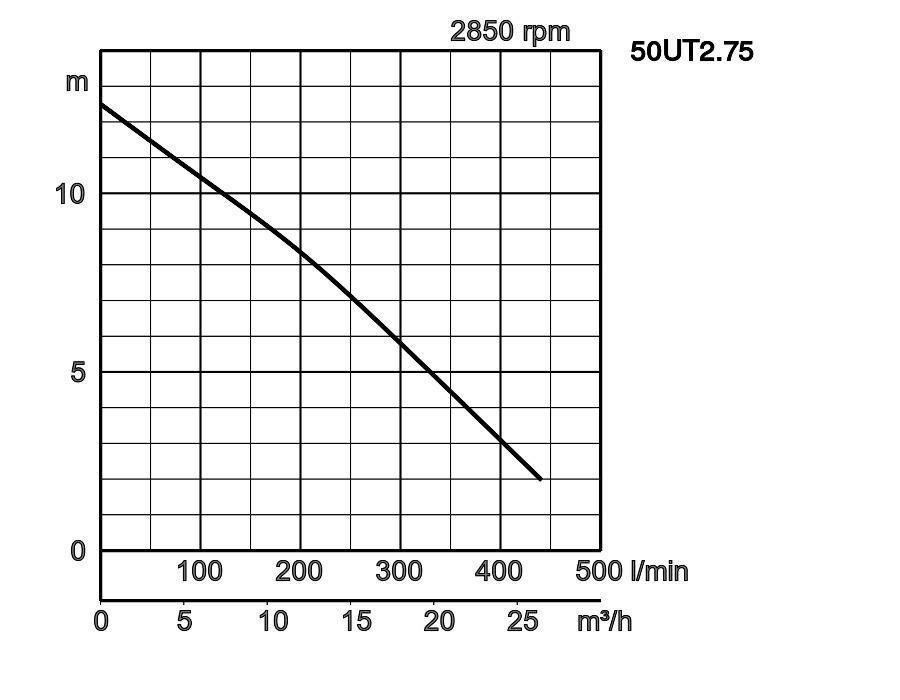

| 50UT2.75 | optional | 50 | 0,75 | 3 | 2850 | 12,5 | 440 | direkt | 16,0 | - | 35 | |
| 50UT2.75S | optional | 50 | 0,75 | 1 | 2850 | 12,5 | 440 | direkt | 17,0 | - | 35 | |
40UT2.25_18.pdf
| ø Utlopp diameter mm | 40mm, 50mm | |||
|---|---|---|---|---|
| Pumpad vätska | Typ av vätska | Kommunalt avlopp, vatten med fasta partiklar | ||
| Temperatur | 0-40°C | |||
| Pump | Komponenter | Pumphjul | Vortex pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Plast | ||
| Pumphus | Grått gjutjärn EN-GJL-200 | |||
| Axeltätning | Kiselkarbid i oljebad | |||
| Motor | Isolering | Isolering klass E | ||
| Typ, poler | Induktionsmotor, 2 poler, IP68 | |||
| Motorskydd (inbyggd) | Termiskt skydd Cirkel | |||
| Fas / Spänning | 1-fas 230V / 50Hz, 3-phase / 400V / 50Hz / d.o.l. | |||
| Smörjning | Turbin olja (ISO VG32) | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-150 | ||
| Axel | Rostfritt stål EN-X6Cr13 | |||
| Kabel | Gummi, H07RN-F | |||
| Tryckanslutning | Invändig gänga, JIS10K fläns | |||
| Tillbehör | Gejder koppling "TOK" för små pumpar | |||
Dimensioner i mm:
-
-
- 40UT2.25S
- 40UT2.25
- 50UT2.4
- 50UT2.4S
- 50UT2.75
- 50UT2.75S
W1: lägsta vattennivå
| Modell | A | A4 | B | D | FL1 | FL2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|
| 40UT2.25 | 239 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 40UT2.25S | 239 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.4 | 242 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.4S | 242 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.75 | 242 | 205 | 101 | 161 | - | - | 406 | 110 | 350 |
| 50UT2.75S | 242 | 205 | 101 | 161 | - | - | 406 | 110 | 350 |
Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.
