U Pumpen har en vortex (virvelflöde) konstruktion och brett öppet pumphus interiör, som förhindrar igensättning av avfall och fast media.
Du är här:
U | 400V / 3-fas / 50Hz
Downloads
| Modell | Färgkod prestandakurva | utlopp dia. mm | Effekt kW | Faser | rpm | Tryckhöjd max. m | Kapacitet max. l/min | Start metod | Torrvikt kg * | Pumphjuls passage mm | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| fritt stående | med gejder koppling | fritt stående | med gejder koppling | ||||||||||
 |

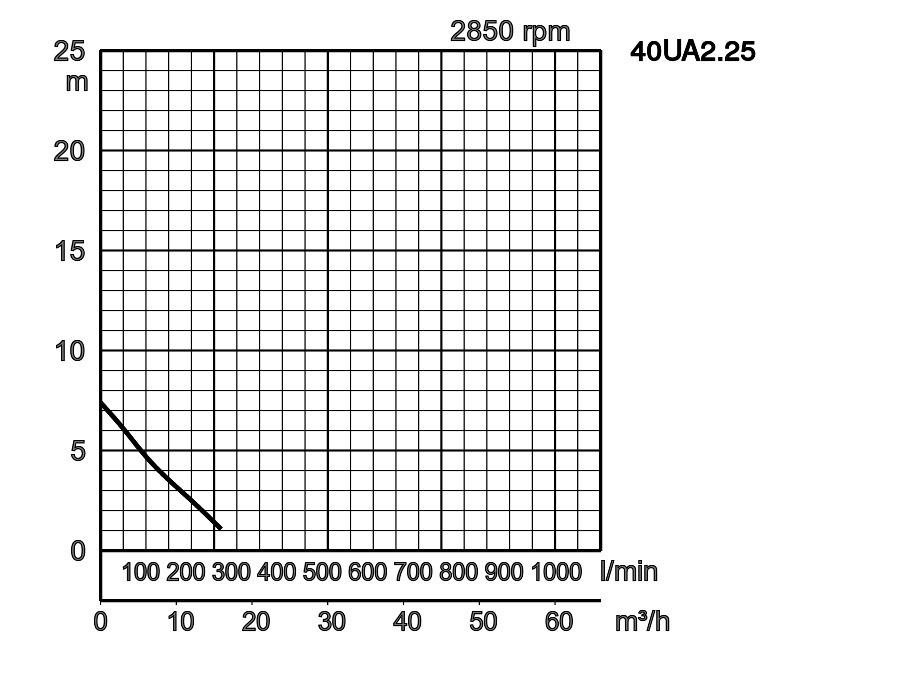

40UA2.25 | optional | 40 | 0,25 | 3 | 2850 | 7,4 | 264 | direkt | 14,5 | - | 35 | |

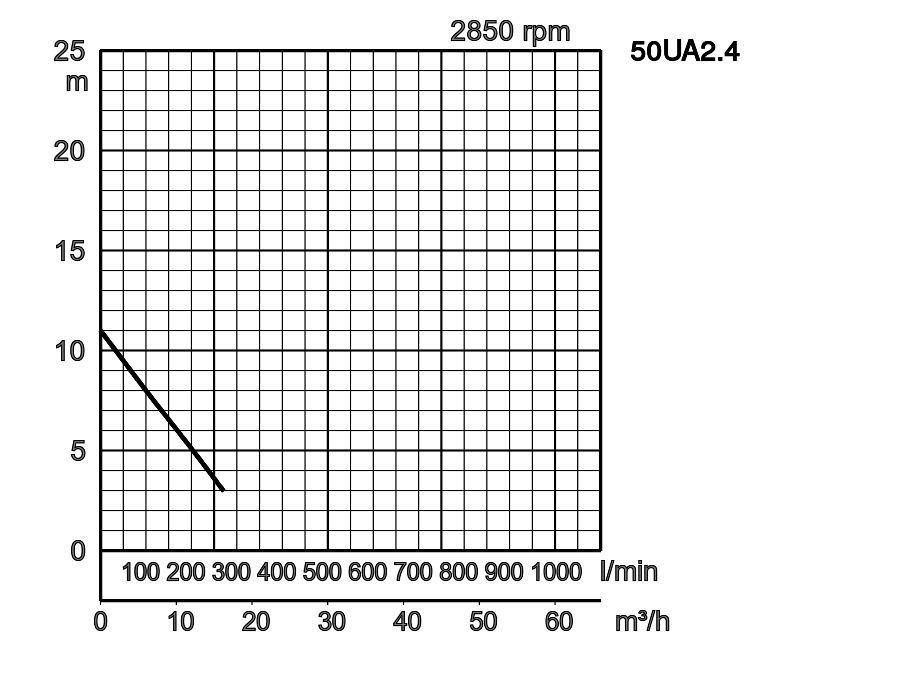

| 50UA2.4 | optional | 50 | 0,4 | 3 | 2850 | 11,0 | 270 | direkt | 20,0 | - | 35 | ||
 |

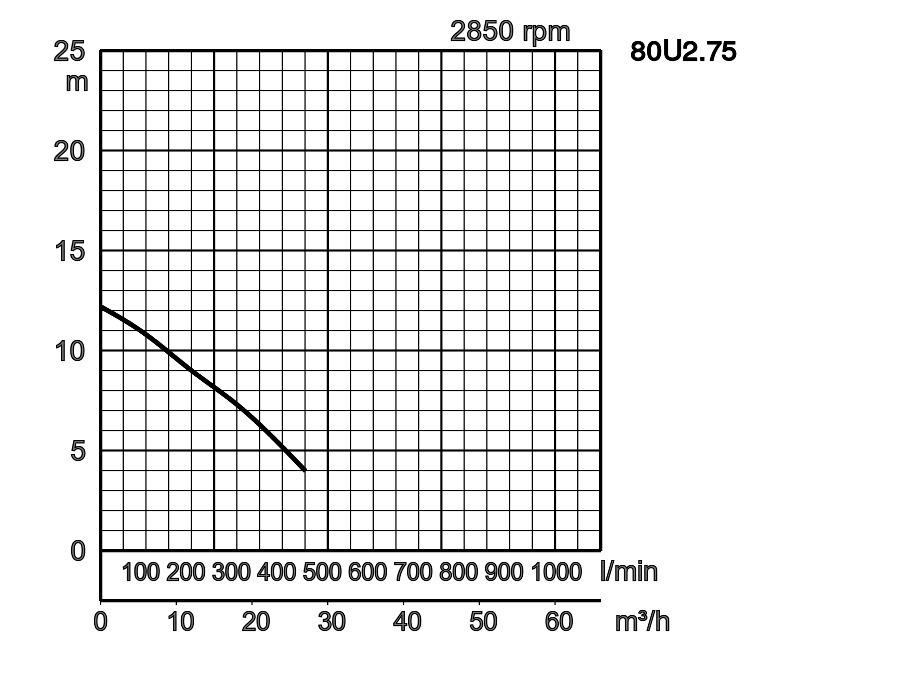

80U2.75 | TOS80U2.75 | 80 | 0,75 | 3 | 2850 | 12,2 | 450 | direkt | 29,0 | 24,0 | 46 | |

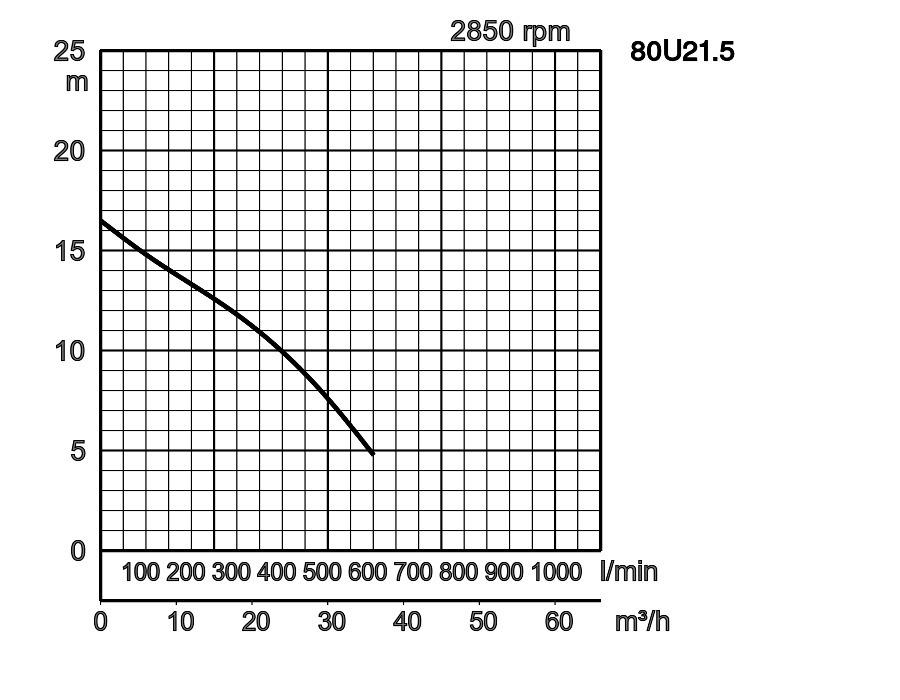

| 80U21.5 | TOS80U21.5 | 80 | 1,5 | 3 | 2850 | 16,5 | 600 | direkt | 40,0 | 36,0 | 46 | ||

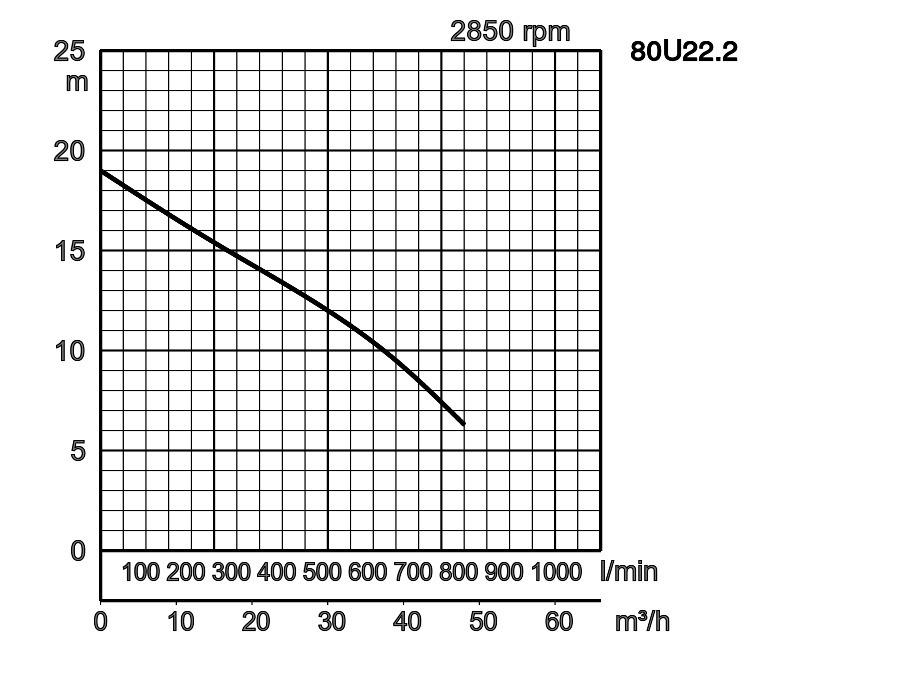

| 80U22.2 | TOS80U22.2 | 80 | 2,2 | 3 | 2850 | 19,0 | 800 | direkt | 55,0 | 51,0 | 56 | ||

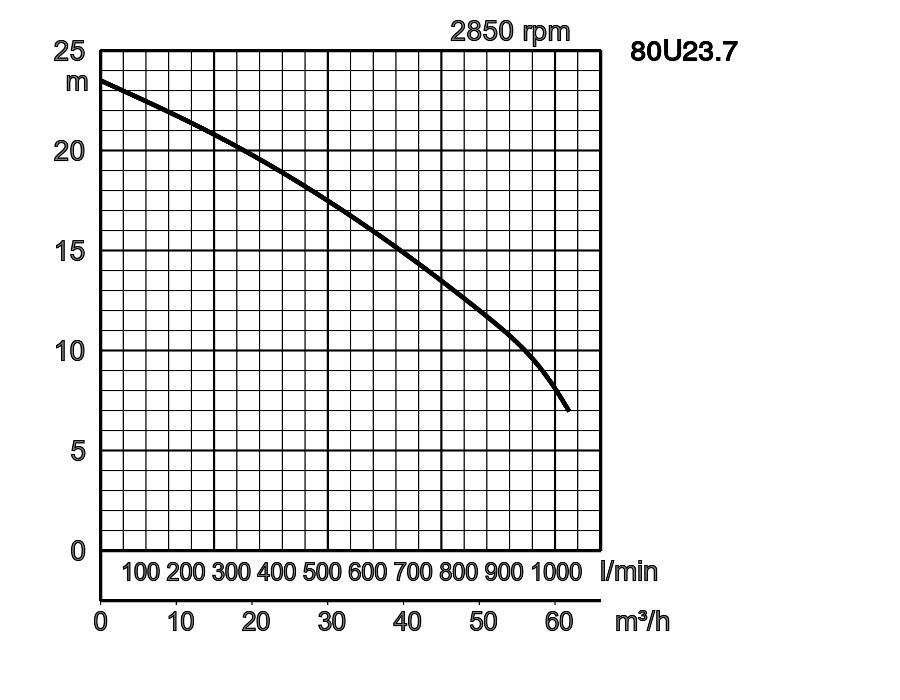

| 80U23.7 | TOS80U23.7 | 80 | 3,7 | 3 | 2850 | 23,5 | 1030 | direkt | 62,0 | 58,0 | 56 | ||
40UA2.25_18.pdf
| ø Utlopp diameter mm | 50mm, 80mm | |||
|---|---|---|---|---|
| Pumpad vätska | Typ av vätska | Kommunalt avlopp, vatten med fasta partiklar | ||
| Temperatur | 0-40°C | |||
| Pump | Komponenter | Pumphjul | Vortex pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Grått gjutjärn EN-GJL-200 | ||
| Pumphus | Grått gjutjärn EN-GJL-200 | |||
| Axeltätning | Kiselkarbid i oljebad | |||
| Motor | Isolering | Isolering klass E, Isolering klass F | ||
| Smörjning | Turbin olja (ISO VG32) | |||
| Motorskydd (inbyggd) | Termiskt skydd Cirkel | |||
| Typ, poler | Induktionsmotor, 2 poler, IP68 | |||
| Fas / Spänning | 3-phase / 400V / 50Hz / d.o.l. | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-150 | ||
| Axel | Rostfritt stål EN-X6Cr13, Rostfritt stål EN-X30Cr13 | |||
| Kabel | Gummi, NSSHÖU | |||
| Tryckanslutning | Invändig gänga, JIS10K fläns | |||
| Tillbehör | Gejder koppling "TOK" för små pumpar, Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ. | |||
Dimensioner i mm:
-
-
- 80U2.75
- 80U21.5
- 80U22.2
- 80U23.7
-
-
- 40UA2.25
- 50UA2.4
W1: lägsta vattennivå
| Modell | A | A4 | B | D | FL1 | FL2 | H |
|---|---|---|---|---|---|---|---|
| 40UA2.25 | 241 | 207 | 107 | 194 | 100 | 585 | 433 |
| 50UA2.4 | 236 | 199 | 102 | 187 | 105 | 590 | 450 |
| 80U2.75 | 383 | 329 | 173 | 172 | - | - | 421 |
| 80U21.5 | 420 | 366 | 173 | 200 | - | - | 501 |
| 80U22.2 | 502 | 410 | 225 | 240 | - | - | 562 |
| 80U23.7 | 502 | 410 | 226 | 234 | - | - | 565 |
Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.
Dimensioner - gejder montage typ i mm:
| Modell | A | A5 | D | H | H1 | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 40UA2.25 | - | - | - | - | - | - | - |
| 50UA2.4 | - | - | - | - | - | - | - |
| 80U2.75 | 347 | 130 | 172 | 523 | 710 | 230 | 490 |
| 80U21.5 | 389 | 130 | 200 | 603 | - | 240 | 530 |
| 80U22.2 | 418 | 130 | 240 | 647 | - | 245 | 575 |
| 80U23.7 | 418 | 130 | 234 | 650 | 895 | 245 | 610 |
-
-
- 40UA2.25
- 50UA2.4
-
-
- 80U2.75
- 80U21.5
- 80U22.2
- 80U23.7
W1: lägsta vattennivå
| ø Utlopp mm | d | T1 | T2 | T3 | T4 | T5 | T6 | K1 | K2 | K3 | B1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 80mm | 80 | 230 | 195 | 60 | 32 | 190 | 220 | 140 | 140 | 15 | 270 |
