50GY | 400V / 3-fas / 230V / 1-fas / 50Hz

Öppen flerbladig kanalimpeller med skärmekanism Denna konstruktion säkerställer att fibrösa främmande föremål skärs upp och avlopp förflyttas utan igensättning.

50GY | 400V / 3-fas / 230V / 1-fas / 50Hz

Downloads

sew-GY-SE (1.44 MB)

Prestationskurvor & Specifikationer Material Mått

Modell		Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	Torrvikt kg *
fritt stående	med gejder koppling	Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	fritt stående	med gejder koppling

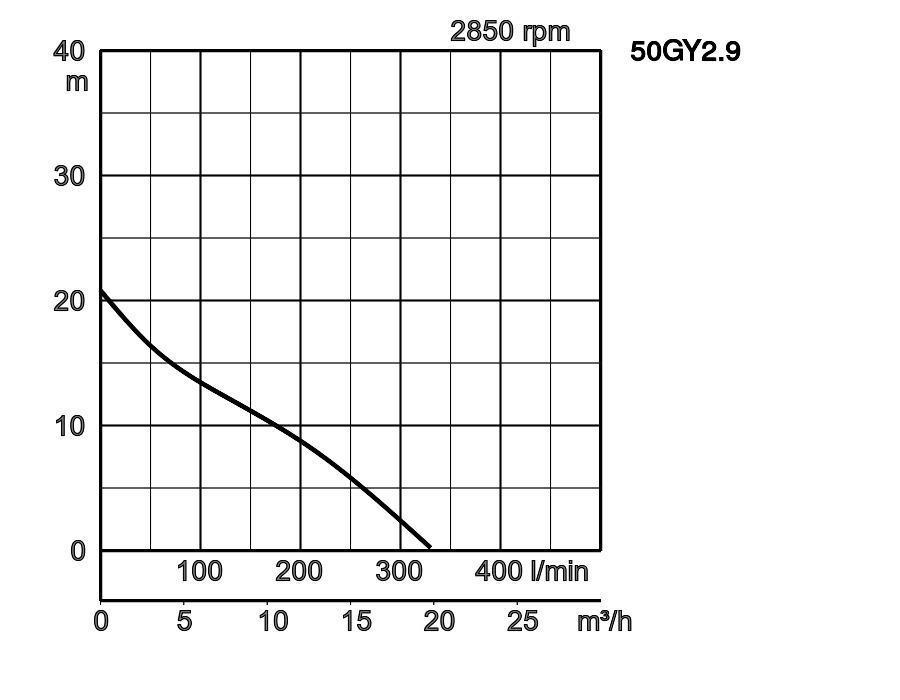

50GY2.9	TOS50GY2.9	1 print 50GY2.9_18.pdf	50	0,9	3	2850	20,8	330	direkt	32,9	32,9

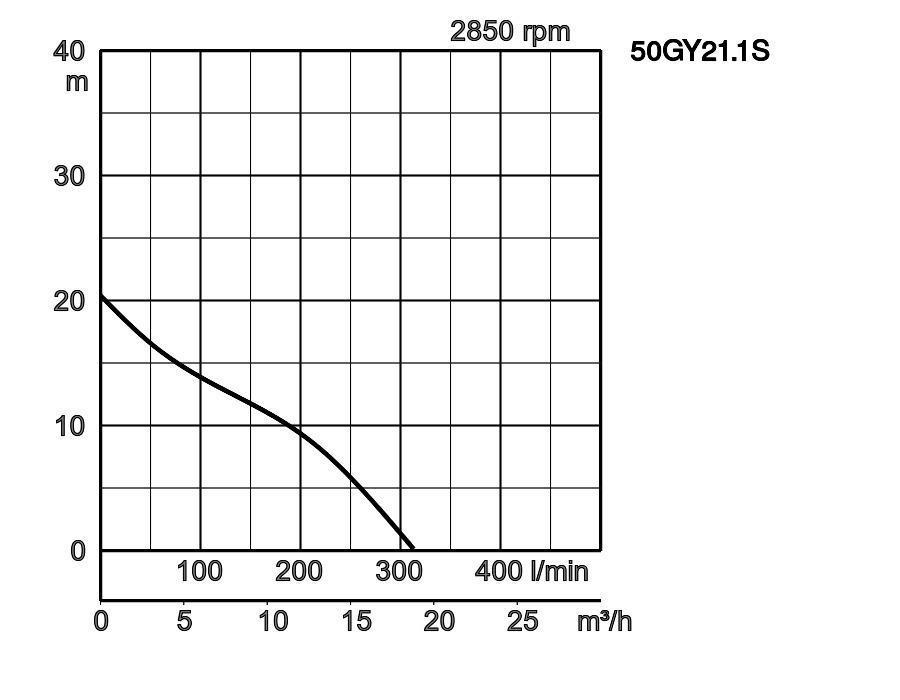

50GY21.1S	TOS50GY21.1S	2 print 50GY21.1S_18.pdf	50	1,1	1	2850	20,4	312	kondensor	31,7	31,7

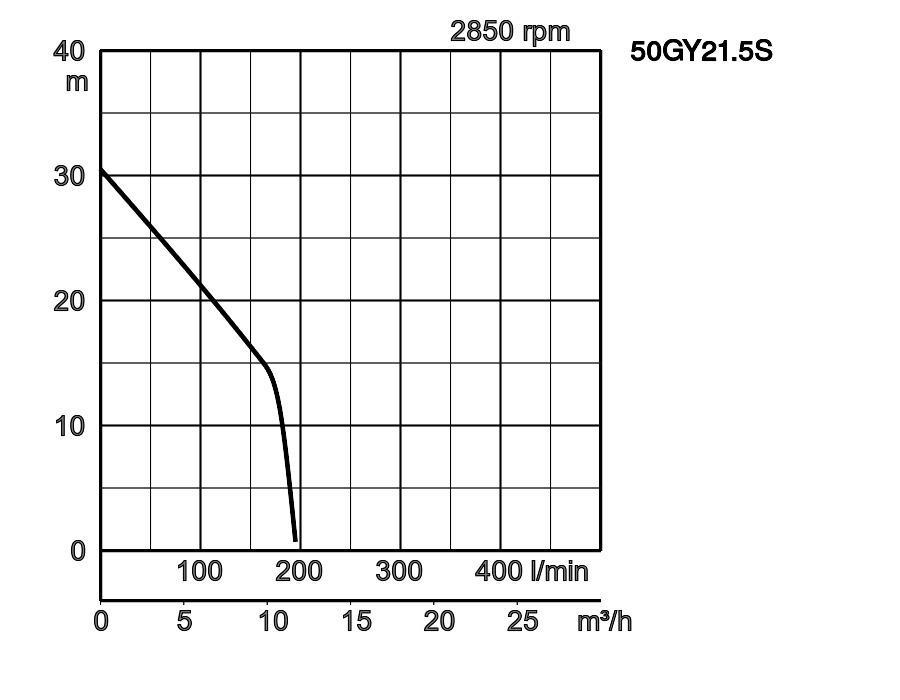

50GY21.5S	TOS50GY21.5S	3 print 50GY21.5S_18.pdf	50	1,5	1	2850	30,5	195	kondensor	42,3	38,5

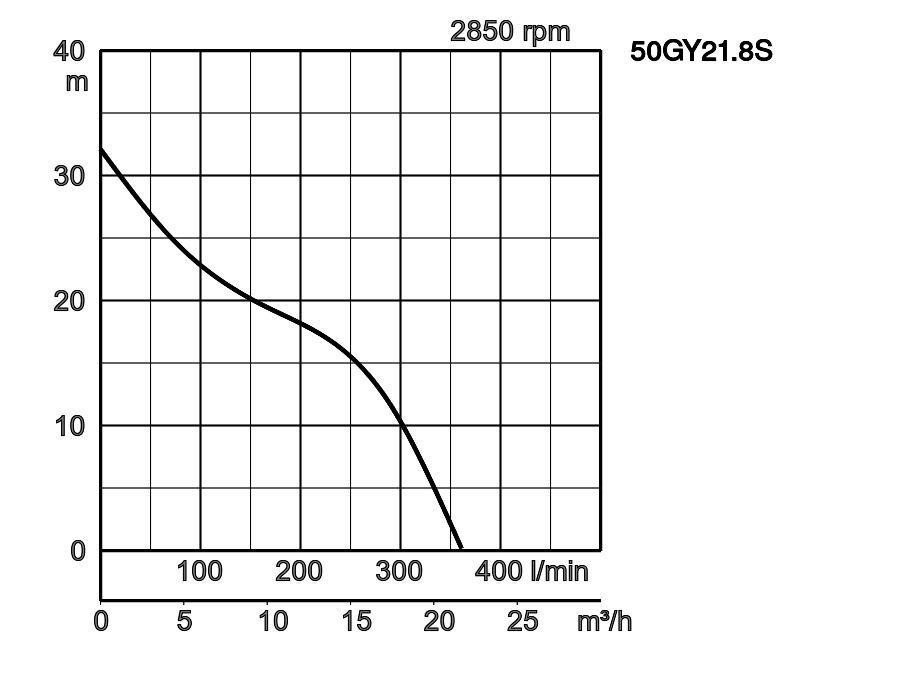

50GY21.8S	TOS50GY21.8S	4 print 50GY21.8S_18.pdf	50	1,8	1	2850	32,1	360	kondensor	42,5	38,6

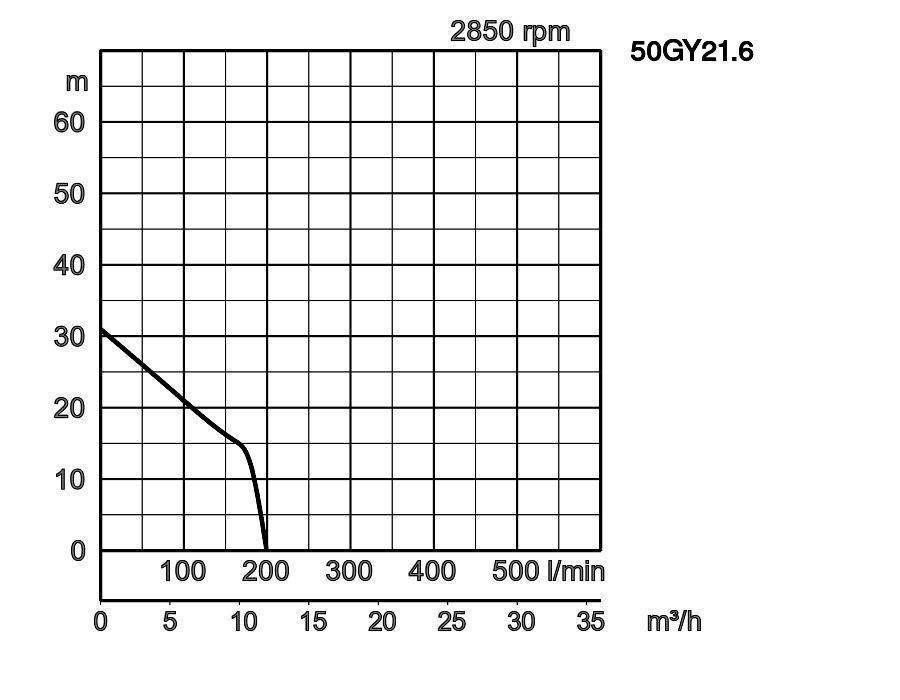

50GY21.6	TOS50GY21.6	5 print 50GY21.6_18.pdf	50	1,6	3	2850	31,0	198	direkt	42,3	38,4

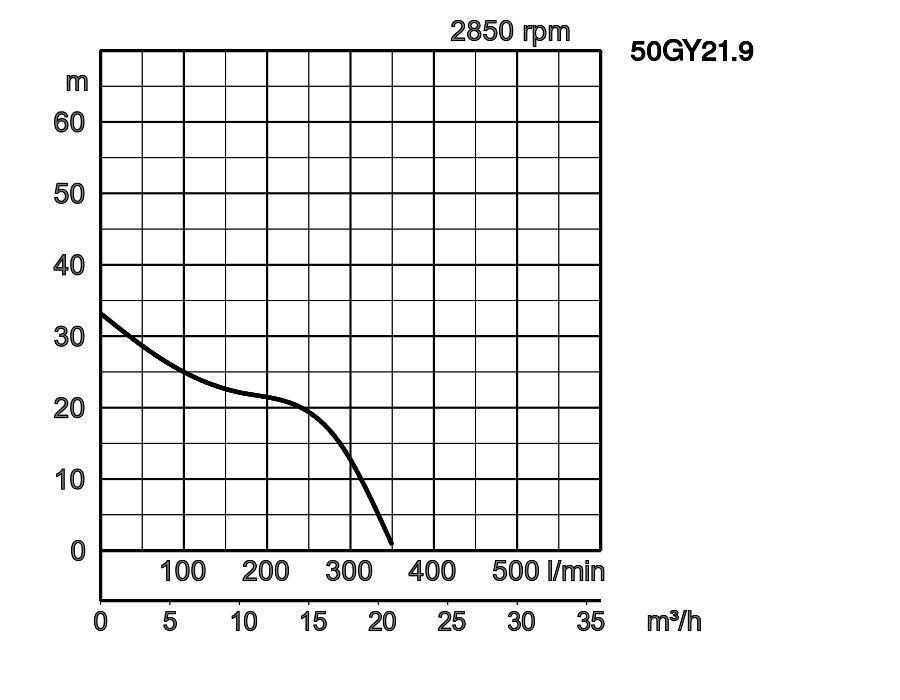

50GY21.9	TOS50GY21.9	6 print 50GY21.9_18.pdf	50	1,9	3	2850	33,2	350	direkt	42,4	38,5

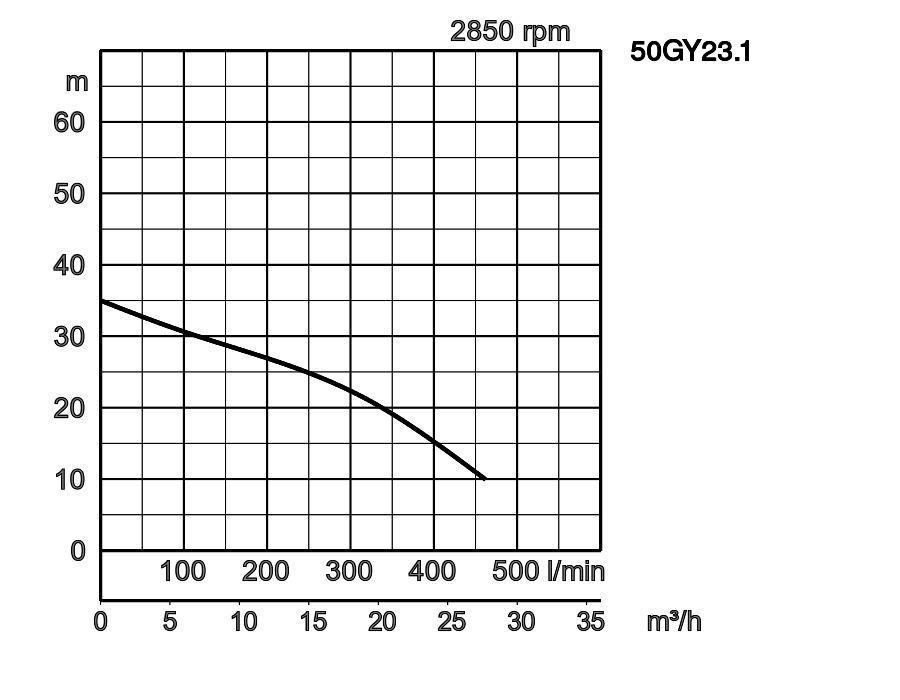

50GY23.1	TOS50GY23.1	7 print 50GY23.1_18.pdf	50	3,1	3	2850	35,0	460	direkt	49,8	45,9
50GY23.1H	TOS50GY23.1H	8 print 50GY23.1H_18.pdf	50	3,1	3	2850	38,3	395	direkt	49,8	45,9

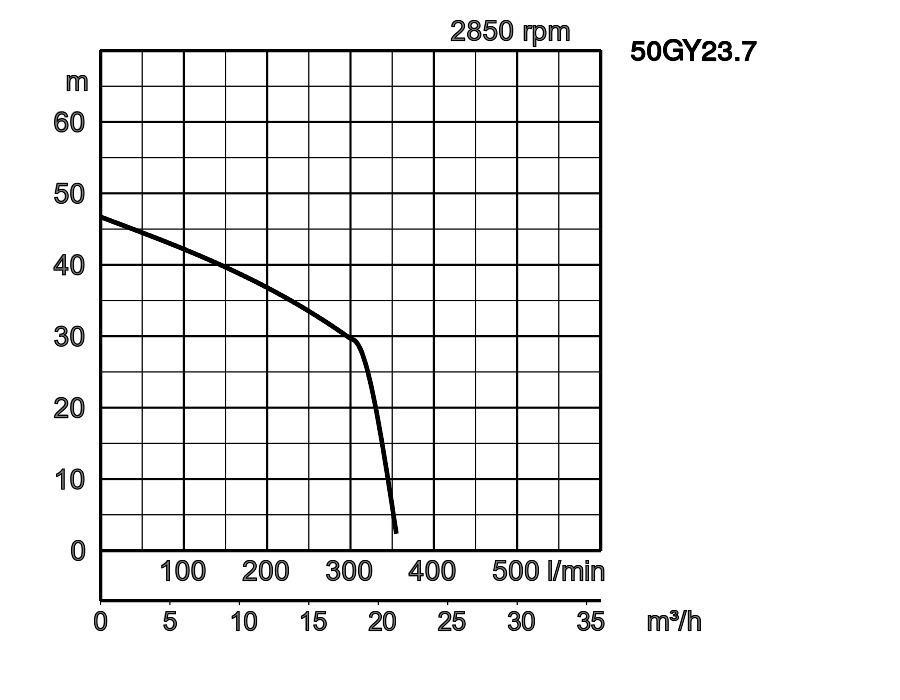

50GY23.7	TOS50GY23.7	9 print 50GY23.7_18.pdf	50	3,7	3	2850	46,7	355	star/delta (Y/D)	61,3	57,5

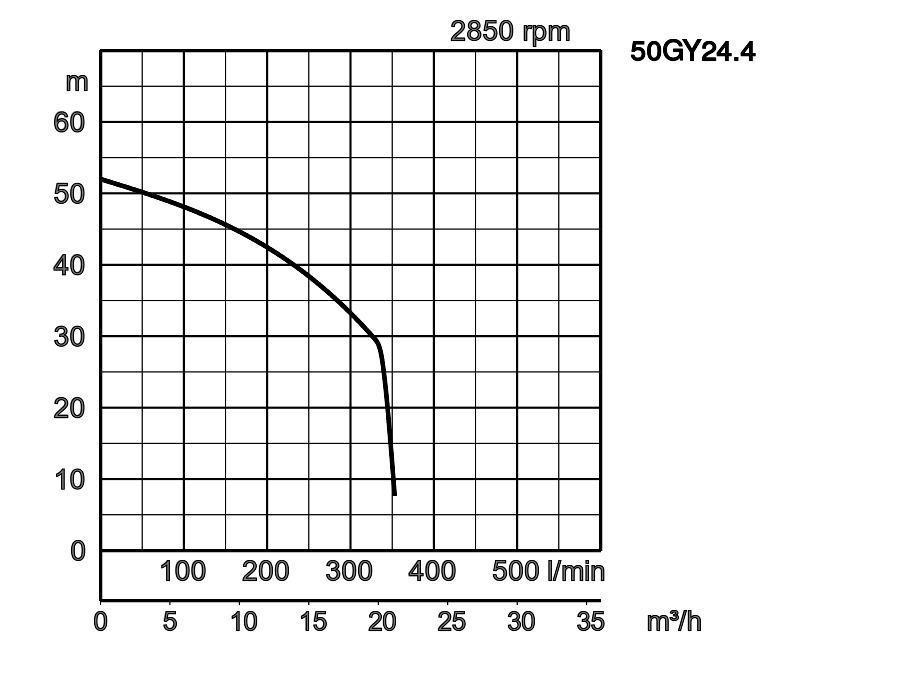

50GY24.4	TOS50GY24.4	10 print 50GY24.4_18.pdf	50	4,4	3	2850	52,0	355	star/delta (Y/D)	61,6	57,8

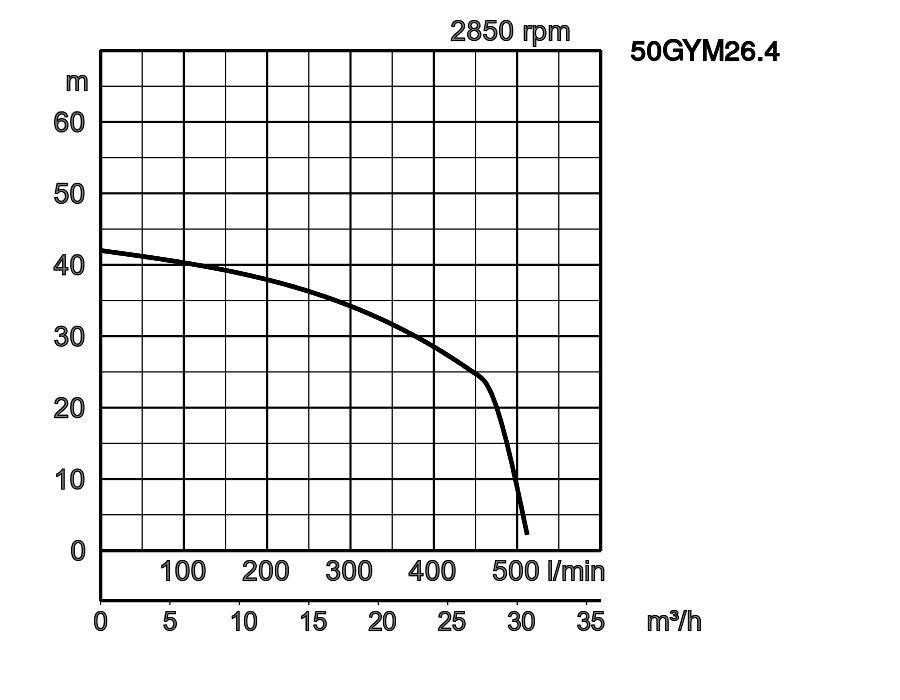

50GYM26.4	TOS50GYM26.4	11 print 50GYM26.4_18.pdf	50	6,4	3	2850	42,0	510	star/delta (Y/D)	107,2	107,4

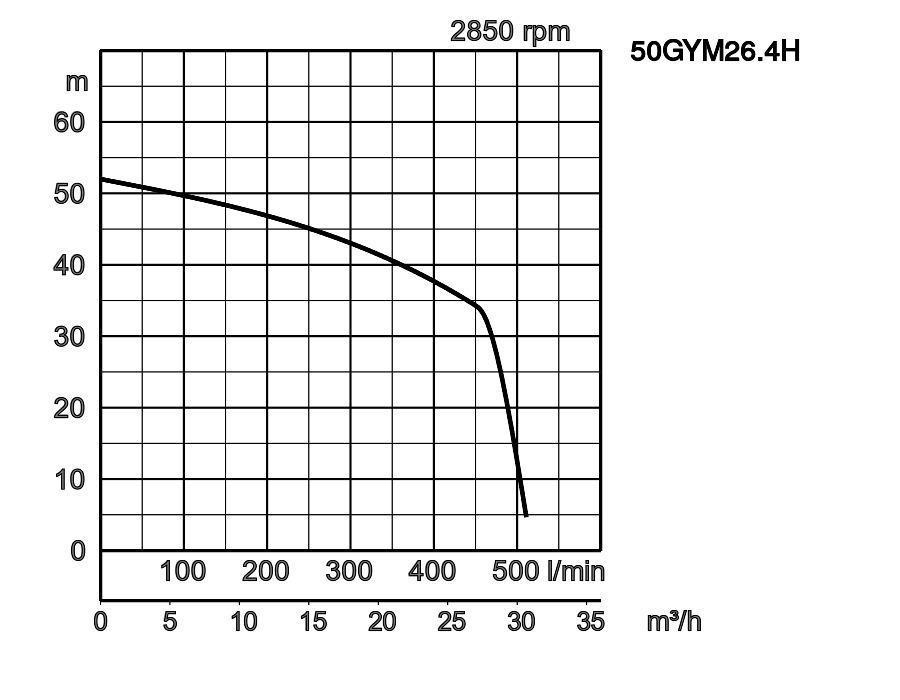

50GYM26.4H	TOS50GYM26.4H	12 print 50GYM26.4H_18.pdf	50	6,4	3	2850	52,0	510	star/delta (Y/D)	110,5	107,4

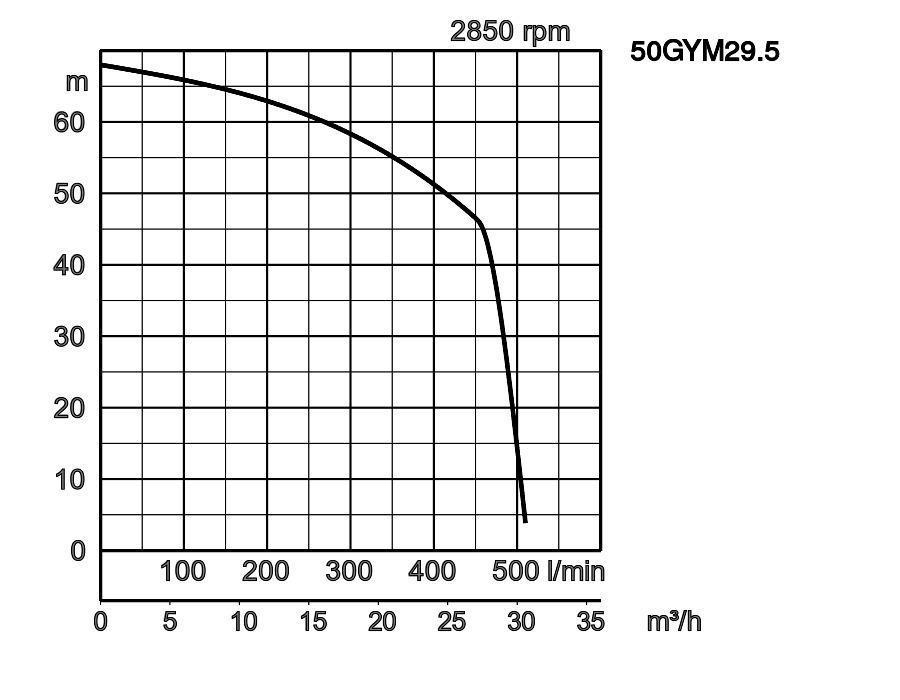

50GYM29.5	TOS50GYM29.5	13 print 50GYM29.5_18.pdf	50	9,5	3	2850	68,0	510	star/delta (Y/D)	113,4	110,3

ø Utlopp diameter mm			50mm
Pumpad vätska	Typ av vätska		Kommunalt avlopp
Pumpad vätska	Temperatur		0-35°C
Pump	Komponenter	Pumphjul	Flerväxlingskanalhjul med skärmekanism.
		Axeltätning	Dubbel mekanisk tätning
		Lager	Slutet kullager
	Material	Pumphjul	Grått gjutjärn EN-GJL-250
		Pumphus	Grått gjutjärn EN-GJL-250
		Axeltätning	SiC och radiell ring i oljebad, SiC, övre i oljebad
		Skäranordning	Rostfritt stål EN-X39CrMo17-1
Motor	Smörjning		Turbin olja (ISO VG32)
	Isolering		Isoleringsklass H
	Typ, poler		Induktionsmotor, 2 poler, IP68
	Fas / Spänning		1-fas 230V / 50Hz, 3-phase / 400V / 50Hz / d.o.l., 3-phase / 400V / 50Hz / s.d.
	Motorskydd (inbyggd)		Termiskt skydd Miniatyr
	Material	Pumphus	Grått gjutjärn EN-GJL-250
		Axel	Rostfritt stål EN-X5CrNiMo17-12-2
		Kabel	Gummi, H07RN8-F
Tryckanslutning			Fläns DIN/ANSI DN50 (PN10)
Tillbehör			Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ.

Dimensioner i mm:

50GY21.5S
50GY21.8S
50GY21.9
50GY21.6
50GY23.1
50GY23.7
50GY24.4
50GY23.1H

50GY21.1S
50GY2.9

50GYM26.4
50GYM26.4H
50GYM29.5

W1: lägsta vattennivå

Modell	A
50GY2.9	406
50GY21.1S	406
50GY21.5S	468
50GY21.8S	468
50GY21.6	468
50GY21.9	468
50GY23.1	505
50GY23.1H	505
50GY23.7	545
50GY24.4	545
50GYM26.4	771
50GYM26.4H	771
50GYM29.5	844

Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.

Dimensioner - gejder montage typ i mm:

Modell	B	C	D	E	F	G
50GY2.9	-	172	560	457	360	190
50GY21.1S	-	172	560	457	360	190
50GY21.5S	-	183	630	504	407	223
50GY21.8S	-	183	630	504	407	223
50GY21.6	-	183	630	504	407	223
50GY21.9	-	183	630	504	407	223
50GY23.1	-	183	672	504	407	223
50GY23.1H	-	183	672	504	407	223
50GY23.7	-	187	706	527	429	250
50GY24.4	-	187	706	527	429	250
50GYM26.4	790	-	-	-	-	-
50GYM26.4H	790	-	-	-	-	-
50GYM29.5	862	-	-	-	-	-
