UYZ-serien har en friströmsimpeller och ett brett pumphus. Med denna konstruktion förhindras igensättning av stora eller fibrösa föroreningar.
Du är här:
- Start >
- Sverige >
- Avloppspumpar & Industripumpar >
- Pumpar för avfallsvatten >
- 80UYZ

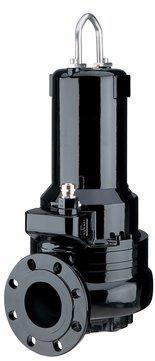

80UYZ | 400V / 3-fas / 50Hz
Downloads
Liknande serier

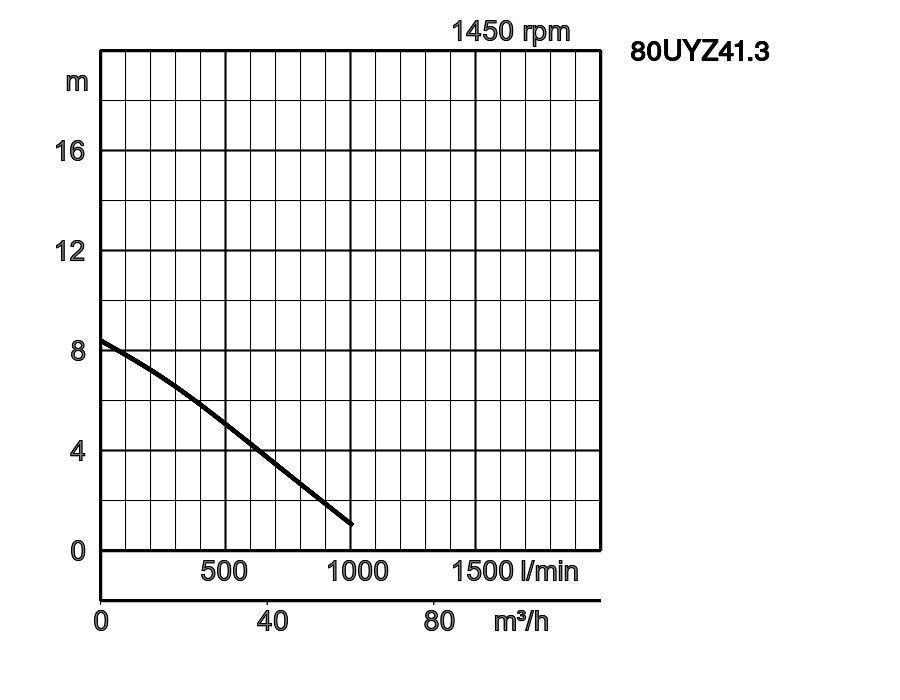

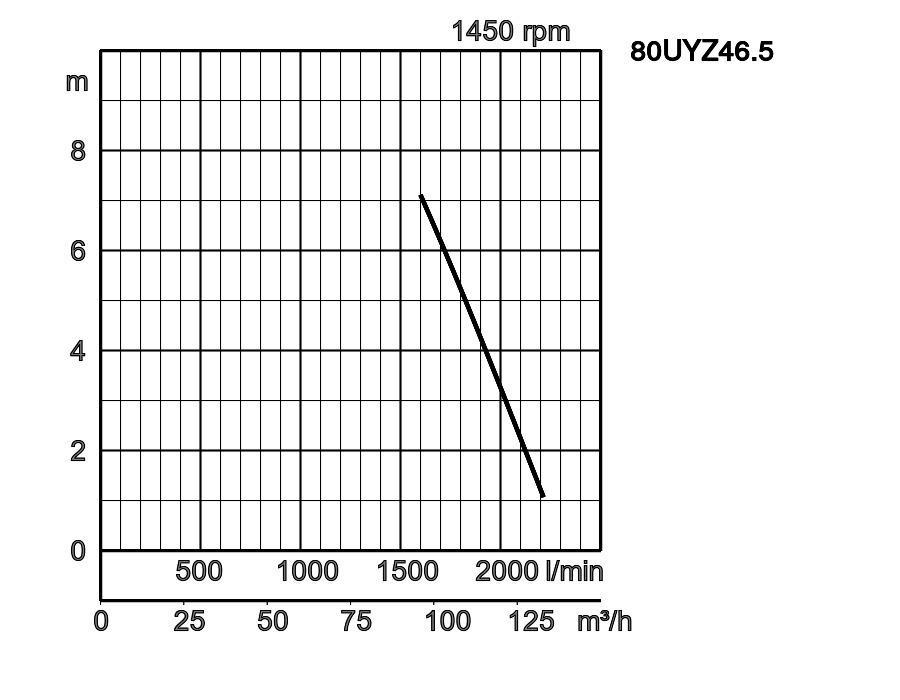

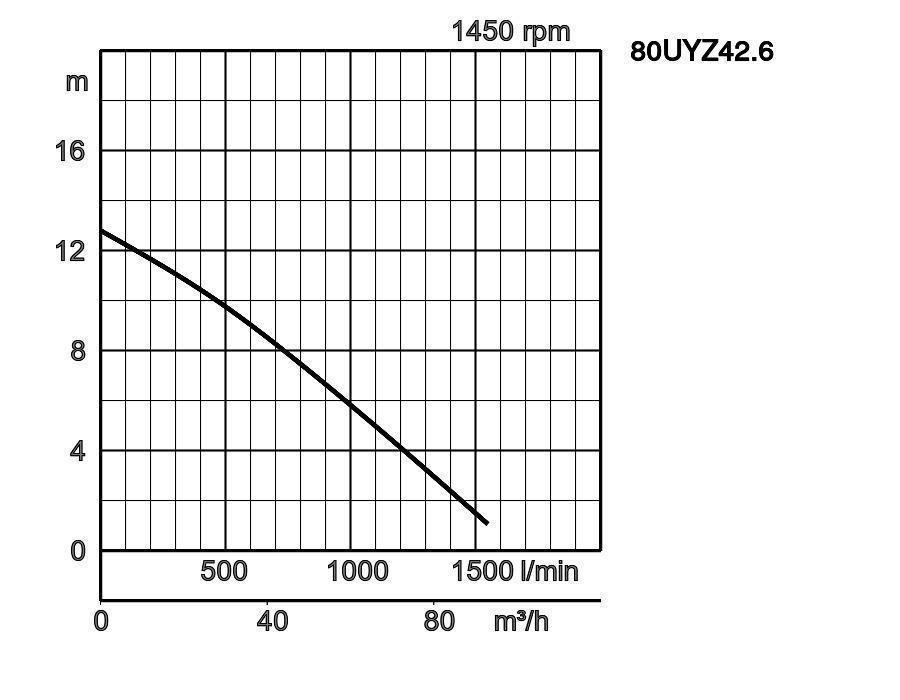

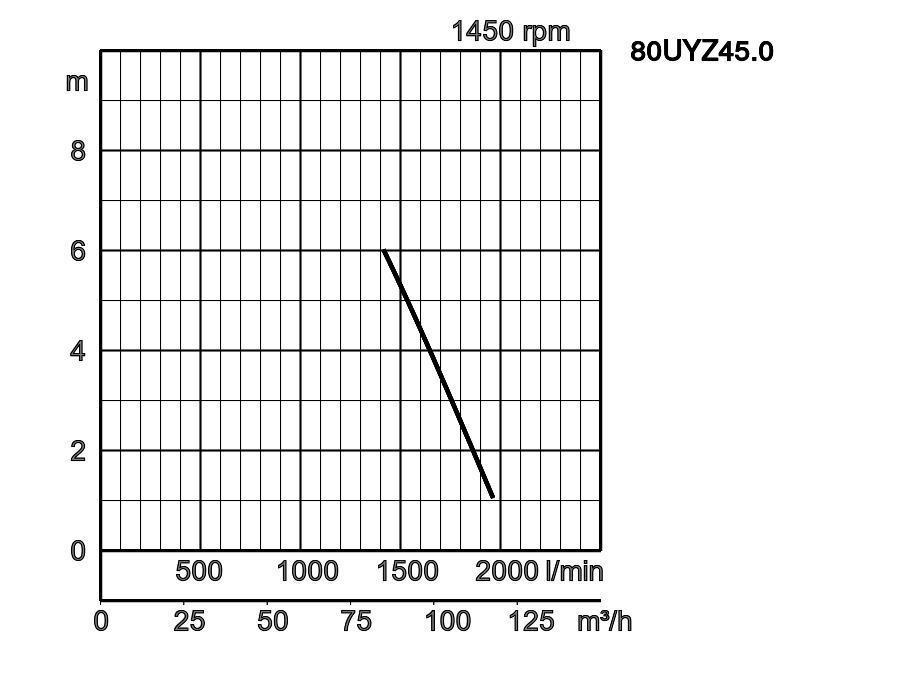

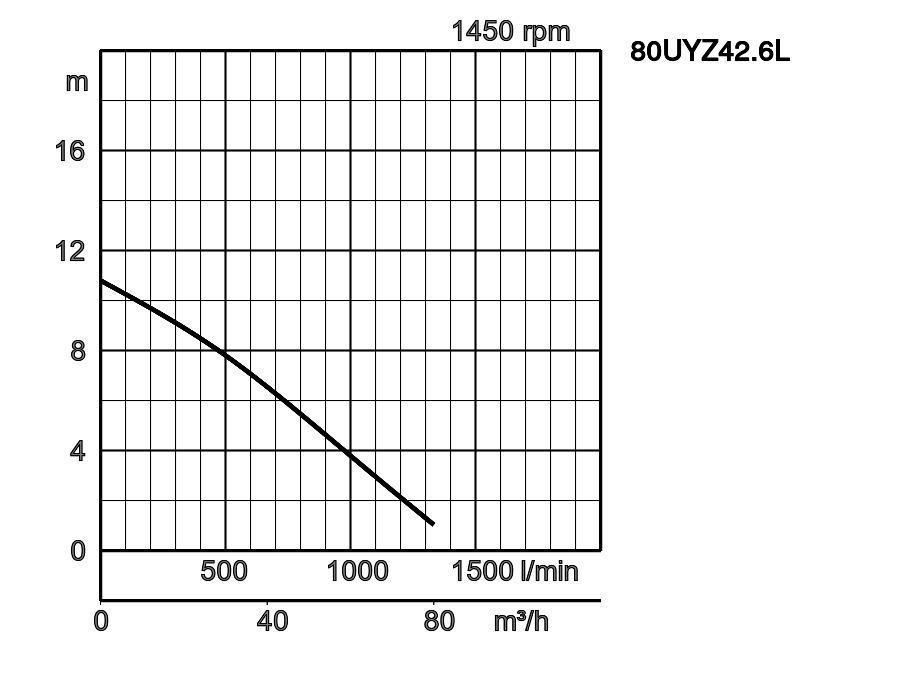

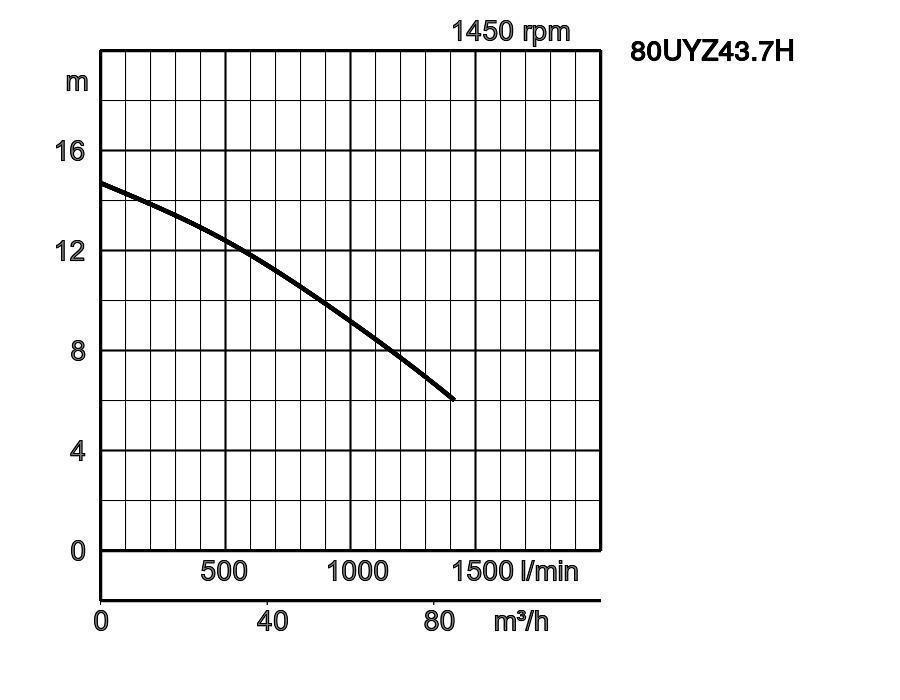

| Modell | Färgkod prestandakurva | utlopp dia. mm | Effekt kW | Faser | rpm | Tryckhöjd max. m | Kapacitet max. l/min | Start metod | Torrvikt kg * | Pumphjuls passage mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| fritt stående | med gejder koppling | fritt stående | med gejder koppling | |||||||||
| 80UYZ41.3 | TOS80UYZ41.3 | 80 | 1,3 | 3 | 1450 | 8,4 | 1000 | direkt | 78,0 | 62,7 | 80 | |
| 80UYZ42.6L | TOS80UYZ42.6L | 80 | 2,6 | 3 | 1450 | 10,8 | 1330 | direkt | 86,2 | 70,9 | 80 | |
| 80UYZ42.6 | TOS80UYZ42.6 | 80 | 2,6 | 3 | 1450 | 12,8 | 1548 | direkt | 86,3 | 71,0 | 80 | |
| 80UYZ43.7H | TOS80UYZ43.7H | 80 | 3,7 | 3 | 1450 | 14,7 | 1415 | star/delta (Y/D) | 123,7 | 108,4 | 80 | |
| 80UYZ45.0 | TOS80UYZ45.0 | 80 | 5,0 | 3 | 1450 | 6,0 | 1962 | star/delta (Y/D) | 127,2 | 112,0 | 80 | |
| 80UYZ46.5 | TOS80UYZ46.5 | 80 | 6,5 | 3 | 1450 | 7,0 | 2214 | star/delta (Y/D) | 130,1 | 114,8 | 80 | |
80UYZ41.3_18.pdf
| ø Utlopp diameter mm | 80mm | |||
|---|---|---|---|---|
| Pumpad vätska | Temperatur | 0-35°C, 0-40°C | ||
| Typ av vätska | Kommunalt avlopp | |||
| Pump | Komponenter | Pumphjul | Vortex pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Grått gjutjärn EN-GJL-250 | ||
| Pumphus | Grått gjutjärn EN-GJL-250 | |||
| Axeltätning | SiC, övre i oljebad | |||
| Slitring | Brons | |||
| Motor | Motorskydd (inbyggd) | Termiskt skydd Miniatyr | ||
| Isolering | Isoleringsklass H | |||
| Fas / Spänning | 3-phase / 400V / 50Hz / d.o.l., 3-phase / 400V / 50Hz / s.d. | |||
| Smörjning | Turbin olja (ISO VG32) | |||
| Typ, poler | Induktionsmotor, 4 poler, IP68 | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-250 | ||
| Axel | Rostfritt stål EN-X5CrNiMo17-12-2 | |||
| Kabel | Gummi, H07RN8-F | |||
| Tryckanslutning | Fläns DIN/ANSI DN80 (PN10) | |||
| Tillbehör | Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ. | |||
Dimensioner i mm:
-
-
- 80UYZ41.3
- 80UYZ42.6L
- 80UYZ43.7H
- 80UYZ42.6
- 80UYZ45.0
- 80UYZ46.5
W1: lägsta vattennivå
| Modell | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80UYZ41.3 | 526 | 365 | 220 | 290 | 145 | 80 | 100 | 3" | - | - | - | 395 | 589 | 137 |
| 80UYZ42.6L | 563 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ42.6 | 563 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ43.7H | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ45.0 | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ46.5 | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.
Dimensioner - gejder montage typ i mm:
| Modell | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80UYZ41.3 | 526 | 365 | 220 | 290 | 145 | 722 | 80 | 100 | 112 |
| 80UYZ42.6L | 563 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ42.6 | 563 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ43.7H | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ45.0 | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ46.5 | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
-
-
- 80UYZ41.3
- 80UYZ42.6L
- 80UYZ43.7H
- 80UYZ42.6
- 80UYZ45.0
- 80UYZ46.5
W1: lägsta vattennivå
