Avloppspump utrustad med en friströmsimpeller och ett brett pumphus. Med denna konstruktion förhindras igensättning av stora eller fibrösa föroreningar. Pumparna är utrustade med en fuktsensor och kylmantel som standard och kan därför användas både för våt och torr installation. Explosionssäker version som tillval.
| Modell | Färgkod prestandakurva | utlopp dia. mm | Effekt kW | Faser | rpm | Tryckhöjd max. m | Kapacitet max. l/min | Start metod | Torrvikt kg * | Pumphjuls passage mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| fritt stående | med gejder koppling | fritt stående | med gejder koppling | |||||||||

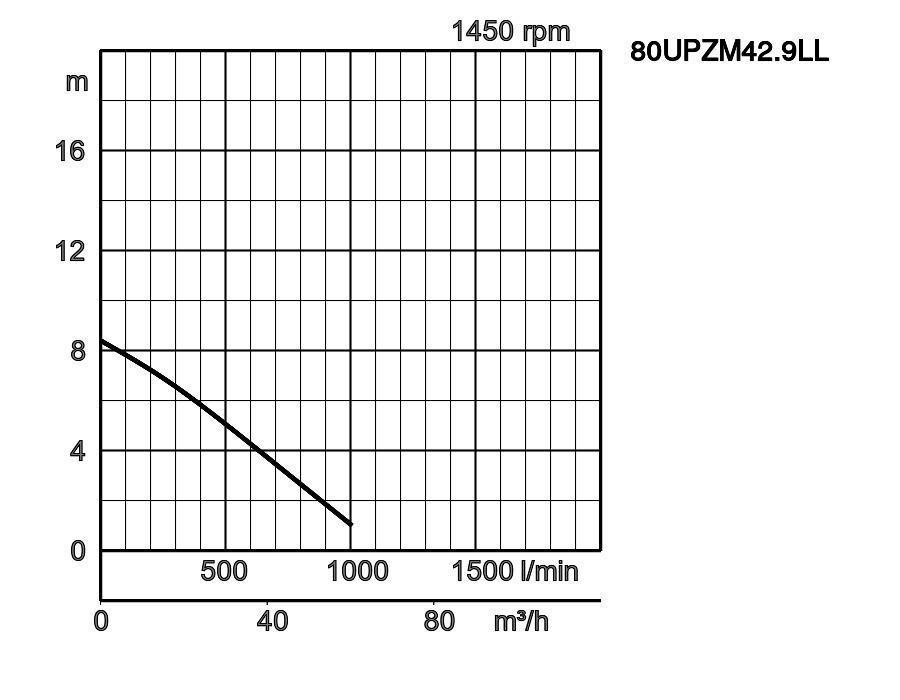

| 80UPZM42.9LL | TOS80UPZM42.9LL | 80 | 2,9 | 3 | 1450 | 8,4 | 1005 | direkt | 121,0 | 121,0 | 80 | |

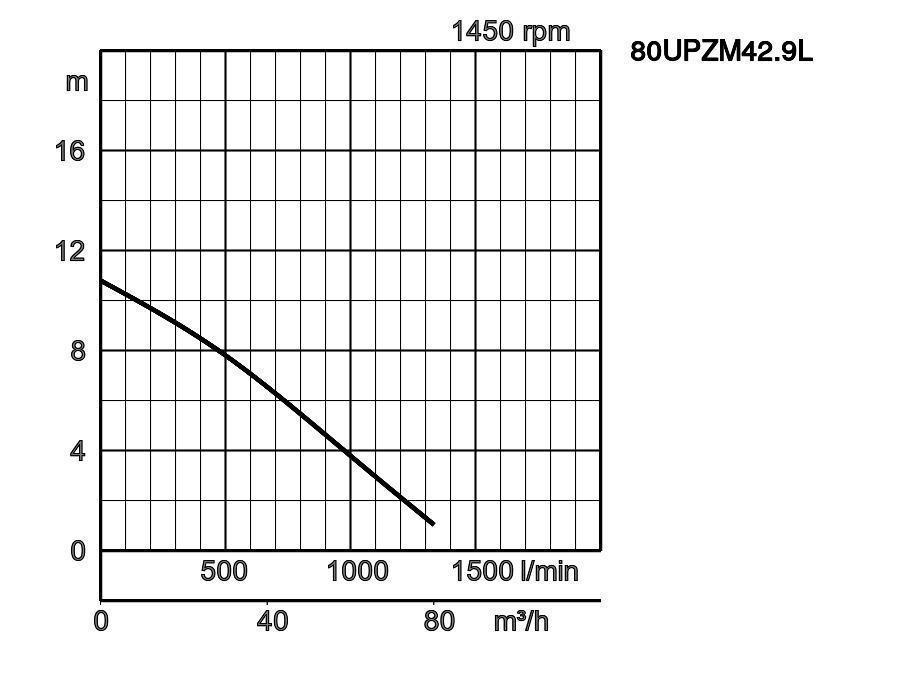

| 80UPZM42.9L | TOS80UPZM42.9L | 80 | 2,9 | 3 | 1450 | 10,8 | 1333 | direkt | 122,0 | 122,0 | 80 | |

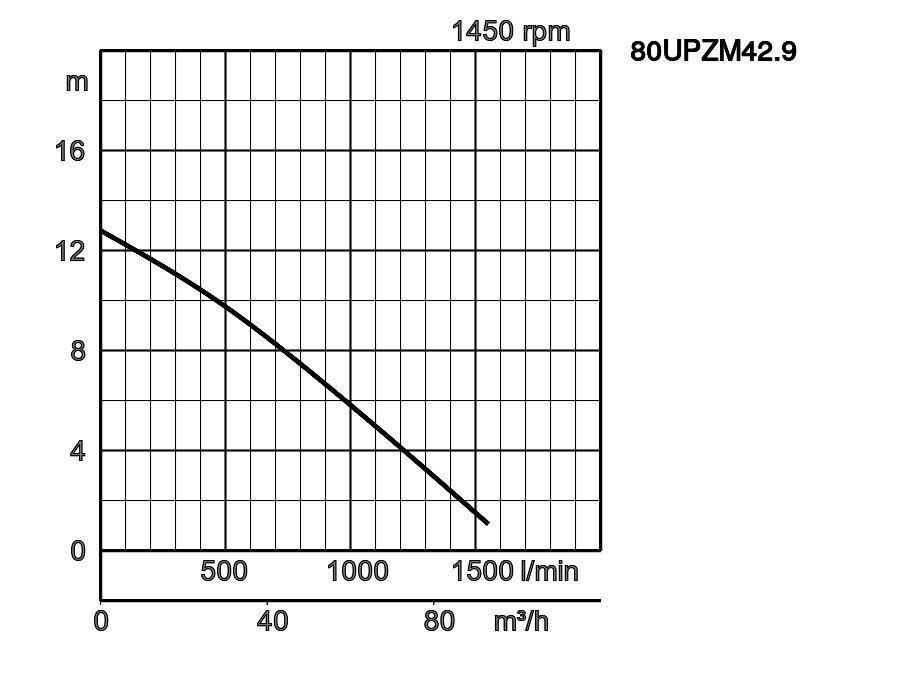

| 80UPZM42.9 | TOS80UPZM42.9 | 80 | 2,9 | 3 | 1450 | 12,8 | 1550 | direkt | 122,0 | 122,0 | 80 | |

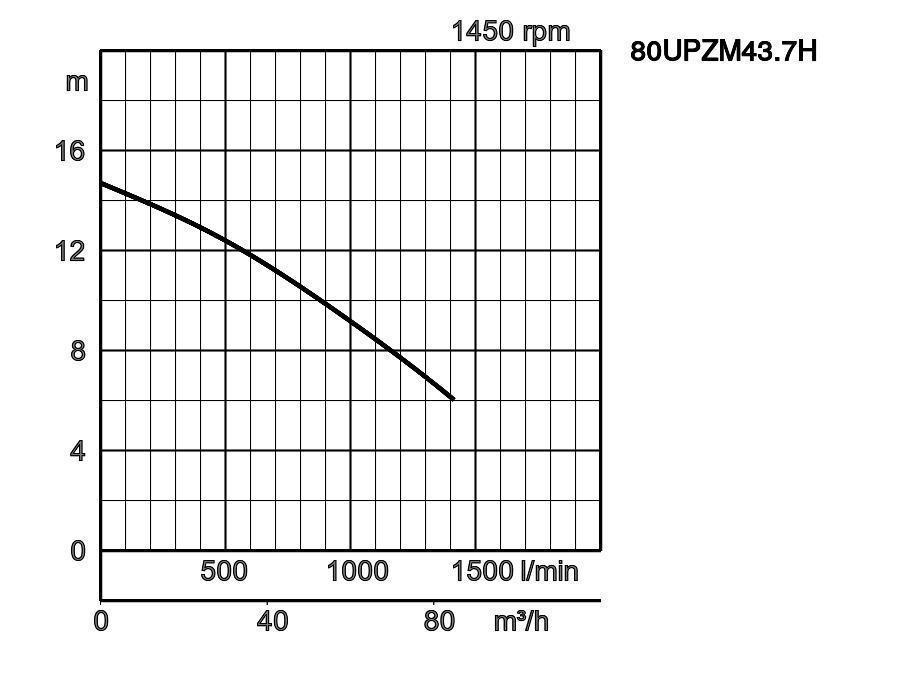

| 80UPZM43.7H | TOS80UPZM43.7H | 80 | 3,7 | 3 | 1450 | 14,7 | 1413 | star/delta (Y/D) | 122,0 | 122,0 | 80 | |

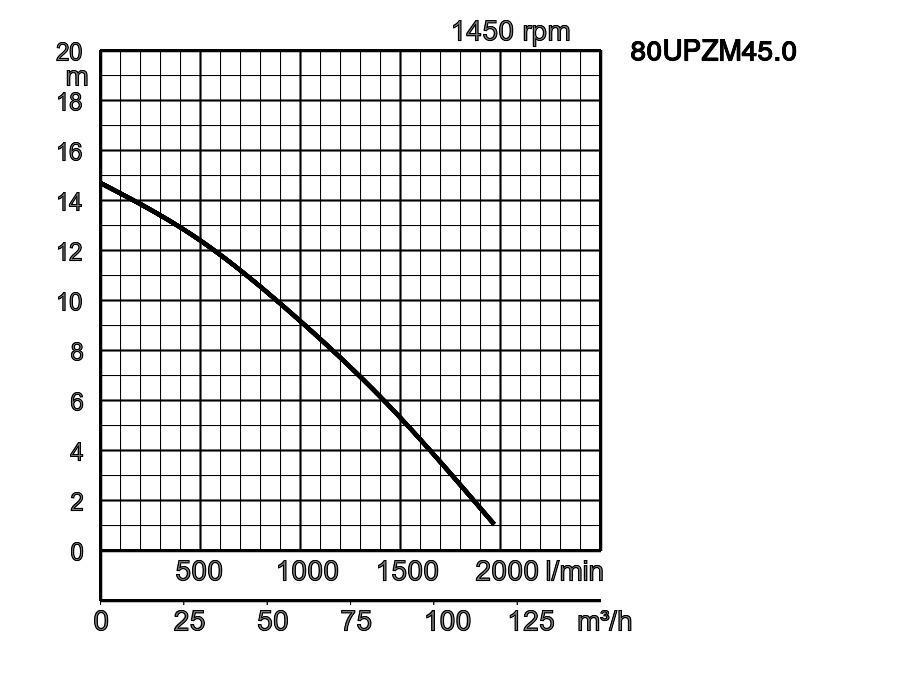

| 80UPZM45.0 | TOS80UPZM45.0 | 80 | 5,0 | 3 | 1450 | 14,7 | 1967 | star/delta (Y/D) | 122,0 | 122,0 | 80 | |

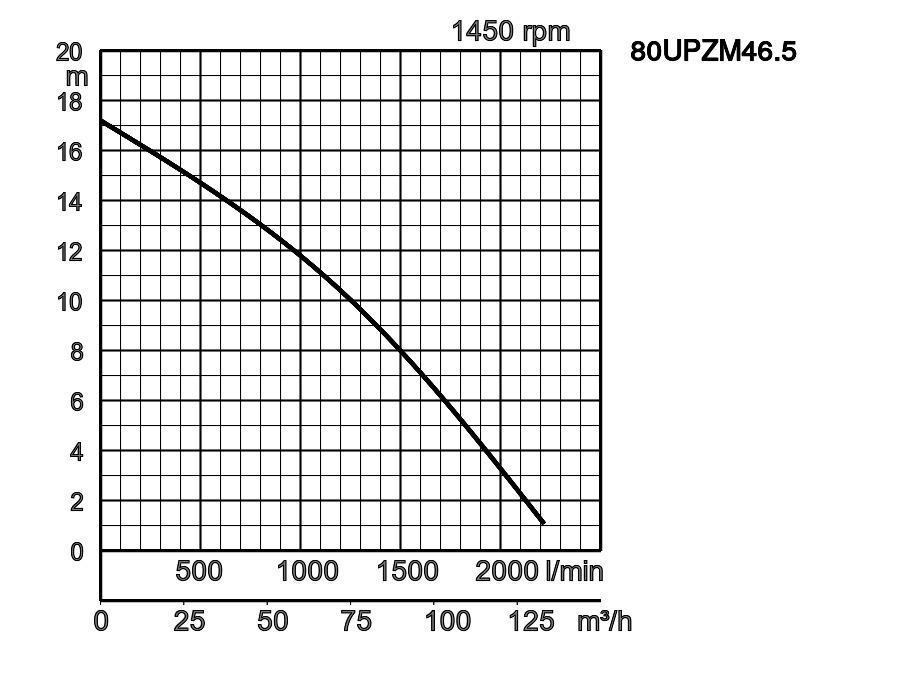

| 80UPZM46.5 | TOS80UPZM46.5 | 80 | 6,5 | 3 | 1450 | 17,2 | 2217 | star/delta (Y/D) | 139,0 | 139,0 | 80 | |
| ø Utlopp diameter mm | 80mm | |||
|---|---|---|---|---|
| Pumpad vätska | Typ av vätska | Kommunalt avlopp | ||
| Temperatur | 0-40°C | |||
| Pump | Komponenter | Pumphjul | Vortex pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Grått gjutjärn EN-GJL-250 | ||
| Pumphus | Grått gjutjärn EN-GJL-250 | |||
| Axeltätning | SiC, övre i oljebad | |||
| Slitring | Brons | |||
| Motor | Isolering | Isoleringsklass H | ||
| Motorskydd (inbyggd) | Termiskt skydd Miniatyr | |||
| Typ, poler | Induktionsmotor, 4 poler, IP68 | |||
| Smörjning | Turbin olja (ISO VG32) | |||
| Fas / Spänning | 3-phase / 400V / 50Hz / d.o.l., 3-phase / 400V / 50Hz / s.d. | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-250 | ||
| Axel | Rostfritt stål EN-X14CrMoS17 | |||
| Kabel | Gummi, H07RN8-F | |||
| Tryckanslutning | Fläns DIN/ANSI DN80 (PN10) | |||
| Tillbehör | Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ. | |||
| Modell | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80UPZM42.9LL | 722 | 375 | 220 | 310 | 155 | 80 | 100 | 3" | - | - | - | 395 | 598 | 137 |
| 80UPZM42.9L | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM42.9 | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM43.7H | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM45.0 | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM46.5 | 792 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| Modell | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80UPZM42.9LL | 722 | 375 | 220 | 310 | 155 | 742 | 80 | 100 | 112 |
| 80UPZM42.9L | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM42.9 | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM43.7H | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM45.0 | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM46.5 | 792 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
