En sluten enkanalsimpeller säkerställer att avloppsvatten som innehåller slam och fibrösa ämnen kan pumpas ut effektivt utan att sättas igen.
Du är här:
- Start >
- Sverige >
- Avloppspumpar & Industripumpar >
- Pumpar för avfallsvatten >
- 80BYZ

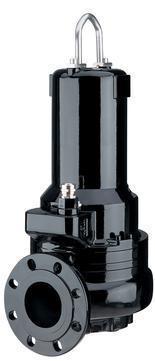

80BYZ | 400V / 3-fas / 50Hz
Downloads
| Modell | Färgkod prestandakurva | utlopp dia. mm | Effekt kW | Faser | rpm | Tryckhöjd max. m | Kapacitet max. l/min | Start metod | Torrvikt kg * | Pumphjuls passage mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| fritt stående | med gejder koppling | fritt stående | med gejder koppling | |||||||||

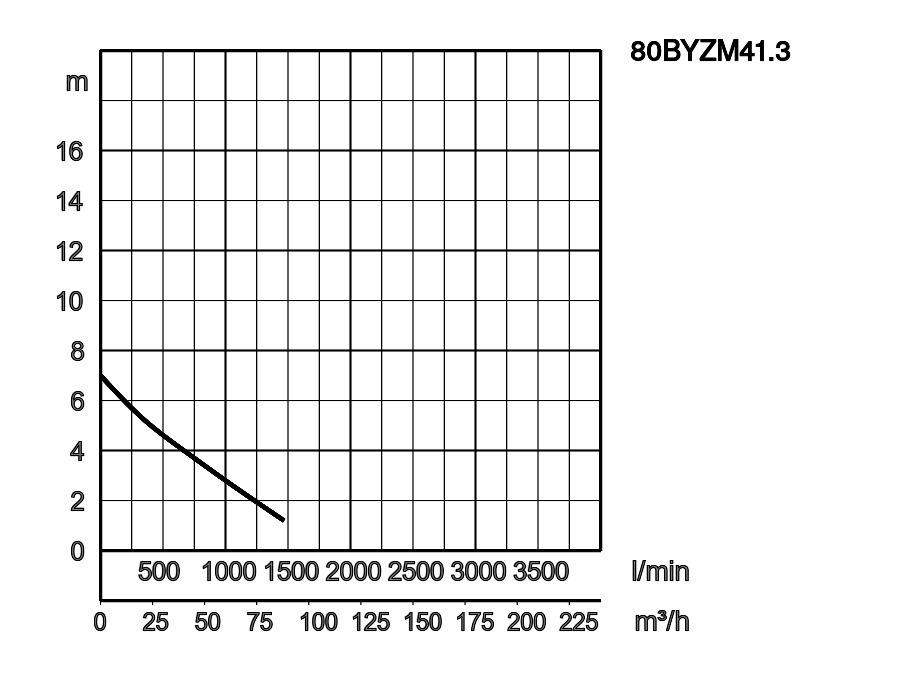

| 80BYZ41.3 | TOS80BYZ41.3 | 80 | 1,3 | 3 | 1450 | 7,0 | 1467 | direkt | 74,0 | 74,0 | 80 | |

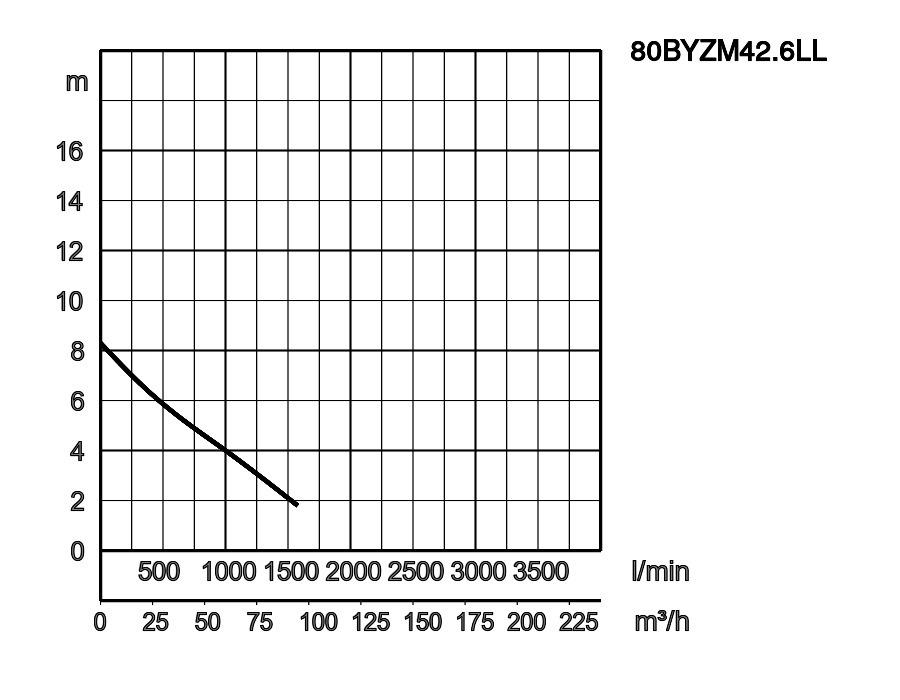

| 80BYZ42.6LL | TOS80BYZ42.6LL | 80 | 2,6 | 3 | 1450 | 8,3 | 1576 | direkt | 80,0 | 80,0 | 80 | |

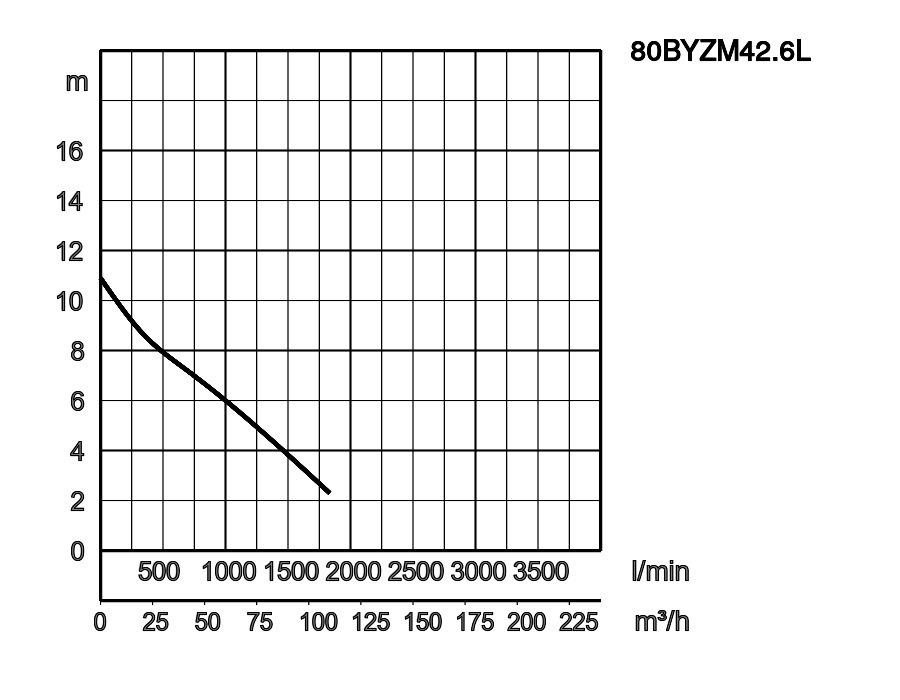

| 80BYZ42.6L | TOS80BYZ42.6L | 80 | 2,6 | 3 | 1450 | 10,9 | 1833 | direkt | 82,0 | 82,0 | 80 | |
| 80BYZ42.6 | TOS80BYZ42.6 | 80 | 2,6 | 3 | 1450 | 12,6 | 2000 | direkt | 82,0 | 82,0 | 80 | |

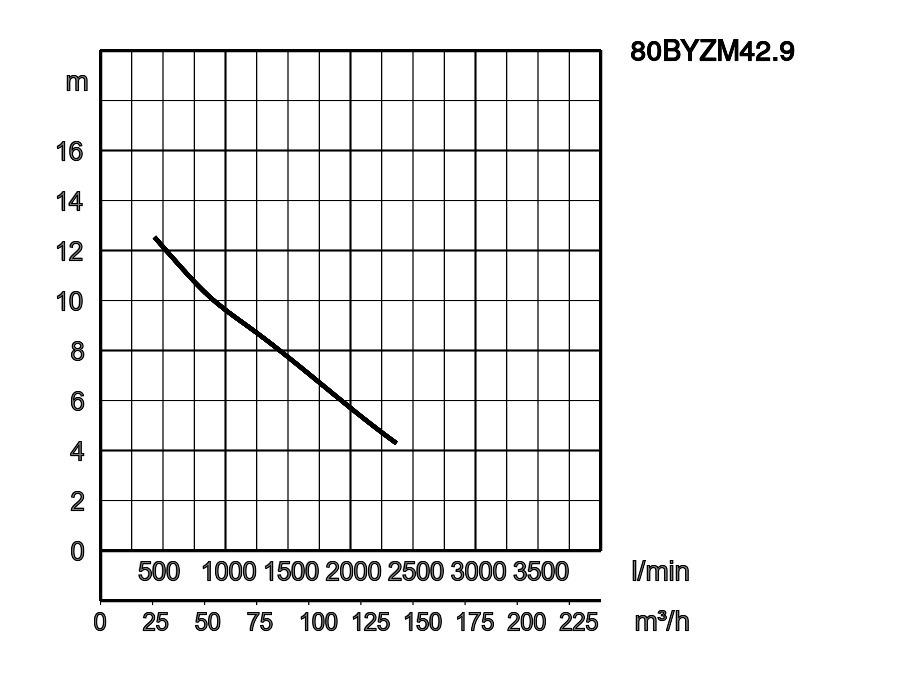

| 80BYZ42.9 | TOS80BYZ42.9 | 80 | 2,9 | 3 | 1450 | 12,4 | 2366 | direkt | 117,0 | 117,0 | 80 | |

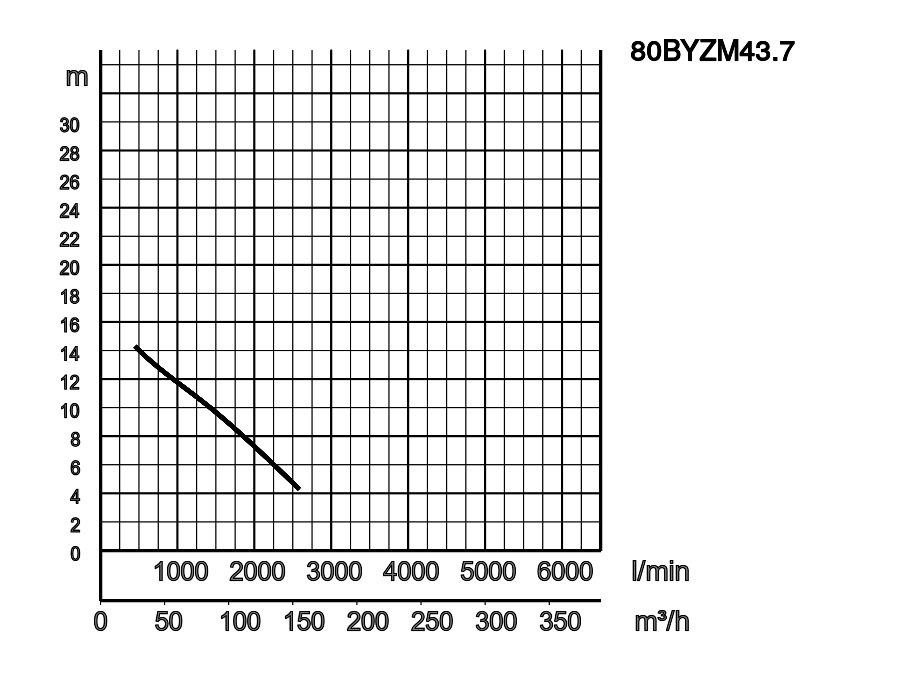

| 80BYZ43.7 | TOS80BYZ43.7 | 80 | 3,7 | 3 | 1450 | 14,4 | 2583 | star/delta (Y/D) | 121,0 | 121,0 | 80 | |

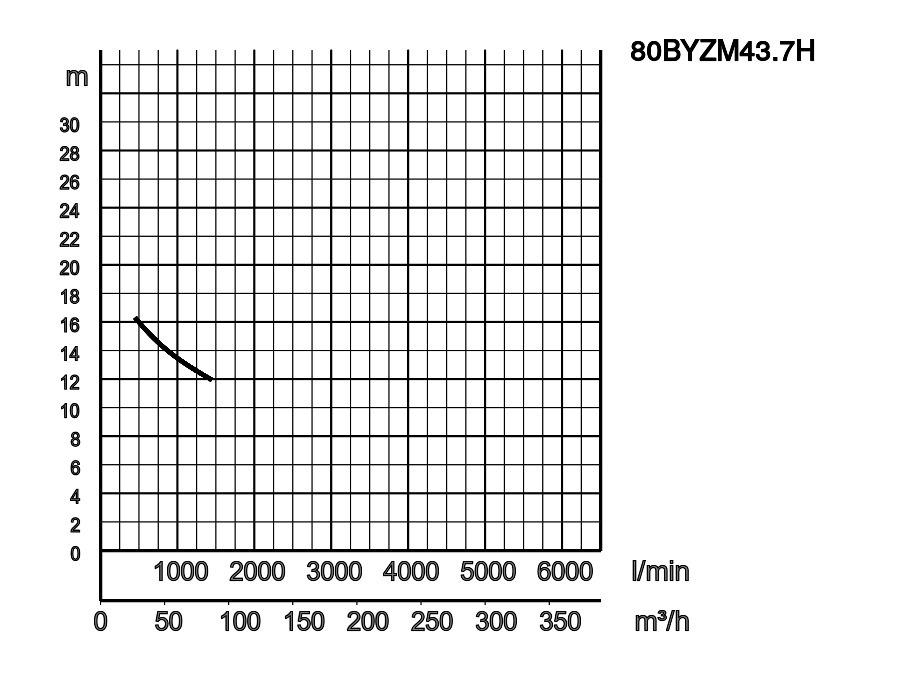

| 80BYZ43.7H | TOS80BYZ43.7H | 80 | 3,7 | 3 | 1450 | 16,1 | 1445 | star/delta (Y/D) | 121,0 | 121,0 | 80 | |

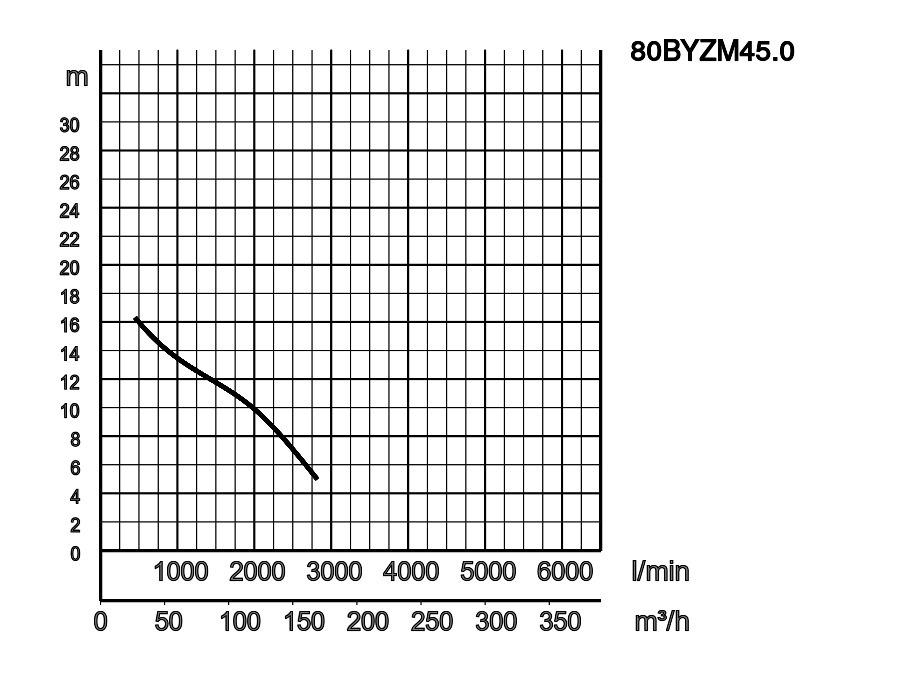

| 80BYZ45.0 | TOS80BYZ45.0 | 80 | 5,0 | 3 | 1450 | 16,1 | 2817 | star/delta (Y/D) | 131,0 | 131,0 | 80 | |

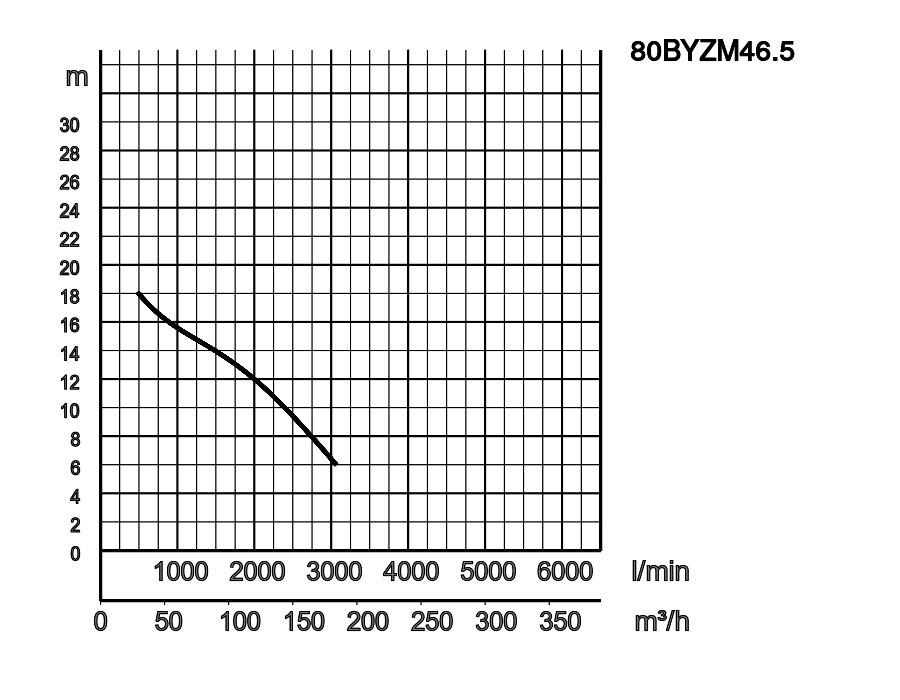

| 80BYZ46.5 | TOS80BYZ46.5 | 80 | 6,5 | 3 | 1450 | 18,0 | 3067 | star/delta (Y/D) | 134,0 | 134,0 | 80 | |
80BYZ41.3_18.pdf
| ø Utlopp diameter mm | 80mm | |||
|---|---|---|---|---|
| Pumpad vätska | Temperatur | 0-40°C | ||
| Typ av vätska | Kommunalt avlopp | |||
| Pump | Komponenter | Pumphjul | Enkanaligt pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Grått gjutjärn EN-GJL-250 | ||
| Pumphus | Grått gjutjärn EN-GJL-250 | |||
| Axeltätning | SiC, övre i oljebad | |||
| Slitring | Brons | |||
| Motor | Isolering | Isoleringsklass H | ||
| Fas / Spänning | 3-phase / 400V / 50Hz / d.o.l., 3-phase / 400V / 50Hz / s.d. | |||
| Smörjning | Turbin olja (ISO VG32) | |||
| Motorskydd (inbyggd) | Termiskt skydd Miniatyr | |||
| Typ, poler | Induktionsmotor, 4 poler, IP68 | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-250 | ||
| Axel | Rostfritt stål EN-X14CrMoS17 | |||
| Kabel | Gummi, H07RN8-F | |||
| Tryckanslutning | Fläns DIN/ANSI DN80 (PN10) | |||
| Tillbehör | Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ. | |||
Dimensioner i mm:
-
-
- 80BYZ41.3
- 80BYZ42.6
- 80BYZ43.7H
- 80BYZ43.7
- 80BYZ45.0
- 80BYZ46.5
- 80BYZ42.6L
- 80BYZ42.6LL
- 80BYZ42.9
W1: lägsta vattennivå
| Modell | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80BYZ41.3 | 517 | 360 | 200 | 305 | 145 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BYZ42.6LL | 554 | 360 | 200 | 305 | 145 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BYZ42.6L | 554 | 360 | 200 | 305 | 145 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BYZ42.6 | 554 | 360 | 200 | 305 | 145 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BYZ42.9 | 692 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BYZ43.7 | 692 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BYZ43.7H | 692 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BYZ45.0 | 765 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BYZ46.5 | 765 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.
Dimensioner - gejder montage typ i mm:
| Modell | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80BYZ41.3 | 517 | 360 | 200 | 305 | 145 | 727 | 80 | 100 | 97 |
| 80BYZ42.6LL | 554 | 360 | 200 | 305 | 145 | 727 | 80 | 100 | 97 |
| 80BYZ42.6L | 554 | 360 | 200 | 305 | 145 | 727 | 80 | 100 | 97 |
| 80BYZ42.6 | 554 | 360 | 200 | 305 | 145 | 727 | 80 | 100 | 97 |
| 80BYZ42.9 | 692 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BYZ43.7 | 692 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BYZ43.7H | 692 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BYZ45.0 | 765 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BYZ46.5 | 765 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
-
-
- 80BYZ41.3
- 80BYZ42.6
- 80BYZ43.7H
- 80BYZ43.7
- 80BYZ45.0
- 80BYZ46.5
- 80BYZ42.6L
- 80BYZ42.6LL
- 80BYZ42.9
W1: lägsta vattennivå
