Öppen flerbladig kanalimpeller med skärmekanism Denna konstruktion säkerställer att fibrösa främmande föremål skärs upp och avlopp förflyttas utan igensättning.
Du är här:
50GP | 400V / 3-fas / 50Hz
Downloads

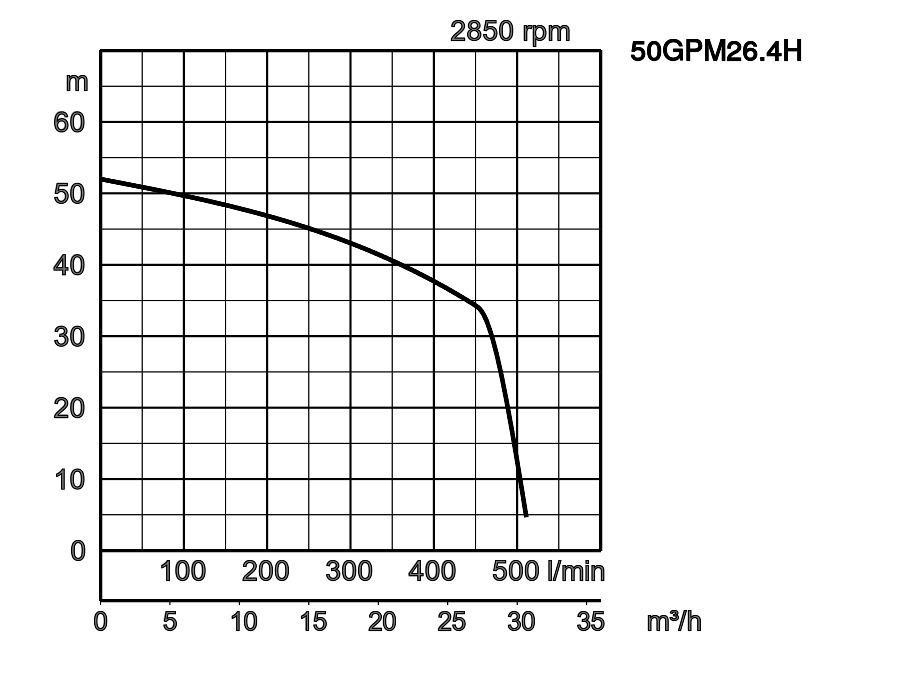

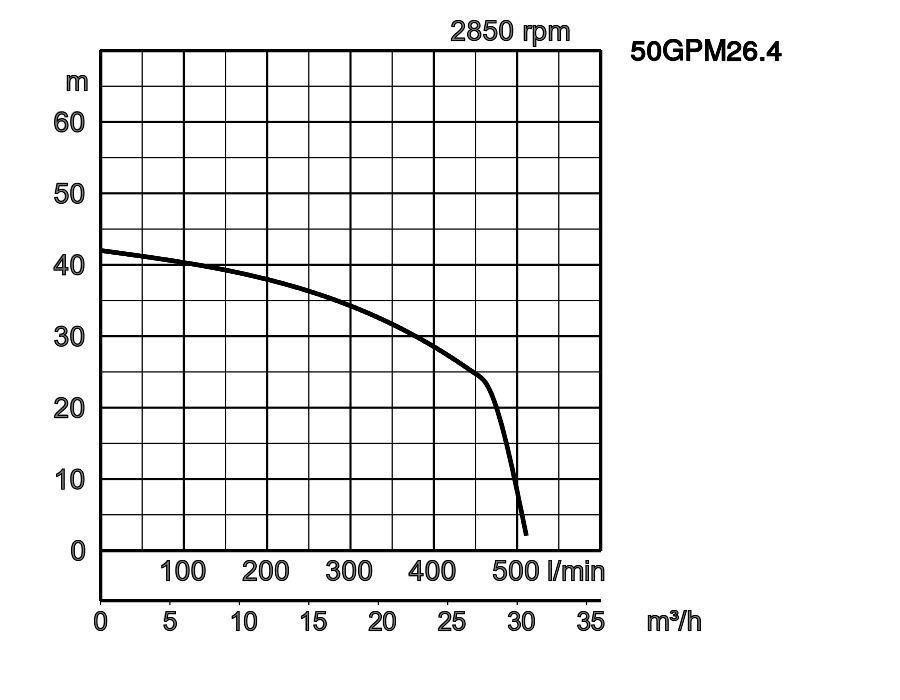

| Modell | Färgkod prestandakurva | utlopp dia. mm | Effekt kW | Faser | rpm | Tryckhöjd max. m | Kapacitet max. l/min | Start metod | Torrvikt kg * | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| fritt stående | med gejder koppling | fritt stående | med gejder koppling | ||||||||
| 50GPM26.4 | TOS50GYM26.4 | 50 | 6,4 | 3 | 2850 | 42,0 | 510 | star/delta (Y/D) | 108,0 | 104,0 | |
| 50GPM26.4H | TOS50GYM26.4H | 50 | 6,4 | 3 | 2850 | 52,0 | 510 | star/delta (Y/D) | 108,0 | 104,0 | |
| 50GPM29.5 | TOS50GYM29.5 | 50 | 9,5 | 3 | 2850 | 68,0 | 510 | star/delta (Y/D) | 111,0 | 107,0 | |
50GPM26.4_18.pdf
| ø Utlopp diameter mm | 50mm | |||
|---|---|---|---|---|
| Pumpad vätska | Temperatur | 0-40°C | ||
| Typ av vätska | Kommunalt avlopp | |||
| Pump | Komponenter | Pumphjul | Flerväxlingskanalhjul med skärmekanism. | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Grått gjutjärn EN-GJL-250 | ||
| Pumphus | Grått gjutjärn EN-GJL-250 | |||
| Axeltätning | SiC, övre i oljebad | |||
| Skäranordning | Rostfritt stål EN-X39CrMo17-1 | |||
| Motor | Typ, poler | Induktionsmotor, 2 poler, IP68 | ||
| Motorskydd (inbyggd) | Termiskt skydd Miniatyr | |||
| Smörjning | Turbin olja (ISO VG32) | |||
| Fas / Spänning | 3-phase / 400V / 50Hz / s.d. | |||
| Isolering | Isoleringsklass H | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-250 | ||
| Axel | Rostfritt stål EN-X5CrNiMo17-12-2 | |||
| Kabel | Gummi, H07RN8-F | |||
| Tryckanslutning | Fläns DIN/ANSI DN50 (PN10) | |||
| Tillbehör | Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ. | |||
Dimensioner i mm:
-
-
- 50GPM26.4
- 50GPM26.4H
- 50GPM29.5
W1: lägsta vattennivå
| Modell | A |
|---|---|
| 50GPM26.4 | 795 |
| 50GPM26.4H | 795 |
| 50GPM29.5 | 865 |
Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.
Dimensioner - gejder montage typ i mm:
| Modell | B |
|---|---|
| 50GPM26.4 | 815 |
| 50GPM26.4H | 815 |
| 50GPM29.5 | 885 |
-
-
- 50GPM26.4
- 50GPM26.4H
- 50GPM29.5
W1: lägsta vattennivå
