300BY | 400V / 3-fas / 50Hz

En sluten tvåkanalsimpeller säkerställer att avloppsvatten som innehåller slam och fibrösa ämnen kan pumpas ut effektivt utan att sättas igen.

Prestationskurvor & Specifikationer Material Mått

Modell		Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	Torrvikt kg *		Pumphjuls passage mm
fritt stående	med gejder koppling	Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	fritt stående	med gejder koppling	Pumphjuls passage mm

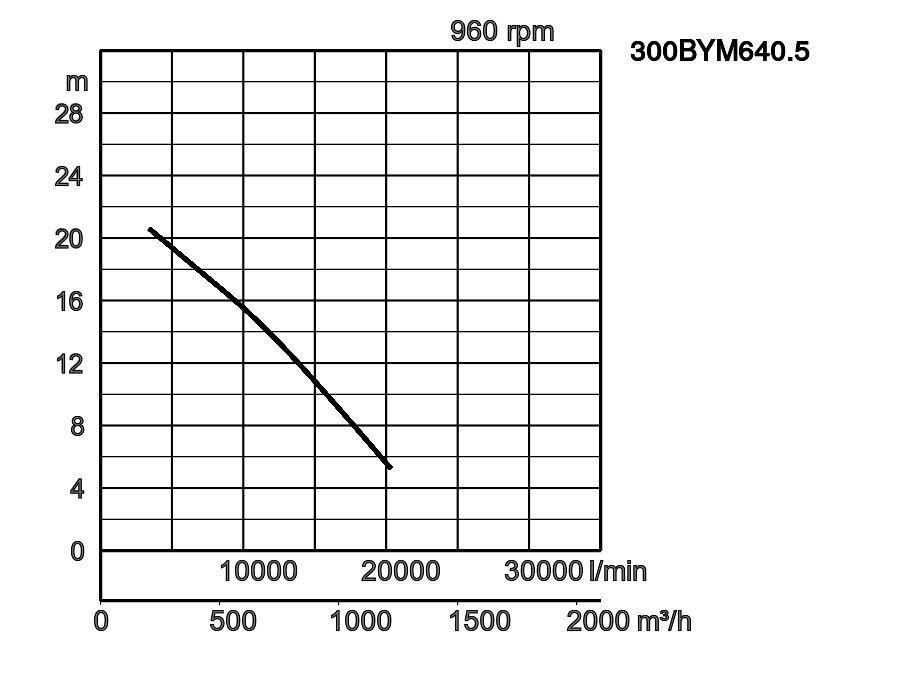

300BYM640.5	TOS300BYM640.5	1 print 300BYM640.5_18.pdf	300	40,5	3	960	20,6	20333	star/delta (Y/D)	1000,3	1000,3	150

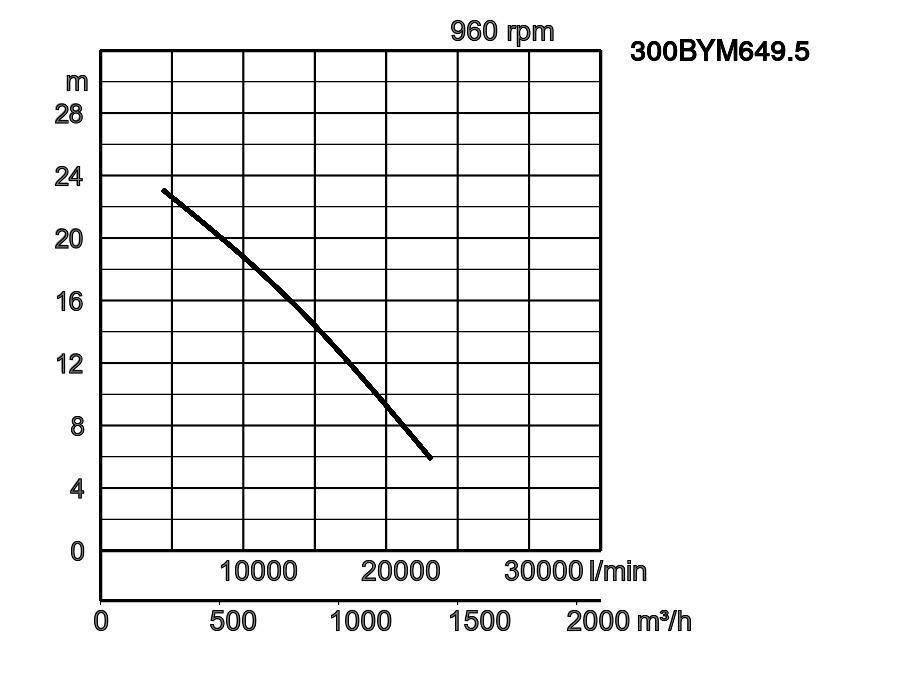

300BYM649.5	TOS300BYM649.5	2 print 300BYM649.5_18.pdf	300	49,5	3	960	23,1	23167	star/delta (Y/D)	1022,9	1022,9	150

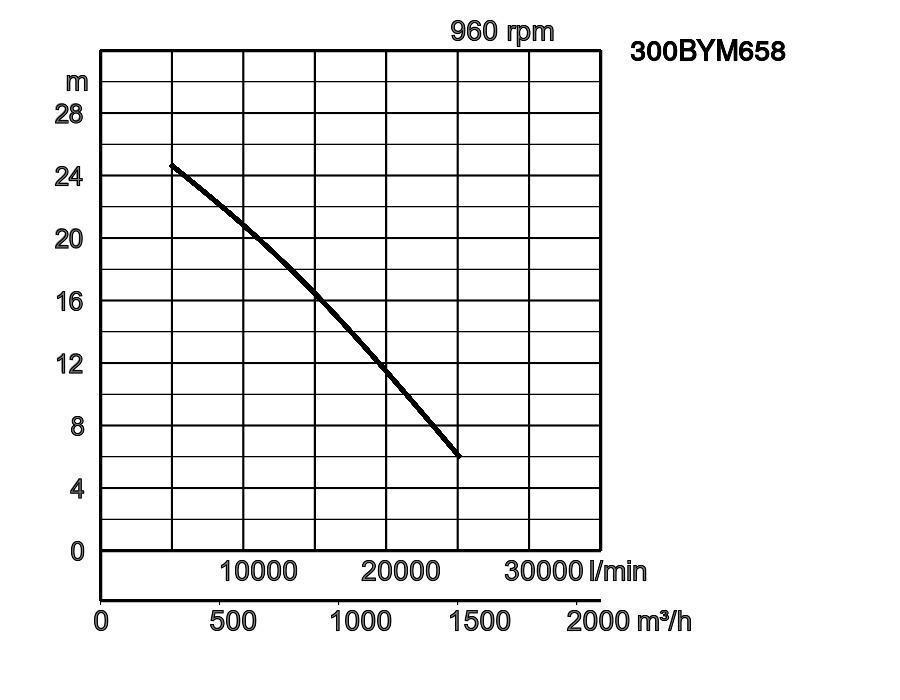

300BYM658	TOS300BYM658	3 print 300BYM658_18.pdf	300	58	3	960	24,7	25166	star/delta (Y/D)	1069,4	1069,4	150

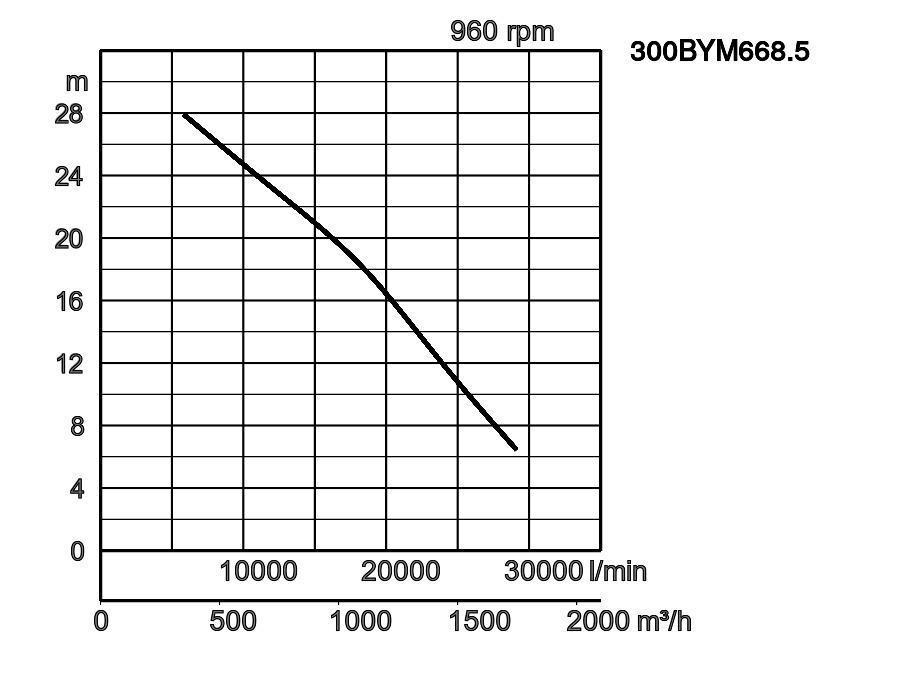

300BYM668.5	TOS300BYM668.5	4 print 300BYM668.5_18.pdf	300	68,5	3	960	27,9	29117	star/delta (Y/D)	1279,3	1279,3	150

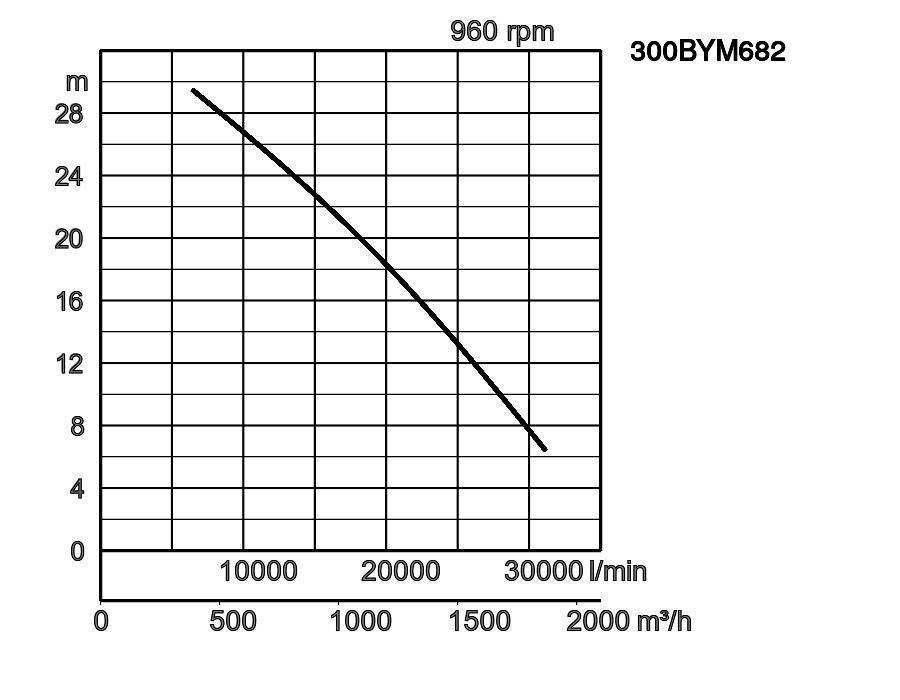

300BYM682	TOS300BYM682	5 print 300BYM682_18.pdf	300	82	3	960	29,5	31166	star/delta (Y/D)	1329,8	1329,8	150

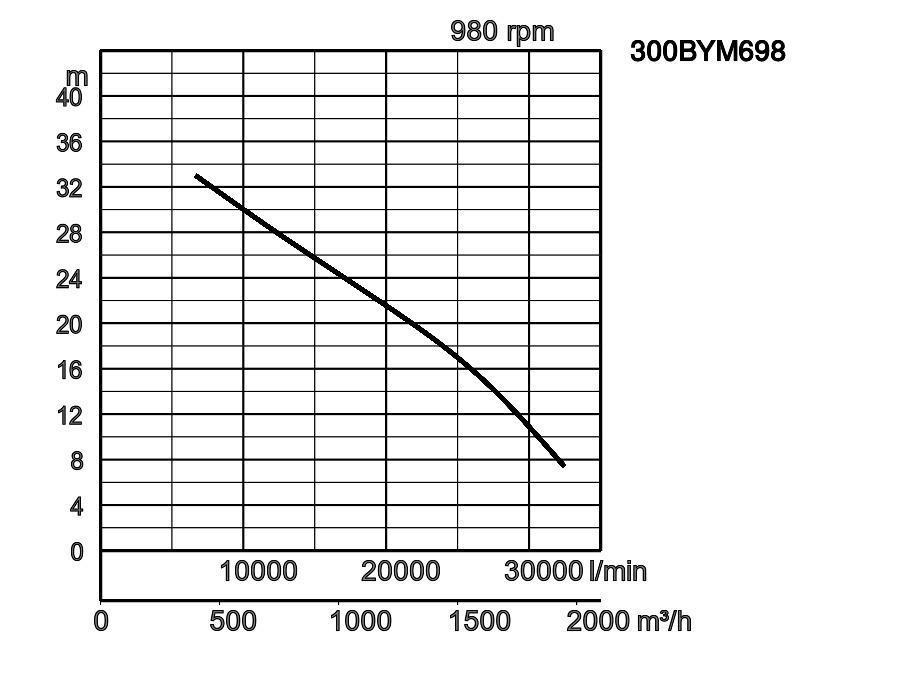

300BYM698	TOS300BYM698	6 print	300	98	3	960	33,0	32508	star/delta (Y/D)	1548,2	1548,2	150

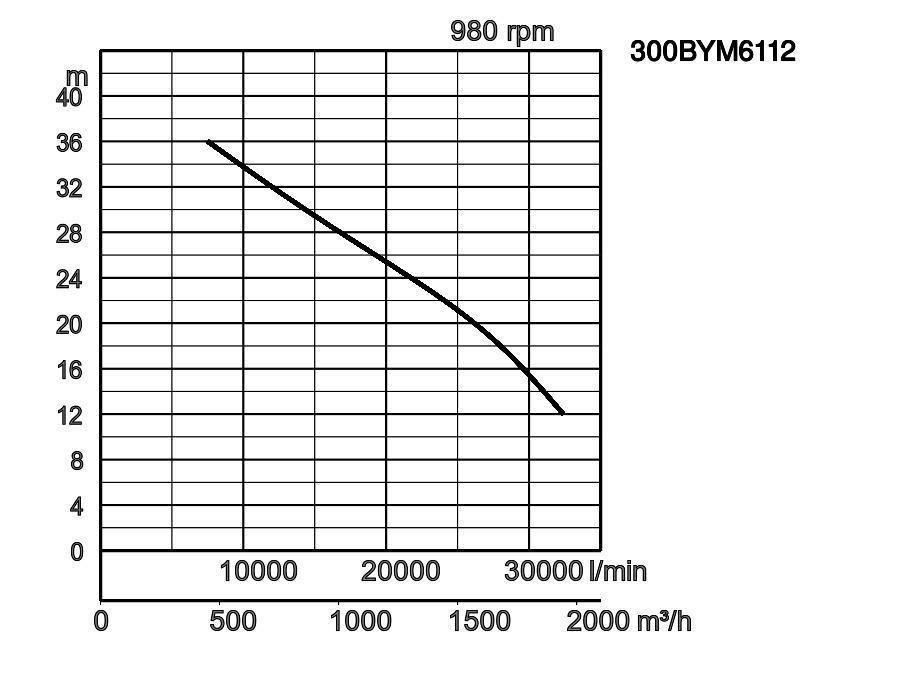

300BYM6112	TOS300BYM6112	7 print	300	112	3	960	36,2	32500	star/delta (Y/D)	1601,0	1601,0	150

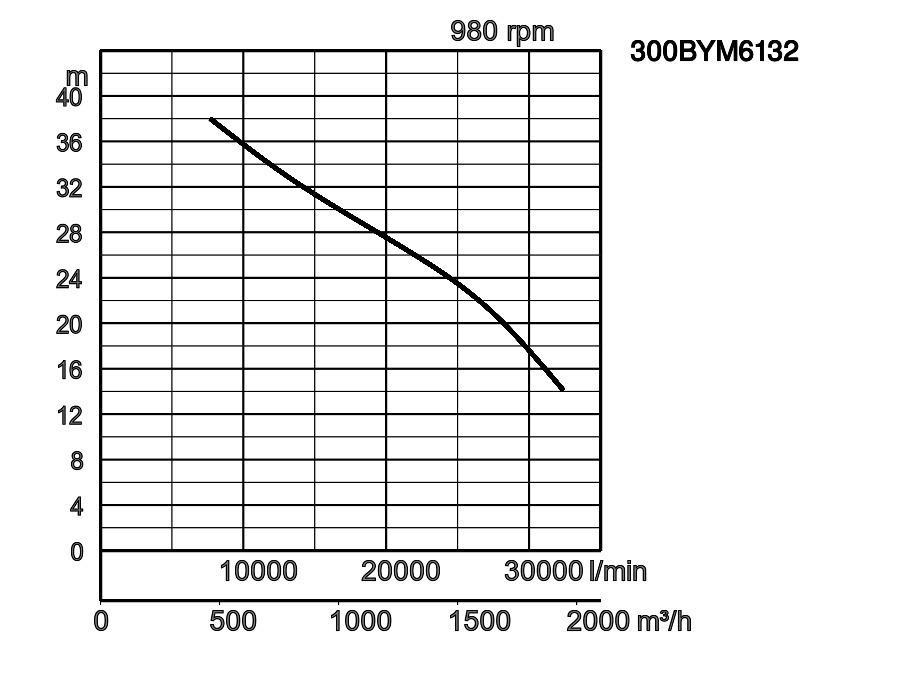

300BYM6132	TOS300BYM6132	8 print	300	132	3	960	38,0	32500	star/delta (Y/D)	1830,0	1830,0	150

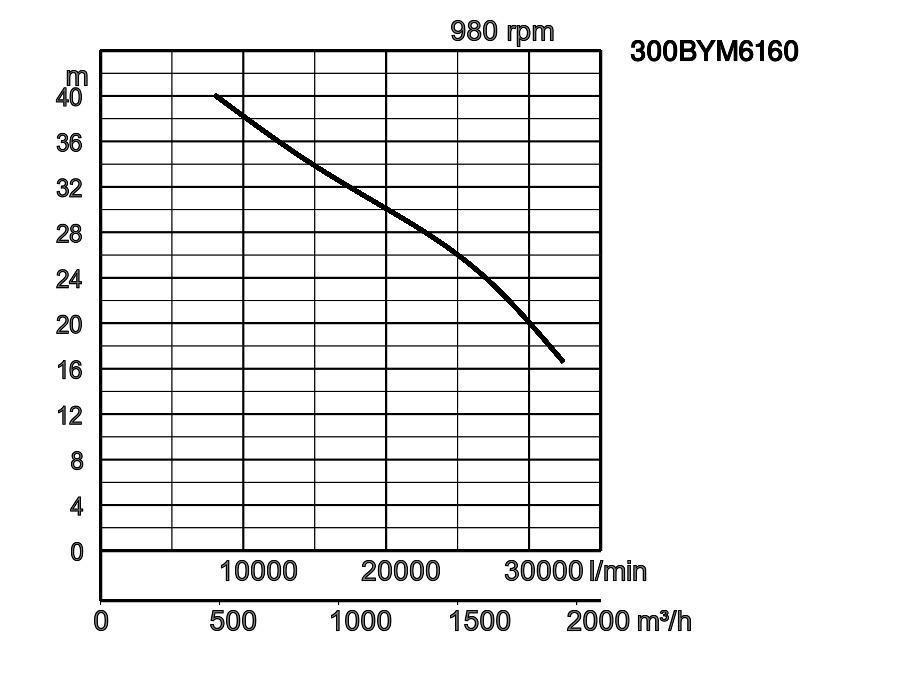

300BYM6160	TOS300BYM6160	9 print	300	160	3	960	40,1	32500	star/delta (Y/D)	1980,0	1980,0	150

ø Utlopp diameter mm			300mm
Pumpad vätska	Temperatur		0-40°C
Pumpad vätska	Typ av vätska		Kommunalt avlopp
Pump	Komponenter	Pumphjul	Dual-kanal impeller
		Axeltätning	Dubbel mekanisk tätning
		Lager	Slutet kullager
	Material	Pumphjul	Grått gjutjärn EN-GJL-250
		Pumphus	Grått gjutjärn EN-GJL-250
		Axeltätning	SiC, övre i oljebad
		Slitring	Brons
Motor	Fas / Spänning		3-phase / 400V / 50Hz / s.d.
	Typ, poler		Induktionsmotor, 6 poler, IP68
	Isolering		Isoleringsklass H
	Motorskydd (inbyggd)		Termiskt skydd Miniatyr
	Smörjning		Turbin olja (ISO VG32)
	Material	Pumphus	Grått gjutjärn EN-GJL-250
		Axel	Rostfritt stål EN-X20Cr13
		Kabel	Gummi, H07RN8-F
Tryckanslutning			Fläns DIN/ANSI DN300 (PN10)
Tillbehör			Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ.

W1: lägsta vattennivå

Modell	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
300BYM640.5	1463	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM649.5	1593	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM658	1593	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM668.5	1773	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM682	1773	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM698	1773	1200	700	1022	443	300	350	300	-	-	-	1000	1970	527
300BYM6112	1773	1220	700	1022	443	300	350	300	-	-	-	1000	1970	527
300BYM6132	2090	1220	700	1022	443	300	350	300	-	-	-	-	-	-
300BYM6160	2090	1220	700	1022	443	300	350	300	-	-	-	-	-	-

Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.

Modell	A	B	B1	C	C1	D	DN1	DN2	E
300BYM640.5	1463	1100	630	915	386	1946	300	350	145
300BYM649.5	1593	1100	630	915	386	1946	300	350	145
300BYM658	1593	1100	630	915	386	1946	300	350	145
300BYM668.5	1773	1100	630	915	386	1946	300	350	145
300BYM682	1773	1100	630	915	386	1946	300	350	145
300BYM698	1773	1200	700	1022	443	2066	300	350	145
300BYM6112	1773	1220	700	1022	443	2066	300	350	145
300BYM6132	2090	1220	700	1022	443	2066	300	350	145
300BYM6160	2090	1220	700	1022	443	2066	300	350	145

W1: lägsta vattennivå
