En sluten tvåkanalsimpeller säkerställer att avloppsvatten som innehåller slam och fibrösa ämnen kan pumpas ut effektivt utan att sättas igen.
Du är här:
- Start >
- Sverige >
- Avloppspumpar & Industripumpar >
- Pumpar för avfallsvatten >
- 200BYK
200BYK | 400V / 3-fas / 50Hz
Downloads
| Modell | Färgkod prestandakurva | utlopp dia. mm | Effekt kW | Faser | rpm | Tryckhöjd max. m | Kapacitet max. l/min | Start metod | Torrvikt kg * | Pumphjuls passage mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| fritt stående | med gejder koppling | fritt stående | med gejder koppling | |||||||||

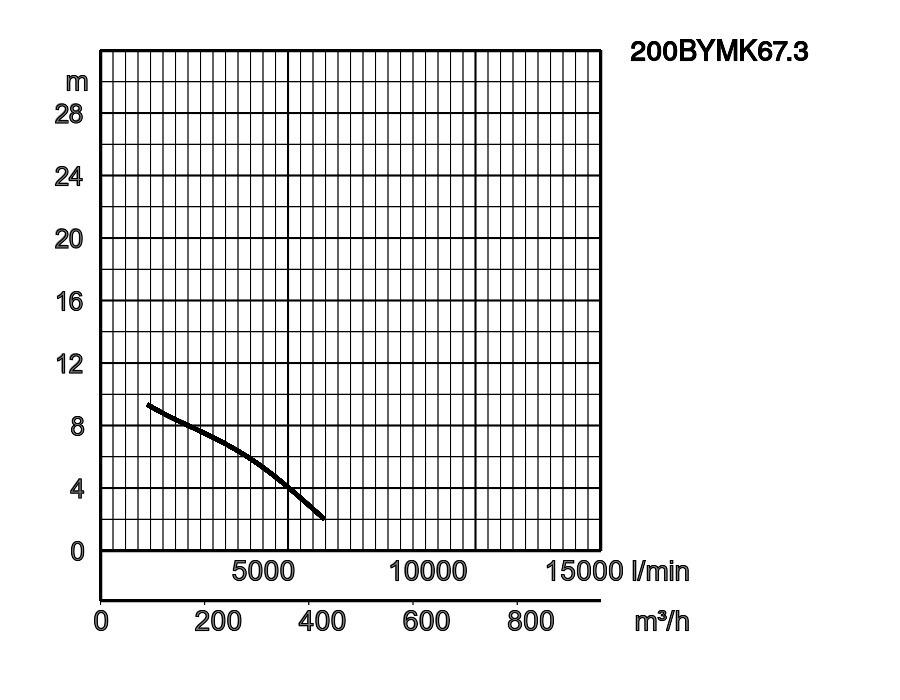

| 200BYMK67.3 | 200BYMK67.3 | 200 | 7,3 | 3 | 960 | 9,4 | 7167 | star/delta (Y/D) | 318,0 | 318,0 | 100 | |

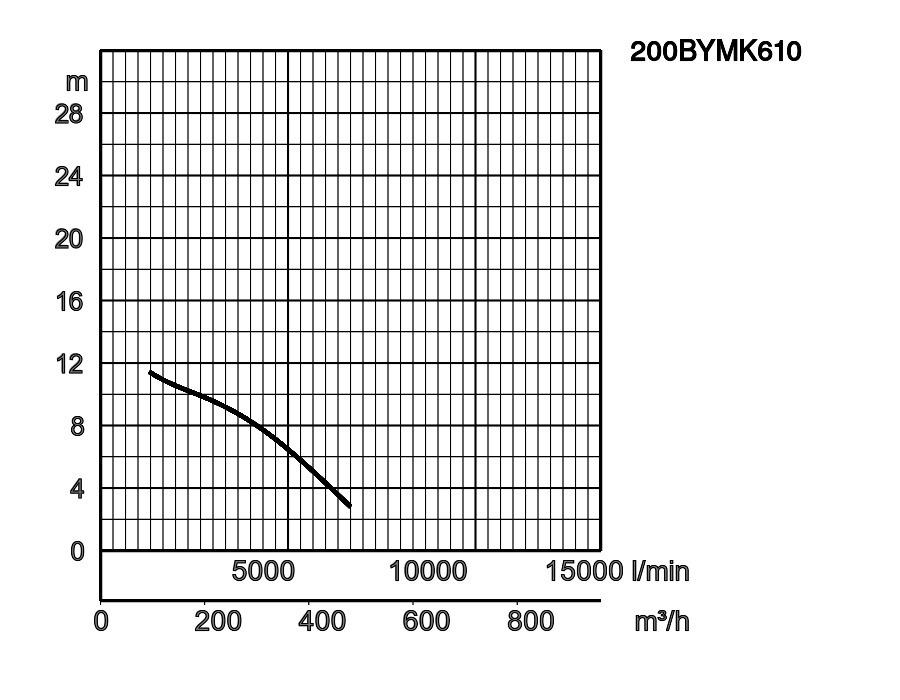

| 200BYMK610 | 200BYMK610 | 200 | 10 | 3 | 960 | 11,5 | 8000 | star/delta (Y/D) | 332,0 | 332,0 | 100 | |

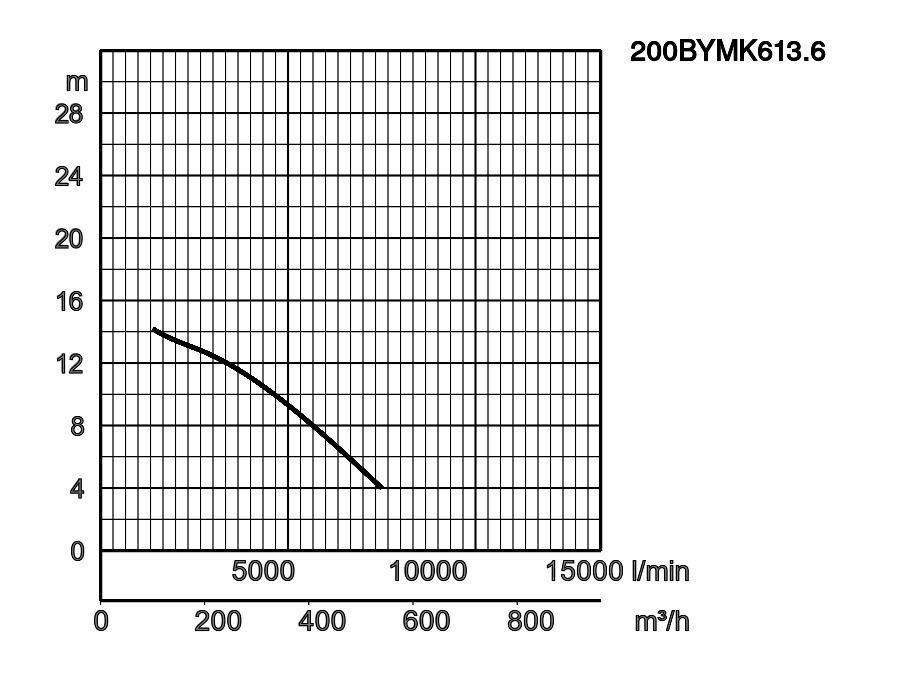

| 200BYMK613.6 | 200BYMK613.6 | 200 | 13,6 | 3 | 960 | 14,2 | 9000 | star/delta (Y/D) | 348,0 | 348,0 | 100 | |

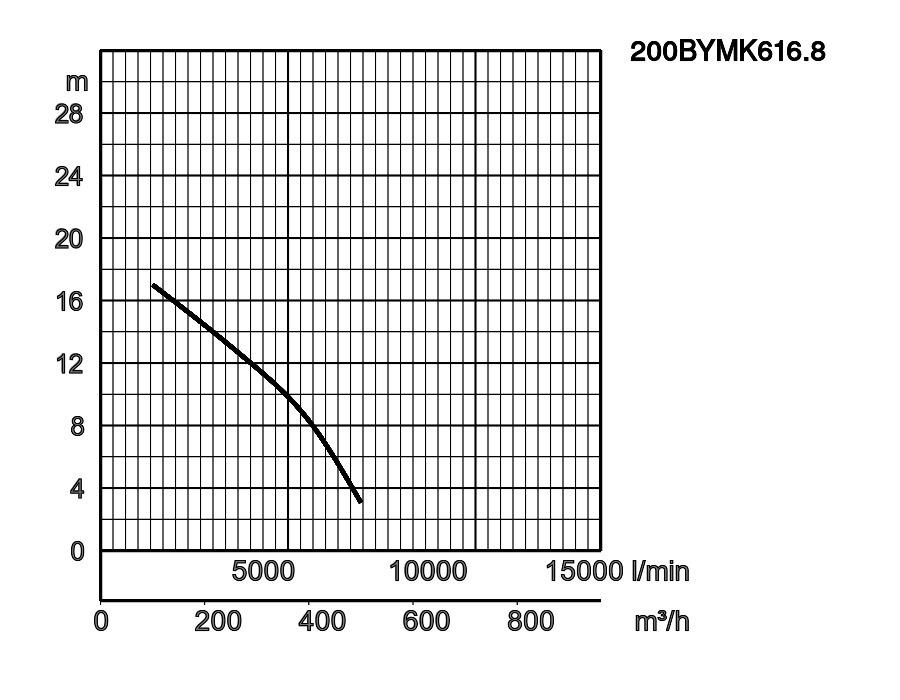

| 200BYMK616.8 | 200BYMK616.8 | 200 | 16,8 | 3 | 960 | 17,0 | 8333 | star/delta (Y/D) | 681,8 | 499,9 | 100 | |

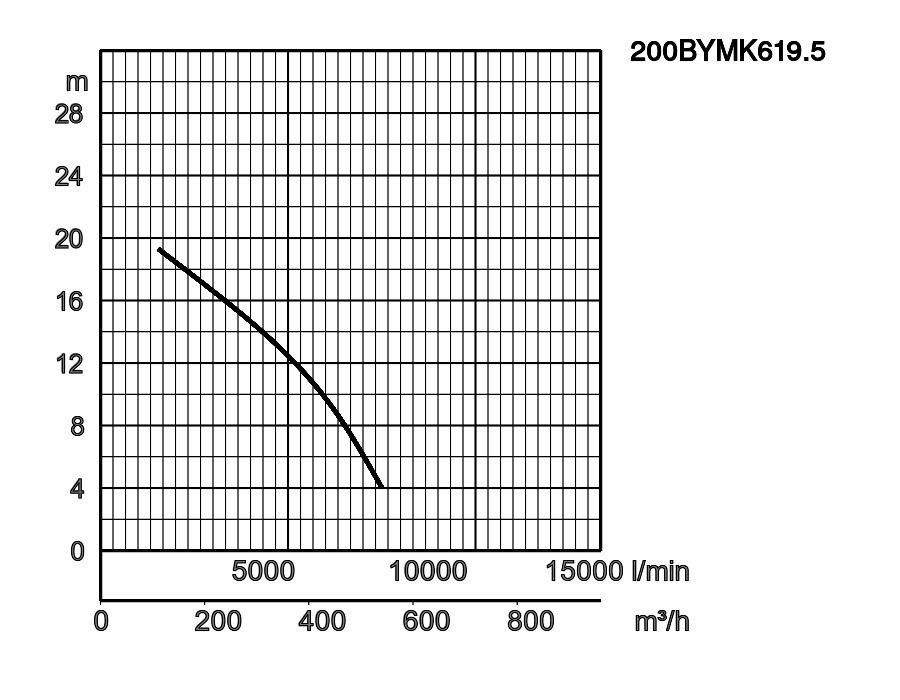

| 200BYMK619.5 | 200BYMK619.5 | 200 | 19,5 | 3 | 960 | 19,3 | 9000 | star/delta (Y/D) | 700,0 | 518,1 | 100 | |

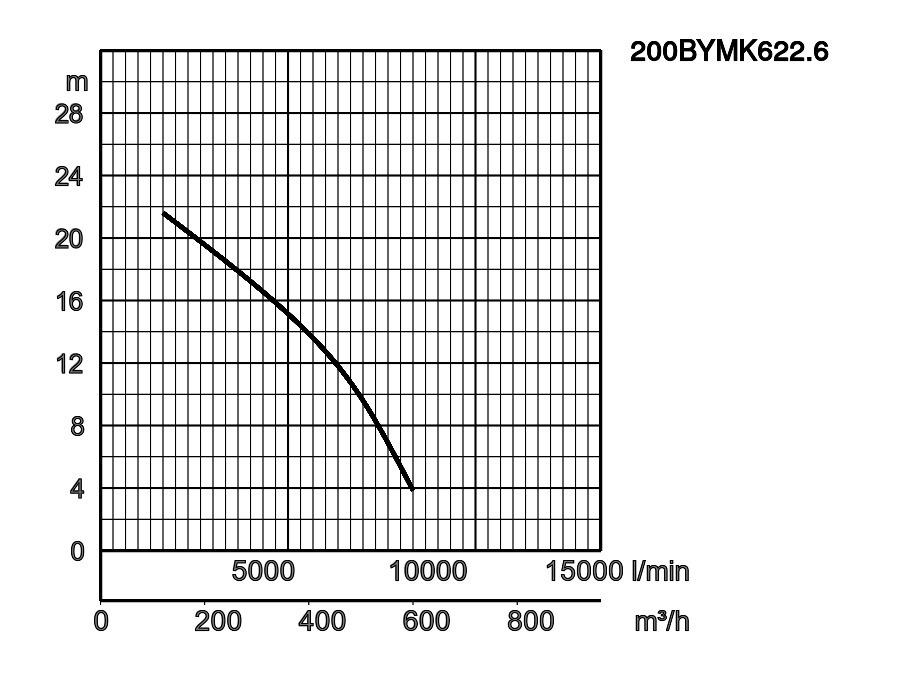

| 200BYMK622.6 | 200BYMK622.6 | 200 | 22,6 | 3 | 960 | 21,6 | 10000 | star/delta (Y/D) | 726,0 | 544,1 | 100 | |

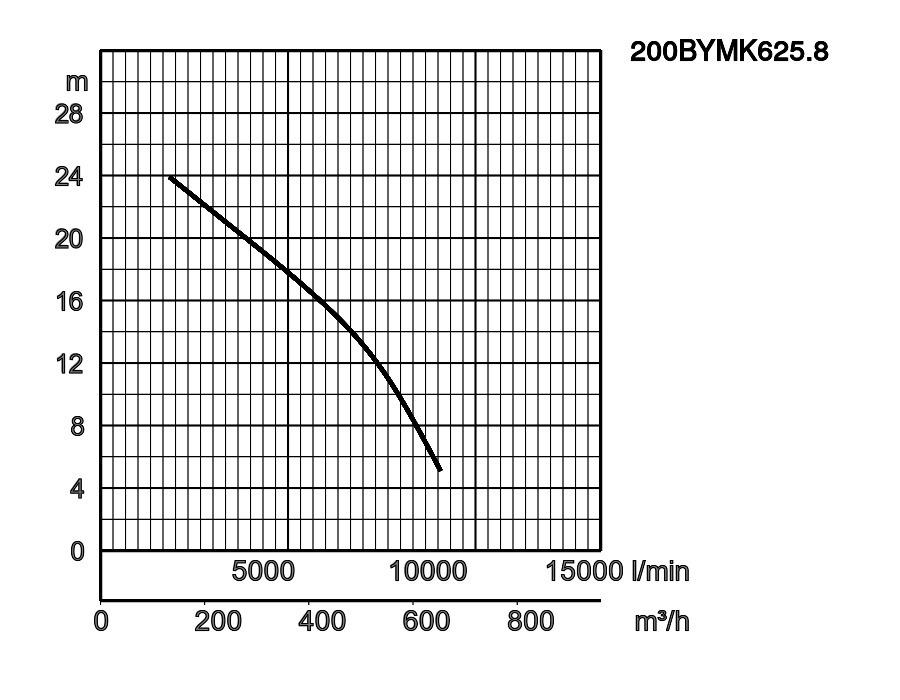

| 200BYMK625.8 | 200BYMK625.8 | 200 | 25,8 | 3 | 960 | 23,9 | 10883 | star/delta (Y/D) | 730,9 | 549,0 | 100 | |

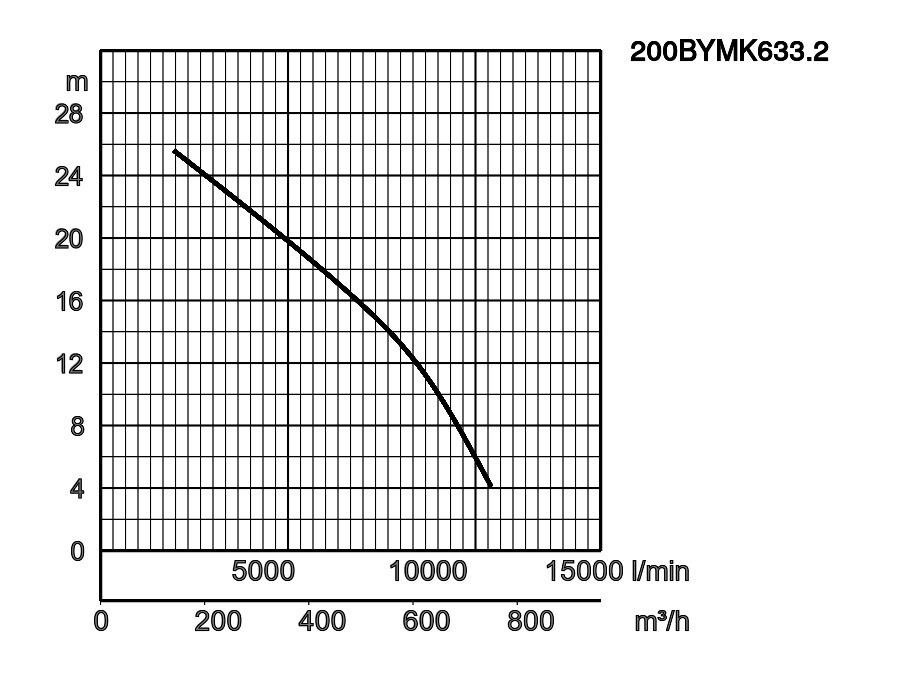

| 200BYMK633.2 | 200BYMK633.2 | 200 | 33,2 | 3 | 960 | 25,6 | 12500 | star/delta (Y/D) | 859,7 | 677,7 | 100 | |

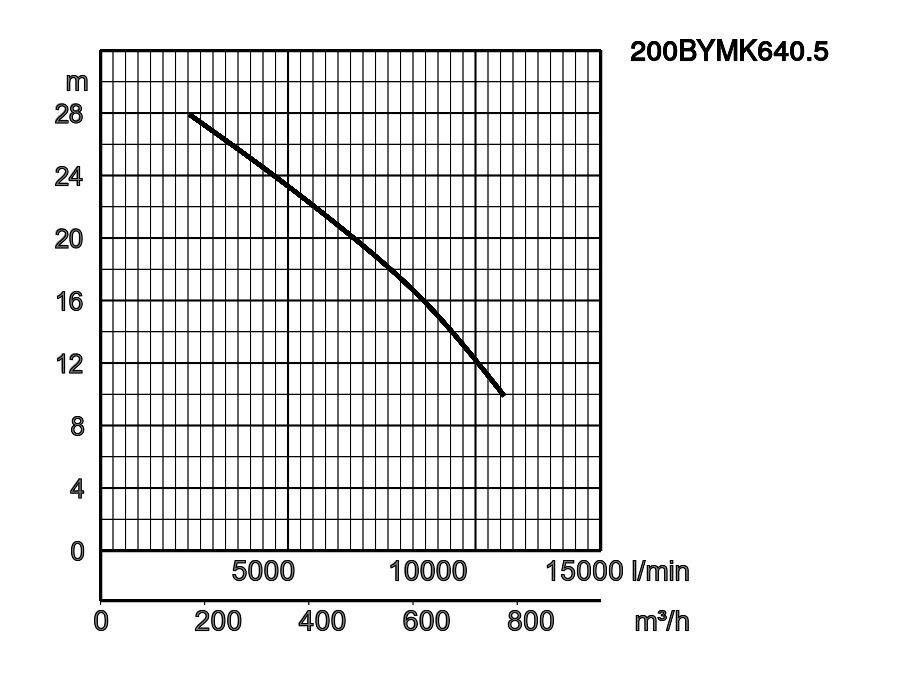

| 200BYMK640.5 | 200BYMK640.5 | 200 | 40,5 | 3 | 960 | 27,9 | 12917 | star/delta (Y/D) | 1061,9 | 916,4 | 100 | |

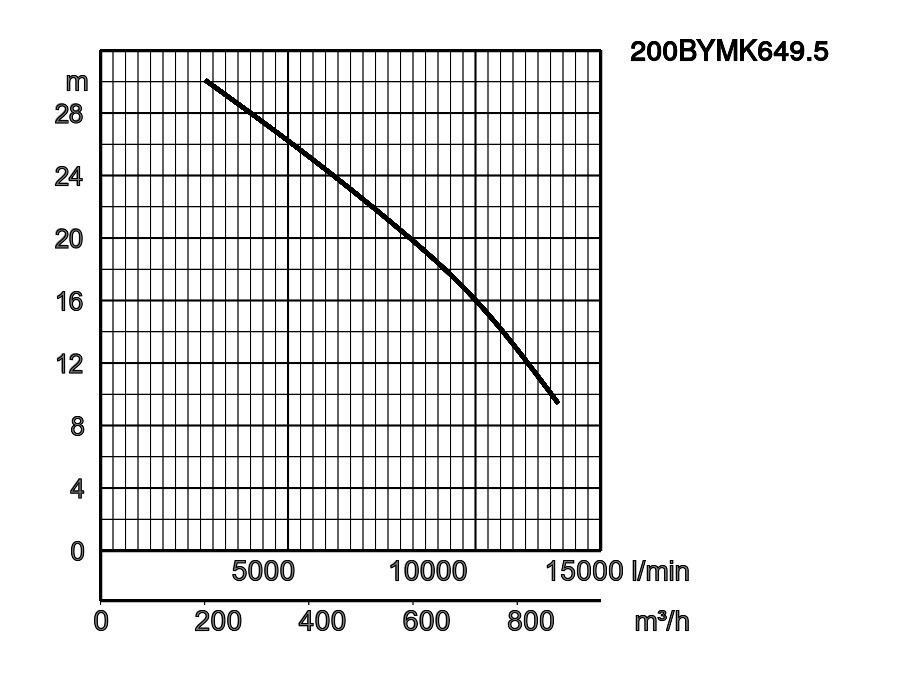

| 200BYMK649.5 | 200BYMK649.5 | 200 | 49,5 | 3 | 960 | 30,1 | 14667 | star/delta (Y/D) | 1087,9 | 942,4 | 100 | |
200BYMK67.3_18.pdf
| ø Utlopp diameter mm | 200mm | |||
|---|---|---|---|---|
| Pumpad vätska | Typ av vätska | Kommunalt avlopp | ||
| Temperatur | 0-40°C | |||
| Pump | Komponenter | Pumphjul | Dual-kanal impeller | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Grått gjutjärn EN-GJL-250 | ||
| Pumphus | Grått gjutjärn EN-GJL-250 | |||
| Axeltätning | SiC, övre i oljebad | |||
| Slitring | Brons | |||
| Motor | Typ, poler | Induktionsmotor, 6 poler, IP68 | ||
| Isolering | Isoleringsklass H | |||
| Fas / Spänning | 3-phase / 400V / 50Hz / s.d. | |||
| Motorskydd (inbyggd) | Termiskt skydd Miniatyr | |||
| Smörjning | Turbin olja (ISO VG32) | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-250 | ||
| Axel | Rostfritt stål EN-X14CrMoS17, Rostfritt stål EN-X20Cr13 | |||
| Kabel | Gummi, H07RN8-F | |||
| Tryckanslutning | Fläns DIN/ANSI DN200 (PN10) | |||
| Tillbehör | Horisontell installation/vertikal installation | |||
Dimensioner i mm:
-
-
- 200BYMK610
- 200BYMK613.6
- 200BYMK616.8
- 200BYMK619.5
- 200BYMK622.6
- 200BYMK625.8
- 200BYMK633.2
- 200BYMK640.5
- 200BYMK649.5
- 200BYMK67.3
W1: lägsta vattennivå
| Modell | A | B | B1 | C | C1 | DN1 | DN2 | J2 | K1 | K2 | K3 | K4 | L | M | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200BYMK67.3 | 990 | 740 | 450 | 547 | 241 | 200 | 250 | 369 | 318 | 692 | 857 | 1224 | 350 | 680 | 1364 |
| 200BYMK610 | 1050 | 740 | 450 | 547 | 241 | 200 | 250 | 369 | 318 | 692 | 857 | 1224 | 350 | 680 | 1364 |
| 200BYMK613.6 | 1140 | 740 | 450 | 547 | 241 | 200 | 250 | 369 | 318 | 692 | 857 | 1224 | 350 | 680 | 1364 |
| 200BYMK616.8 | 1208 | 900 | 550 | 650 | 291 | 200 | 200 | 369 | 301 | 692 | 842 | 1209 | 367 | 560 | 1417 |
| 200BYMK619.5 | 1333 | 878 | 550 | 650 | 291 | 200 | 200 | 369 | 301 | 692 | 842 | 1209 | 367 | 560 | 1417 |
| 200BYMK622.6 | 1333 | 900 | 550 | 650 | 291 | 200 | 200 | 369 | 301 | 692 | 842 | 1209 | 367 | 560 | 1417 |
| 200BYMK625.8 | 1333 | 900 | 550 | 650 | 291 | 200 | 200 | 369 | 301 | 692 | 842 | 1209 | 367 | 560 | 1417 |
| 200BYMK633.2 | 1338 | 900 | 550 | 650 | 291 | 200 | 200 | 369 | 301 | 692 | 842 | 1209 | 367 | 560 | 1417 |
| 200BYMK640.5 | 1405 | 1030 | 600 | 779 | 353 | 200 | 250 | 369 | 318 | 692 | 864 | 1231 | 350 | 680 | 1539 |
| 200BYMK649.5 | 1535 | 1030 | 600 | 779 | 353 | 200 | 250 | 369 | 318 | 692 | 864 | 1231 | 350 | 680 | 1539 |
Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.
Dimensioner - gejder montage typ i mm:
| Modell | B | B1 | C | C1 | DN1 | DN2 | P1 | P2 | Q | R | S1 | S3 | T | U | V1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200BYMK67.3 | 760 | 450 | 547 | 241 | 200 | 250 | 310 | 760 | 165 | 1000 | 380 | 115 | 771 | 876 | 310 |
| 200BYMK610 | 760 | 450 | 547 | 241 | 200 | 250 | 310 | 760 | 165 | 1060 | 380 | 115 | 831 | 936 | 310 |
| 200BYMK613.6 | 760 | 450 | 547 | 241 | 200 | 250 | 310 | 760 | 165 | 1150 | 380 | 115 | 921 | 1026 | 310 |
| 200BYMK616.8 | 900 | 550 | 650 | 291 | 200 | 200 | 350 | 900 | 150 | 1220 | 500 | 120 | 993 | 1103 | 360 |
| 200BYMK619.5 | 900 | 550 | 650 | 291 | 200 | 200 | 350 | 900 | 150 | 1345 | 500 | 120 | 1118 | 1228 | 360 |
| 200BYMK622.6 | 900 | 550 | 650 | 291 | 200 | 200 | 350 | 900 | 150 | 1345 | 500 | 120 | 1118 | 1228 | 360 |
| 200BYMK625.8 | 900 | 550 | 650 | 291 | 200 | 200 | 350 | 900 | 150 | 1345 | 500 | 120 | 1118 | 1228 | 360 |
| 200BYMK633.2 | 900 | 550 | 650 | 291 | 200 | 200 | 350 | 900 | 150 | 1403 | 500 | 120 | 1156 | 1266 | 410 |
| 200BYMK640.5 | 1030 | 600 | 779 | 353 | 200 | 250 | 430 | 1030 | 172 | 1550 | 450 | 120 | 1151 | 1261 | 410 |
| 200BYMK649.5 | 1030 | 600 | 779 | 353 | 200 | 250 | 430 | 1030 | 172 | 1550 | 450 | 120 | 1281 | 1391 | 410 |
-
-
- 200BYMK610
- 200BYMK613.6
- 200BYMK616.8
- 200BYMK619.5
- 200BYMK622.6
- 200BYMK625.8
- 200BYMK633.2
- 200BYMK640.5
- 200BYMK649.5
- 200BYMK67.3
W1: lägsta vattennivå
