200BY | 400V / 3-fas / 50Hz

En sluten tvåkanalsimpeller säkerställer att avloppsvatten som innehåller slam och fibrösa ämnen kan pumpas ut effektivt utan att sättas igen.

Prestationskurvor & Specifikationer Material Mått

Modell		Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	Torrvikt kg *		Pumphjuls passage mm
fritt stående	med gejder koppling	Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	fritt stående	med gejder koppling	Pumphjuls passage mm

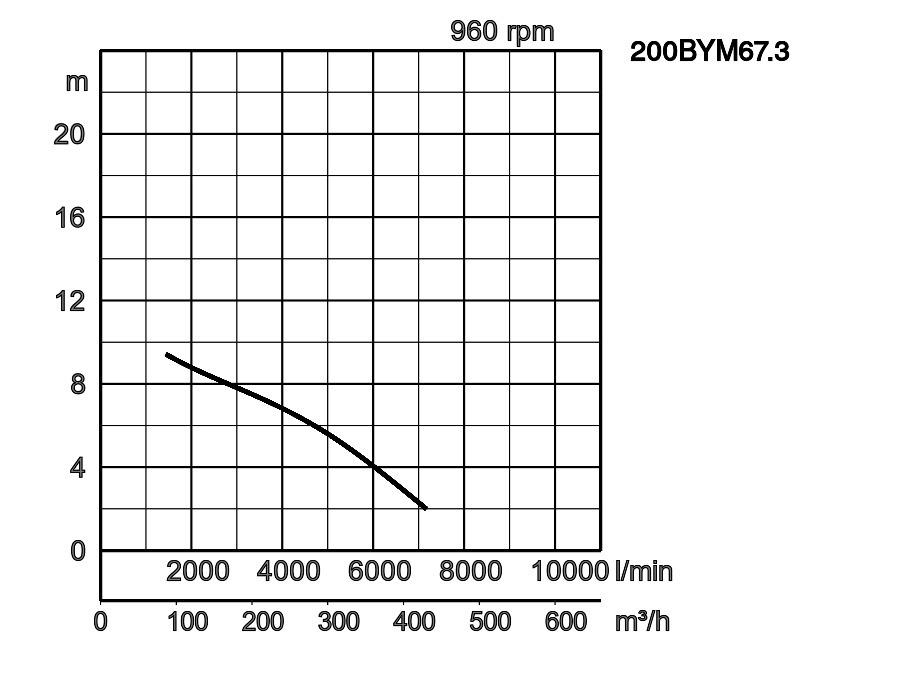

200BYM67.3	TOS200BYM67.3	1 print 200BYM67.3_18.pdf	200	7,3	3	960	9,4	7167	star/delta (Y/D)	361,1	308,0	100

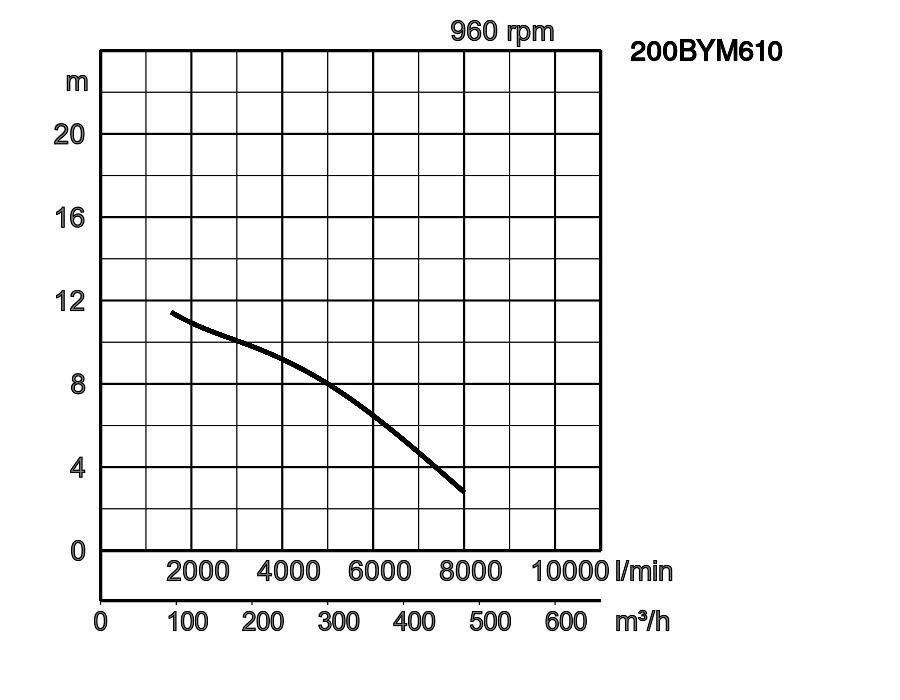

200BYM610	TOS200BYM610	2 print 200BYM610_18.pdf	200	10	3	960	11,5	8000	star/delta (Y/D)	380,1	327,8	100

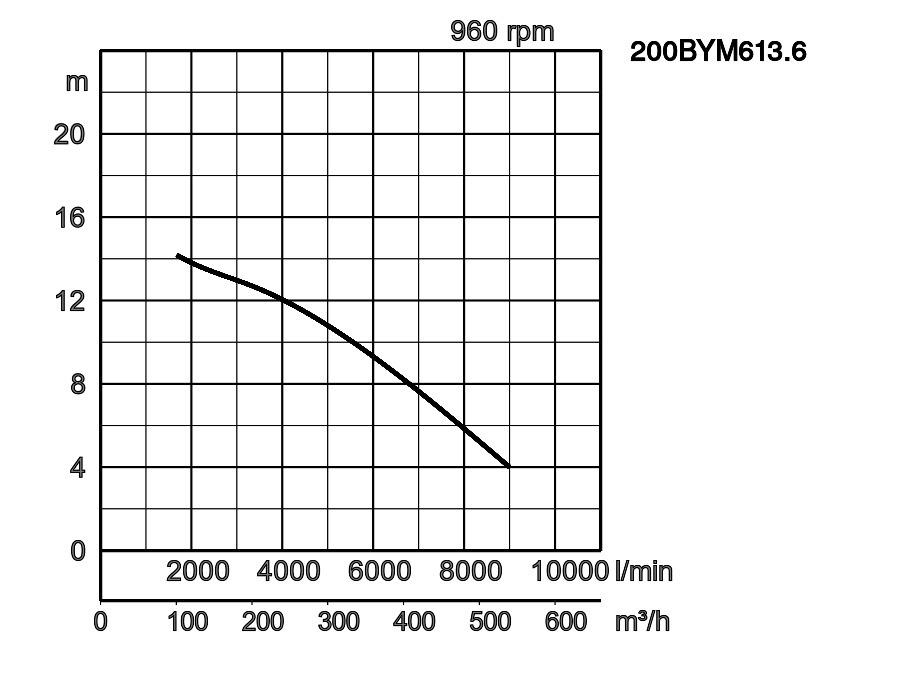

200BYM613.6	TOS200BYM613.6	3 print 200BYM613.6_18.pdf	200	13,6	3	960	14,2	9000	star/delta (Y/D)	391,8	339,5	100

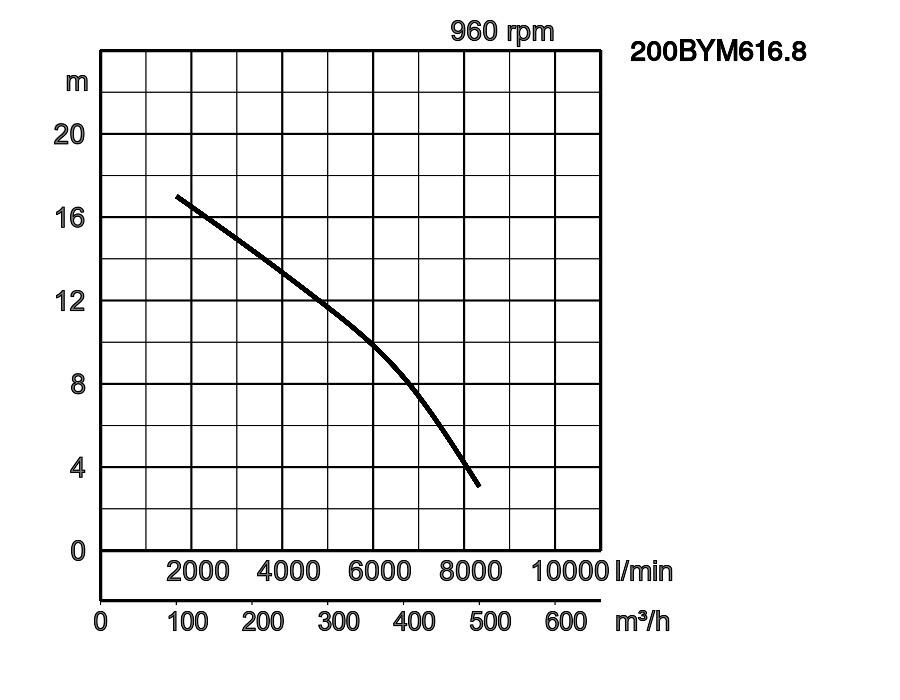

200BYM616.8	TOS200BYM616.8	4 print 200BYM616.8_18.pdf	200	16,8	3	960	17,0	8333	star/delta (Y/D)	559,9	485,8	100

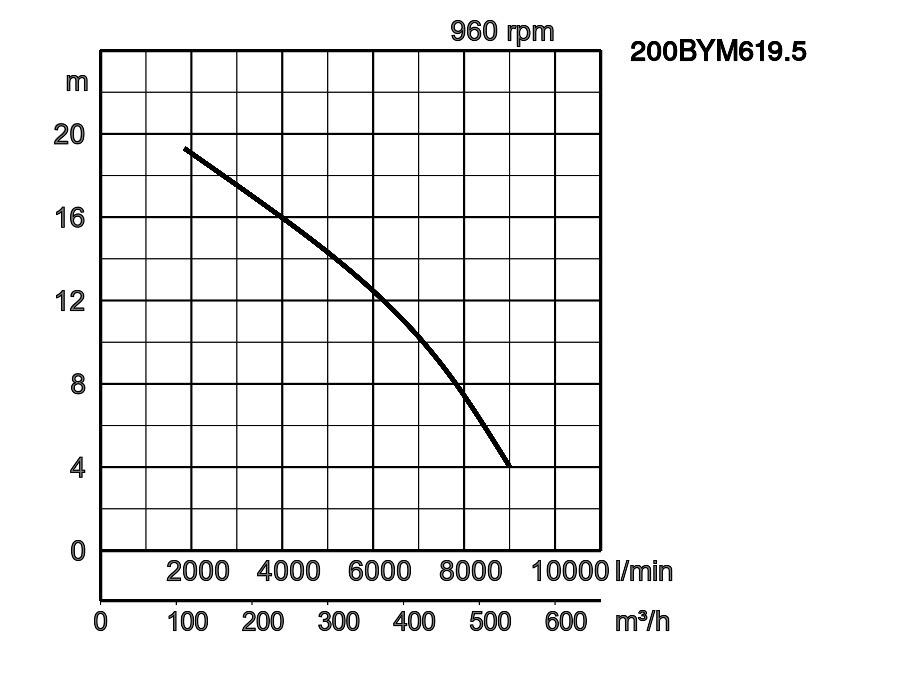

200BYM619.5	TOS200BYM619.5	5 print 200BYM619.5_18.pdf	200	19,5	3	960	19,3	9000	star/delta (Y/D)	574,9	500,9	100

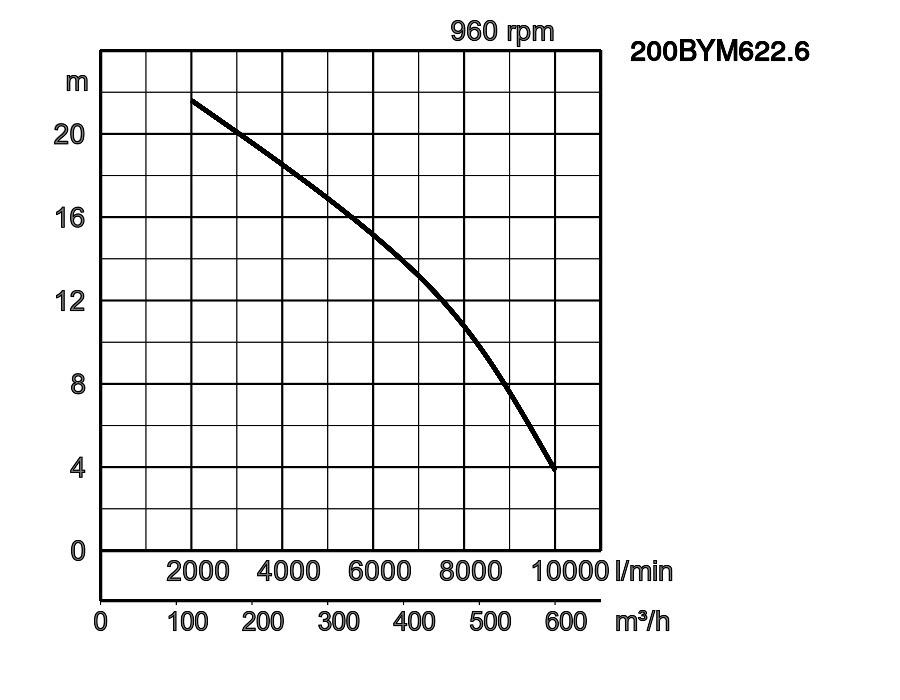

200BYM622.6	TOS200BYM622.6	6 print 200BYM622.6_18.pdf	200	22,6	3	960	21,6	10000	star/delta (Y/D)	600,6	526,6	100

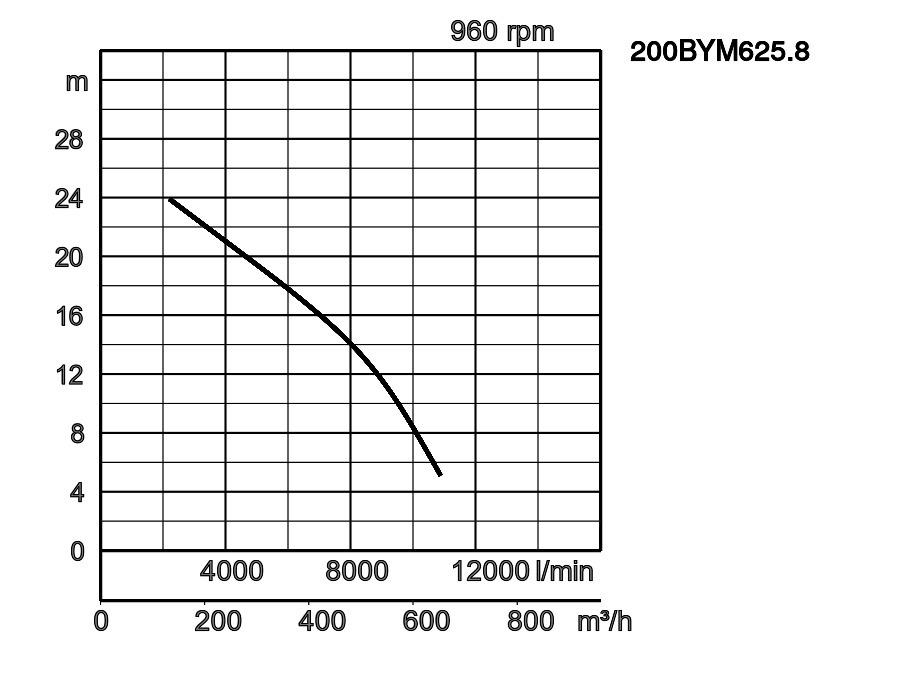

200BYM625.8	TOS200BYM625.8	7 print 200BYM625.8_18.pdf	200	25,8	3	960	23,9	10883	star/delta (Y/D)	605,5	531,5	100

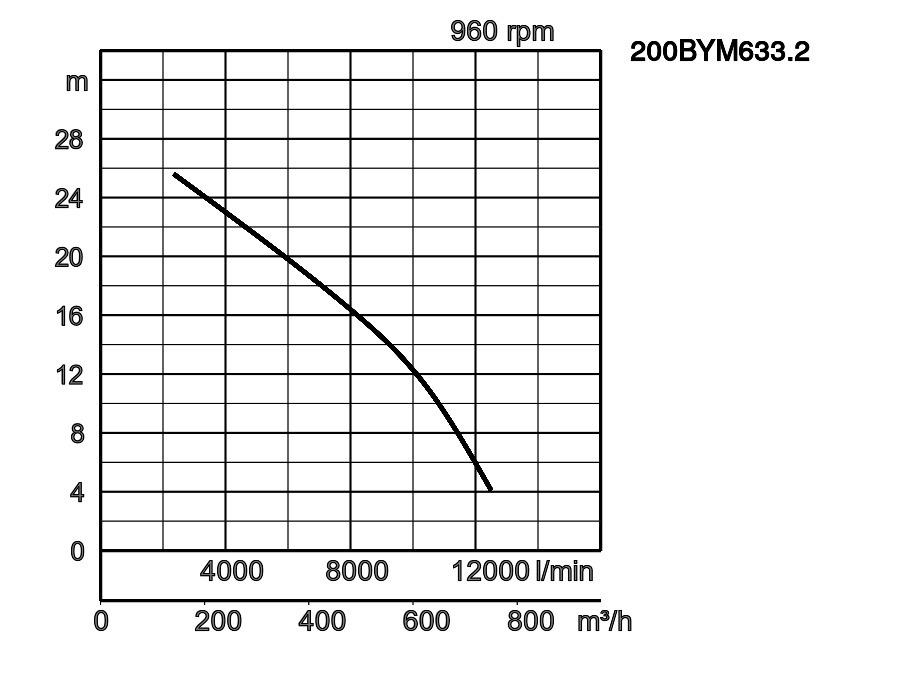

200BYM633.2	TOS200BYM633.2	8 print 200BYM633.2_18.pdf	200	33,2	3	960	25,6	12500	star/delta (Y/D)	744,8	670,8	100

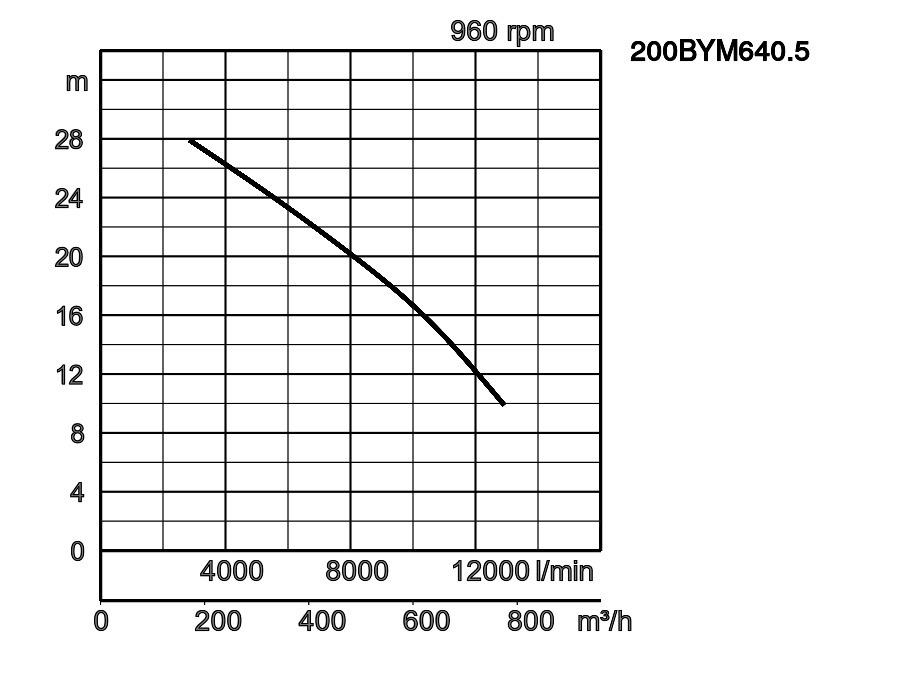

200BYM640.5	TOS200BYM640.5	9 print 200BYM640.5_18.pdf	200	40,5	3	960	27,9	12917	star/delta (Y/D)	961,7	909,4	100

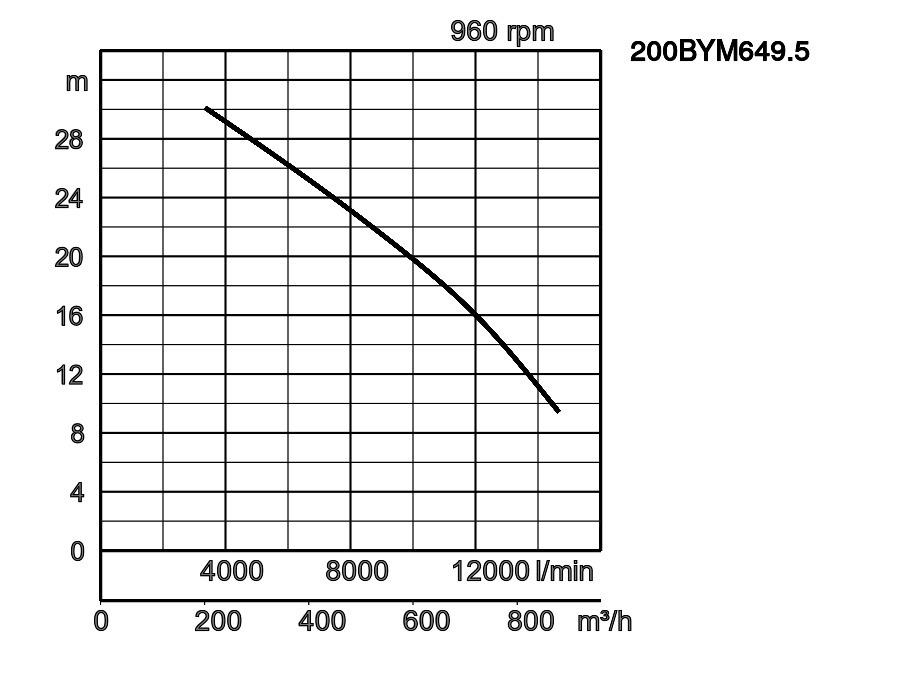

200BYM649.5	TOS200BYM649.5	10 print 200BYM649.5_18.pdf	200	49,5	3	960	30,1	14667	star/delta (Y/D)	984,3	932,0	100

ø Utlopp diameter mm			200mm
Pumpad vätska	Temperatur		0-40°C
Pumpad vätska	Typ av vätska		Kommunalt avlopp
Pump	Komponenter	Pumphjul	Dual-kanal impeller
		Axeltätning	Dubbel mekanisk tätning
		Lager	Slutet kullager
	Material	Pumphjul	Grått gjutjärn EN-GJL-250
		Pumphus	Grått gjutjärn EN-GJL-250
		Axeltätning	SiC, övre i oljebad
		Slitring	Brons
Motor	Motorskydd (inbyggd)		Termiskt skydd Miniatyr
	Fas / Spänning		3-phase / 400V / 50Hz / s.d.
	Typ, poler		Induktionsmotor, 6 poler, IP68
	Isolering		Isoleringsklass H
	Smörjning		Turbin olja (ISO VG32)
	Material	Pumphus	Grått gjutjärn EN-GJL-250
		Axel	Rostfritt stål EN-X14CrMoS17, Rostfritt stål EN-X20Cr13
		Kabel	Gummi, H07RN8-F
Tryckanslutning			Fläns DIN/ANSI DN200 (PN10)
Tillbehör			Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ.

W1: lägsta vattennivå

Modell	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
200BYM67.3	990	740	450	547	241	200	250	200	-	-	-	800	1389	369
200BYM610	1050	740	450	547	241	200	250	200	-	-	-	800	1389	369
200BYM613.6	1140	740	450	547	241	200	250	200	-	-	-	800	1389	369
200BYM616.8	1208	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM619.5	1333	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM622.6	1333	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM625.8	1333	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM633.2	1338	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM640.5	1405	1000	600	779	353	200	250	200	-	-	-	800	1539	369
200BYM649.5	1535	1000	600	779	353	200	250	200	-	-	-	800	1539	369

Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.

Modell	A	B	B1	DN1	DN2	E
200BYM67.3	990	740	450	200	250	145
200BYM610	1050	740	450	200	250	145
200BYM613.6	1140	740	450	200	250	145
200BYM616.8	1208	878	550	200	200	160
200BYM619.5	1333	878	550	200	200	160
200BYM622.6	1333	878	550	200	200	160
200BYM625.8	1333	878	550	200	200	160
200BYM633.2	1338	878	550	200	200	160
200BYM640.5	1405	1000	600	200	250	138
200BYM649.5	1535	1000	600	200	250	138

W1: lägsta vattennivå
