150BYK | 400V / 3-fas / 50Hz

En sluten enkanalsimpeller säkerställer att avloppsvatten som innehåller slam och fibrösa ämnen kan pumpas ut effektivt utan att sättas igen.

Prestationskurvor & Specifikationer Material Mått

Modell		Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	Torrvikt kg *		Pumphjuls passage mm
fritt stående	med gejder koppling	Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	fritt stående	med gejder koppling	Pumphjuls passage mm

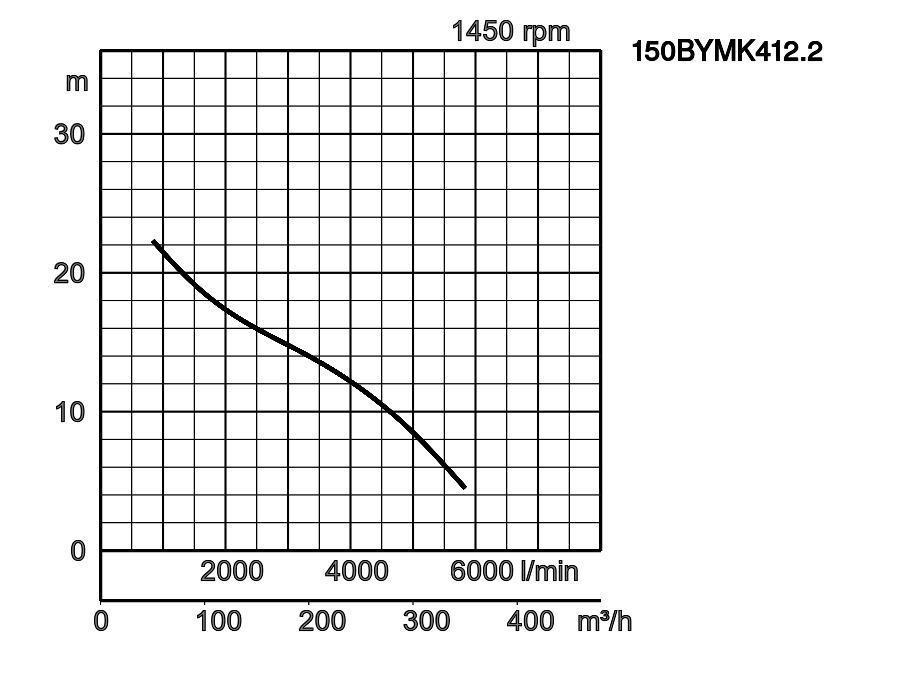

150BYMK412.2	150BY412.2	1 print 150BYMK412.2_18.pdf	150	12,2	3	1450	22,2	5833	star/delta (Y/D)	237,0	237,0	100

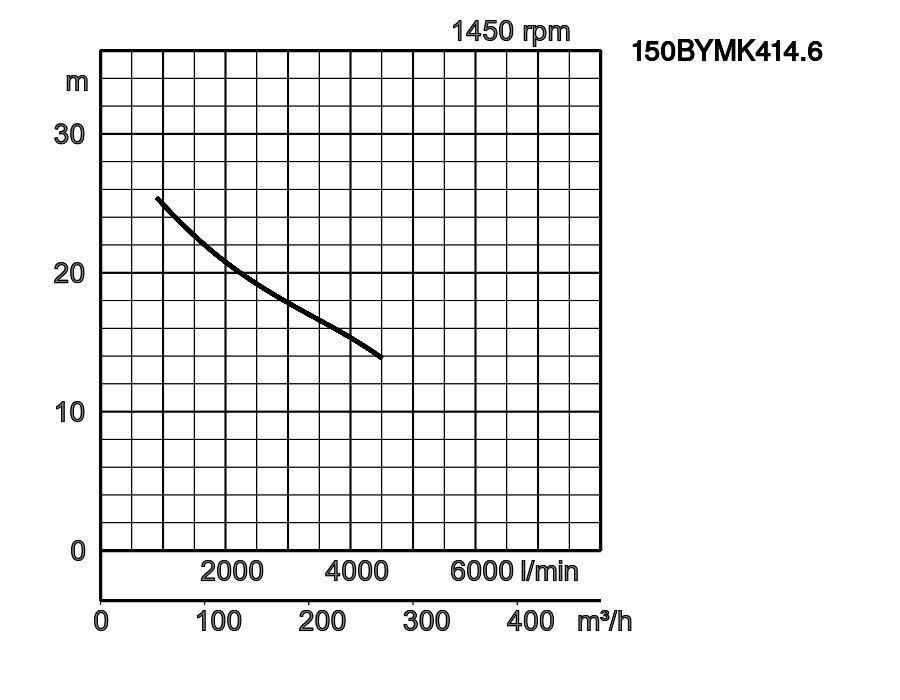

150BYMK414.6	150BYMK414.6	2 print 150BYMK414.6_18.pdf	150	14,6	3	1450	25,1	4504	star/delta (Y/D)	237,0	237,0	100

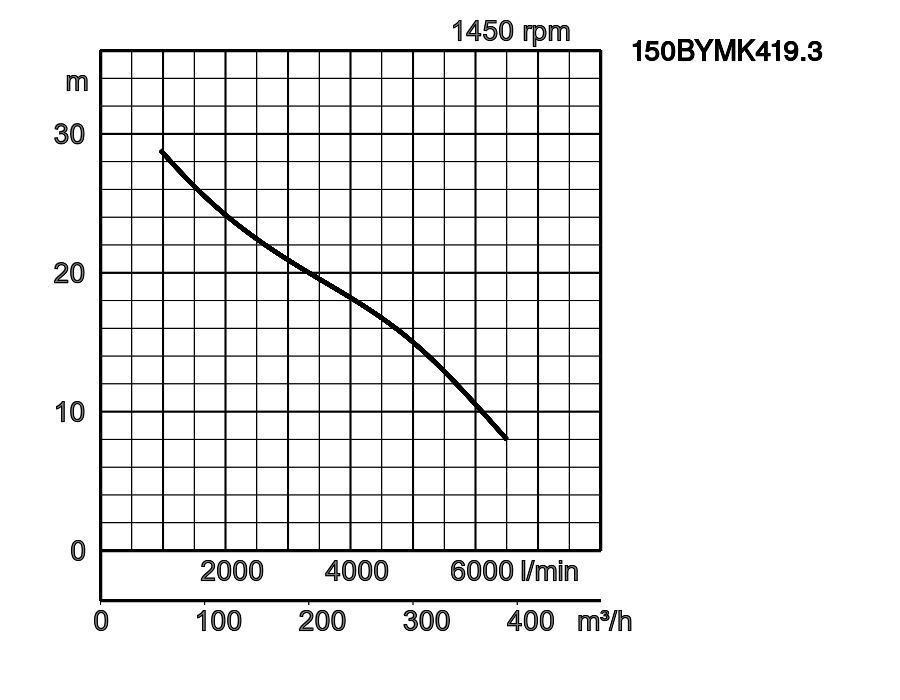

150BYMK419.3	150BYMK419.3	3 print 150BYMK419.3_18.pdf	150	19,3	3	1450	27,8	6500	star/delta (Y/D)	262,0	262,0	100

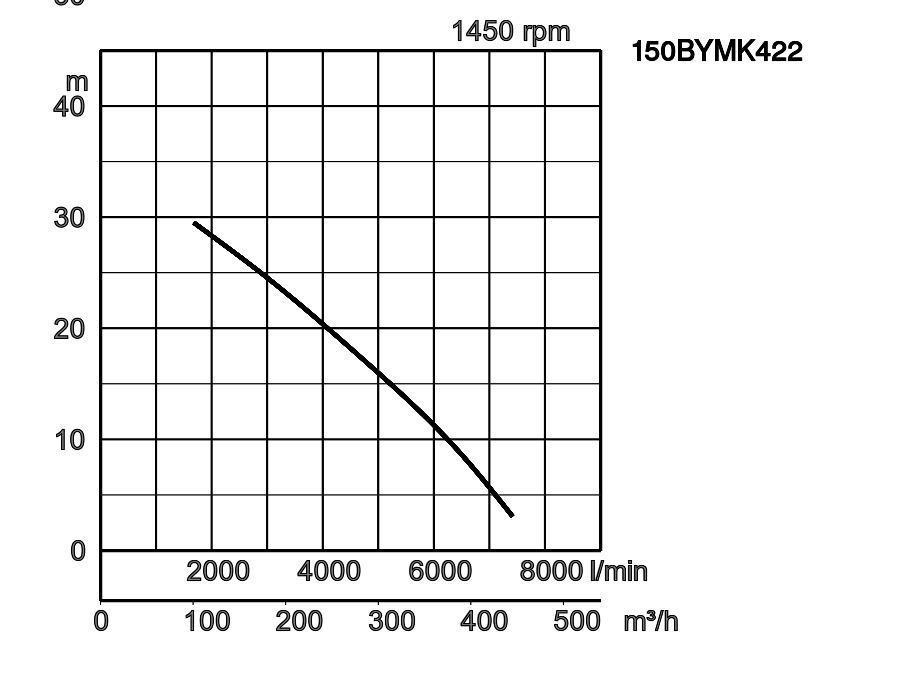

150BYMK422	150BYMK422	4 print 150BYMK422_18.pdf	150	22	3	1450	29,5	7417	star/delta (Y/D)	409,0	417,5	100

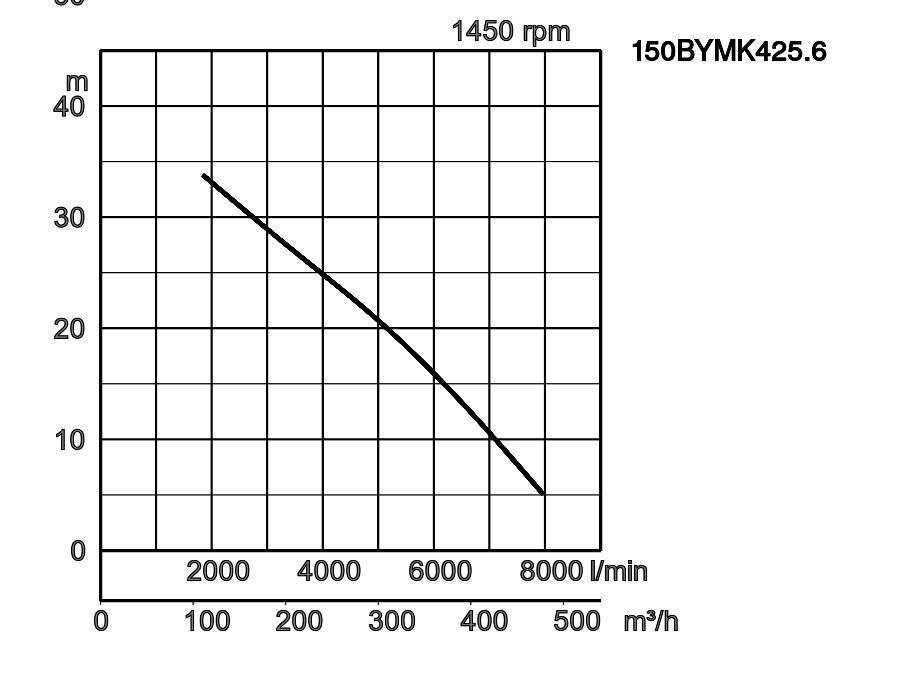

150BYMK425.6	150BYMK425.6	5 print 150BYMK425.6_18.pdf	150	25,6	3	1450	33,8	7967	star/delta (Y/D)	436,0	452,5	100

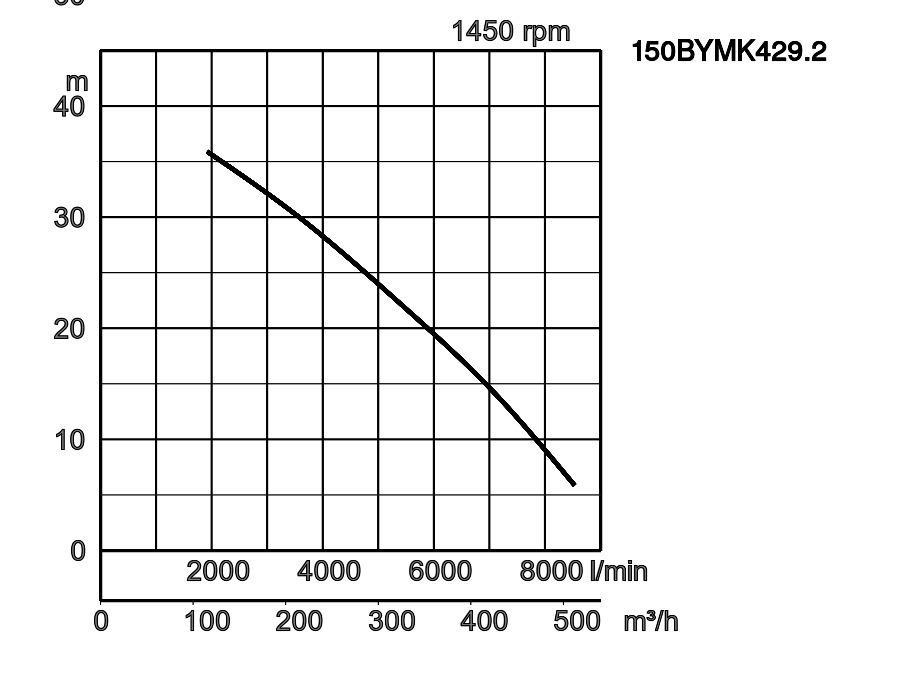

150BYMK429.2	150BYMK429.2	6 print 150BYMK429.2_18.pdf	150	29,2	3	1450	35,9	8533	star/delta (Y/D)	436,0	466,1	100

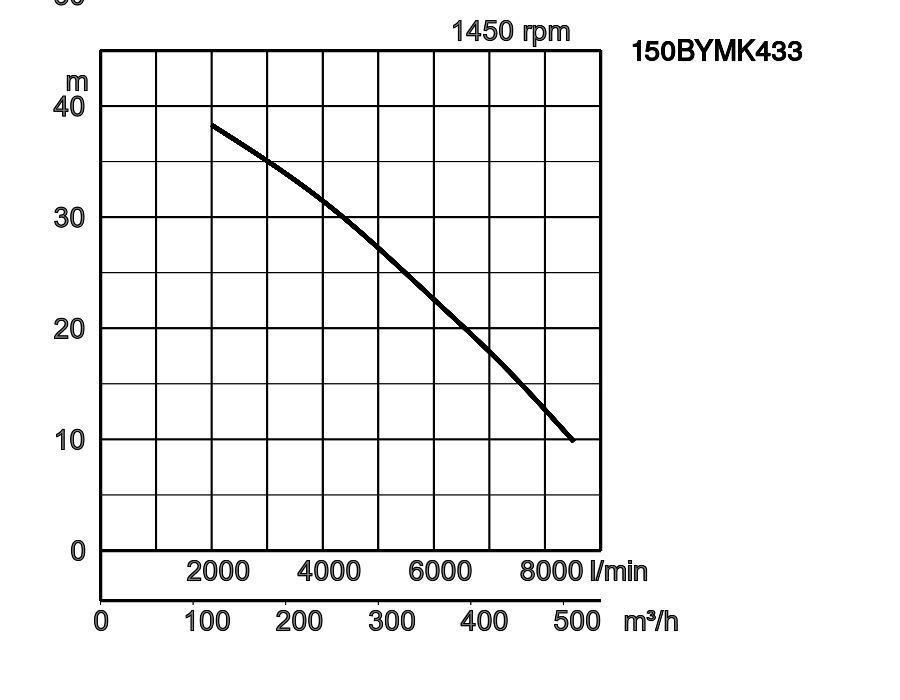

150BYMK433	150BYMK433	7 print 150BYMK433_18.pdf	150	33	3	1450	38,3	8520	star/delta (Y/D)	456,0	465,5	100

ø Utlopp diameter mm			150mm
Pumpad vätska	Temperatur		0-40°C
Pumpad vätska	Typ av vätska		Kommunalt avlopp
Pump	Komponenter	Pumphjul	Enkanaligt pumphjul
		Axeltätning	Dubbel mekanisk tätning
		Lager	Slutet kullager
	Material	Pumphjul	Grått gjutjärn EN-GJL-250
		Pumphus	Grått gjutjärn EN-GJL-250
		Axeltätning	SiC, övre i oljebad
		Slitring	Brons
Motor	Fas / Spänning		3-phase / 400V / 50Hz / s.d.
	Smörjning		Turbin olja (ISO VG32)
	Isolering		Isoleringsklass H
	Motorskydd (inbyggd)		Termiskt skydd Miniatyr
	Typ, poler		Induktionsmotor, 4 poler, IP68
	Material	Pumphus	Grått gjutjärn EN-GJL-250
		Axel	Rostfritt stål EN-X20Cr13, Rostfritt stål EN-X14CrMoS17
		Kabel	Gummi, H07RN8-F
Tryckanslutning			Fläns DIN/ANSI DN150 (PN10)
Tillbehör			Horisontell installation/vertikal installation

W1: lägsta vattennivå

Modell	A	B	B1	C	C1	DN1	DN2	J2	K1	K2	K3	K4	L	M	O
150BYMK412.2	895	610	370	467	209	150	150	273	205	502	637	908	283	520	1076
150BYMK414.6	895	610	370	467	209	150	150	273	205	502	637	908	283	520	1076
150BYMK419.3	985	610	370	467	209	150	150	273	205	502	637	908	283	520	1076
150BYMK422	1201	690	420	547	241	150	150	273	200	502	640	911	283	560	1161
150BYMK425.6	1326	730	420	547	241	150	150	273	200	502	640	911	283	560	1161
150BYMK429.2	1326	730	420	547	241	150	150	273	200	502	640	911	283	560	1161
150BYMK433	1326	730	420	547	241	150	150	273	200	502	640	911	283	560	1161

Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.

Modell	B	B1	C	C1	DN1	DN2	P1	P2	Q	R	S1	S3	T	U	V1
150BYMK412.2	630	370	467	209	150	150	260	630	137	907	350	130	723	833	310
150BYMK414.6	630	370	467	209	150	150	260	630	137	907	350	130	723	833	310
150BYMK419.3	630	370	467	209	150	150	260	630	137	997	350	130	813	923	310
150BYMK422	730	420	547	241	150	150	310	730	138	1213	350	90	998	1098	360
150BYMK425.6	730	420	547	241	150	150	310	730	138	1338	350	90	1123	1223	360
150BYMK429.2	730	420	547	241	150	150	310	730	138	1338	350	90	1123	1223	360
150BYMK433	730	420	547	241	150	150	310	730	138	1338	350	90	1123	1223	360

W1: lägsta vattennivå
