150BY | 400V / 3-fas / 50Hz

En sluten enkanalsimpeller säkerställer att avloppsvatten som innehåller slam och fibrösa ämnen kan pumpas ut effektivt utan att sättas igen.

Prestationskurvor & Specifikationer Material Mått

Modell		Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	Torrvikt kg *		Pumphjuls passage mm
fritt stående	med gejder koppling	Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	fritt stående	med gejder koppling	Pumphjuls passage mm

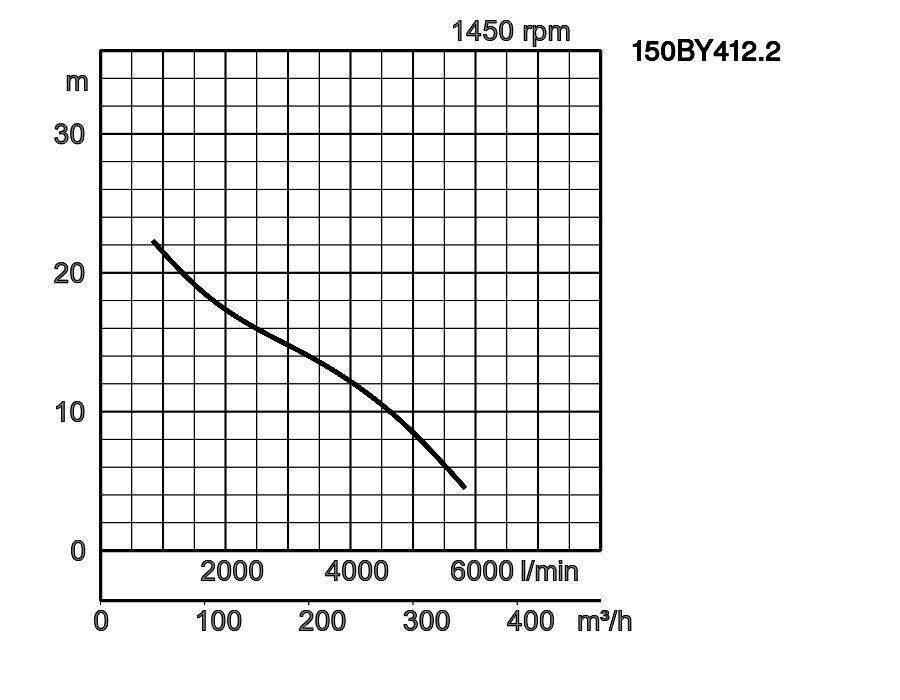

150BY412.2	TOS150BY412.2	1 print 150BY412.2_18.pdf	150	12,2	3	1450	22,2	5833	star/delta (Y/D)	227,0	227,0	100

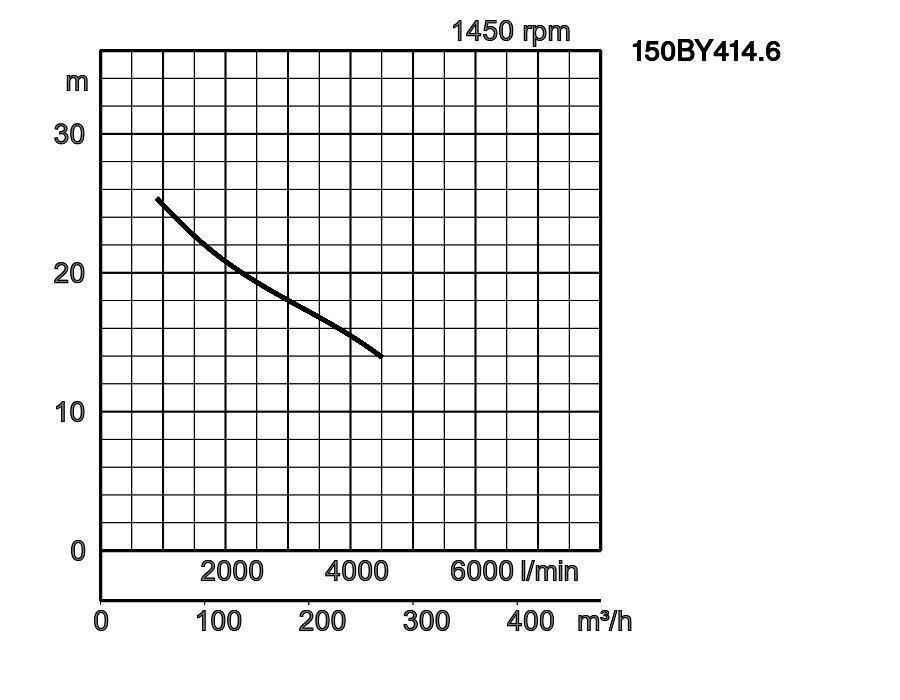

150BY414.6	TOS150BY414.6	2 print 150BY414.6_18.pdf	150	14,6	3	1450	25,1	4504	star/delta (Y/D)	227,0	227,0	100

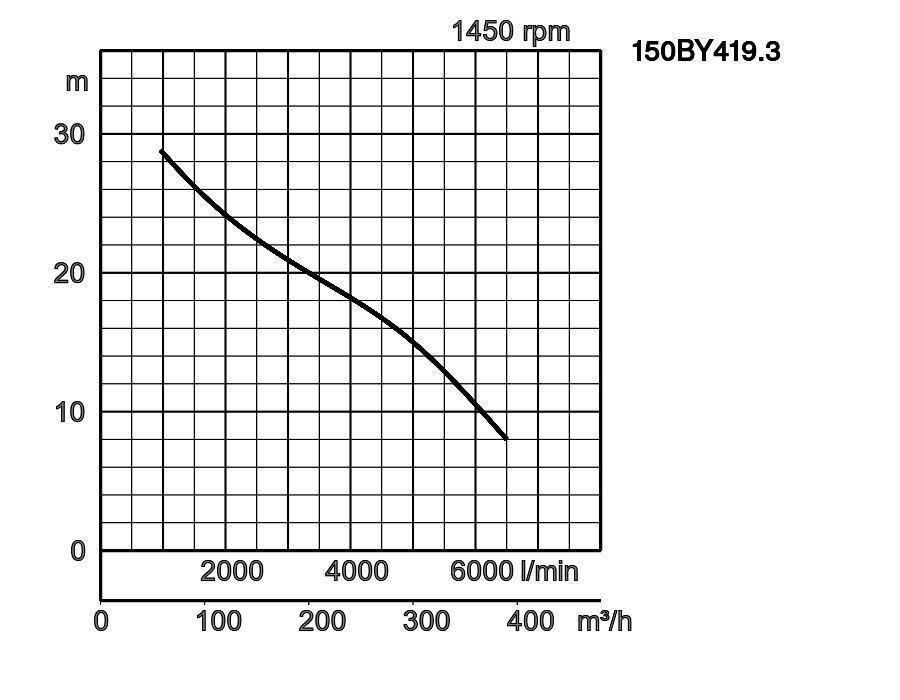

150BY419.3	TOS150BY419.3	3 print 150BY419.3_18.pdf	150	19,3	3	1450	27,8	6500	star/delta (Y/D)	249,0	249,0	100

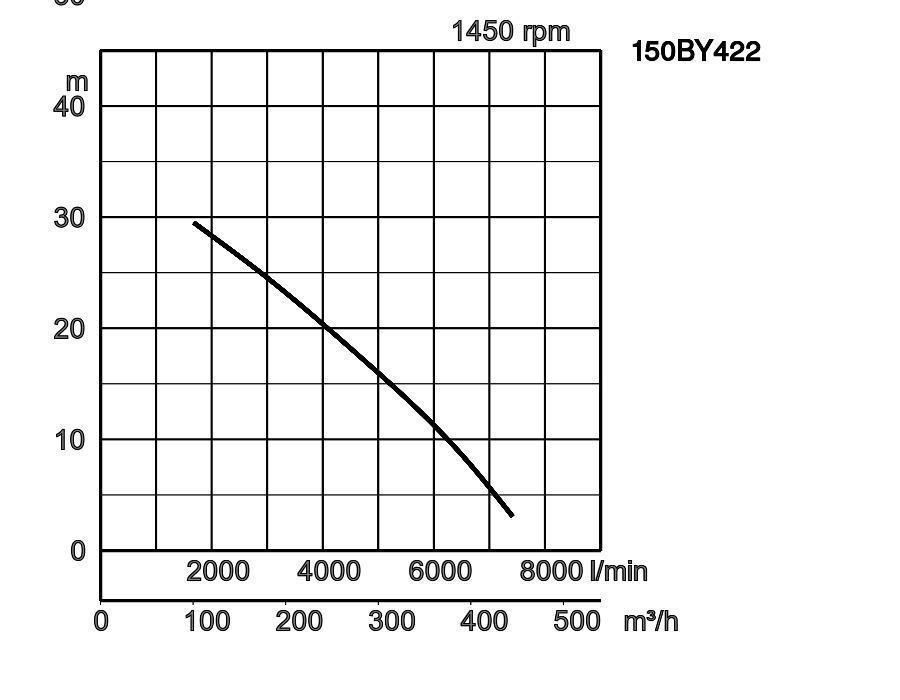

150BY422	TOS150BY422	4 print 150BY422_18.pdf	150	22	3	1450	29,5	7417	star/delta (Y/D)	409,0	388,0	100

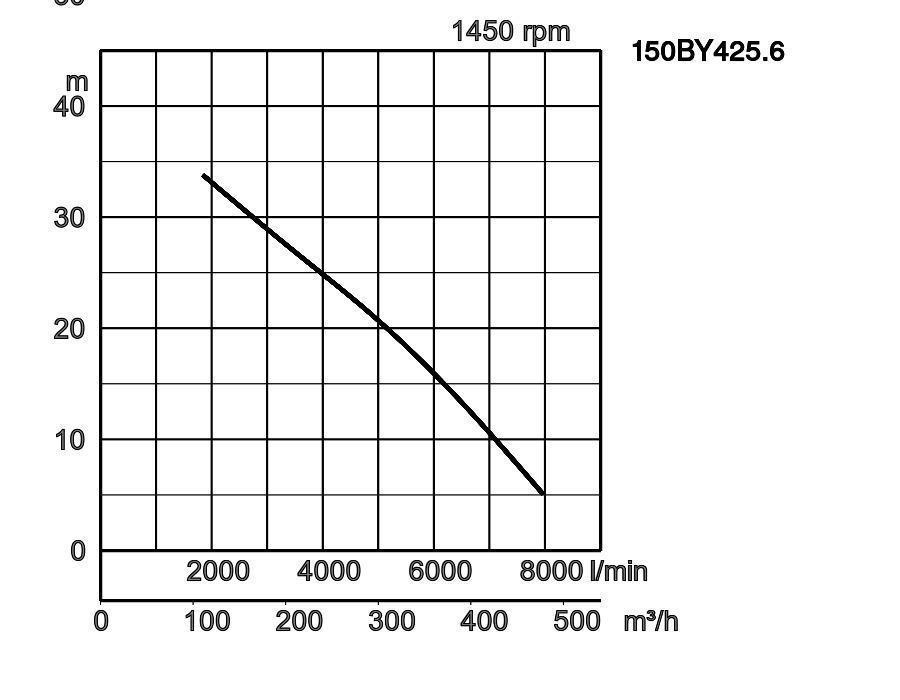

150BY425.6	TOS150BY425.6	5 print 150BY425.6_18.pdf	150	25,6	3	1450	33,8	7967	star/delta (Y/D)	460,4	410,0	100

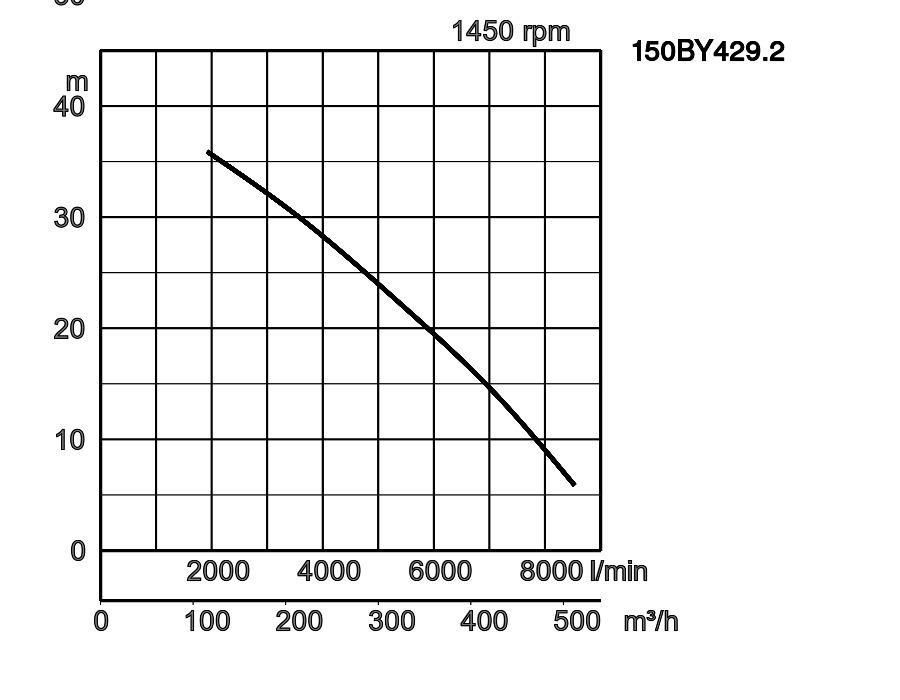

150BY429.2	TOS150BY429.2	6 print 150BY429.2_18.pdf	150	29,2	3	1450	35,9	8533	star/delta (Y/D)	477,4	420,0	100

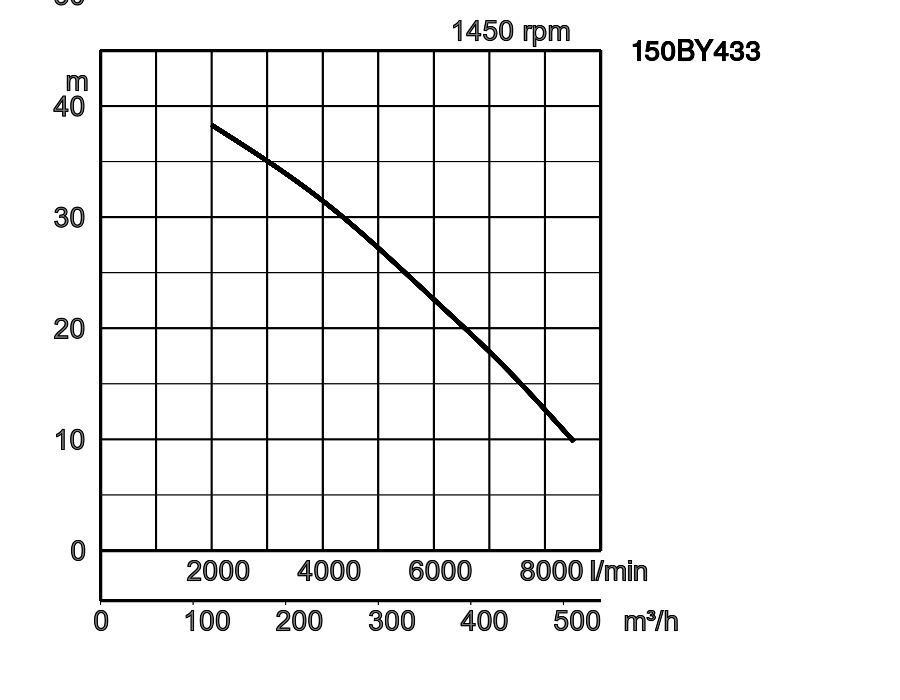

150BY433	TOS150BY433	7 print 150BY433_18.pdf	150	33	3	1450	38,3	8520	star/delta (Y/D)	477,1	430,0	100

ø Utlopp diameter mm			150mm
Pumpad vätska	Temperatur		0-40°C
Pumpad vätska	Typ av vätska		Kommunalt avlopp
Pump	Komponenter	Pumphjul	Enkanaligt pumphjul
		Axeltätning	Dubbel mekanisk tätning
		Lager	Slutet kullager
	Material	Pumphjul	Grått gjutjärn EN-GJL-250
		Pumphus	Grått gjutjärn EN-GJL-250
		Axeltätning	SiC, övre i oljebad
		Slitring	Brons
Motor	Isolering		Isoleringsklass H
	Typ, poler		Induktionsmotor, 4 poler, IP68
	Motorskydd (inbyggd)		Termiskt skydd Miniatyr
	Fas / Spänning		3-phase / 400V / 50Hz / s.d.
	Smörjning		Turbin olja (ISO VG32)
	Material	Pumphus	Grått gjutjärn EN-GJL-250
		Axel	Rostfritt stål EN-X14CrMoS17, Rostfritt stål EN-X20Cr13
		Kabel	Gummi, H07RN8-F
Tryckanslutning			Fläns DIN/ANSI DN150 (PN10)
Tillbehör			Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ.

W1: lägsta vattennivå

Modell	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
150BY412.2	895	610	370	467	209	150	150	6"	-	-	-	450	967	273
150BY414.6	895	610	370	467	209	150	150	6"	-	-	-	450	967	273
150BY419.3	985	610	370	467	209	150	150	6"	-	-	-	450	967	273
150BY422	1201	690	420	547	241	150	150	6"	-	-	-	600	1077	273
150BY425.6	1326	690	420	547	241	150	150	6"	-	-	-	600	1077	273
150BY429.2	1326	690	420	547	241	150	150	6"	-	-	-	600	1077	273
150BY433	1326	690	420	547	241	150	150	6"	-	-	-	600	1077	273

Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.

Modell	A	B	B1	C	C1	D	DN1	DN2	E
150BY412.2	895	610	370	467	209	1160	150	150	138
150BY414.6	895	610	370	467	209	1160	150	150	138
150BY419.3	985	610	370	467	209	1160	150	150	138
150BY422	1201	690	420	547	241	1239	150	150	137
150BY425.6	1326	690	420	547	241	1239	150	150	137
150BY429.2	1326	690	420	547	241	1239	150	150	137
150BY433	1326	690	420	547	241	1239	150	150	137

W1: lägsta vattennivå
