En sluten enkanalsimpeller säkerställer att avloppsvatten som innehåller slam och fibrösa ämnen kan pumpas ut effektivt utan att sättas igen.
Du är här:
- Start >
- Sverige >
- Avloppspumpar & Industripumpar >
- Pumpar för avfallsvatten >
- 100BYZK

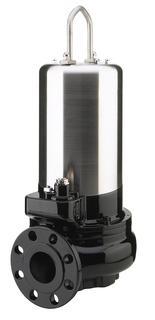

100BYZK | 400V / 3-fas / 50Hz
Downloads
| Modell | Färgkod prestandakurva | utlopp dia. mm | Effekt kW | Faser | rpm | Tryckhöjd max. m | Kapacitet max. l/min | Start metod | Torrvikt kg * | Pumphjuls passage mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| fritt stående | med gejder koppling | fritt stående | med gejder koppling | |||||||||

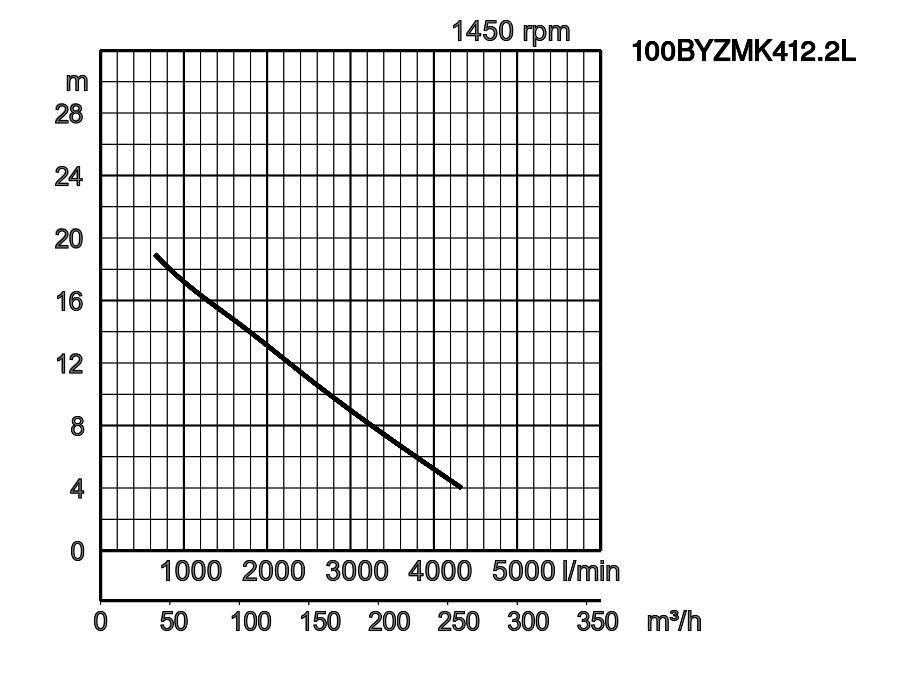

| 100BYZMK412.2L | 100BYZMK412.2L | 100 | 12,2 | 3 | 1450 | 18,9 | 4333 | star/delta (Y/D) | 219,0 | 219,0 | 100 | |

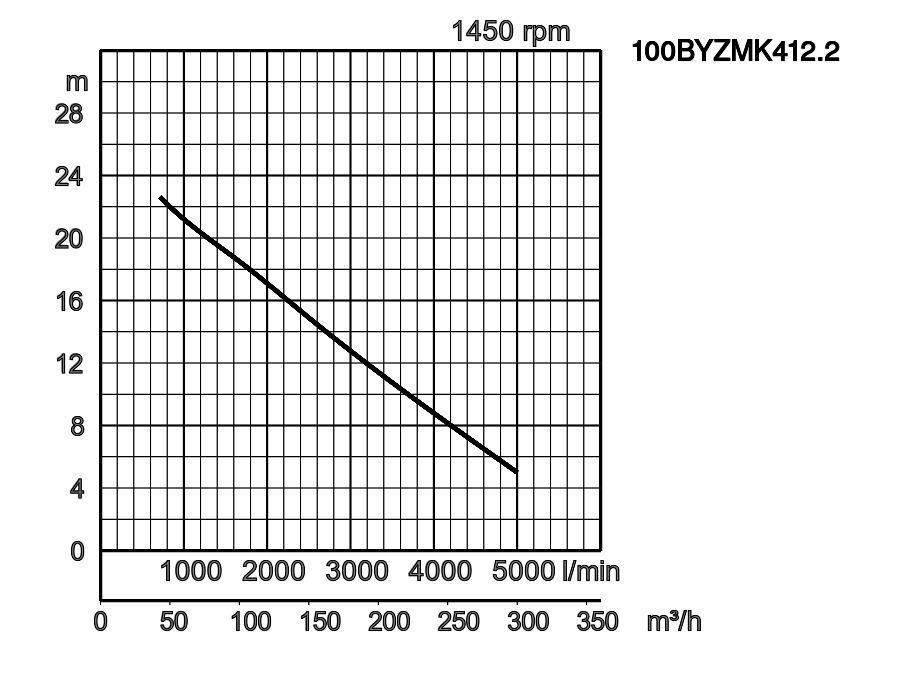

| 100BYZMK412.2 | 100BYZMK412.2 | 100 | 12,2 | 3 | 1450 | 22,5 | 5000 | star/delta (Y/D) | 219,0 | 219,0 | 100 | |

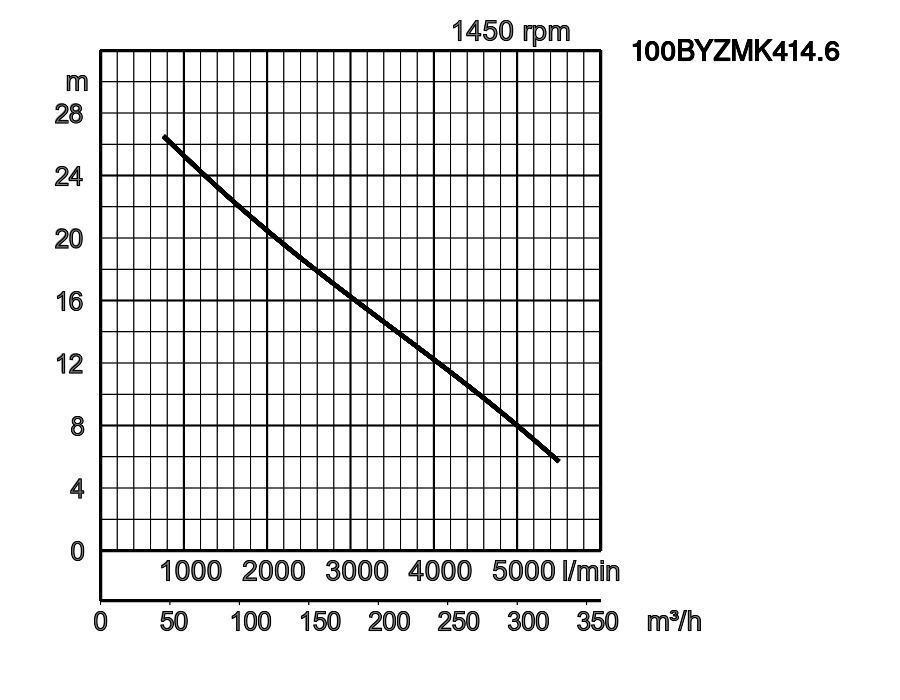

| 100BYZMK414.6 | 100BYZMK414.6 | 100 | 14,6 | 3 | 1450 | 25,6 | 5500 | star/delta (Y/D) | 219,0 | 219,0 | 100 | |

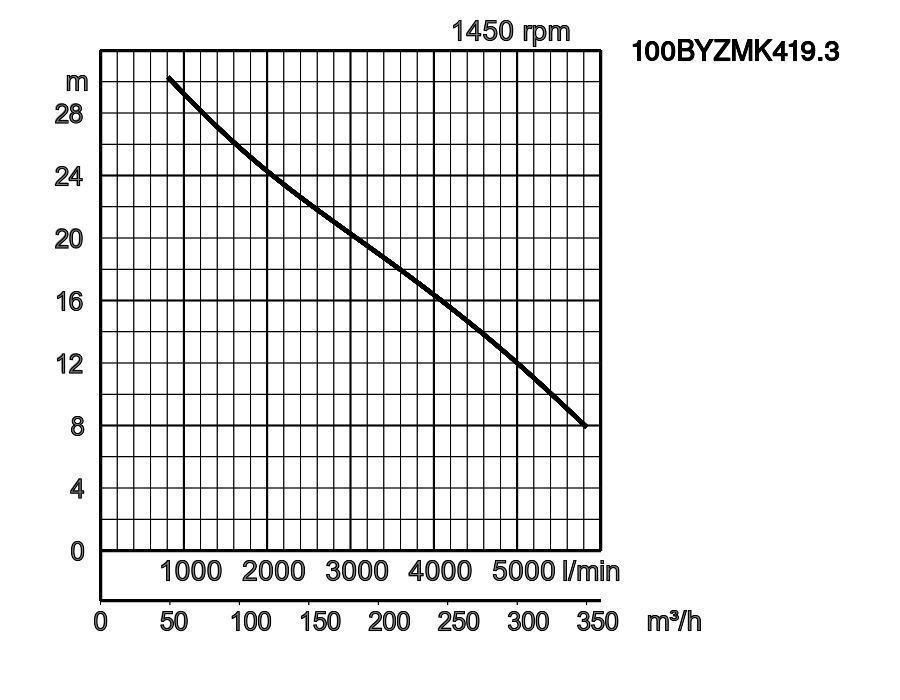

| 100BYZMK419.3 | 100BYZMK419.3 | 100 | 19,3 | 3 | 1450 | 29,1 | 5833 | star/delta (Y/D) | 244,0 | 244,0 | 100 | |
100BYZMK412.2L_18.pdf
| ø Utlopp diameter mm | 100mm | |||
|---|---|---|---|---|
| Pumpad vätska | Temperatur | 0-40°C | ||
| Typ av vätska | Kommunalt avlopp | |||
| Pump | Komponenter | Pumphjul | Enkanaligt pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Grått gjutjärn EN-GJL-250 | ||
| Pumphus | Grått gjutjärn EN-GJL-250 | |||
| Axeltätning | SiC, övre i oljebad | |||
| Slitring | Brons | |||
| Motor | Fas / Spänning | 3-phase / 400V / 50Hz / s.d. | ||
| Motorskydd (inbyggd) | Termiskt skydd Miniatyr | |||
| Isolering | Isoleringsklass H | |||
| Typ, poler | Induktionsmotor, 4 poler, IP68 | |||
| Smörjning | Turbin olja (ISO VG32) | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-250 | ||
| Axel | Rostfritt stål EN-X14CrMoS17 | |||
| Kabel | Gummi, H07RN8-F | |||
| Tryckanslutning | Fläns DIN/ANSI DN100 (PN10) | |||
| Tillbehör | Horisontell installation/vertikal installation | |||
Dimensioner i mm:
-
-
- 100BYZMK412.2
- 100BYZMK414.6
- 100BYZMK419.3
- 100BYZMK412.2L
W1: lägsta vattennivå
| Modell | A | B | B1 | C | C1 | DN1 | DN2 | J2 | K1 | K2 | K3 | K4 | L | M | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100BYZMK412.2L | 878 | 781 | 541 | 457 | 207 | 100 | 150 | 197 | 205 | 502 | 622 | 817 | 283 | 520 | 942 |
| 100BYZMK412.2 | 878 | 781 | 541 | 457 | 207 | 100 | 150 | 197 | 205 | 502 | 622 | 817 | 283 | 520 | 942 |
| 100BYZMK414.6 | 878 | 781 | 541 | 457 | 207 | 100 | 150 | 197 | 205 | 502 | 622 | 817 | 283 | 520 | 942 |
| 100BYZMK419.3 | 968 | 781 | 541 | 457 | 207 | 100 | 150 | 197 | 205 | 502 | 622 | 817 | 283 | 520 | 942 |
Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.
Dimensioner - gejder montage typ i mm:
| Modell | B | B1 | C | C1 | DN1 | DN2 | P1 | P2 | Q | R | S1 | S3 | T | U | V1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100BYZMK412.2L | 605 | 345 | 457 | 207 | 100 | 150 | 260 | 605 | 130 | 890 | 380 | 115 | 706 | 816 | 310 |
| 100BYZMK412.2 | 605 | 345 | 457 | 207 | 100 | 150 | 260 | 605 | 130 | 890 | 380 | 115 | 706 | 816 | 310 |
| 100BYZMK414.6 | 605 | 345 | 457 | 207 | 100 | 150 | 260 | 605 | 130 | 890 | 380 | 115 | 706 | 816 | 310 |
| 100BYZMK419.3 | 605 | 345 | 457 | 207 | 100 | 150 | 260 | 605 | 130 | 980 | 380 | 115 | 796 | 906 | 310 |
-
-
- 100BYZMK412.2
- 100BYZMK414.6
- 100BYZMK419.3
- 100BYZMK412.2L
W1: lägsta vattennivå
