100BYZ | 400V / 3-fas / 50Hz

En sluten enkanalsimpeller säkerställer att avloppsvatten som innehåller slam och fibrösa ämnen kan pumpas ut effektivt utan att sättas igen.

Prestationskurvor & Specifikationer Material Mått

Modell		Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	Torrvikt kg *		Pumphjuls passage mm
fritt stående	med gejder koppling	Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	fritt stående	med gejder koppling	Pumphjuls passage mm

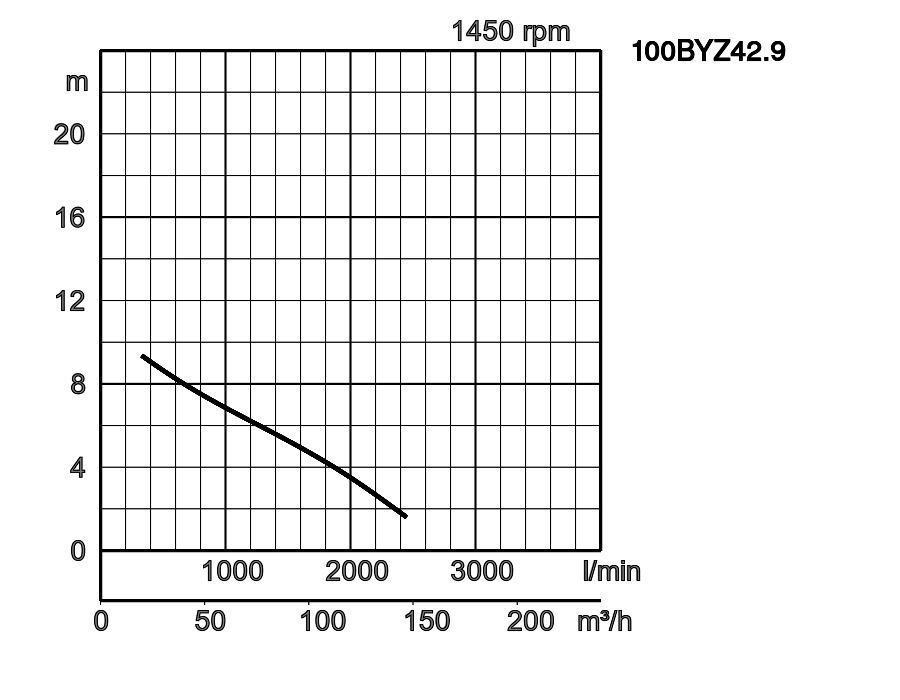

100BYZ42.9	TOS100BYZ42.9	1 print 100BYZ42.9_18.pdf	100	2,9	3	1450	9,2	2448	direkt	104,0	104,0	100

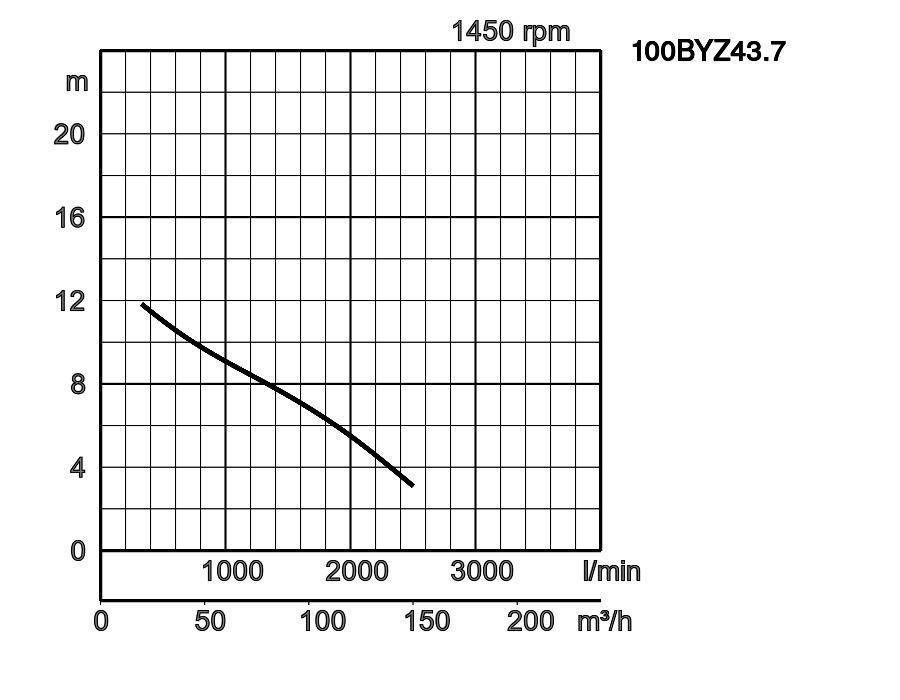

100BYZ43.7	TOS100BYZ43.7	2 print 100BYZ43.7_18.pdf	100	3,7	3	1450	11,7	2500	star/delta (Y/D)	108,0	108,0	100
100BYZ43.7H	TOS100BYZ43.7H	3 print 100BYZ43.7H_18.pdf	100	3,7	3	1450	12,6	1863	star/delta (Y/D)	129,0	129,0	100

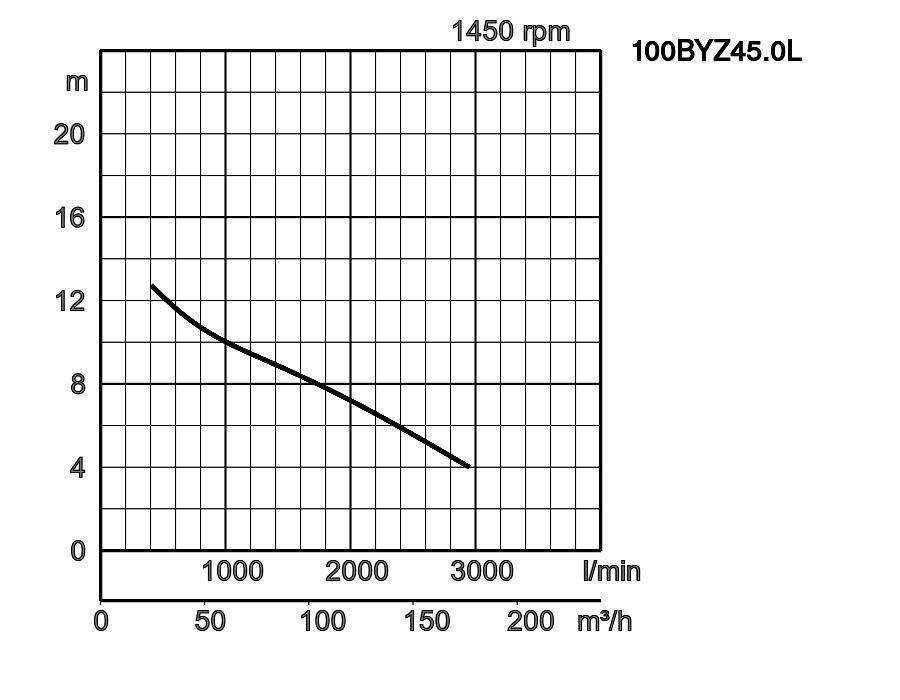

100BYZ45.0L	TOS100BYZ45.0L	4 print 100BYZ45.0L_18.pdf	100	5,0	3	1450	12,6	2950	star/delta (Y/D)	139,0	139,0	100

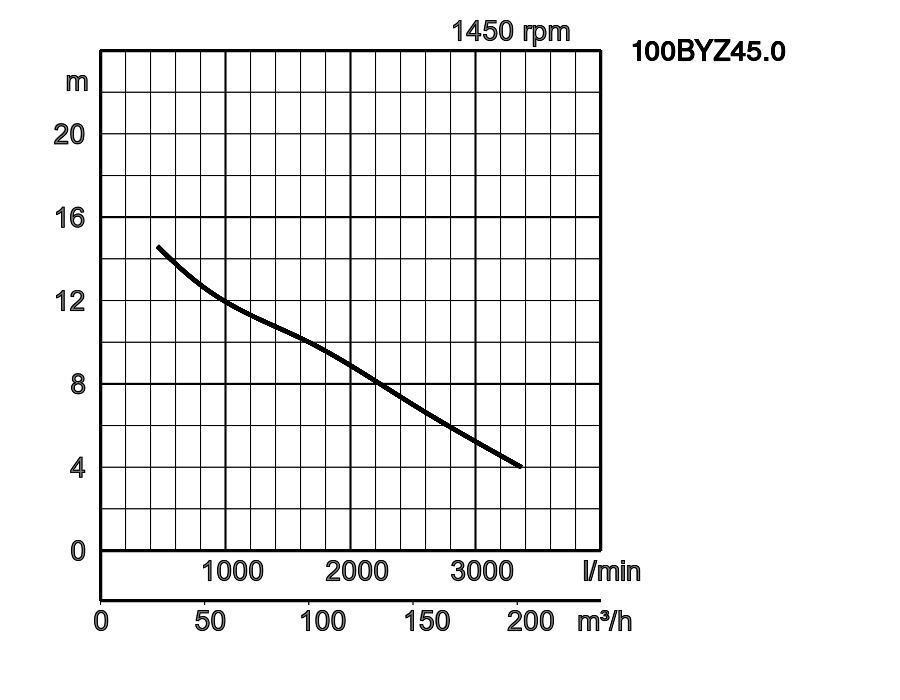

100BYZ45.0	TOS100BYZ45.0	5 print 100BYZ45.0_18.pdf	100	5,0	3	1450	14,4	3367	star/delta (Y/D)	139,0	139,0	100

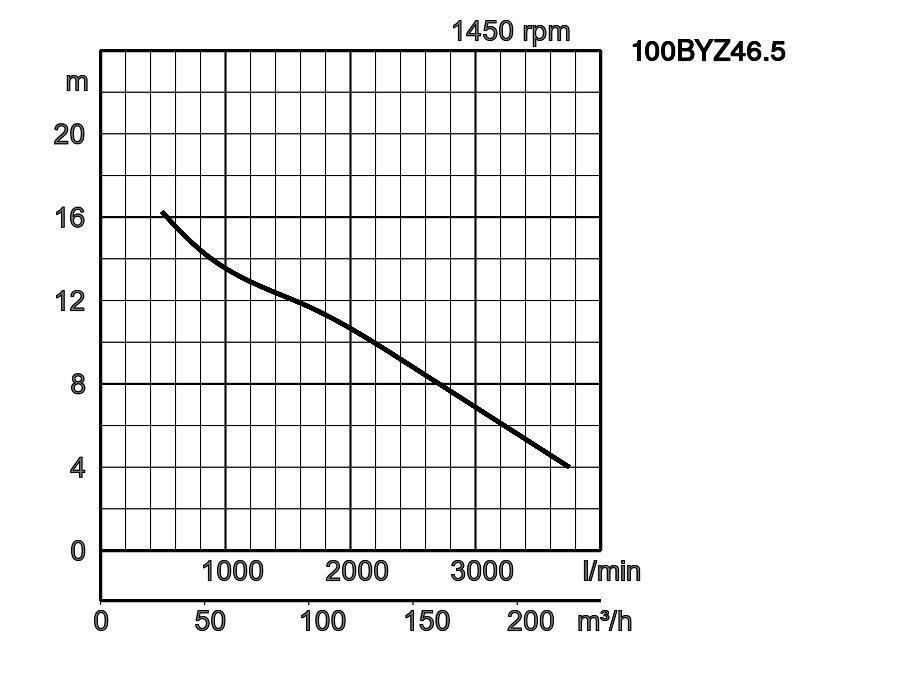

100BYZ46.5	TOS100BYZ46.5	6 print 100BYZ46.5_18.pdf	100	6,5	3	1450	16,3	3750	star/delta (Y/D)	142,0	142,0	100

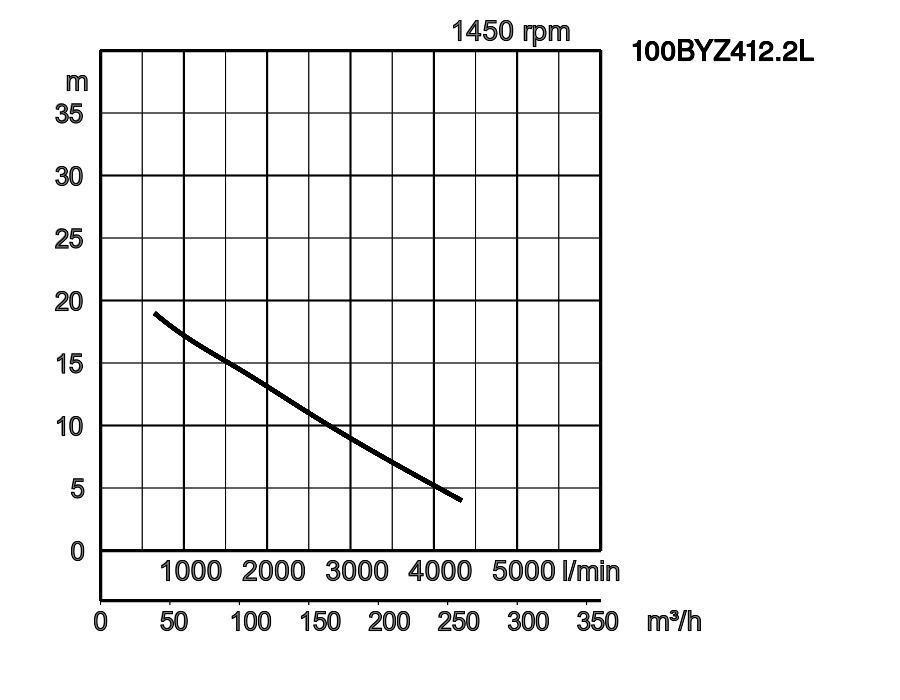

100BYZ412.2L	TOS100BYZ412.2L	7 print 100BYZ412.2L_18.pdf	100	12,2	3	1450	18,9	4333	star/delta (Y/D)	209,0	209,0	100

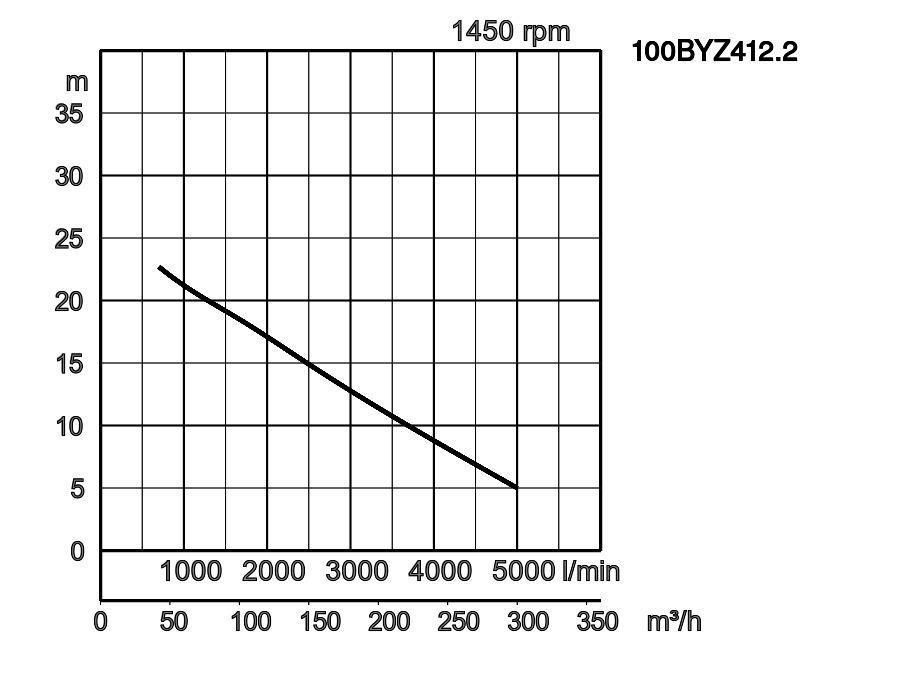

100BYZ412.2	TOS100BYZ412.2	8 print 100BYZ412.2_18.pdf	100	12,2	3	1450	27,0	5000	star/delta (Y/D)	209,0	209,0	100

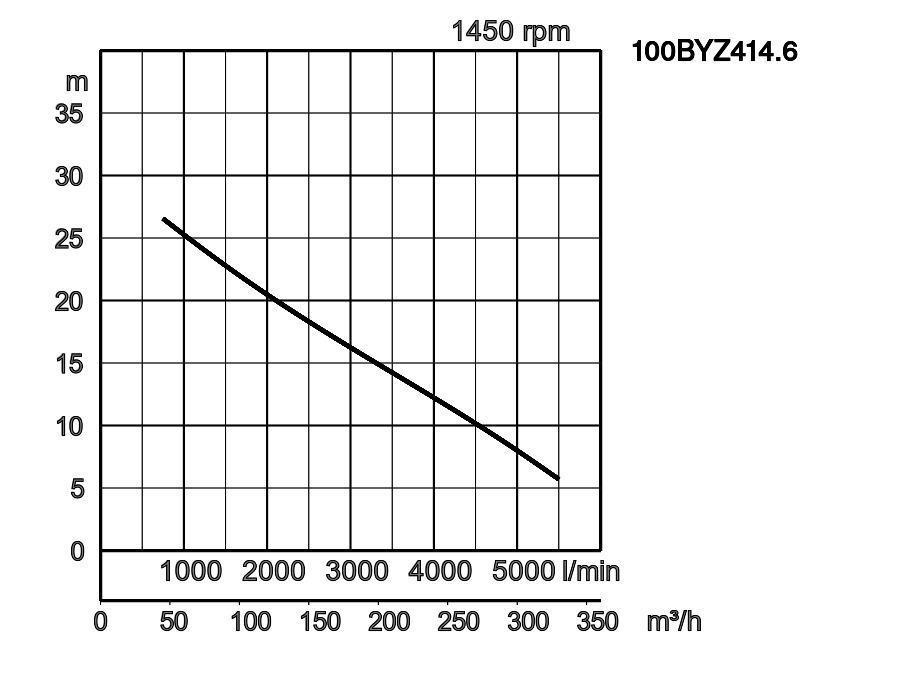

100BYZ414.6	TOS100BYZ414.6	9 print 100BYZ414.6_18.pdf	100	14,6	3	1450	25,6	5500	star/delta (Y/D)	209,0	209,0	100

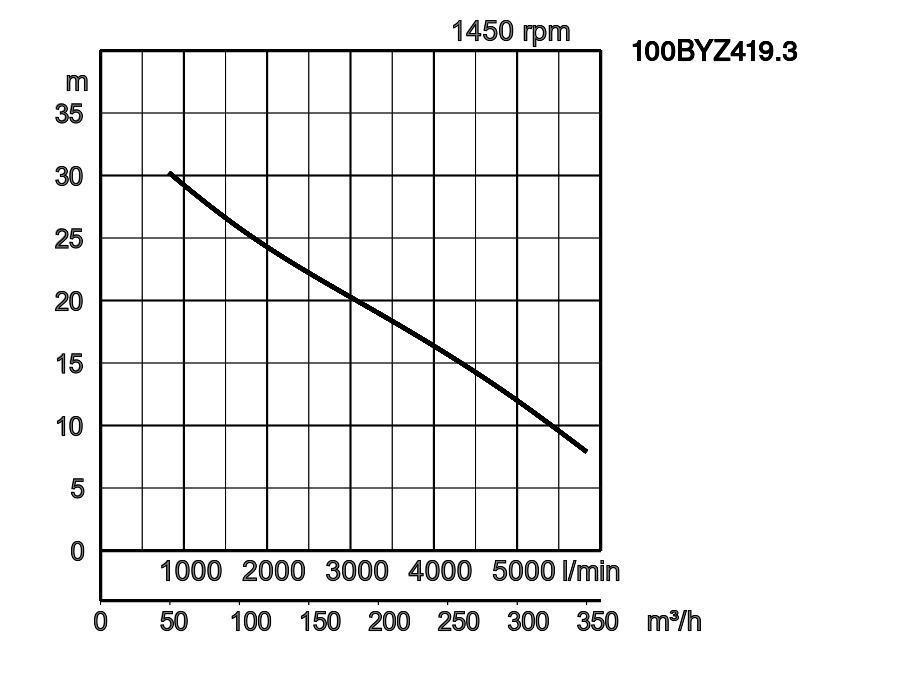

100BYZ419.3	TOS100BYZ419.3	10 print 100BYZ419.3_18.pdf	100	19,3	3	1450	29,1	5833	star/delta (Y/D)	231,0	231,0	100

ø Utlopp diameter mm			100mm
Pumpad vätska	Temperatur		0-40°C
Pumpad vätska	Typ av vätska		Kommunalt avlopp
Pump	Komponenter	Pumphjul	Enkanaligt pumphjul
		Axeltätning	Dubbel mekanisk tätning
		Lager	Slutet kullager
	Material	Pumphjul	Grått gjutjärn EN-GJL-250
		Pumphus	Grått gjutjärn EN-GJL-250
		Axeltätning	SiC, övre i oljebad
		Slitring	Brons
Motor	Smörjning		Turbin olja (ISO VG32)
	Typ, poler		Induktionsmotor, 4 poler, IP68
	Isolering		Isoleringsklass H
	Fas / Spänning		3-phase / 400V / 50Hz / s.d.
	Motorskydd (inbyggd)		Termiskt skydd Miniatyr
	Material	Pumphus	Grått gjutjärn EN-GJL-250
		Axel	Rostfritt stål EN-X14CrMoS17
		Kabel	Gummi, H07RN8-F
Tryckanslutning			Fläns DIN/ANSI DN100 (PN10)
Tillbehör			Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ.

W1: lägsta vattennivå

Modell	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
100BYZ42.9	737	422	265	323	147	100	100	4"	-	-	-	395	642	122
100BYZ43.7	737	422	265	323	147	100	100	4"	-	-	-	395	642	122
100BYZ43.7H	733	460	280	335	149	100	100	4"	-	-	-	450	684	122
100BYZ45.0L	806	460	280	335	149	100	100	4"	-	-	-	450	684	122
100BYZ45.0	806	460	280	335	149	100	100	4"	-	-	-	450	684	122
100BYZ46.5	806	460	280	335	149	100	100	4"	-	-	-	450	684	122
100BYZ412.2L	878	585	345	475	225	100	150	4"	-	-	-	450	764	122
100BYZ412.2	878	585	345	475	225	100	150	4"	-	-	-	450	764	122
100BYZ414.6	878	585	345	475	225	100	150	4"	-	-	-	450	764	122
100BYZ419.3	968	585	345	475	225	100	150	4"	-	-	-	450	764	122

Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.

Modell	A	B	B1	C	C1	D	DN1	DN2	E
100BYZ42.9	737	422	265	323	147	846	100	100	117
100BYZ43.7	737	422	265	323	147	846	100	100	117
100BYZ43.7H	733	460	280	335	149	884	100	100	120
100BYZ45.0L	806	460	280	335	149	884	100	100	120
100BYZ45.0	806	460	280	335	149	884	100	100	120
100BYZ46.5	806	460	280	335	149	884	100	100	120
100BYZ412.2L	878	585	345	457	207	1009	100	150	120
100BYZ412.2	878	585	345	457	207	1009	100	150	120
100BYZ414.6	878	585	345	457	207	1000	100	150	120
100BYZ419.3	968	585	345	457	207	1009	100	150	120

W1: lägsta vattennivå
