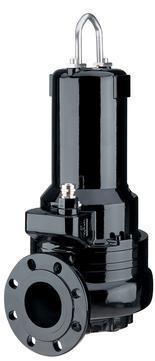

100BY | 400V / 3-fas / 50Hz

En sluten enkanalsimpeller säkerställer att avloppsvatten som innehåller slam och fibrösa ämnen kan pumpas ut effektivt utan att sättas igen.

Prestationskurvor & Specifikationer Material Mått

Modell		Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	Torrvikt kg *		Pumphjuls passage mm
fritt stående	med gejder koppling	Färgkod prestandakurva	utlopp dia. mm	Effekt kW	Faser	rpm	Tryckhöjd max. m	Kapacitet max. l/min	Start metod	fritt stående	med gejder koppling	Pumphjuls passage mm

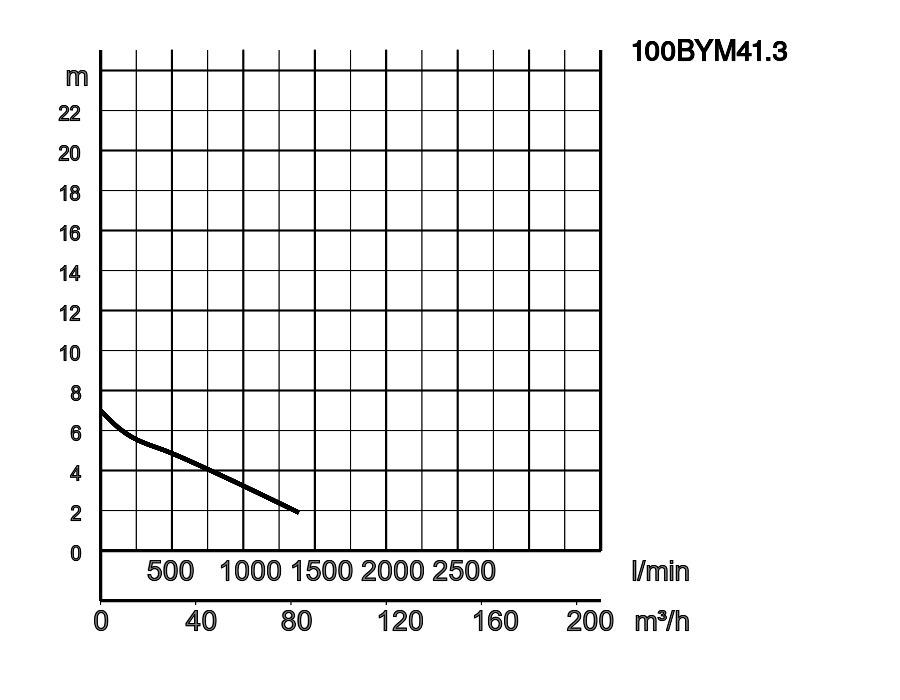

100BY41.3	TOS100BY41.3	1 print 100BY41.3_18.pdf	100	1,3	3	1450	7,0	1387	direkt	74,0	74,0	80

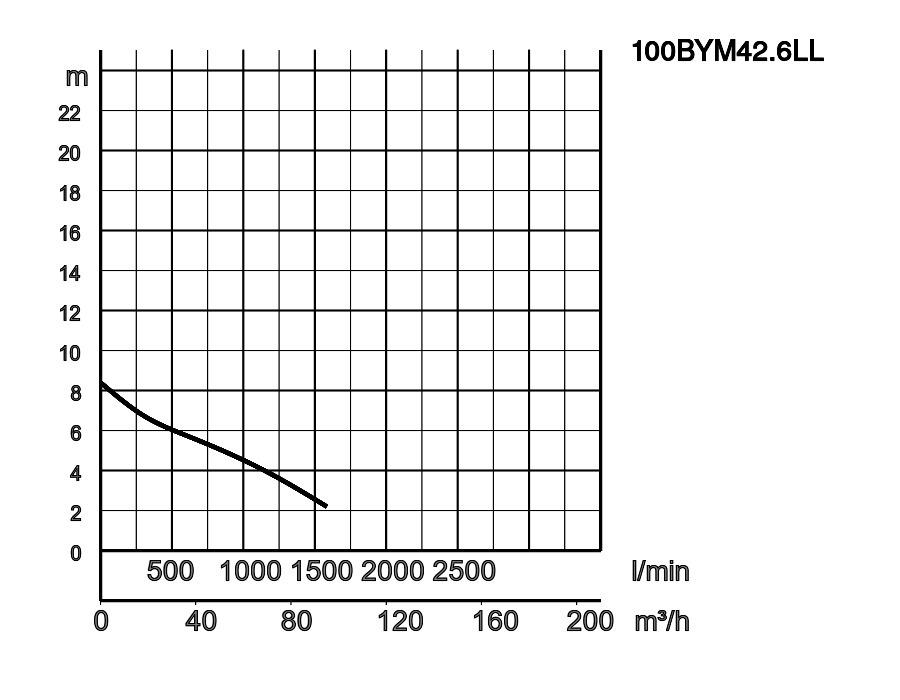

100BY42.6LL	TOS100BY42.6LL	2 print 100BY42.6LL_18.pdf	100	2,6	3	1450	8,4	1583	direkt	80,0	80,0	80

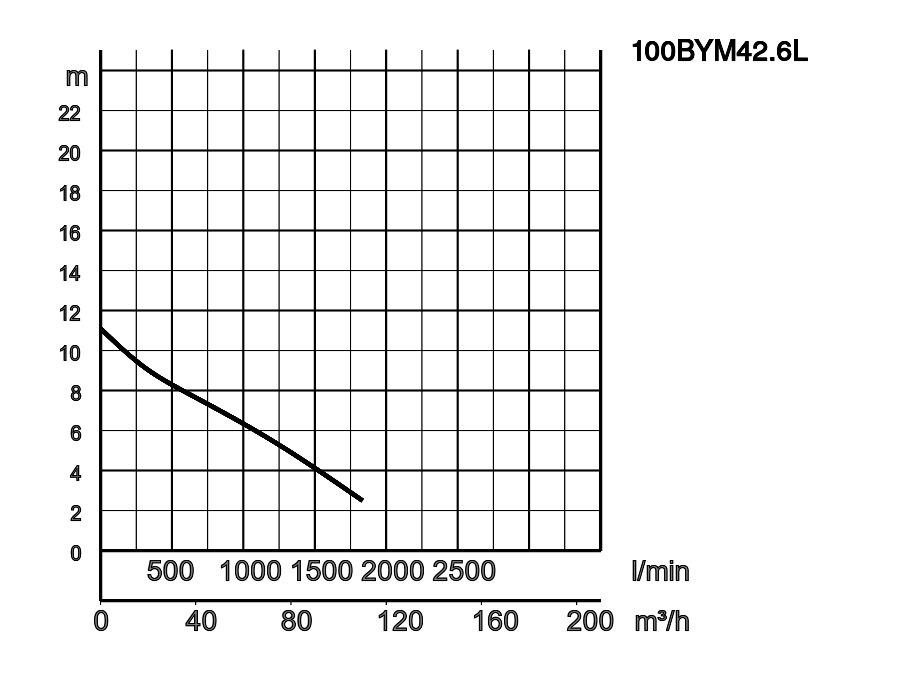

100BY42.6L	TOS100BY42.6L	3 print 100BY42.6L_18.pdf	100	2,6	3	1450	11,1	1833	direkt	82,0	82,0	80

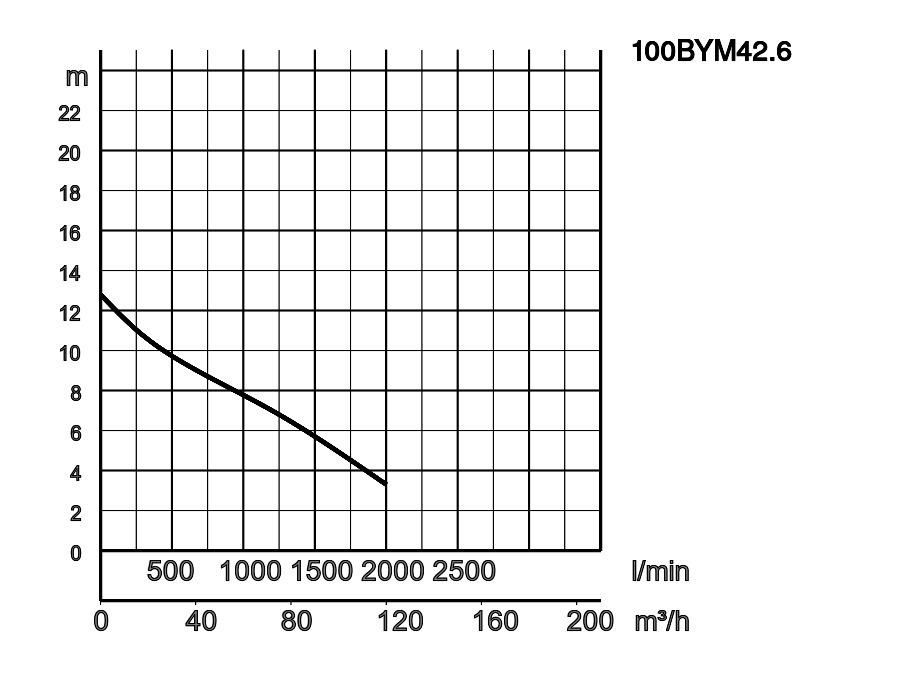

100BY42.6	TOS100BY42.6	4 print 100BY42.6_18.pdf	100	2,6	3	1450	12,8	2000	direkt	82,0	82,0	80

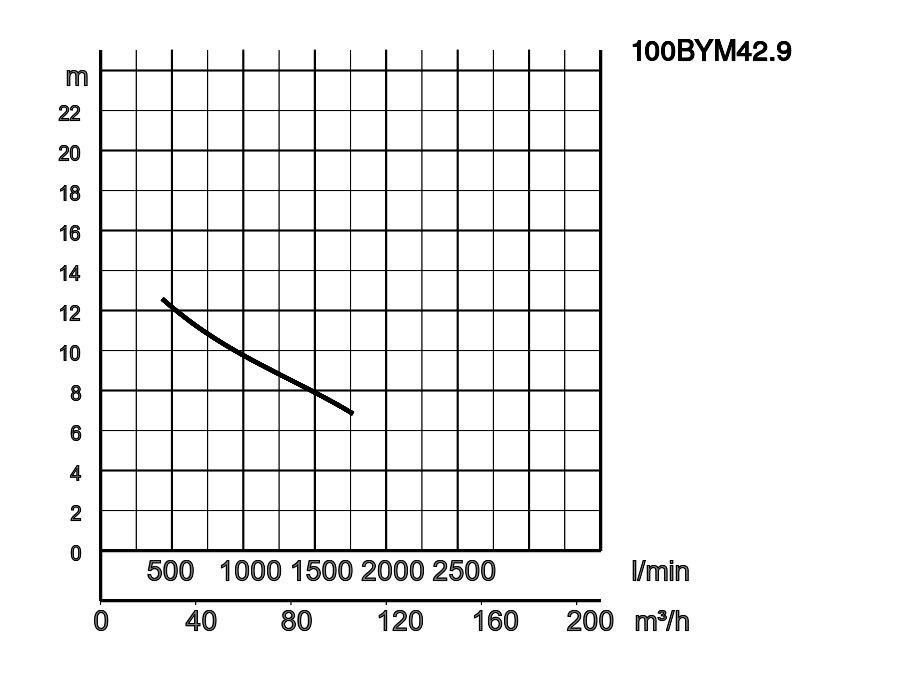

100BY42.9	TOS100BY42.9	5 print 100BY42.9_18.pdf	100	2,9	3	1450	15,5	1767	direkt	118,0	118,0	80
100BY43.7	TOS100BY43.7	6 print 100BY43.7_18.pdf	100	3,7	3	1450	14,4	2583	star/delta (Y/D)	122,0	122,0	80

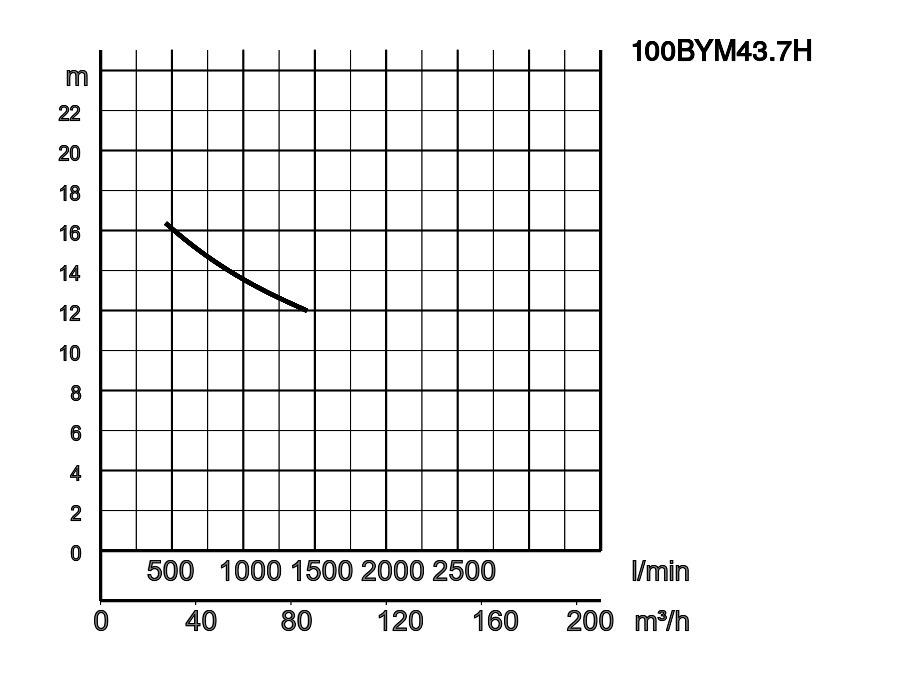

100BY43.7H	TOS100BY43.7H	7 print 100BY43.7H_18.pdf	100	3,7	3	1450	16,1	1444	star/delta (Y/D)	122,0	122,0	80

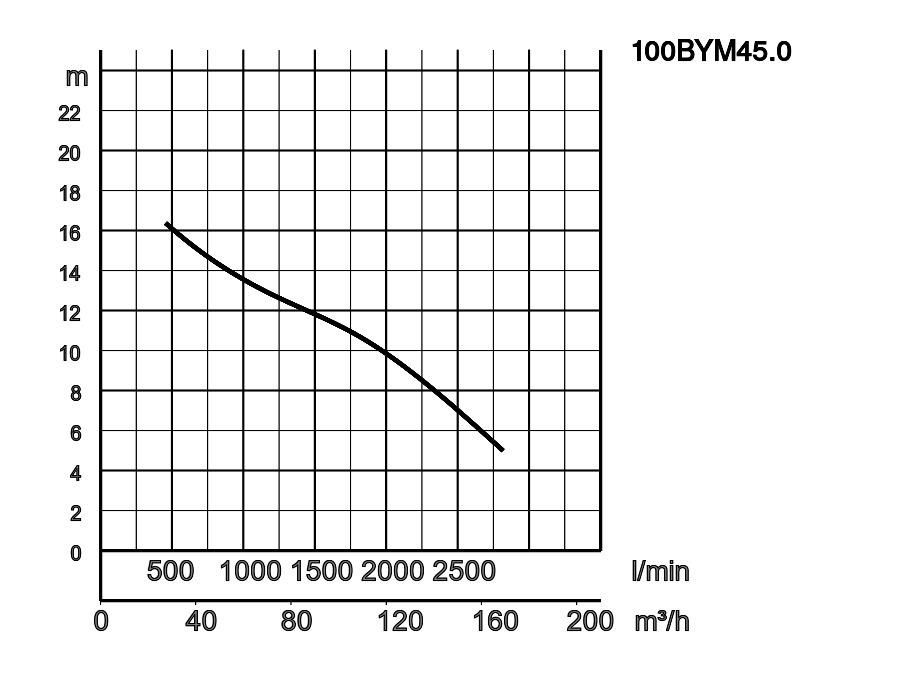

100BY45.0	TOS100BY45.0	8 print 100BY45.0_18.pdf	100	5,0	3	1450	16,1	2817	star/delta (Y/D)	132,0	132,0	80

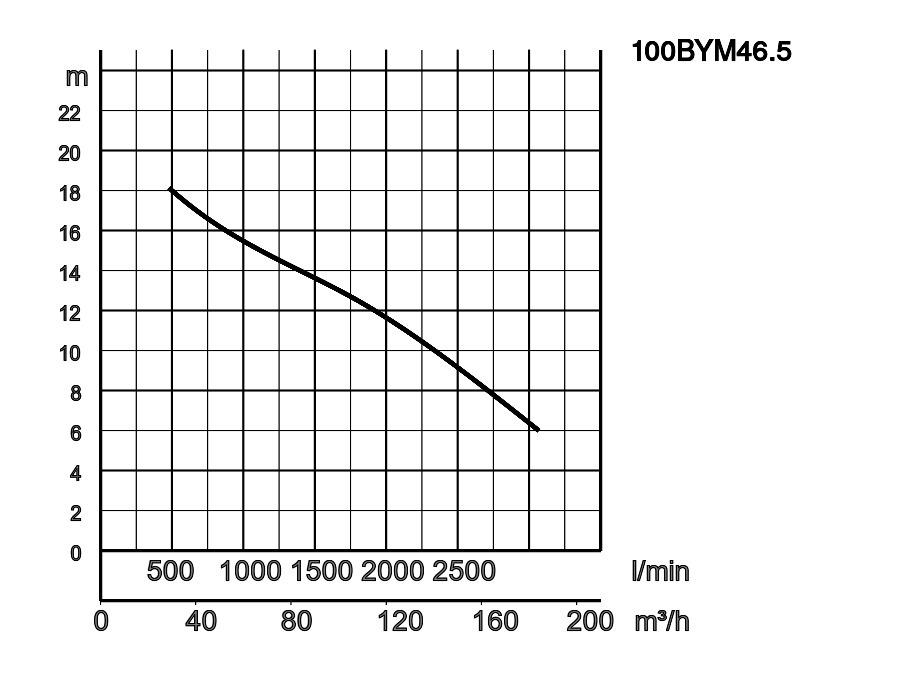

100BY46.5	TOS100BY46.5	9 print 100BY46.5_18.pdf	100	6,5	3	1450	18,0	3067	star/delta (Y/D)	135,0	135,0	80

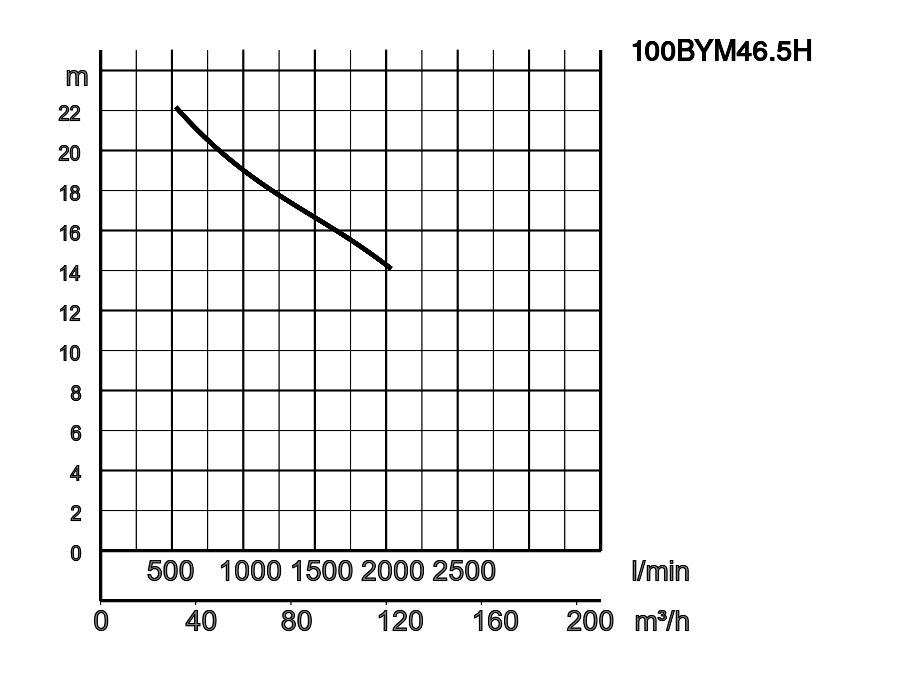

100BY46.5H	TOS100BY46.5H	10 print 100BY46.5H_18.pdf	100	6,5	3	1450	22,1	2033	star/delta (Y/D)	142,2	142,2	80

ø Utlopp diameter mm			100mm
Pumpad vätska	Typ av vätska		Kommunalt avlopp
Pumpad vätska	Temperatur		0-40°C
Pump	Komponenter	Pumphjul	Enkanaligt pumphjul
		Axeltätning	Dubbel mekanisk tätning
		Lager	Slutet kullager
	Material	Pumphjul	Grått gjutjärn EN-GJL-250
		Pumphus	Grått gjutjärn EN-GJL-250
		Axeltätning	SiC, övre i oljebad
		Slitring	Brons
Motor	Typ, poler		Induktionsmotor, 4 poler, IP68
	Fas / Spänning		3-phase / 400V / 50Hz / d.o.l., 3-phase / 400V / 50Hz / s.d.
	Smörjning		Turbin olja (ISO VG32)
	Isolering		Isoleringsklass H
	Motorskydd (inbyggd)		Termiskt skydd Miniatyr
	Material	Pumphus	Grått gjutjärn EN-GJL-250
		Axel	Rostfritt stål EN-X14CrMoS17
		Kabel	Gummi, H07RN8-F
Tryckanslutning			Fläns DIN/ANSI DN100 (PN10)
Tillbehör			Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ.

W1: lägsta vattennivå

Modell	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
100BY41.3	517	360	200	305	145	100	100	4"	-	-	-	395	577	122
100BY42.6LL	554	360	200	305	145	100	100	4"	-	-	-	395	577	122
100BY42.6L	554	360	200	305	145	100	100	4"	-	-	-	395	577	122
100BY42.6	554	360	200	305	145	100	100	4"	-	-	-	395	577	122
100BY42.9	692	460	280	357	163	100	100	4"	-	-	-	395	656	122
100BY43.7	692	460	280	357	163	100	100	4"	-	-	-	395	656	122
100BY43.7H	692	460	280	357	163	100	100	4"	-	-	-	395	656	122
100BY45.0	765	460	280	357	163	100	100	4"	-	-	-	395	656	122
100BY46.5	765	460	280	357	163	100	100	4"	-	-	-	395	656	122
100BY46.5H	772	488	300	381	178	100	100	4"	-	-	-	395	677	122

Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.

Modell	A	B	B1	C	C1	D	DN1	DN2	E
100BY41.3	517	360	200	305	145	784	100	100	147
100BY42.6LL	554	360	200	305	145	784	100	100	147
100BY42.6L	554	360	200	305	145	784	100	100	147
100BY42.6	554	360	200	305	145	784	100	100	147
100BY42.9	692	460	280	357	163	884	100	100	140
100BY43.7	692	460	280	357	163	884	100	100	140
100BY43.7H	692	460	280	357	163	884	100	100	140
100BY45.0	765	460	280	357	163	884	100	100	140
100BY46.5	765	460	280	357	163	884	100	100	140
100BY46.5H	772	488	300	381	178	912	100	100	145

W1: lägsta vattennivå
