Avloppspump för avloppsvatten från hushåll och industri Pumparna är utrustade med en fuktsensor och kylmantel som standard och kan därför användas både för våt och torr installation. Explosionssäker version som tillval.
Du är här:
- Start >
- Sverige >
- Avloppspumpar & Industripumpar >
- Pumpar för avfallsvatten >
- 100BPZ
100BPZ | 400V / 3-fas / 50Hz
Downloads
| Modell | Färgkod prestandakurva | utlopp dia. mm | Effekt kW | Faser | rpm | Tryckhöjd max. m | Kapacitet max. l/min | Start metod | Torrvikt kg * | Pumphjuls passage mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| fritt stående | med gejder koppling | fritt stående | med gejder koppling | |||||||||

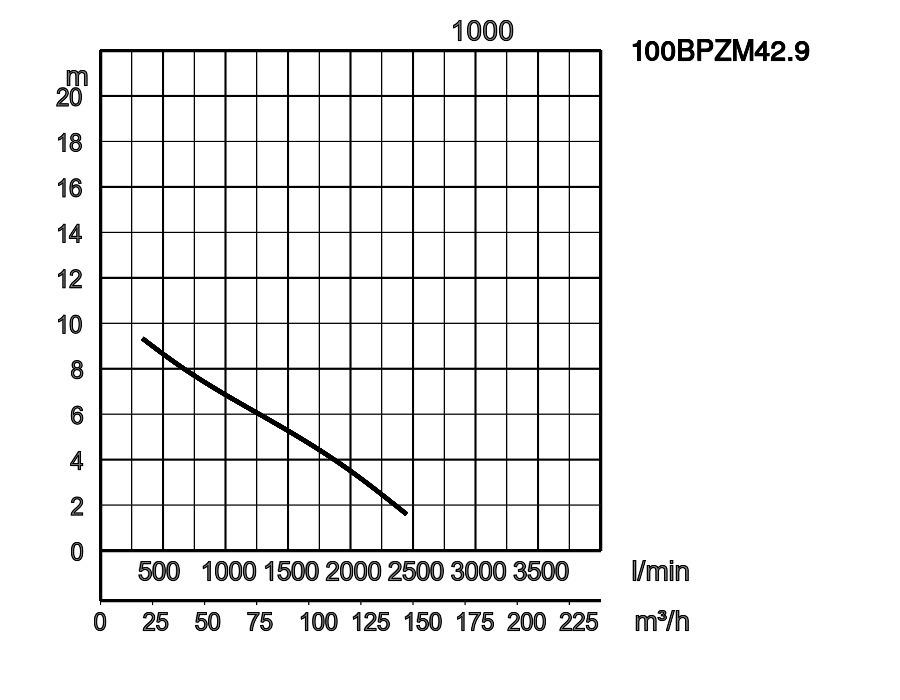

| 100BPZM42.9 | TOS100BPZM42.9 | 100 | 2,9 | 3 | 1450 | 9,2 | 2448 | direkt | 138,0 | 138,0 | 100 | |

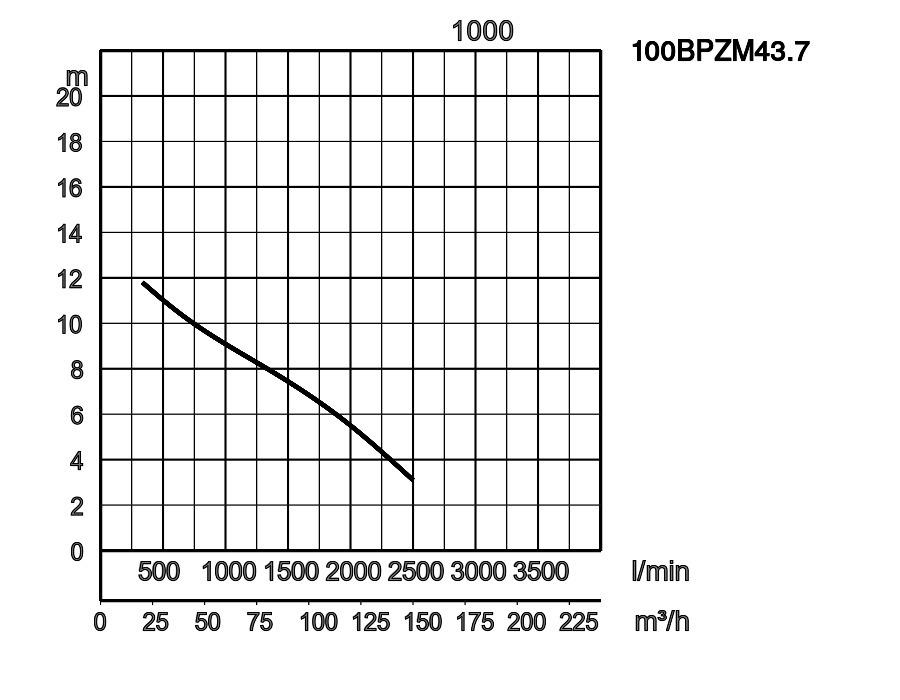

| 100BPZM43.7 | TOS100BPZM43.7 | 100 | 3,7 | 3 | 1450 | 11,7 | 2500 | star/delta (Y/D) | 138,0 | 138,0 | 100 | |

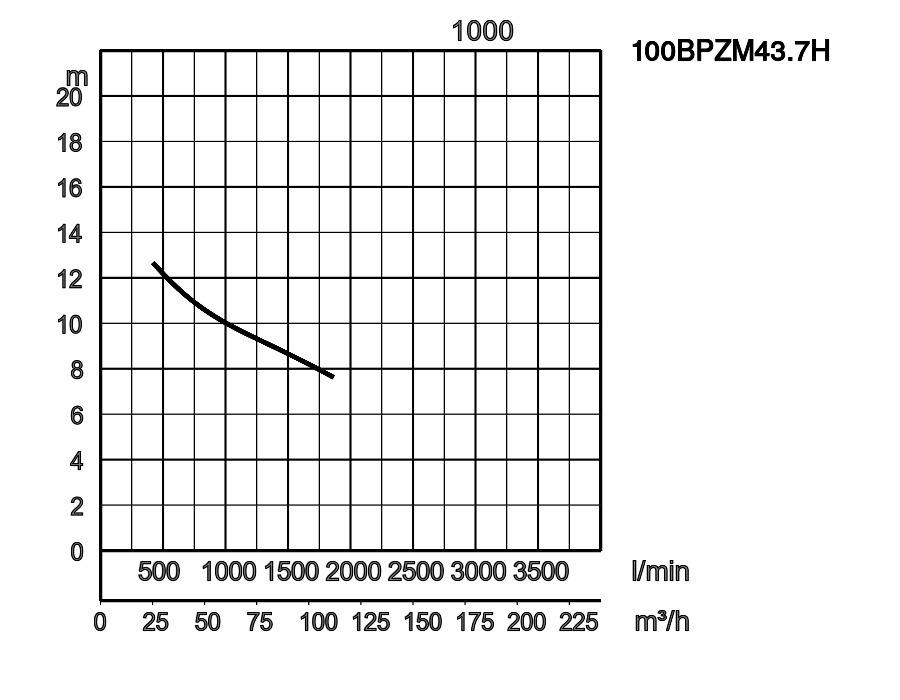

| 100BPZM43.7H | TOS100BPZM43.7H | 100 | 3,7 | 3 | 1450 | 12,6 | 1863 | star/delta (Y/D) | 142,0 | 142,0 | 100 | |

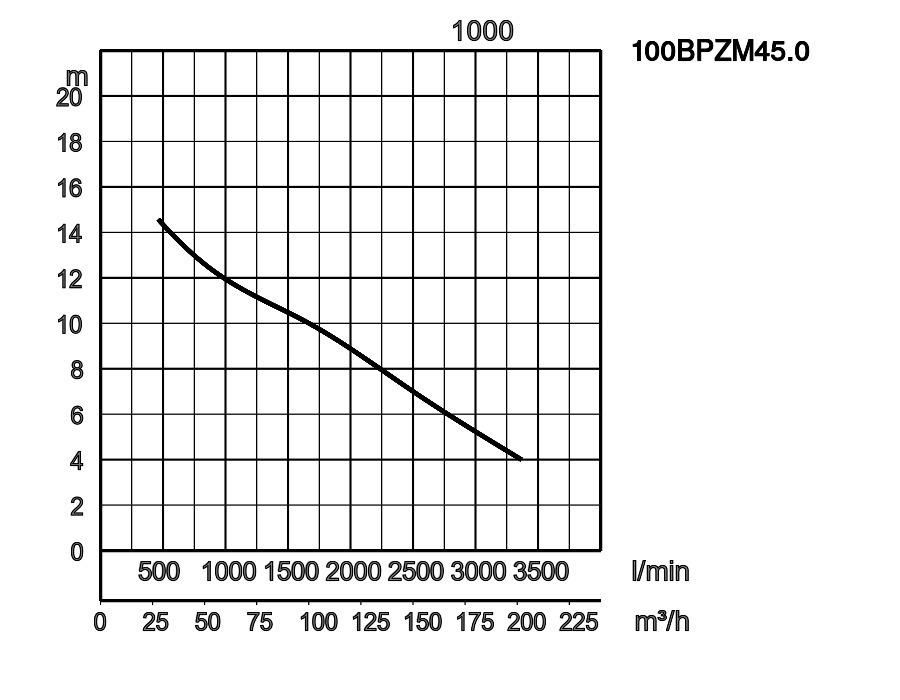

| 100BPZM45.0 | TOS100BPZM45.0 | 100 | 5,0 | 3 | 1450 | 14,4 | 3367 | star/delta (Y/D) | 142,0 | 142,0 | 100 | |

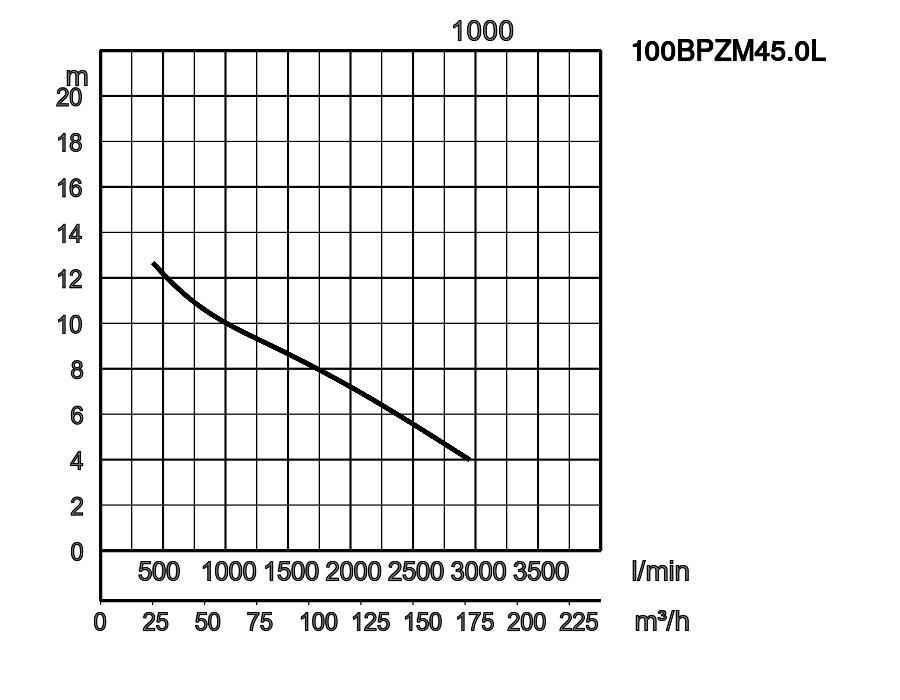

| 100BPZM45.0L | TOS100BPZM45.0L | 100 | 5,0 | 3 | 1450 | 12,6 | 2950 | star/delta (Y/D) | 142,0 | 142,0 | 100 | |

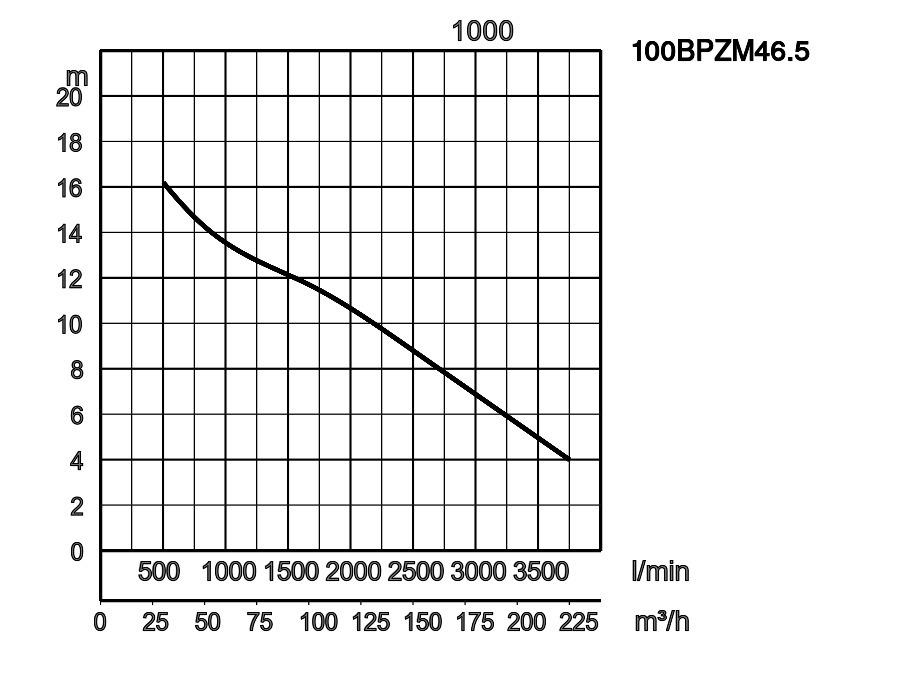

| 100BPZM46.5 | TOS100BPZM46.5 | 100 | 6,5 | 3 | 1450 | 16,3 | 3750 | star/delta (Y/D) | 160,0 | 160,0 | 100 | |

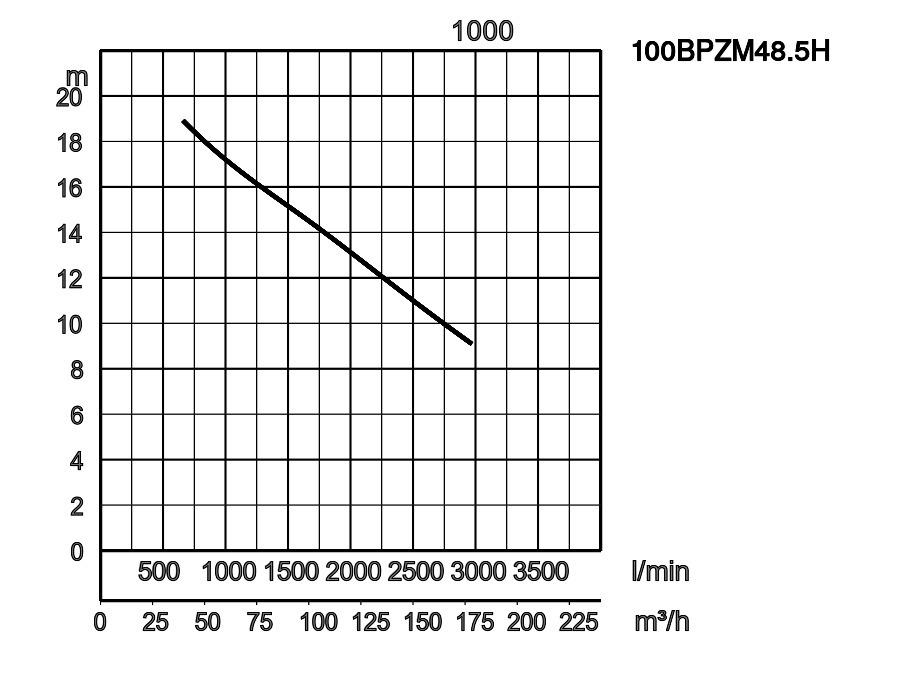

| 100BPZM48.5H | TOS100BPZM48.5H | 100 | 8,5 | 3 | 1450 | 18,9 | 2970 | star/delta (Y/D) | 192,0 | 184,0 | 100 | |
100BPZM42.9_18.pdf
| ø Utlopp diameter mm | 100mm | |||
|---|---|---|---|---|
| Pumpad vätska | Temperatur | 0-40°C | ||
| Typ av vätska | Kommunalt avlopp | |||
| Pump | Komponenter | Pumphjul | Enkanaligt pumphjul | |
| Axeltätning | Dubbel mekanisk tätning | |||
| Lager | Slutet kullager | |||
| Material | Pumphjul | Grått gjutjärn EN-GJL-250 | ||
| Pumphus | Grått gjutjärn EN-GJL-250 | |||
| Axeltätning | SiC, övre i oljebad | |||
| Slitring | Brons | |||
| Motor | Typ, poler | Induktionsmotor, 4 poler, IP68 | ||
| Smörjning | Turbin olja (ISO VG32) | |||
| Fas / Spänning | 3-phase / 400V / 50Hz / s.d. | |||
| Isolering | Isoleringsklass H | |||
| Motorskydd (inbyggd) | Termiskt skydd Miniatyr | |||
| Material | Pumphus | Grått gjutjärn EN-GJL-250 | ||
| Axel | Rostfritt stål EN-X14CrMoS17 | |||
| Kabel | Gummi, H07RN8-F | |||
| Tryckanslutning | Fläns DIN/ANSI DN100 (PN10) | |||
| Tillbehör | Gejder koppling "TOS" (gejder stöd, kopplingsfot, böj, kätting) / Kopplingsfot och stöd för fristående typ. | |||
Dimensioner i mm:
-
-
- 100BPZM42.9
- 100BPZM43.7
- 100BPZM43.7H
- 100BPZM45.0L
- 100BPZM45.0
- 100BPZM46.5
- 100BPZM48.5H
W1: lägsta vattennivå
| Modell | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100BPZM42.9 | 765 | 422 | 265 | 331 | 155 | 100 | 100 | 4" | - | - | - | 395 | 642 | 122 |
| 100BPZM43.7 | 765 | 422 | 265 | 331 | 155 | 100 | 100 | 4" | - | - | - | 395 | 642 | 122 |
| 100BPZM43.7H | 761 | 460 | 280 | 342 | 155 | 100 | 100 | 4" | - | - | - | 450 | 684 | 122 |
| 100BPZM45.0 | 761 | 460 | 280 | 342 | 155 | 100 | 100 | 4" | - | - | - | 450 | 684 | 122 |
| 100BPZM45.0L | 761 | 460 | 280 | 342 | 155 | 100 | 100 | 4" | - | - | - | 450 | 684 | 122 |
| 100BPZM46.5 | 831 | 460 | 280 | 342 | 155 | 100 | 100 | 4" | - | - | - | 450 | 684 | 122 |
| 100BPZM48.5H | 844 | 585 | 345 | 457 | 225 | 100 | 150 | 4" | - | - | - | 450 | 764 | 122 |
Notera: Böjar och kopplingsfot är alla tillbehör och måste beställas separat.
Dimensioner - gejder montage typ i mm:
| Modell | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100BPZM42.9 | 765 | 422 | 265 | 331 | 155 | 846 | 100 | 100 | 117 |
| 100BPZM43.7 | 765 | 422 | 265 | 331 | 155 | 846 | 100 | 100 | 117 |
| 100BPZM43.7H | 761 | 460 | 280 | 342 | 155 | 884 | 100 | 100 | 120 |
| 100BPZM45.0 | 761 | 460 | 280 | 342 | 155 | 884 | 100 | 100 | 120 |
| 100BPZM45.0L | 761 | 460 | 280 | 342 | 155 | 884 | 100 | 100 | 120 |
| 100BPZM46.5 | 831 | 460 | 280 | 342 | 155 | 884 | 100 | 100 | 120 |
| 100BPZM48.5H | 844 | 585 | 345 | 457 | 225 | 1009 | 100 | 150 | 120 |
-
-
- 100BPZM42.9
- 100BPZM43.7
- 100BPZM43.7H
- 100BPZM45.0L
- 100BPZM45.0
- 100BPZM46.5
- 100BPZM48.5H
W1: lägsta vattennivå
