Potopni aeratori - samousisni - jednostavno održavanje - laka instalacija
Nalazite se ovde:
TRN | 3-fazna / 50Hz
| Promjer zračne cijevi mm | Model | Krivulja označena bojom | Izlazna snaga kW | Faze | r.p.m. | Metoda pokretanja | samostojeća | Duljina kabela m |
|---|---|---|---|---|---|---|---|---|
| 32 | 32TRN2.75 | 0,75 | 3 | 2850 | izravno | 55,0 | 10 | |

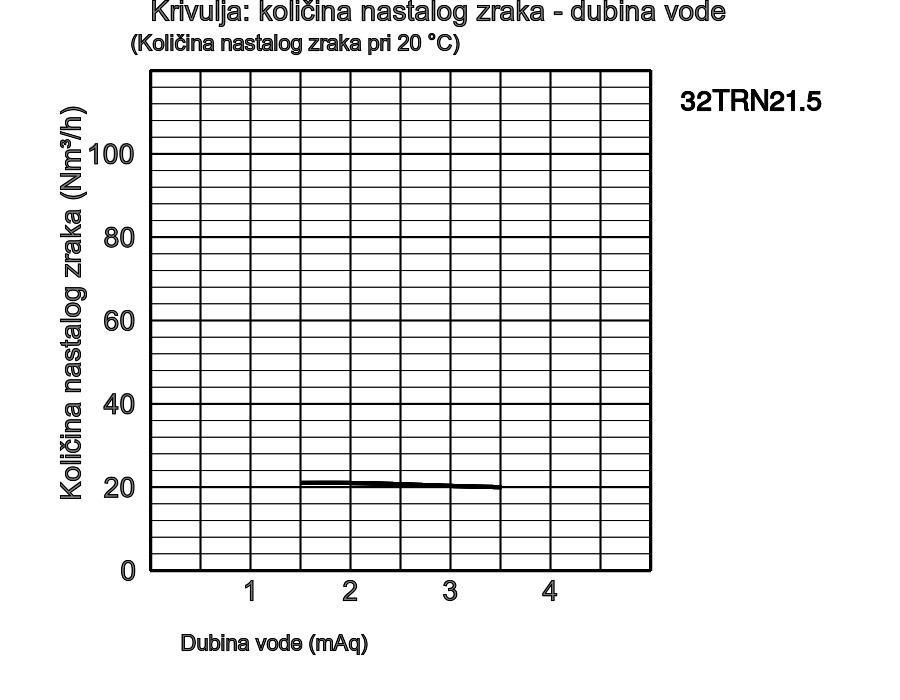

| 32 | 32TRN21.5 | 1,5 | 3 | 2850 | izravno | 55,0 | 10 | |

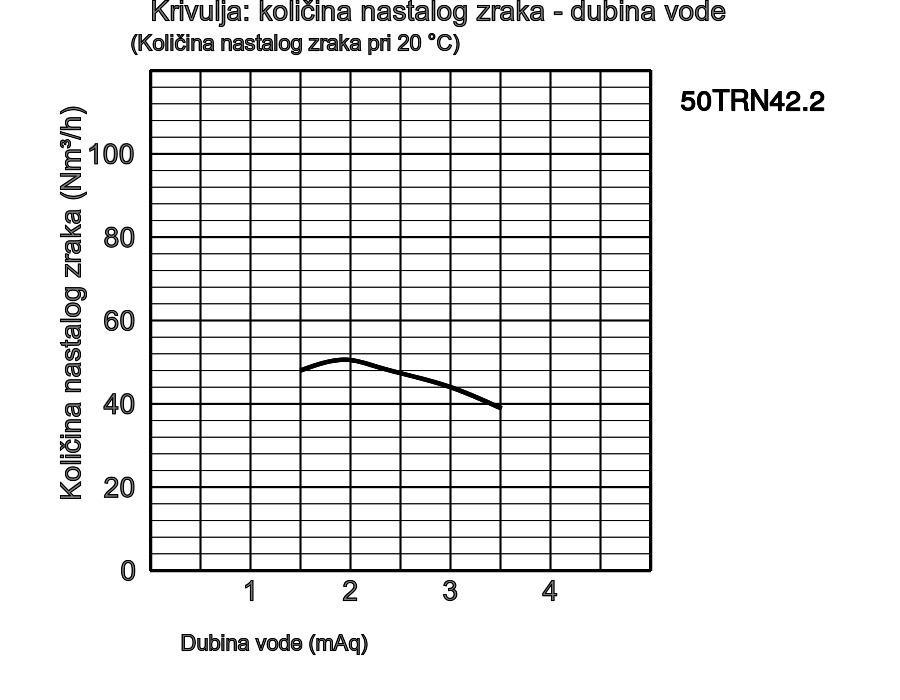

| 50 | 50TRN42.2 | 2,2 | 3 | 1450 | izravno | 140,0 | 10 | |

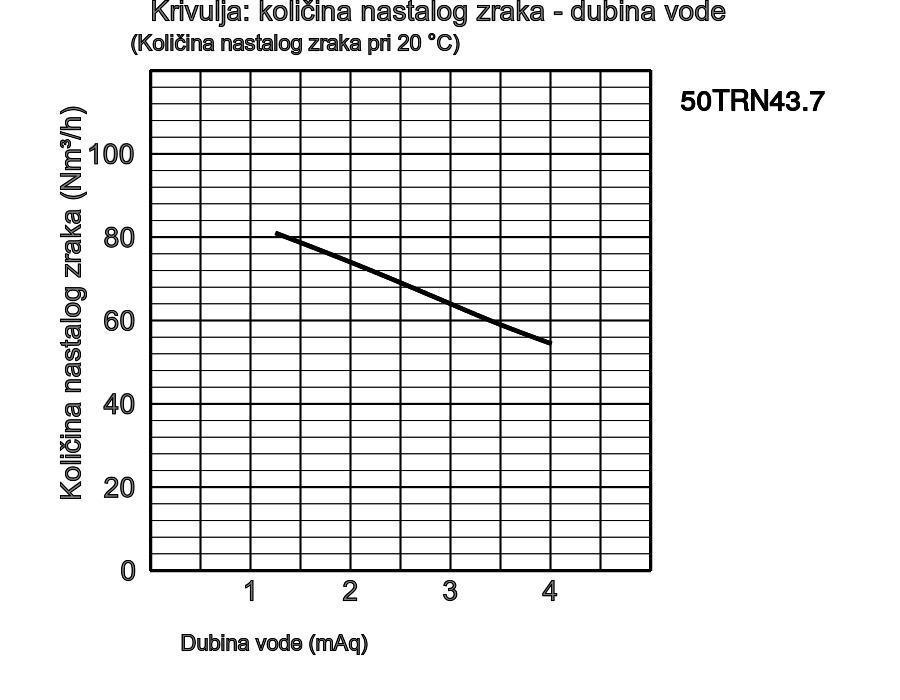

| 50 | 50TRN43.7 | 3,7 | 3 | 1450 | izravno | 150,0 | 10 | |
| 50 | 50TRN45.5 | 5,5 | 3 | 1450 | izravno | 170,0 | 10 | |

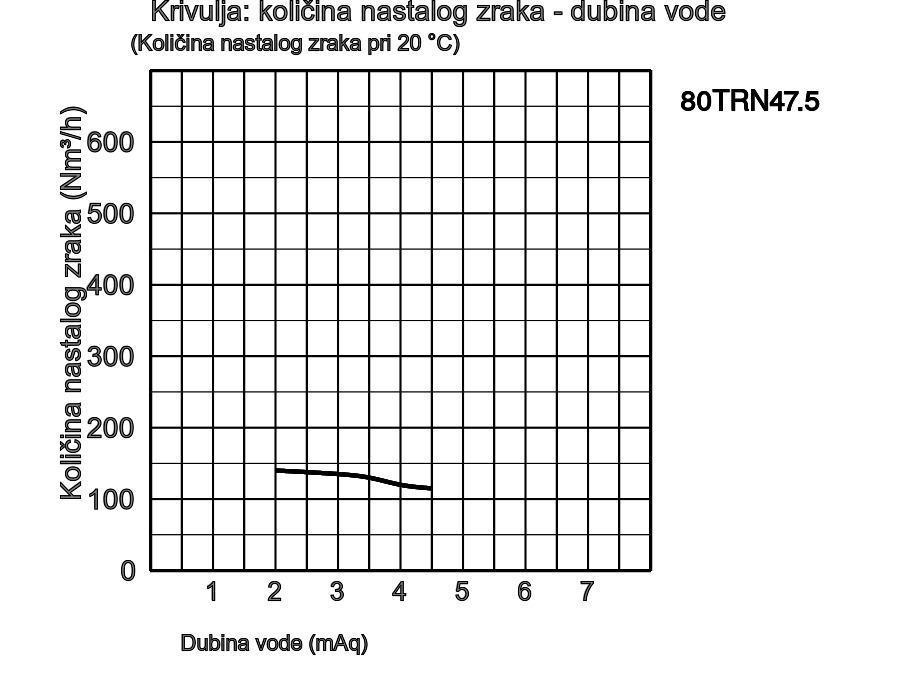

| 80 | 80TRN47.5 | 7,5 | 3 | 1450 | izravno | 190,0 | 10 | |

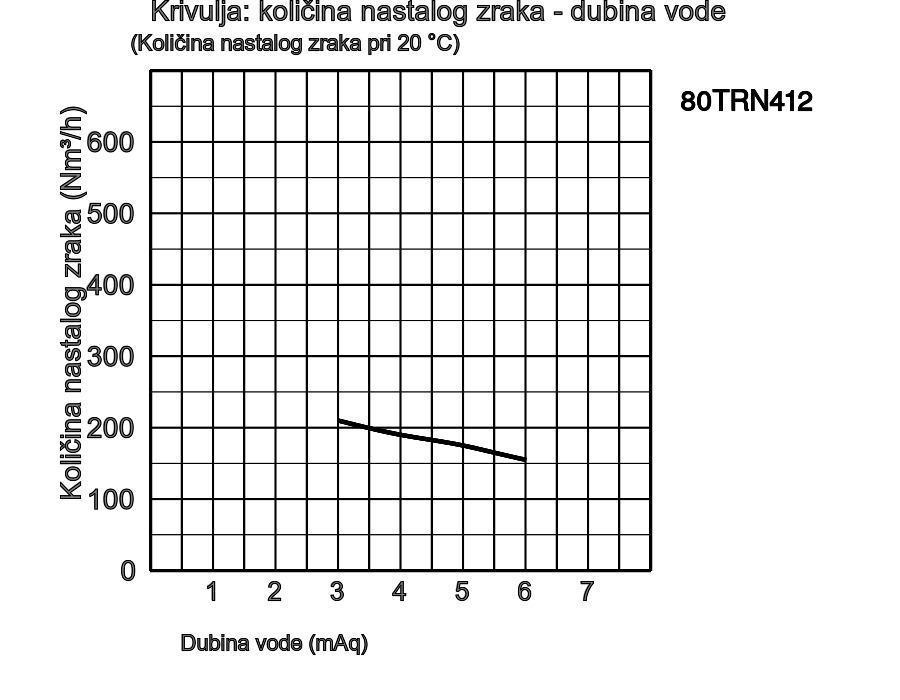

| 80 | 80TRN412 | 12 | 3 | 1450 | zvijezda/trokut | 200,0 | 10 | |

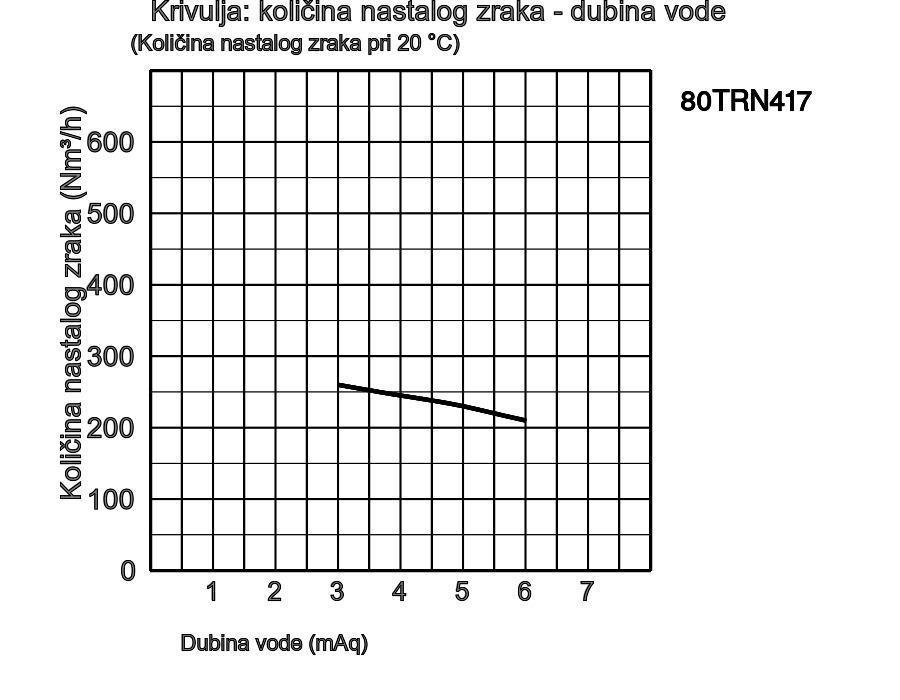

| 80 | 80TRN417 | 17 | 3 | 1450 | zvijezda/trokut | 220,0 | 20 | |

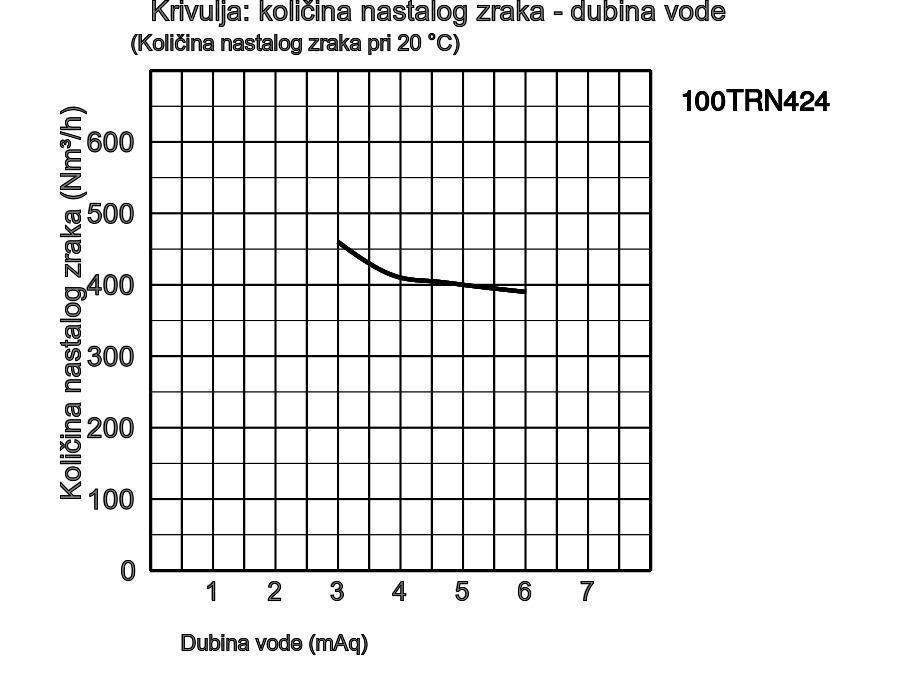

| 100 | 100TRN424 | 24 | 3 | 1450 | zvijezda/trokut | 435,0 | 20 | |

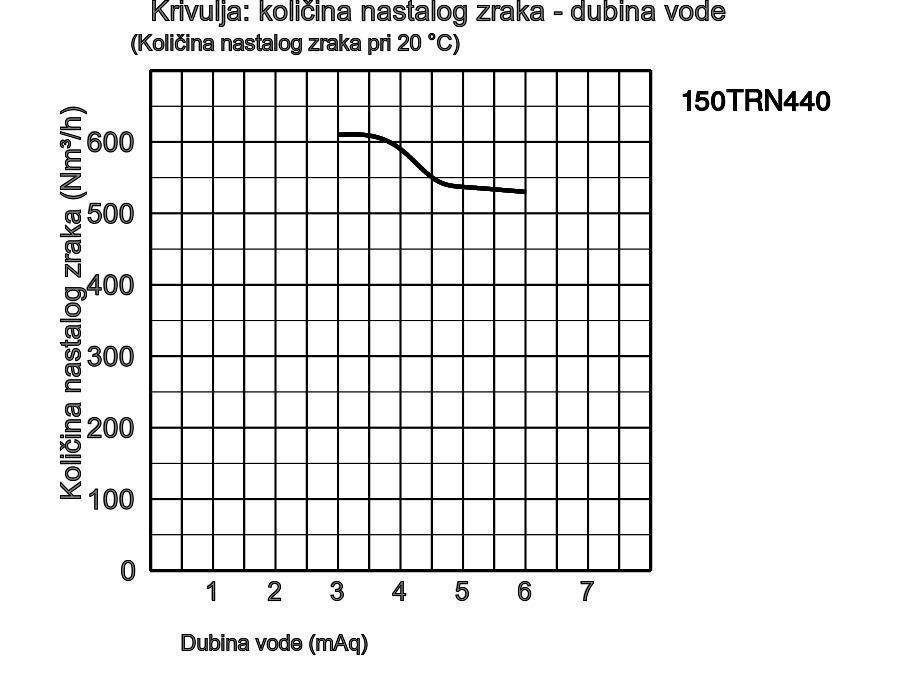

| 150 | 150TRN440 | 40 | 3 | 1450 | zvijezda/trokut | 583,0 | 20 |
32TRN2.75_19.pdf
| ø Ulaz zraka | 32mm, 50mm, 80mm,100mm, 150mm | |||
|---|---|---|---|---|
| Transportni medij | Temperatura | 1 - 40 °C | ||
| Vrsta medija | Komunalna otpadna voda, kanalizacijska voda iz prehrambene industrije | |||
| Pumpa | Komponente | Radno kolo | Vortex radno kolo | |
| Brtva osovine | Dvostruka mehanička brtva | |||
| Ležajevi | Oklopljeni kuglični ležajevi | |||
| Materijal | Radno kolo | Nehrđajući čelik DIN-GX12Cr15 | ||
| Usisna ploča | Nehrđajući čelik DIN-GX12Cr15 | |||
| Lopatica vodilice | Sivi lijev EN-GJL-201 | |||
| Ulaz zraka | Sivi lijev EN-GJL-201 | |||
| Brtva osovine | Silicijev karbid u uljnoj kupki | |||
| Motor | Izolacija | Izolacijski razred F | ||
| Podmazivanje | Turbinsko ulje (ISO VG32) | |||
| Tip, polovi | Indukcijski motor, 2 pola, IP69, Indukcijski motor, 4 pola, IP69 | |||
| Zaštita za motora (ugrađena) | Kružna toplinska sklopka | |||
| faza/napon | 3-fazno / 400V / 50Hz / izravno pokretanje (d.o.l)., 3-fazno / 400V / 50Hz / pokretanje zvijezda-trokut | |||
| Materijal | Kućište | Sivi lijev EN-GJL-151, Sivi lijev EN-GJL-201 | ||
| Osovina | Nehrđajući čelik EN-X30Cr14, Nehrđajući čelik EN-X20Cr14 | |||
| Kabel | Gumeno, NSSHÖU, Guma, H07RN-F | |||
| Priključak zračne cijevi | Unutarnji navoj, prirubnica | |||
Dimenzije u mm:
-
-

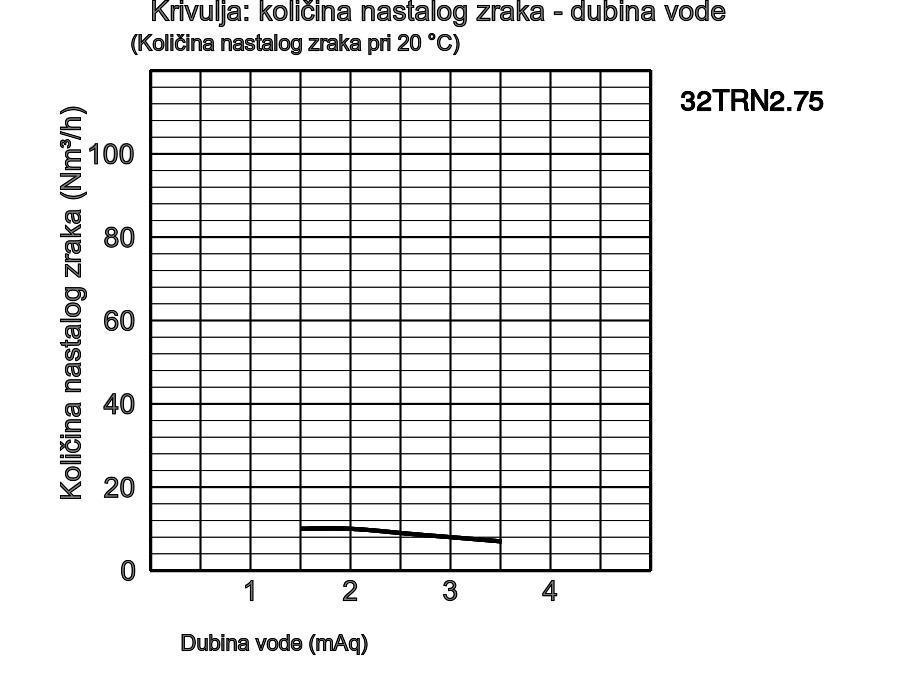

- 32TRN2.75
- 32TRN21.5
- 50TRN42.2
- 50TRN43.7

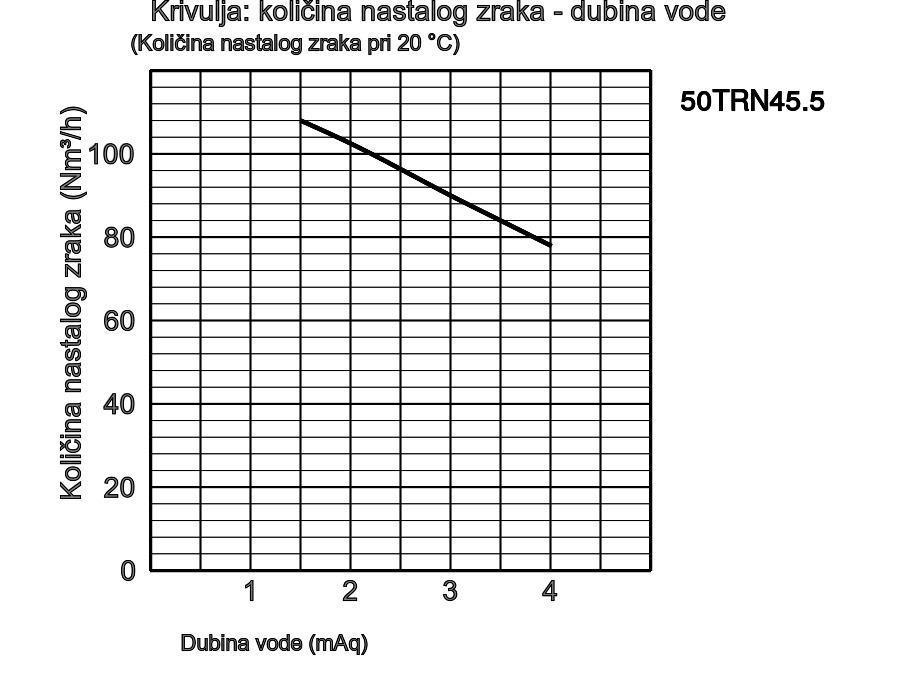

- 50TRN45.5
- 80TRN47.5
- 80TRN412
- 80TRN417
- 100TRN424
- 150TRN440
W1: najniža razina tekuće vode
| Model | A | A1 | B | D | D1 | H | W1 | SA | SB | SC |
|---|---|---|---|---|---|---|---|---|---|---|
| 32TRN2.75 | 371 | 184 | 146 | 420 | 90 | 473 | 81 | 180 | 116 | 175 |
| 32TRN21.5 | 371 | 184 | 146 | 420 | 90 | 473 | 81 | 180 | 116 | 275 |
| 50TRN42.2 | 660 | 271 | 226 | 700 | 140 | 689 | 123 | 230 | 154 | 370 |
| 50TRN43.7 | 660 | 271 | 226 | 700 | 140 | 694 | 123 | 230 | 154 | 370 |
| 50TRN45.5 | 660 | 271 | 226 | 700 | 140 | 835 | 123 | 230 | 154 | 370 |
| 80TRN47.5 | 660 | 271 | 246 | 700 | 140 | 868 | 133 | 245 | 180 | - |
| 80TRN412 | 660 | 271 | 246 | 700 | 140 | 898 | 133 | 245 | 180 | - |
| 80TRN417 | 660 | 271 | 246 | 700 | 140 | 958 | 133 | 245 | 180 | - |
| 100TRN424 | 980 | 385 | 417 | 1000 | 230 | 1225 | 272 | 345 | 256 | - |
| 150TRN440 | 980 | 410 | 452 | 1050 | 280 | 1482 | 269 | 448 | 370 | 740 |
Uzmite u obzir: ispusni luk, spojno podnožje i komplet za stajanje dodatna su oprema i moraju se naručiti zasebno
