UT pumpa sadrži strukturu vortex (vrtložni protok) i široku unutrašnjost kućišta pumpe, sprečavajući začepljenje otpadom i krutim tvarima.
Nalazite se ovde:
UT | 1-fazna / 3-fazna / 50Hz

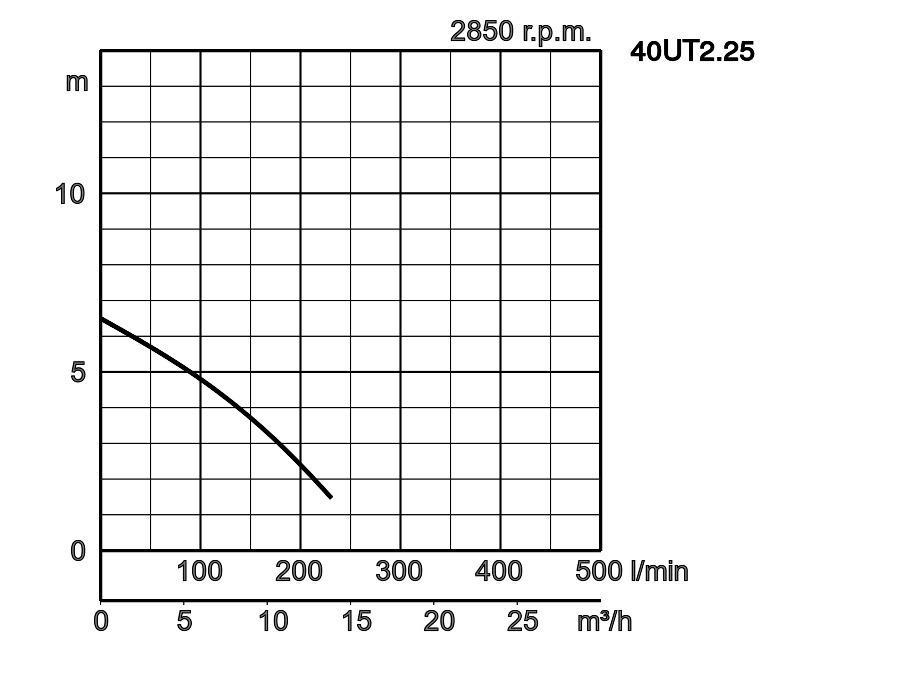

| Model | Krivulja označena bojom | Provrt mm | Izlazna snaga kW | Faze | r.p.m. | Dobavna visina maks. m | Kapacitet maks. l/min | Metoda pokretanja | Težina suve pumpe u kg* | Prolaz radnoga kola mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| samostojeća | s priključkom vodilice | samostojeća | s priključkom vodilice | |||||||||
| 40UT2.25 | opcionalno | 40 | 0,25 | 3 | 2850 | 6,5 | 230 | izravno | 13,5 | - | 35 | |
| 40UT2.25S | opcionalno | 40 | 0,25 | 1 | 2850 | 6,5 | 230 | izravno | 14,0 | - | 35 | |
| 50UT2.4 | opcionalno | 50 | 0,4 | 3 | 2850 | 9,0 | 270 | izravno | 13,5 | - | 35 | |
| 50UT2.4S | opcionalno | 50 | 0,4 | 1 | 2850 | 9,0 | 270 | izravno | 14,0 | - | 35 | |
| 50UT2.75 | opcionalno | 50 | 0,75 | 3 | 2850 | 12,5 | 440 | izravno | 16,0 | - | 35 | |
| 50UT2.75S | opcionalno | 50 | 0,75 | 1 | 2850 | 12,5 | 440 | izravno | 17,0 | - | 35 | |
40UT2.25_19.pdf
| ø Provrt za ispust mm | 40mm, 50mm | |||
|---|---|---|---|---|
| Transportni medij | Vrsta medija | Komunalna otpadna voda, voda s krutim tvarima | ||
| Temperatura | 1 - 40 °C | |||
| Pumpa | Komponente | Radno kolo | Vortex radno kolo | |
| Brtva osovine | Dvostruka mehanička brtva | |||
| Ležajevi | Oklopljeni kuglični ležajevi | |||
| Materijal | Radno kolo | Plastika | ||
| Kućište | Sivi lijev EN-GJL-201 | |||
| Brtva osovine | Silicijev karbid u uljnoj kupki | |||
| Motor | Izolacija | Izolacijski razred E | ||
| Podmazivanje | Turbinsko ulje (ISO VG32) | |||
| Tip, polovi | Indukcijski motor, 2 pola, IP69 | |||
| Zaštita za motora (ugrađena) | Kružna toplinska sklopka | |||
| faza/napon | Jednofazno 230V / 50Hz, 3-fazno / 400V / 50Hz / izravno pokretanje (d.o.l). | |||
| Materijal | Kućište | Sivi lijev EN-GJL-151 | ||
| Osovina | Nehrđajući čelik EN-X6Cr14 | |||
| Kabel | Guma, 10m H07RN-F | |||
| Ispusni priključak | Unutarnji navoj, JIS10K prirubnica | |||
| Izborna dodatna oprema | Priključak vodilice „TOK“ za male pumpe | |||
Dimenzije u mm:
-
-
- 40UT2.25S
- 40UT2.25
- 50UT2.4
- 50UT2.4S
- 50UT2.75
- 50UT2.75S
W1: najniža razina tekuće vode
| Model | A | A4 | B | D | FL1 | FL2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|
| 40UT2.25 | 239 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 40UT2.25S | 239 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.4 | 242 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.4S | 242 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.75 | 242 | 205 | 101 | 161 | - | - | 406 | 110 | 350 |
| 50UT2.75S | 242 | 205 | 101 | 161 | - | - | 406 | 110 | 350 |
Uzmite u obzir: ispusni luk, spojno podnožje i komplet za stajanje dodatna su oprema i moraju se naručiti zasebno
