PU višenamjenske pumpe usvojile su nehrđajući čelik tamo gdje se treba upotrebljavati metal dok se druge strateške komponente oblikovane u visokotehnološkim smolama ili su obložene njima. Trajne, stabilne pri radu i kompaktne, PU pumpe idealne su za zbrinjavanje otpadne vode i brojne druge zahtjevne podvodne poslove za pumpanje.
| Model | Krivulja označena bojom | Provrt mm | Izlazna snaga kW | Faze | r.p.m. | Dobavna visina maks. m | Kapacitet maks. l/min | Metoda pokretanja | Težina suve pumpe u kg* | Prolaz radnoga kola mm | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| samostojeća | s priključkom vodilice | samostojeća | s priključkom vodilice | ||||||||||
 |

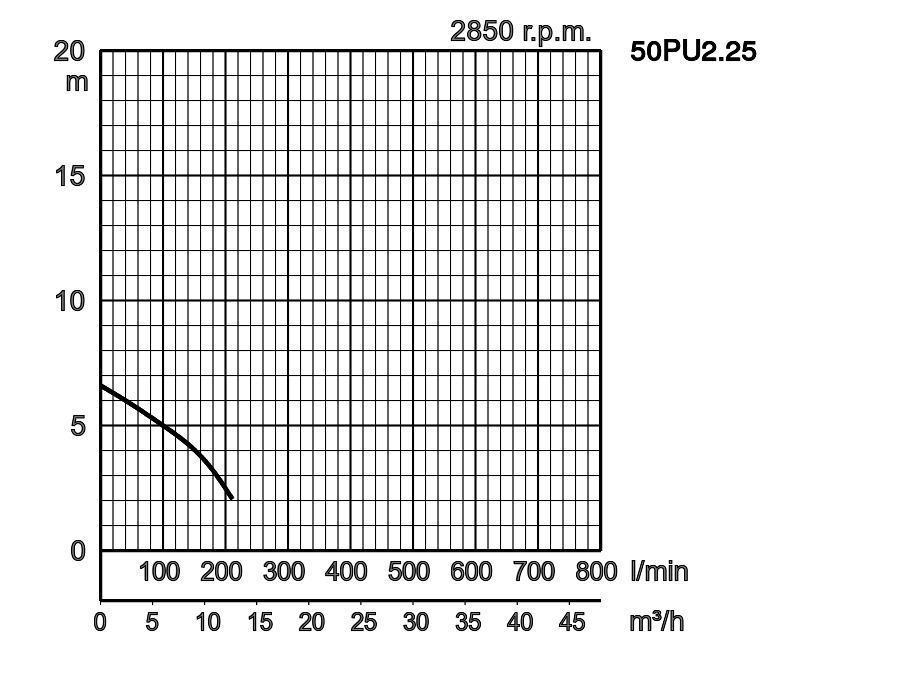

50PU2.25 | opcionalno | 50 | 0,25 | 3 | 2850 | 6,6 | 210 | izravno | 6,1 | - | 35 | |

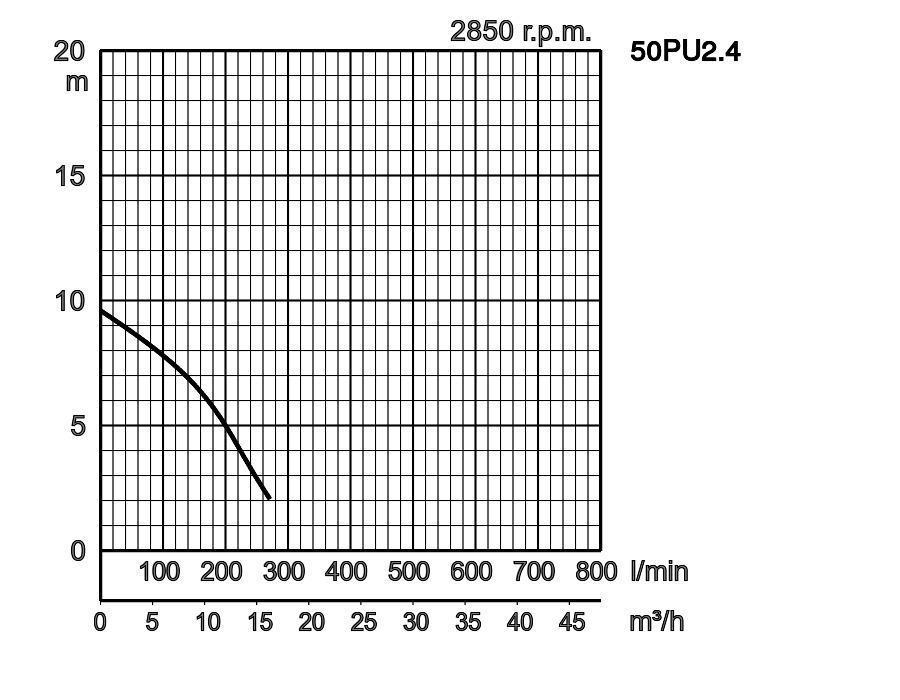

| 50PU2.4 | opcionalno | 50 | 0,4 | 3 | 2850 | 9,6 | 270 | izravno | 7,0 | - | 35 | ||
| 50PU2.4S | opcionalno | 50 | 0,4 | 1 | 2850 | 9,6 | 270 | kondenzator | 7,1 | - | 35 | ||
| 50PU2.75 | opcionalno | 50 | 0,75 | 3 | 2850 | 12,5 | 360 | izravno | 8,3 | - | 35 | ||
| 50PU2.75S | opcionalno | 50 | 0,75 | 1 | 2850 | 12,5 | 360 | kondenzator | 8,9 | - | 35 | ||

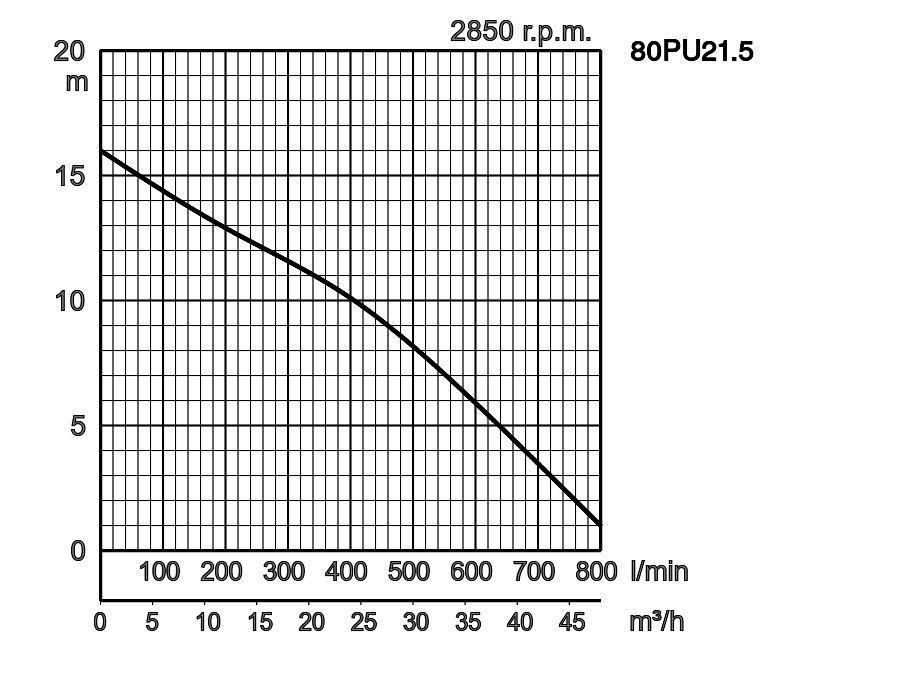

| 80PU21.5 | opcionalno | 80 | 1,5 | 3 | 2850 | 16,0 | 800 | izravno | 15,8 | - | 46 | ||
 |
50PUA2.4 | opcionalno | 50 | 0,4 | 3 | 2850 | 9,6 | 270 | izravno | 7,5 | - | 35 | |
| 50PUA2.4S | opcionalno | 50 | 0,4 | 1 | 2850 | 9,6 | 270 | kondenzator | 7,7 | - | 35 | ||
| 50PUA2.75 | opcionalno | 50 | 0,75 | 3 | 2850 | 12,5 | 360 | izravno | 8,9 | - | 35 | ||
| 50PUA2.75S | opcionalno | 50 | 0,75 | 1 | 2850 | 12,5 | 360 | kondenzator | 9,5 | - | 35 | ||
| ø Provrt za ispust mm | 50mm, 80mm | |||
|---|---|---|---|---|
| Transportni medij | Temperatura | 1 - 40 °C | ||
| Vrsta medija | Komunalna otpadna voda, voda s krutim tvarima | |||
| Pumpa | Komponente | Radno kolo | Vortex radno kolo | |
| Brtva osovine | Dvostruka mehanička brtva | |||
| Ležajevi | Oklopljeni kuglični ležajevi | |||
| Materijal | Radno kolo | Plastika ojačana staklenim vlaknima | ||
| Gornje kućište | Plastika ojačana staklenim vlaknima | |||
| Donje kućište | Plastika | |||
| Brtva osovine | Silicijev karbid u uljnoj kupki | |||
| Motor | Tip, polovi | Indukcijski motor, 2 pola, IP69 | ||
| Zaštita za motora (ugrađena) | Kružna toplinska sklopka | |||
| faza/napon | 3-fazno / 400V / 50Hz / izravno pokretanje (d.o.l)., Jednofazno 230V / 50Hz | |||
| Izolacija | Izolacijski razred E | |||
| Podmazivanje | Turbinsko ulje (ISO VG32) | |||
| Materijal | Kućište | Nehrđajući čelik EN-X5CrNi18-11 | ||
| Osovina | Nehrđajući čelik EN-X5CrNi18-11 | |||
| Kabel | Gumeno, NSSHÖU, Guma, 10m H07RN8-F | |||
| Ispusni priključak | Unutarnji navoj, prirubnica | |||
| Izborna dodatna oprema | Priključak vodilice „TOK“ za male pumpe | |||
| Model | A | A1 | A2 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 50PU2.25 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 349 | 110 | 310 |
| 50PU2.4 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 360 | 110 | 325 |
| 50PU2.4S | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 360 | 110 | 325 |
| 50PU2.75 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 374 | 110 | 335 |
| 50PU2.75S | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 374 | 110 | 335 |
| 80PU21.5 | 295 | 145 | 99 | 130 | 196 | 92 | 104 | 475 | 150 | 427 |
| 50PUA2.4 | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 374 | - | - |
| 50PUA2.4S | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 374 | - | - |
| 50PUA2.75 | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 388 | - | - |
| 50PUA2.75S | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 388 | - | - |
