50GY | 3-fazna / 1-fazna / 50Hz

Otvoreno kanalno radno kolo s više lopatica s mehanizmom za rezanje. Ova konstrukcija osigurava da se vlaknasta strana tvar razreže i da se kanalizacijska voda premjesti bez začepljenja.

Downloads

sew-GY-HR (1.44 MB)

Karakteristike & Specifikacije Materijal Dimenzije

Model		Krivulja označena bojom	Provrt mm	Izlazna snaga kW	Faze	r.p.m.	Dobavna visina maks. m	Kapacitet maks. l/min	Metoda pokretanja	Težina suve pumpe u kg*
samostojeća	s priključkom vodilice	Krivulja označena bojom	Provrt mm	Izlazna snaga kW	Faze	r.p.m.	Dobavna visina maks. m	Kapacitet maks. l/min	Metoda pokretanja	samostojeća	s priključkom vodilice

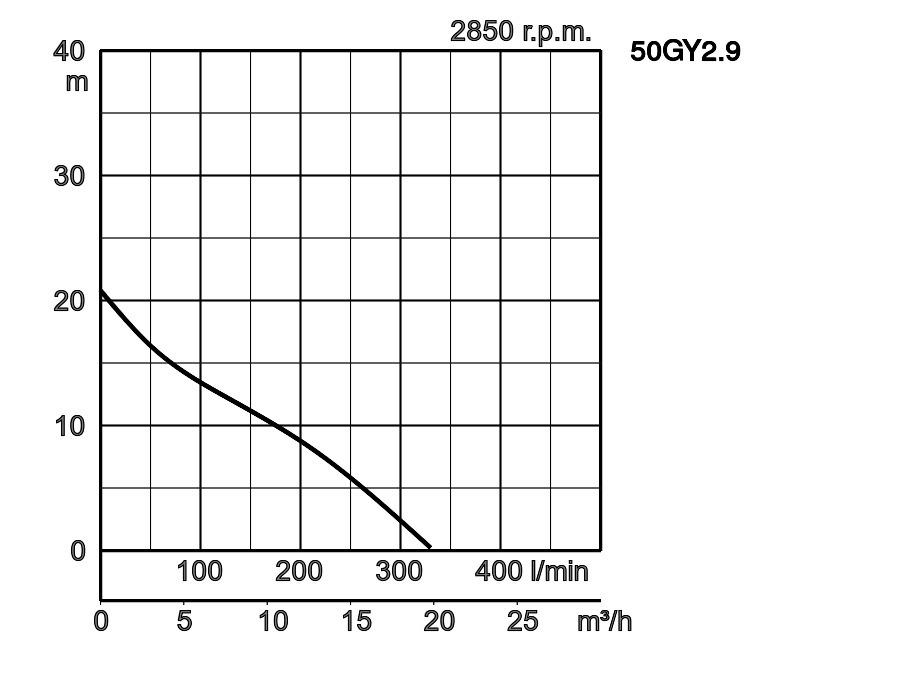

50GY2.9	TOS50GY2.9	1 print 50GY2.9_19.pdf	50	0,9	3	2850	20,8	330	izravno	32,9	32,9

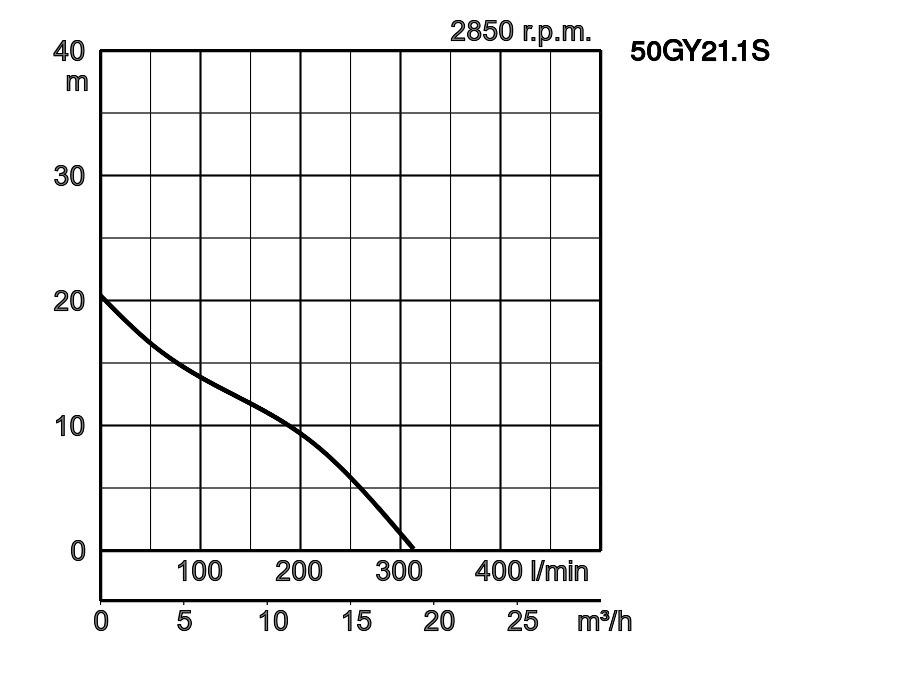

50GY21.1S	TOS50GY21.1S	2 print 50GY21.1S_19.pdf	50	1,1	1	2850	20,4	312	kondenzator	31,7	31,7

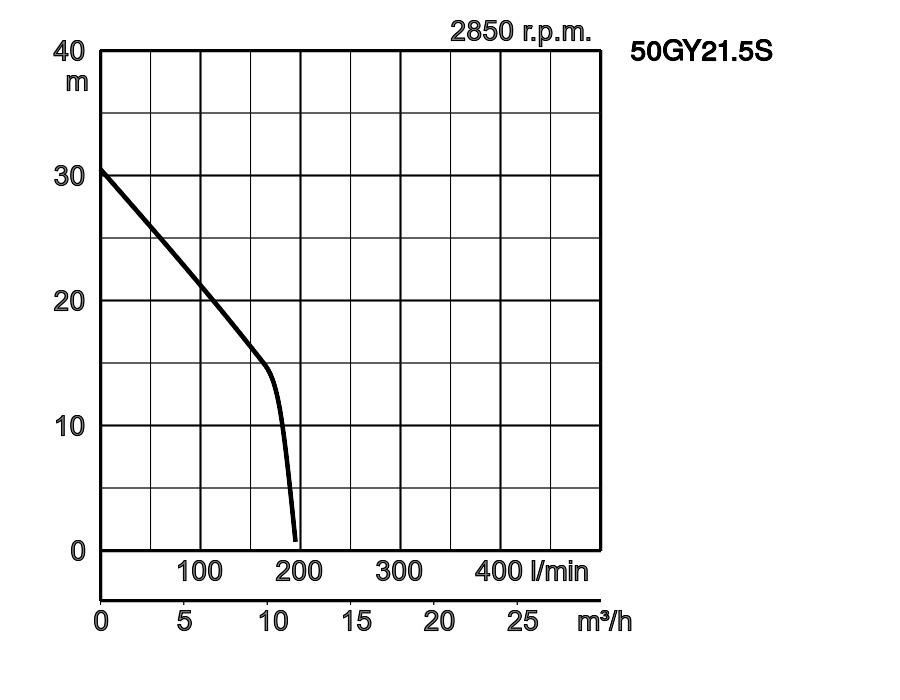

50GY21.5S	TOS50GY21.5S	3 print 50GY21.5S_19.pdf	50	1,5	1	2850	30,5	195	kondenzator	42,3	38,5

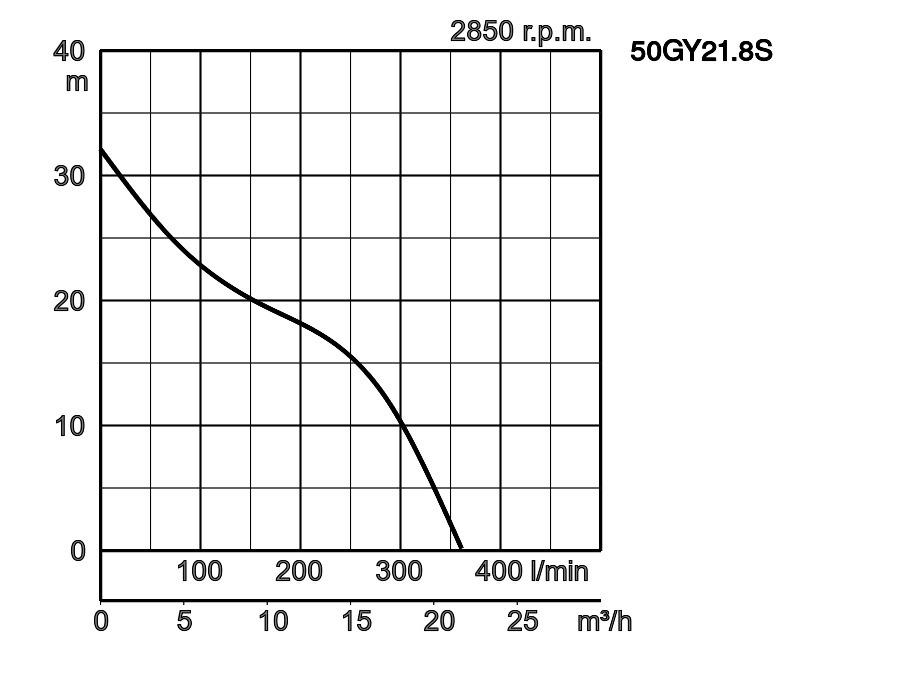

50GY21.8S	TOS50GY21.8S	4 print 50GY21.8S_19.pdf	50	1,8	1	2850	32,1	360	kondenzator	42,5	38,6

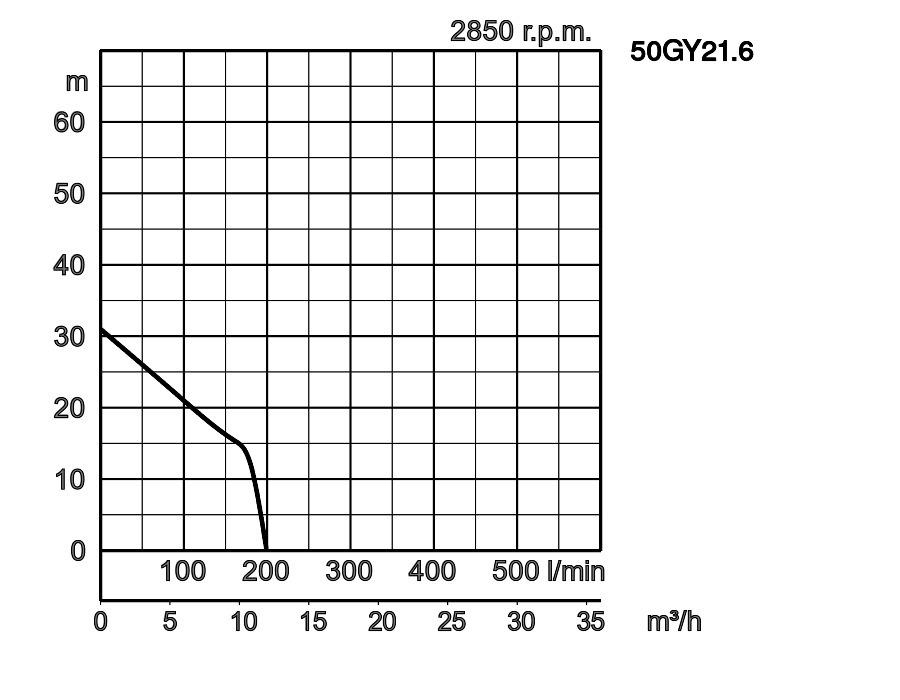

50GY21.6	TOS50GY21.6	5 print 50GY21.6_19.pdf	50	1,6	3	2850	31,0	198	izravno	42,3	38,4

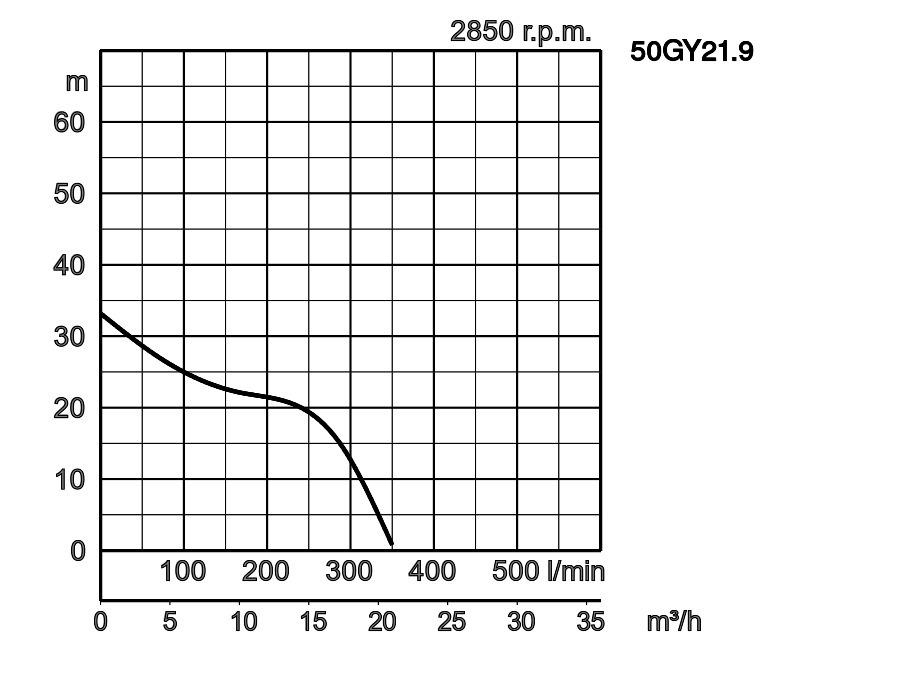

50GY21.9	TOS50GY21.9	6 print 50GY21.9_19.pdf	50	1,9	3	2850	33,2	350	izravno	42,4	38,5

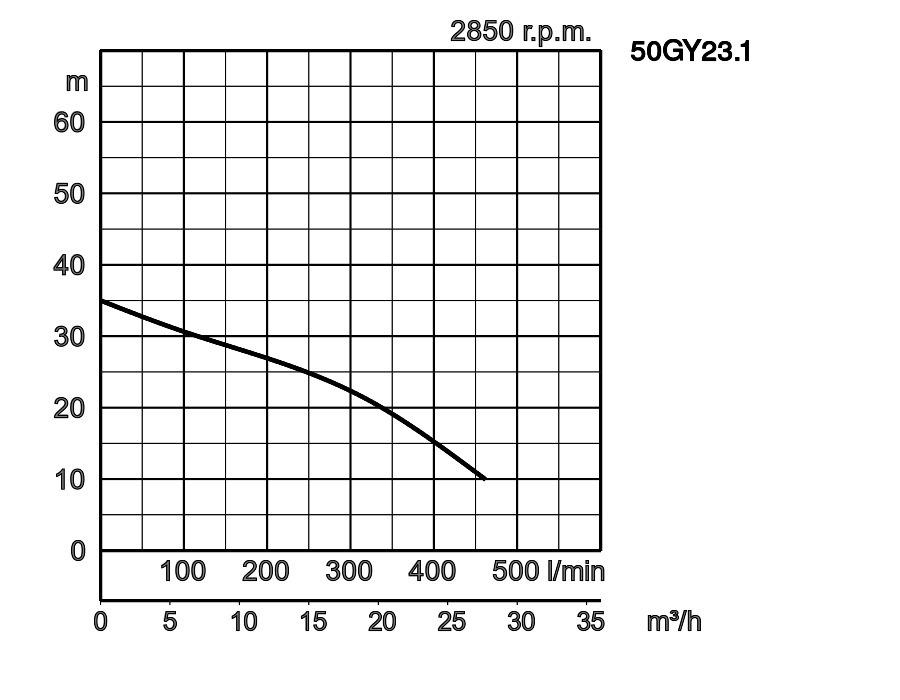

50GY23.1	TOS50GY23.1	7 print 50GY23.1_19.pdf	50	3,1	3	2850	35,0	460	izravno	49,8	45,9

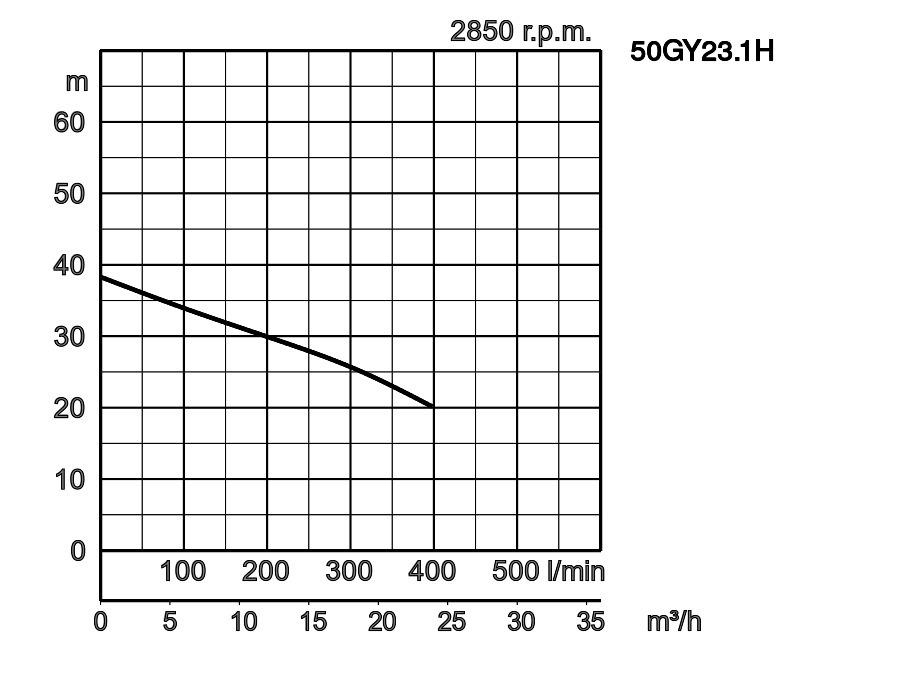

50GY23.1H	TOS50GY23.1H	8 print 50GY23.1H_19.pdf	50	3,1	3	2850	38,3	395	izravno	49,8	45,9

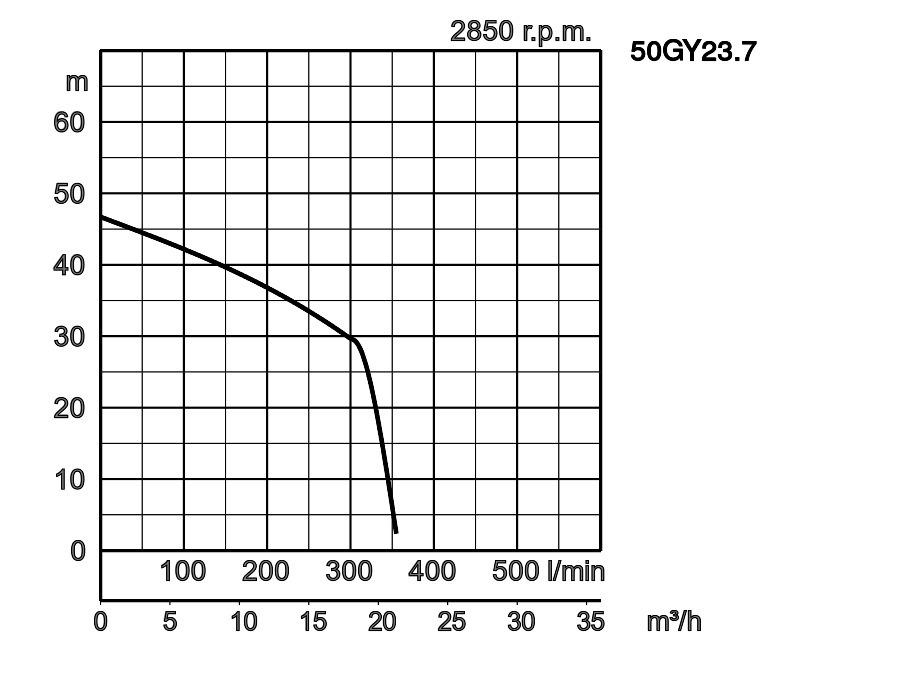

50GY23.7	TOS50GY23.7	9 print 50GY23.7_19.pdf	50	3,7	3	2850	46,7	355	zvijezda/trokut	61,3	57,5

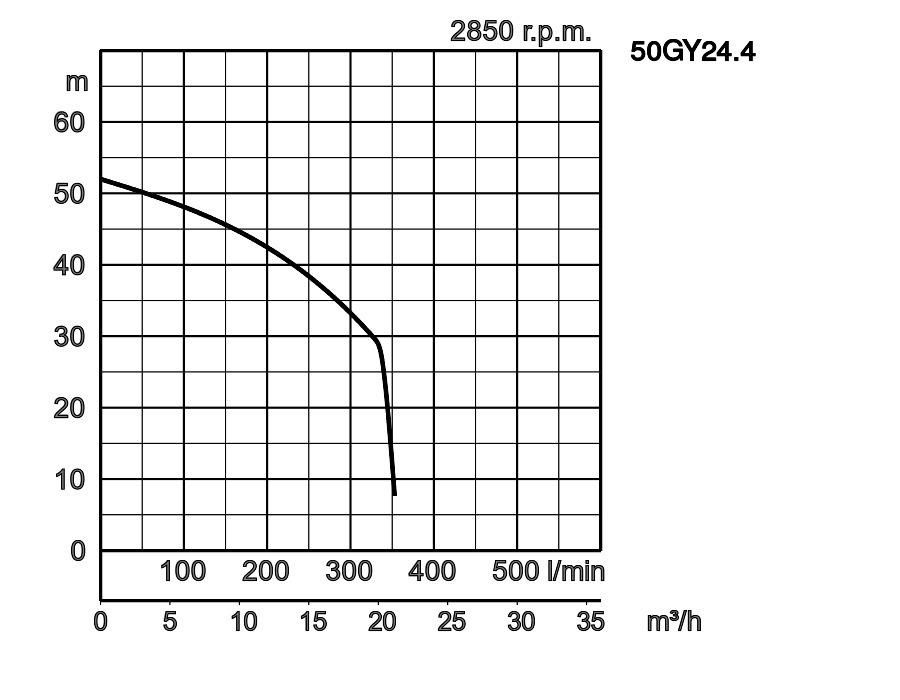

50GY24.4	TOS50GY24.4	10 print 50GY24.4_19.pdf	50	4,4	3	2850	52,0	355	zvijezda/trokut	61,6	57,8

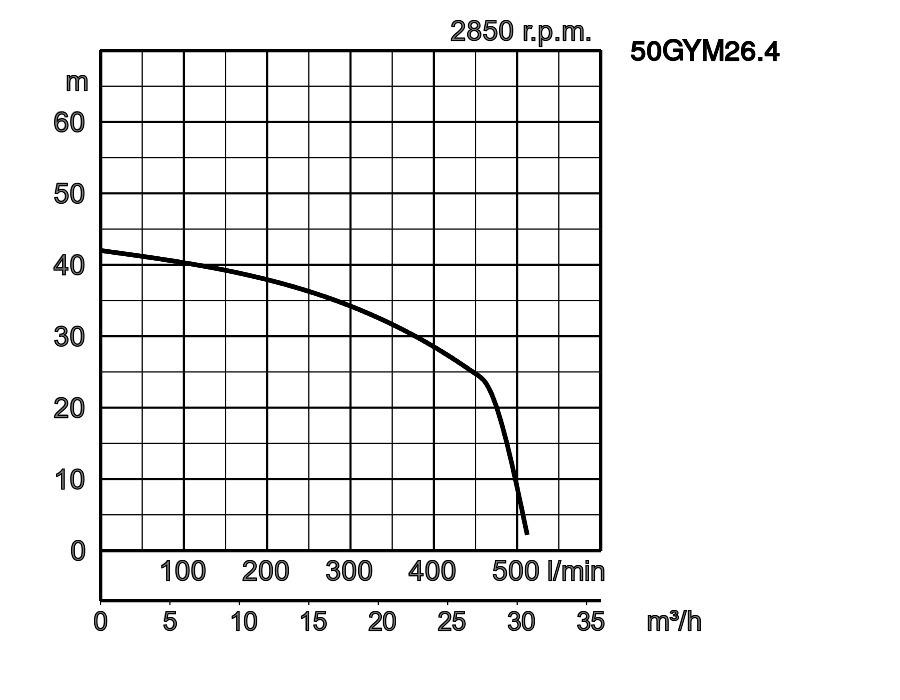

50GYM26.4	TOS50GYM26.4	11 print 50GYM26.4_19.pdf	50	6,4	3	2850	42,0	510	zvijezda/trokut	107,2	107,4

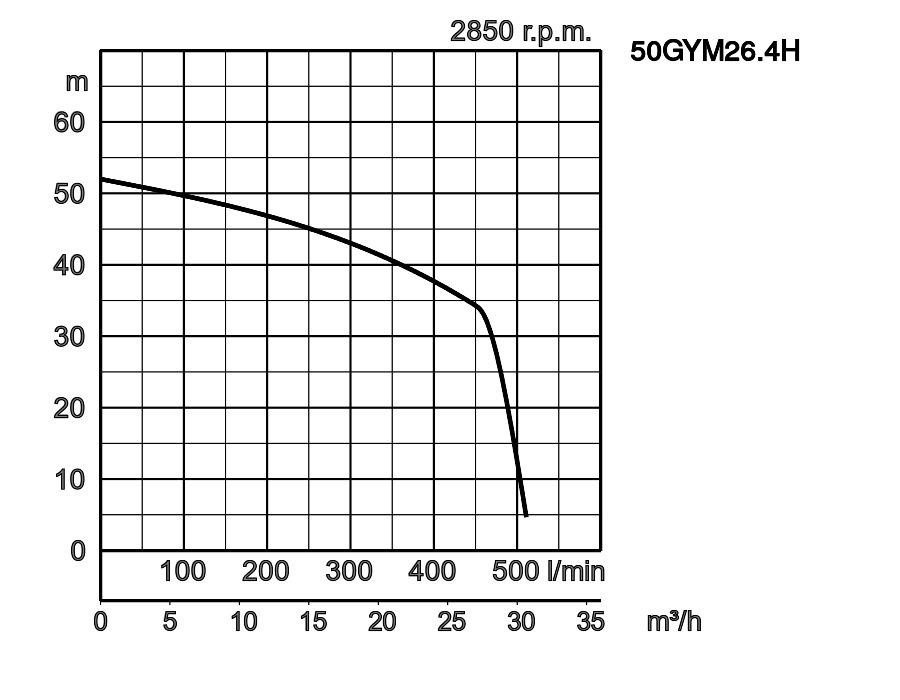

50GYM26.4H	TOS50GYM26.4H	12 print 50GYM26.4H_19.pdf	50	6,4	3	2850	52,0	510	zvijezda/trokut	110,5	107,4

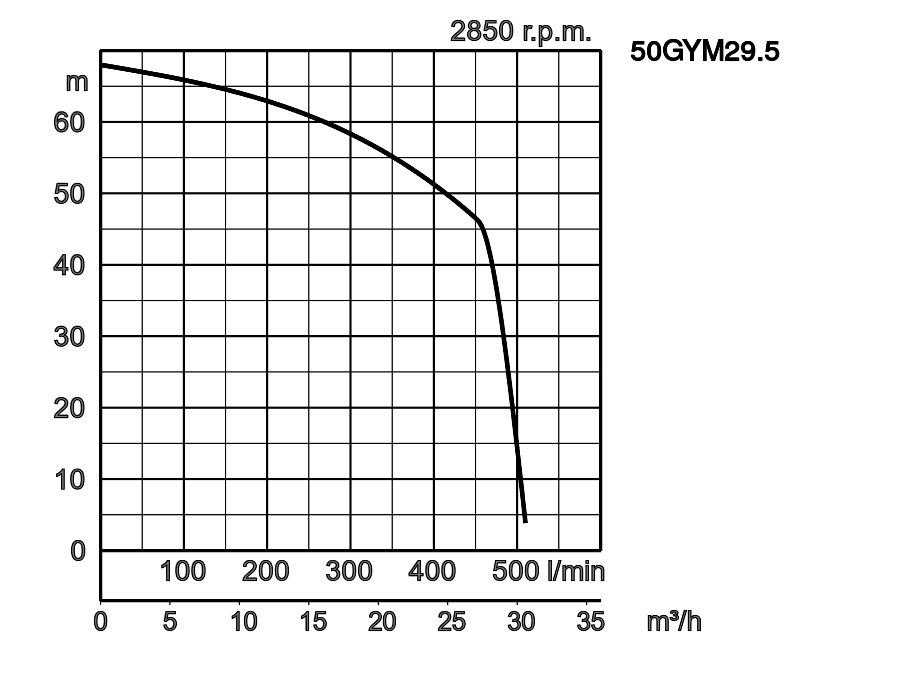

50GYM29.5	TOS50GYM29.5	13 print 50GYM29.5_19.pdf	50	9,5	3	2850	68,0	510	zvijezda/trokut	113,4	110,3

ø Provrt za ispust mm			50mm
Transportni medij	Temperatura		1 - 35 °C
Transportni medij	Vrsta medija		Komunalna otpadna voda
Pumpa	Komponente	Radno kolo	Kanalno radno kolo s više lopatica s mehanizmom za rezanje
		Brtva osovine	Dvostruka mehanička brtva
		Ležajevi	Oklopljeni kuglični ležajevi
	Materijal	Radno kolo	Sivi lijev EN-GJL-251
		Kućište	Sivi lijev EN-GJL-251
		Brtva osovine	SiC i radijalni prsten u uljnoj kupki, Silicijev karbid, gore u uljnoj kupki
		Uređaj za rezanje	Nehrđajući čelik EN-X39CrMo17-2
Motor	Izolacija		Izolacijski razred H
	Podmazivanje		Turbinsko ulje (ISO VG32)
	Zaštita za motora (ugrađena)		Minijaturni štitnik
	Tip, polovi		Indukcijski motor, 2 pola, IP69
	faza/napon		Jednofazno 230V / 50Hz, 3-fazno / 400V / 50Hz / izravno pokretanje (d.o.l)., 3-fazno / 400V / 50Hz / pokretanje zvijezda-trokut
	Materijal	Kućište	Sivi lijev EN-GJL-251
		Osovina	Nehrđajući čelik EN-X5CrNiMo17-12-3
		Kabel	Guma, 10m H07RN8-F
Ispusni priključak			Prirubnica DIN/ANSI DN50 (PN10)
Izborna dodatna oprema			Priključak vodilice „TOS“ (vodeći potporanj, stojno podnožje, lanac za podizanje) / komplet s lukom i stalkom za samostojeće tipove

Dimenzije u mm:

50GY21.5S
50GY21.8S
50GY21.9
50GY21.6
50GY23.1
50GY23.7
50GY24.4
50GY23.1H

50GY21.1S
50GY2.9

50GYM26.4
50GYM26.4H
50GYM29.5

W1: najniža razina tekuće vode

Model	A
50GY2.9	406
50GY21.1S	406
50GY21.5S	468
50GY21.8S	468
50GY21.6	468
50GY21.9	468
50GY23.1	505
50GY23.1H	505
50GY23.7	545
50GY24.4	545
50GYM26.4	771
50GYM26.4H	771
50GYM29.5	844

Uzmite u obzir: ispusni luk, spojno podnožje i komplet za stajanje dodatna su oprema i moraju se naručiti zasebno

Dimenzije - tip priključka vodilice u mm:

Model	B	C	D	E	F	G
50GY2.9	-	172	560	457	360	190
50GY21.1S	-	172	560	457	360	190
50GY21.5S	-	183	630	504	407	223
50GY21.8S	-	183	630	504	407	223
50GY21.6	-	183	630	504	407	223
50GY21.9	-	183	630	504	407	223
50GY23.1	-	183	672	504	407	223
50GY23.1H	-	183	672	504	407	223
50GY23.7	-	187	706	527	429	250
50GY24.4	-	187	706	527	429	250
50GYM26.4	790	-	-	-	-	-
50GYM26.4H	790	-	-	-	-	-
50GYM29.5	862	-	-	-	-	-
