Nezačepljuće radno kolo omogućava veliku količinu strane tvari s obzirom na provrt za ispust. To osigurava da se otpadna voda i kanalizacija učinkovito prenesu. Radno kolo izlazi s motorom kada se motor uklanja iz kućišta pumpe (stražnja konstrukcija za izvlačenje, do 3,7 kW).
| Model | Krivulja označena bojom | Provrt mm | Izlazna snaga kW | Faze | r.p.m. | Dobavna visina maks. m | Kapacitet maks. l/min | Metoda pokretanja | Težina suve pumpe u kg* | Prolaz radnoga kola mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| samostojeća | s priključkom vodilice | samostojeća | s priključkom vodilice | |||||||||

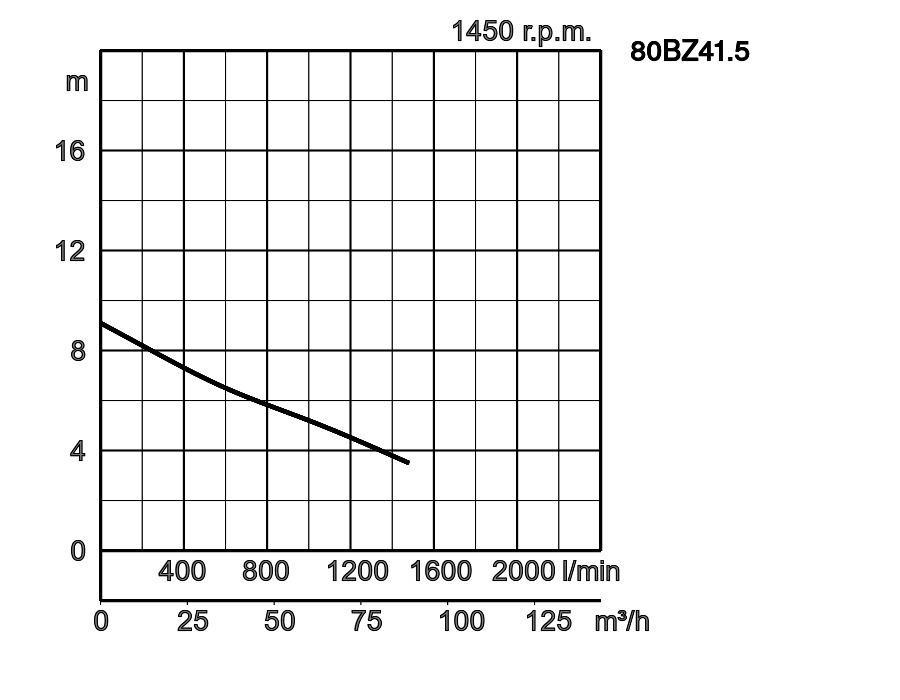

| 80BZ41.5 | TOS80BZ41.5 | 80 | 1,5 | 3 | 1450 | 8,5 | 1400 | izravno | 78,0 | 74,0 | 80 | |

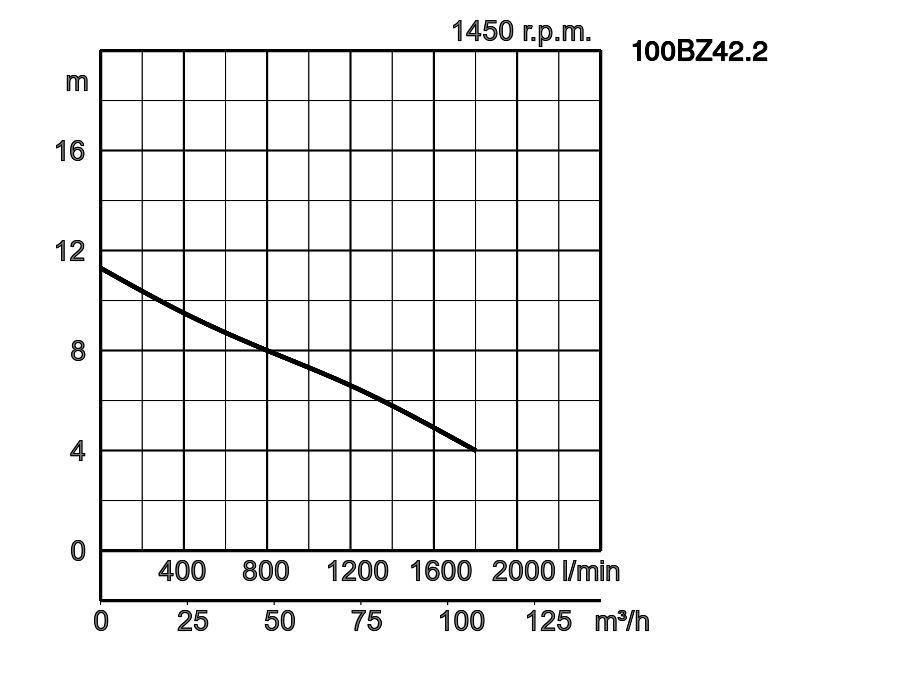

| 100BZ42.2 | TOS100BZ42.2 | 100 | 2,2 | 3 | 1450 | 11,3 | 1800 | izravno | 80.0 | 74,0 | 80 | |

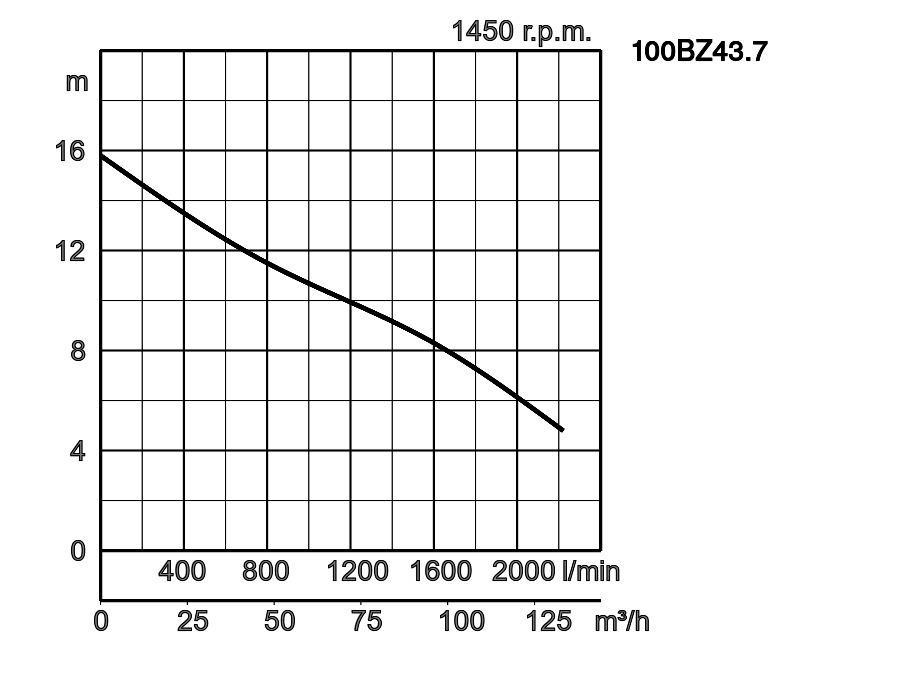

| 100BZ43.7 | TOS100BZ43.7 | 100 | 3,7 | 3 | 1450 | 14,7 | 2100 | izravno | 100,0 | 94,0 | 80 | |

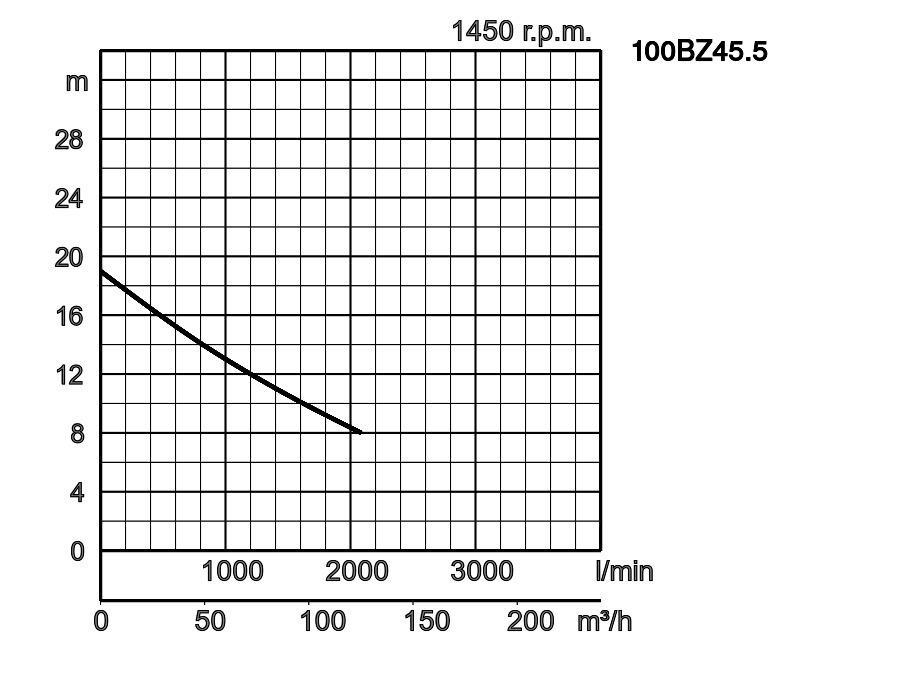

| 100BZ45.5 | TOS100BZ45.5 | 100 | 5,5 | 3 | 1450 | 19,0 | 2085 | izravno | 175,0 | 168,0 | 80 | |

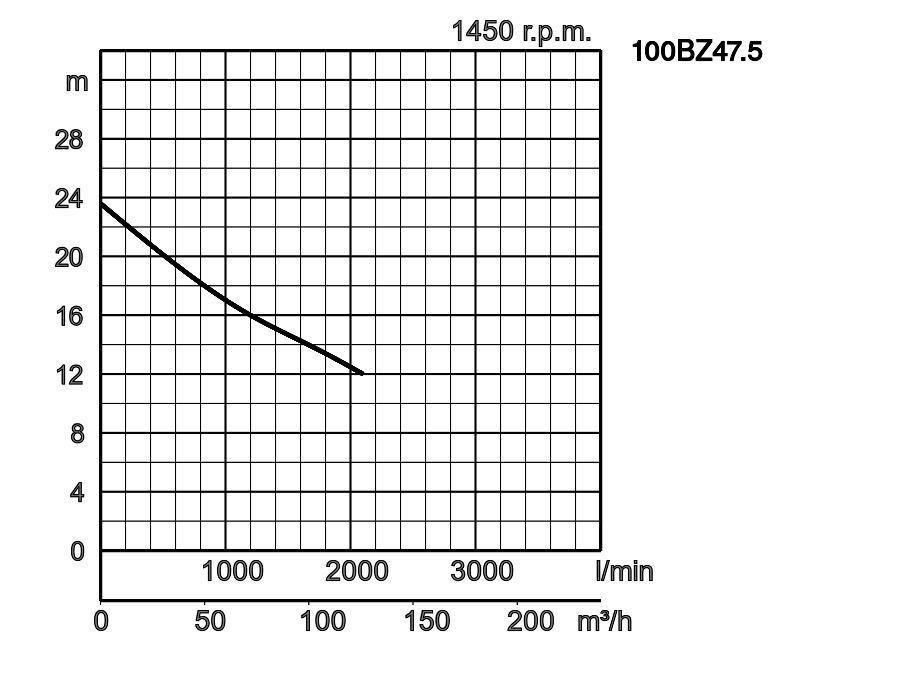

| 100BZ47.5 | TOS100BZ47.5 | 100 | 7,5 | 3 | 1450 | 23,6 | 2100 | izravno | 194,0 | 187,0 | 80 | |

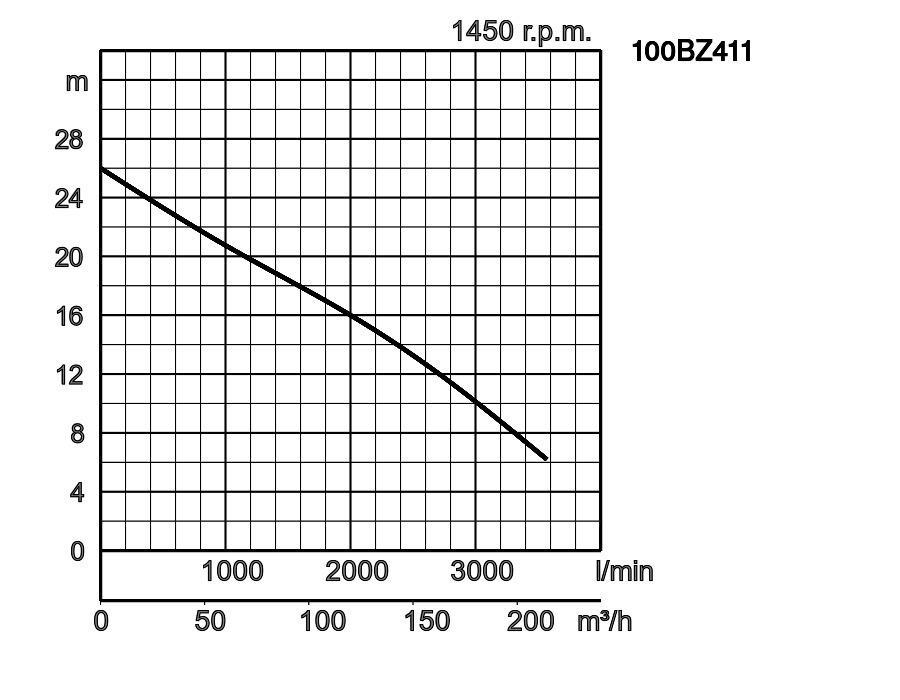

| 100BZ411 | TOS100BZ411 | 100 | 11 | 3 | 1450 | 26,0 | 3575 | zvijezda/trokut | 219,0 | 212,0 | 80 | |

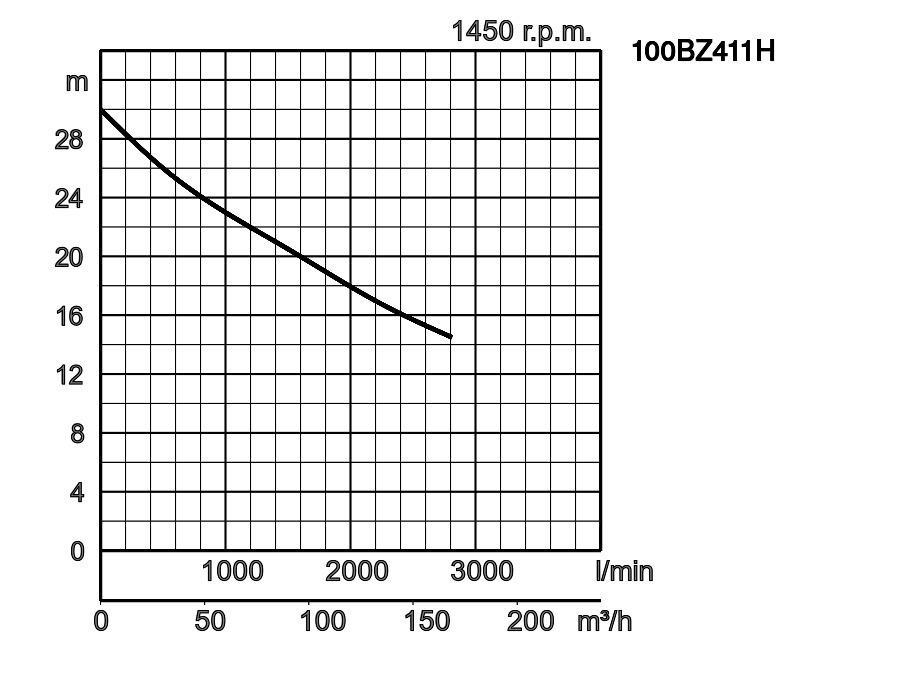

| 100BZ411H | TOS100BZ411H | 100 | 11 | 3 | 1450 | 30,0 | 2810 | zvijezda/trokut | 219,0 | 212,0 | 80 | |
| ø Provrt za ispust mm | 80mm,100mm | |||
|---|---|---|---|---|
| Transportni medij | Vrsta medija | Komunalna otpadna voda | ||
| Temperatura | 1 - 40 °C | |||
| Pumpa | Komponente | Radno kolo | Nezačepljuće radno kolo | |
| Brtva osovine | Dvostruka mehanička brtva | |||
| Ležajevi | Oklopljeni kuglični ležajevi | |||
| Materijal | Radno kolo | Sivi lijev EN-GJL-201 | ||
| Kućište | Sivi lijev EN-GJL-201 | |||
| Usisna ploča | Sivi lijev EN-GJL-201 | |||
| Brtva osovine | Silicijev karbid u uljnoj kupki | |||
| Motor | faza/napon | 3-fazno / 400V / 50Hz / izravno pokretanje (d.o.l)., 3-fazno / 400V / 50Hz / pokretanje zvijezda-trokut | ||
| Zaštita za motora (ugrađena) | Kružna toplinska sklopka, Minijaturni štitnik | |||
| Tip, polovi | Indukcijski motor, 4 pola, IP69 | |||
| Podmazivanje | Turbinsko ulje (ISO VG32) | |||
| Izolacija | Izolacijski razred F | |||
| Materijal | Kućište | Sivi lijev EN-GJL-151 | ||
| Osovina | Nehrđajući čelik EN-X30Cr14 | |||
| Kabel | Gumeno, NSSHÖU | |||
| Ispusni priključak | Unutarnji navoj, JIS10K prirubnica | |||
| Izborna dodatna oprema | Priključak vodilice „TOS“ (vodeći potporanj, stojno podnožje, lanac za podizanje) / komplet s lukom i stalkom za samostojeće tipove | |||
| Model | A | A1 | A2 | A3 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 80BZ41.5 | 523 | 302 | 129 | 190 | 303 | 273 | 133 | 140 | 631 | 235 | 590 |
| 100BZ42.2 | 551 | 317 | 129 | 190 | 328 | 273 | 133 | 140 | 631 | 235 | 590 |
| 100BZ43.7 | 584 | 327 | 153 | 200 | 328 | 289 | 139 | 150 | 681 | 235 | 640 |
| 100BZ45.5 | 716 | 407 | 204 | 280 | 380 | 421 | 205 | 216 | 925 | 305 | 790 |
| 100BZ47.5 | 716 | 407 | 204 | 280 | 380 | 421 | 205 | 216 | 946 | 305 | 820 |
| 100BZ411 | 727 | 407 | 215 | 280 | 377 | 431 | 205 | 226 | 1023 | 330 | 865 |
| 100BZ411H | 727 | 407 | 215 | 280 | 377 | 431 | 205 | 226 | 1023 | 330 | 865 |
| Model | A | A1 | A2 | A3 | A5 | A6 | D | D1 | D2 | H | H1 | H2 | M1 | M2 | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80BZ41.5 | 439 | 310 | 129 | 250 | 165 | 258 | 273 | 133 | 140 | 646 | 805 | 15 | 600 | 500 | 250 | 605 |
| 100BZ42.2 | 439 | 310 | 129 | 250 | 165 | 270 | 273 | 133 | 140 | 646 | 805 | 15 | 600 | 500 | 250 | 605 |
| 100BZ43.7 | 473 | 320 | 153 | 260 | 165 | 270 | 289 | 139 | 150 | 696 | 855 | 15 | 600 | 500 | 250 | 655 |
| 100BZ45.5 | 649 | 445 | 204 | 330 | 181 | 286 | 407 | 191 | 216 | 914 | 1210 | 112 | 950 | 700 | 295 | 780 |
| 100BZ47.5 | 649 | 445 | 204 | 330 | 181 | 286 | 407 | 191 | 216 | 935 | 1248 | 112 | 950 | 700 | 295 | 805 |
| 100BZ411 | 660 | 445 | 215 | 350 | 181 | 286 | 428 | 202 | 226 | 1016 | 1312 | 113 | 950 | 700 | 330 | 860 |
| 100BZ411H | 660 | 445 | 215 | 350 | 181 | 286 | 428 | 202 | 226 | 1016 | 1312 | 113 | 950 | 700 | 330 | 860 |
| Provrt za ispust mm | d | T2 | T3 | T4 | T5 | T6 | T7 | T8 | T9 | T10 | T11 | K1 | K3 | K4 | K5 | B1 | B2 | B3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80mm | 80 | 230 | 195 | 80 | 50 | 220 | 250 | 60 | 25 | 28 | 50 | 170 | 155 | 15 | 40 | 290 | 237 | 15 |
| 100mm | 100 | 230 | 195 | 80 | 50 | 220 | 250 | 60 | 25 | 28 | 32 | 170 | 155 | 15 | 40 | 290 | 237 | 15 |
