Pumpa za otpadnu vodu opremljena je vortex radnim kolom i širokim kućištem pumpe. Ova konstrukcija sprečava začepljenje velikim ili vlaknastim nečistoćama. Pumpe su standardno opremljene senzorom za vlagu i omotačem za hlađenje i stoga se mogu konstruktivno pokretati montirane i u suhoj i u mokroj izvedbi. Dostupna mogućnost inačice otporne na eksploziju.
| Model | Krivulja označena bojom | Provrt mm | Izlazna snaga kW | Faze | r.p.m. | Dobavna visina maks. m | Kapacitet maks. l/min | Metoda pokretanja | Težina suve pumpe u kg* | Prolaz radnoga kola mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| samostojeća | s priključkom vodilice | samostojeća | s priključkom vodilice | |||||||||

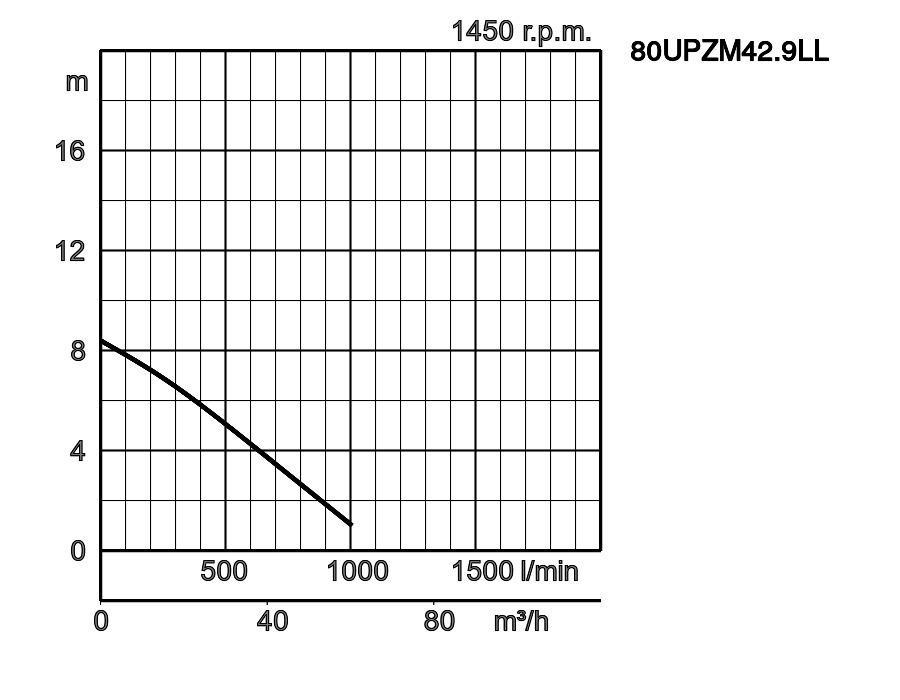

| 80UPZM42.9LL | TOS80UPZM42.9LL | 80 | 2,9 | 3 | 1450 | 8,4 | 1005 | izravno | 121,0 | 121,0 | 80 | |

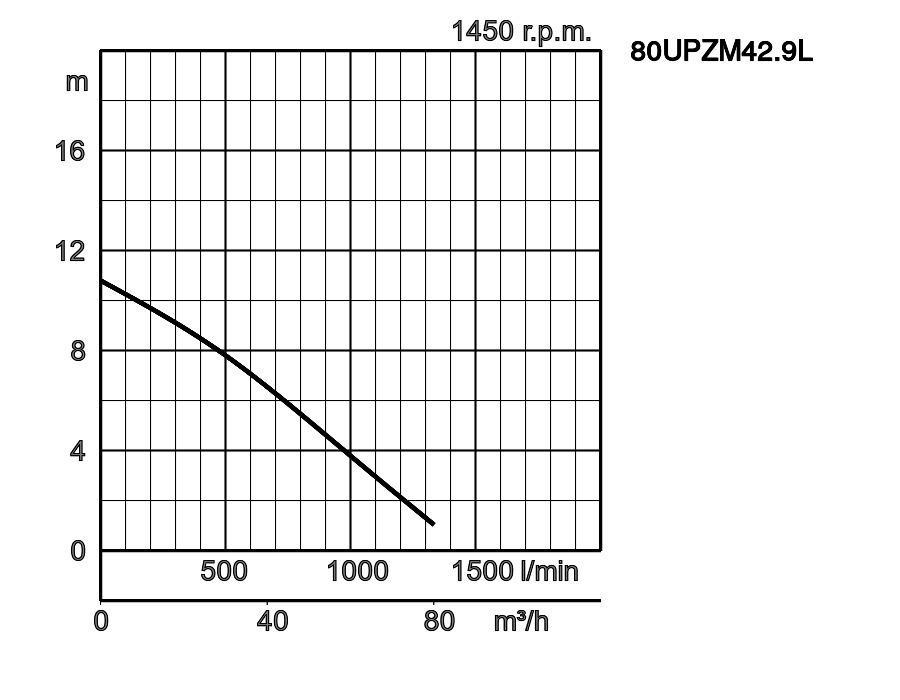

| 80UPZM42.9L | TOS80UPZM42.9L | 80 | 2,9 | 3 | 1450 | 10,8 | 1333 | izravno | 122,0 | 122,0 | 80 | |

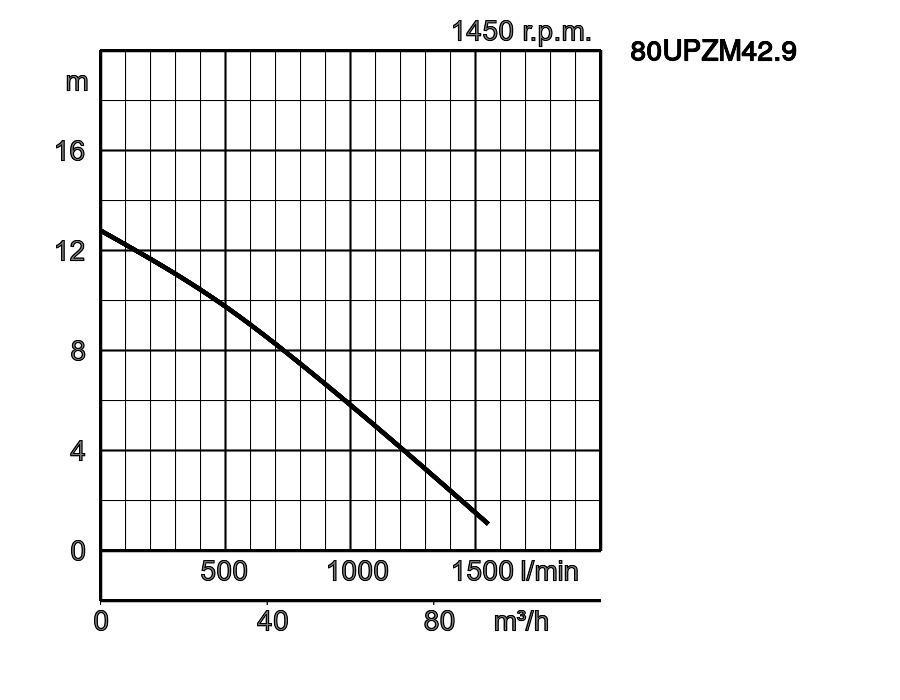

| 80UPZM42.9 | TOS80UPZM42.9 | 80 | 2,9 | 3 | 1450 | 12,8 | 1550 | izravno | 122,0 | 122,0 | 80 | |

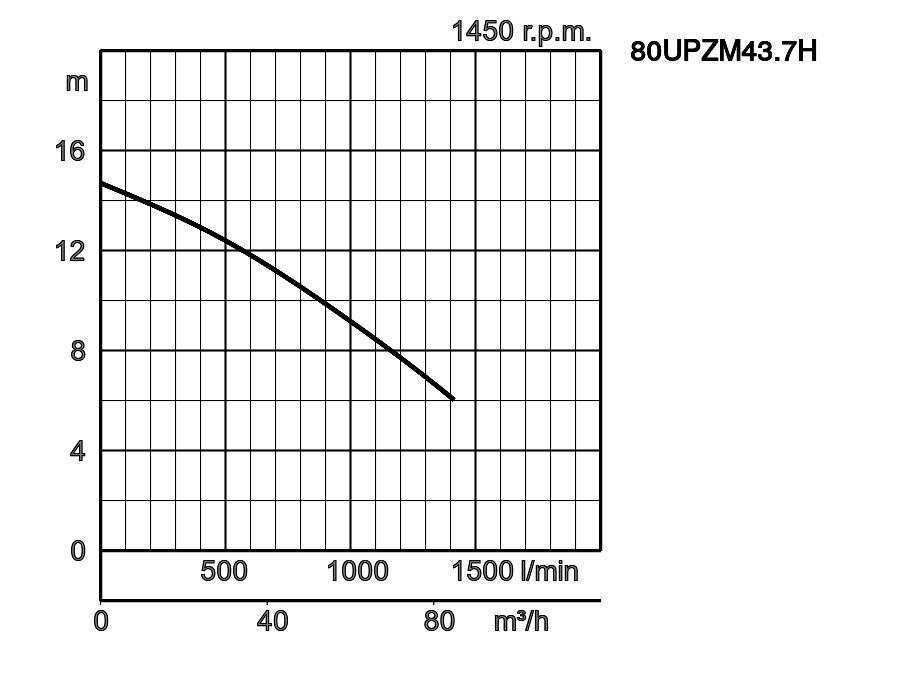

| 80UPZM43.7H | TOS80UPZM43.7H | 80 | 3,7 | 3 | 1450 | 14,7 | 1413 | zvijezda/trokut | 122,0 | 122,0 | 80 | |

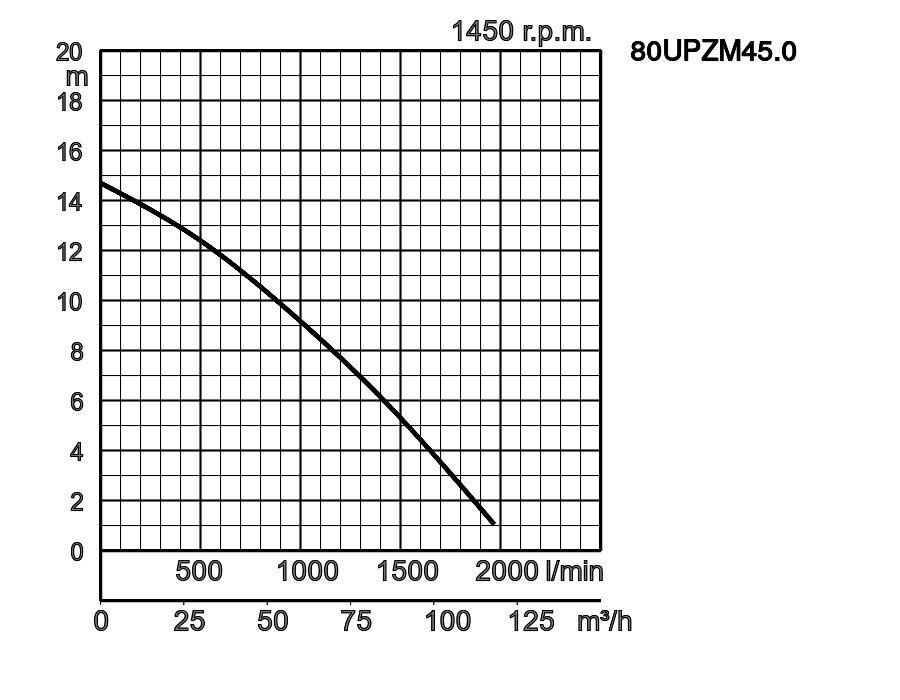

| 80UPZM45.0 | TOS80UPZM45.0 | 80 | 5,0 | 3 | 1450 | 14,7 | 1967 | zvijezda/trokut | 122,0 | 122,0 | 80 | |

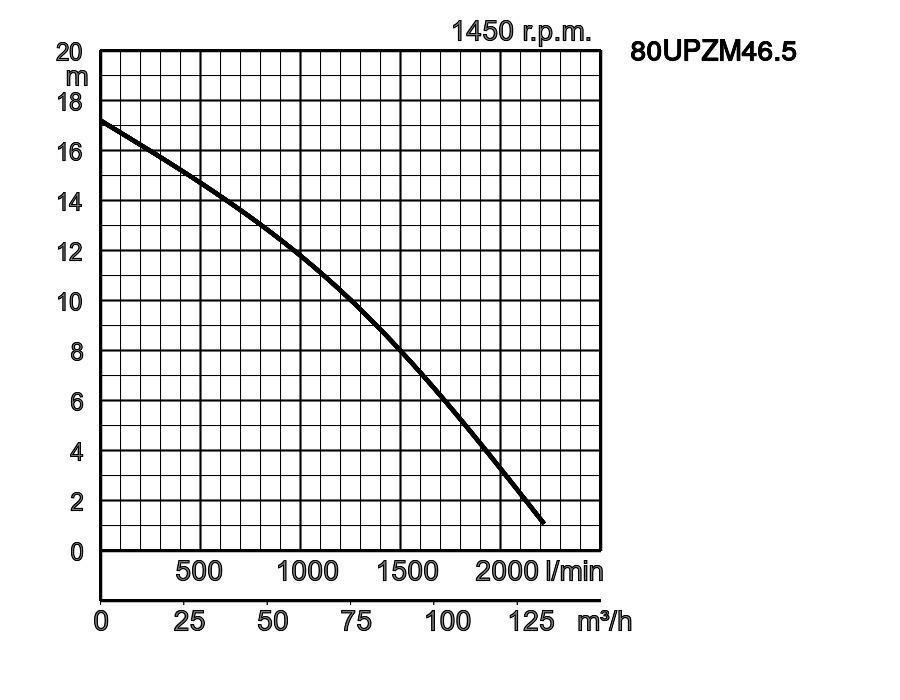

| 80UPZM46.5 | TOS80UPZM46.5 | 80 | 6,5 | 3 | 1450 | 17,2 | 2217 | zvijezda/trokut | 139,0 | 139,0 | 80 | |
| ø Provrt za ispust mm | 80mm | |||
|---|---|---|---|---|
| Transportni medij | Temperatura | 1 - 40 °C | ||
| Vrsta medija | Komunalna otpadna voda | |||
| Pumpa | Komponente | Radno kolo | Vortex radno kolo | |
| Brtva osovine | Dvostruka mehanička brtva | |||
| Ležajevi | Oklopljeni kuglični ležajevi | |||
| Materijal | Radno kolo | Sivi lijev EN-GJL-251 | ||
| Kućište | Sivi lijev EN-GJL-251 | |||
| Brtva osovine | Silicijev karbid, gore u uljnoj kupki | |||
| Habajući prsten | Bronca | |||
| Motor | Izolacija | Izolacijski razred H | ||
| Podmazivanje | Turbinsko ulje (ISO VG32) | |||
| Zaštita za motora (ugrađena) | Minijaturni štitnik | |||
| Tip, polovi | Indukcijski motor, 4 pola, IP69 | |||
| faza/napon | 3-fazno / 400V / 50Hz / izravno pokretanje (d.o.l)., 3-fazno / 400V / 50Hz / pokretanje zvijezda-trokut | |||
| Materijal | Kućište | Sivi lijev EN-GJL-251 | ||
| Osovina | Nehrđajući čelik l EN-X14CrMoS18 | |||
| Kabel | Guma, 10m H07RN8-F | |||
| Ispusni priključak | Prirubnica DIN/ANSI DN80 (PN10) | |||
| Izborna dodatna oprema | Priključak vodilice „TOS“ (vodeći potporanj, stojno podnožje, lanac za podizanje) / komplet s lukom i stalkom za samostojeće tipove | |||
| Model | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80UPZM42.9LL | 722 | 375 | 220 | 310 | 155 | 80 | 100 | 3" | - | - | - | 395 | 598 | 137 |
| 80UPZM42.9L | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM42.9 | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM43.7H | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM45.0 | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM46.5 | 792 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| Model | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80UPZM42.9LL | 722 | 375 | 220 | 310 | 155 | 742 | 80 | 100 | 112 |
| 80UPZM42.9L | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM42.9 | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM43.7H | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM45.0 | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM46.5 | 792 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
