Zatvoreno jednokanalno radno kolo osigurava da se kanalizacijska voda koja sadrži blato i vlaknaste tvari može učinkovito pumpati bez začepljenja.
Nalazite se ovde:

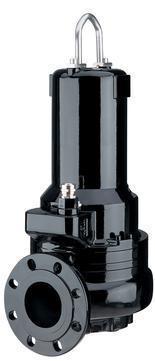

80BYZ | 3-fazna / 50Hz
Downloads
| Model | Krivulja označena bojom | Provrt mm | Izlazna snaga kW | Faze | r.p.m. | Dobavna visina maks. m | Kapacitet maks. l/min | Metoda pokretanja | Težina suve pumpe u kg* | Prolaz radnoga kola mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| samostojeća | s priključkom vodilice | samostojeća | s priključkom vodilice | |||||||||

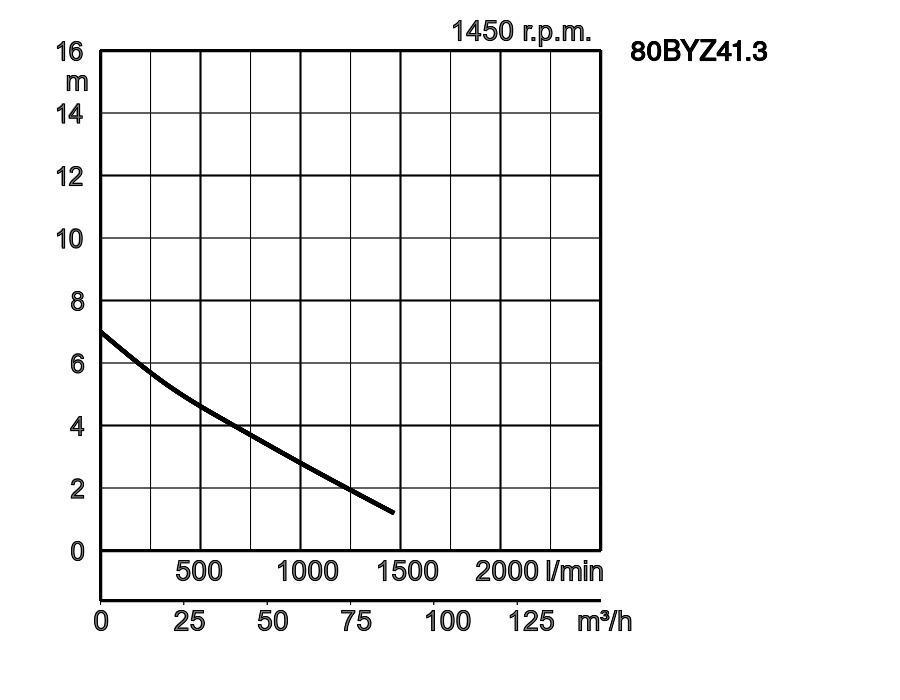

| 80BYZ41.3 | TOS80BYZ41.3 | 80 | 1,3 | 3 | 1450 | 7,0 | 1467 | izravno | 74,0 | 74,0 | 80 | |

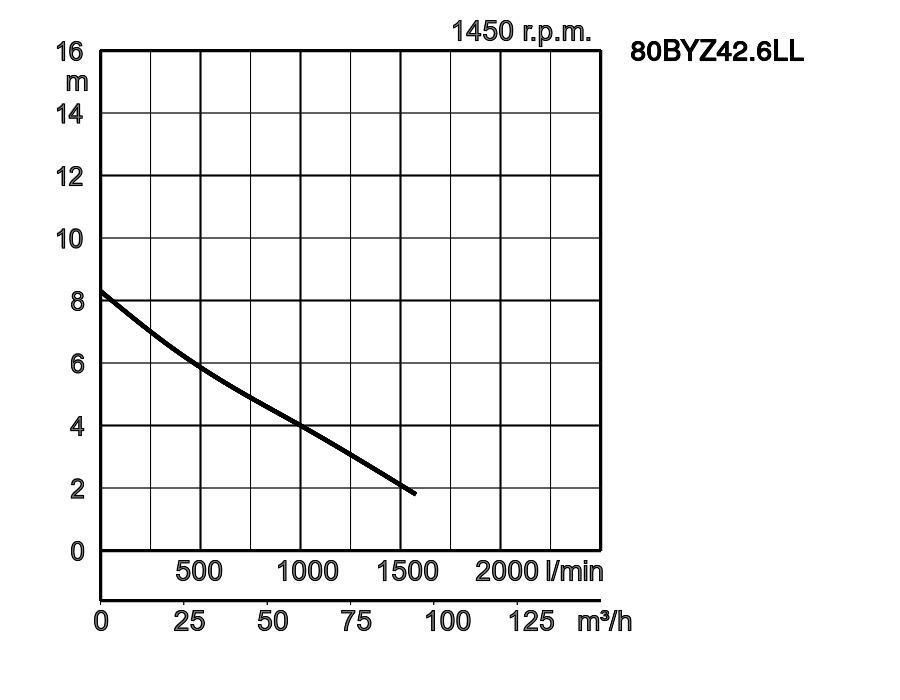

| 80BYZ42.6LL | TOS80BYZ42.6LL | 80 | 2,6 | 3 | 1450 | 8,3 | 1576 | izravno | 80,0 | 80,0 | 80 | |

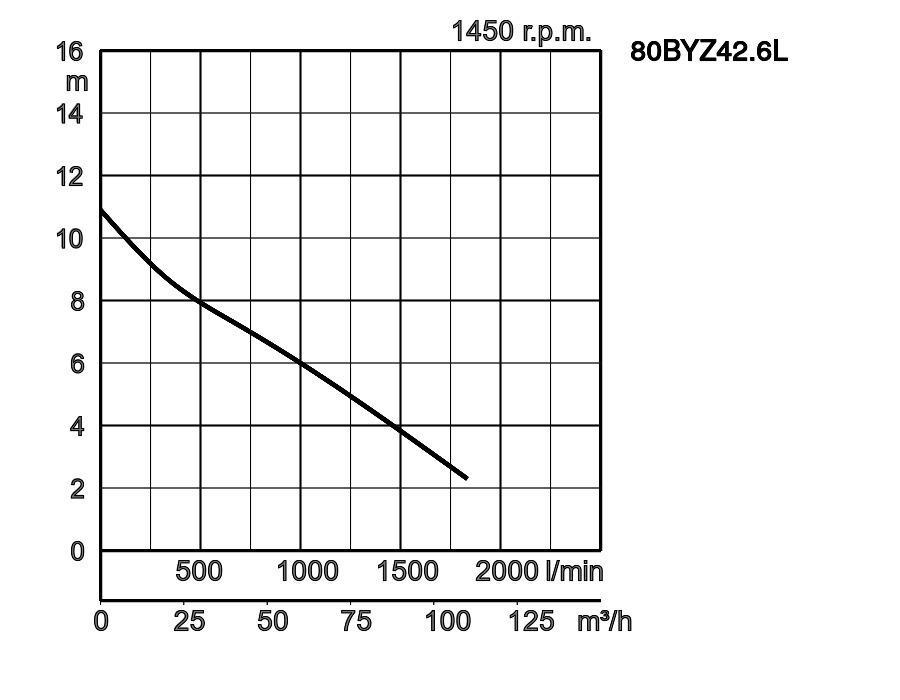

| 80BYZ42.6L | TOS80BYZ42.6L | 80 | 2,6 | 3 | 1450 | 10,9 | 1833 | izravno | 82,0 | 82,0 | 80 | |

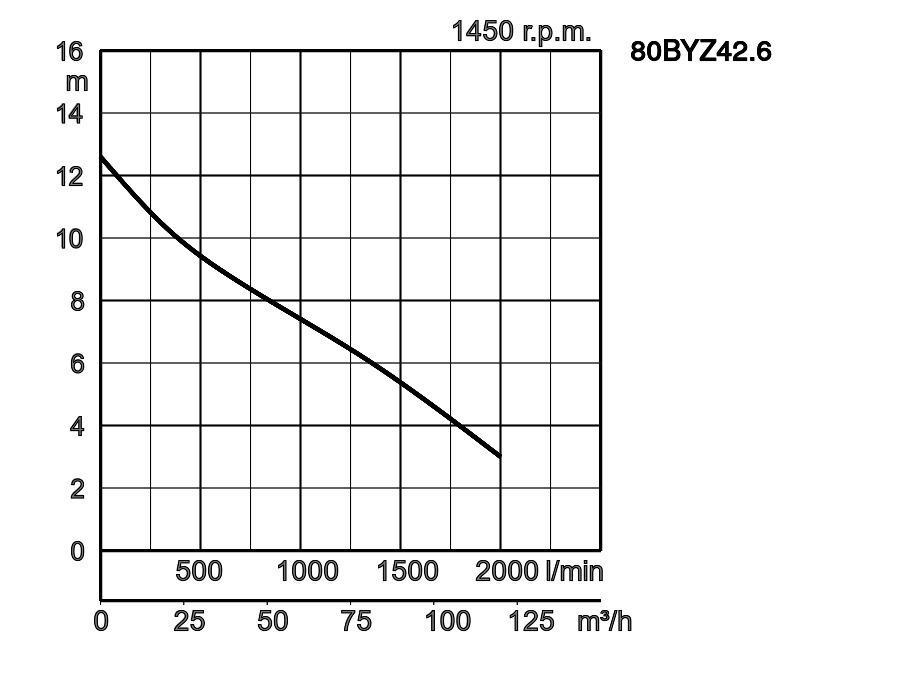

| 80BYZ42.6 | TOS80BYZ42.6 | 80 | 2,6 | 3 | 1450 | 12,6 | 2000 | izravno | 82,0 | 82,0 | 80 | |

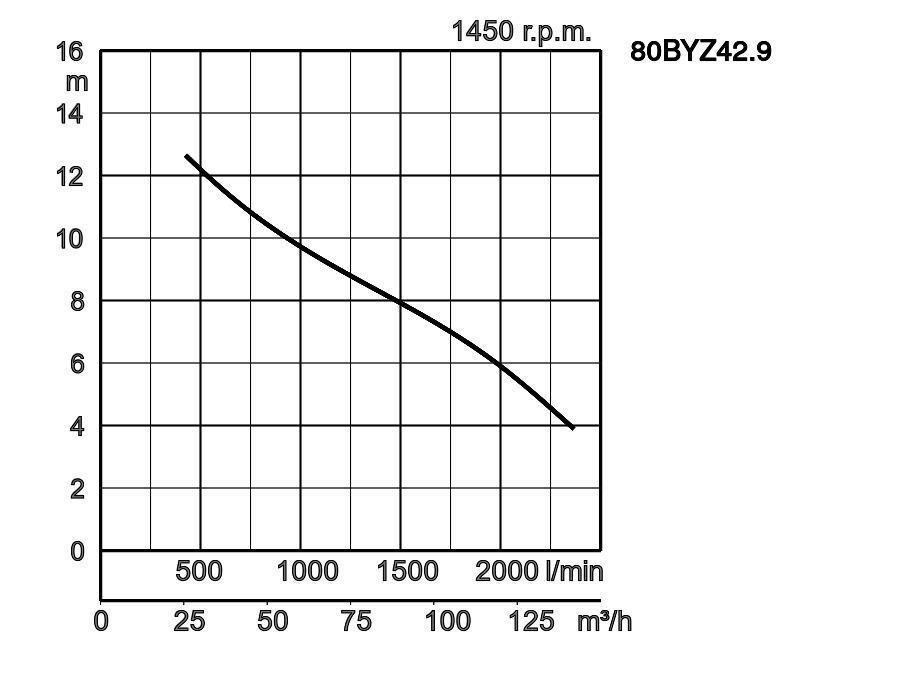

| 80BYZ42.9 | TOS80BYZ42.9 | 80 | 2,9 | 3 | 1450 | 12,4 | 2366 | izravno | 117,0 | 117,0 | 80 | |

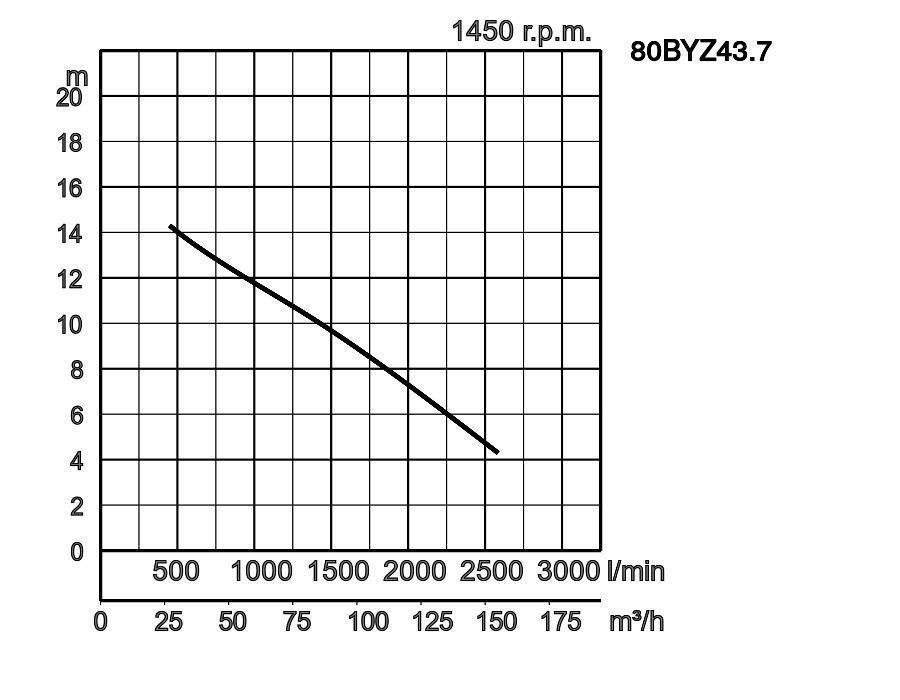

| 80BYZ43.7 | TOS80BYZ43.7 | 80 | 3,7 | 3 | 1450 | 14,4 | 2583 | zvijezda/trokut | 121,0 | 121,0 | 80 | |

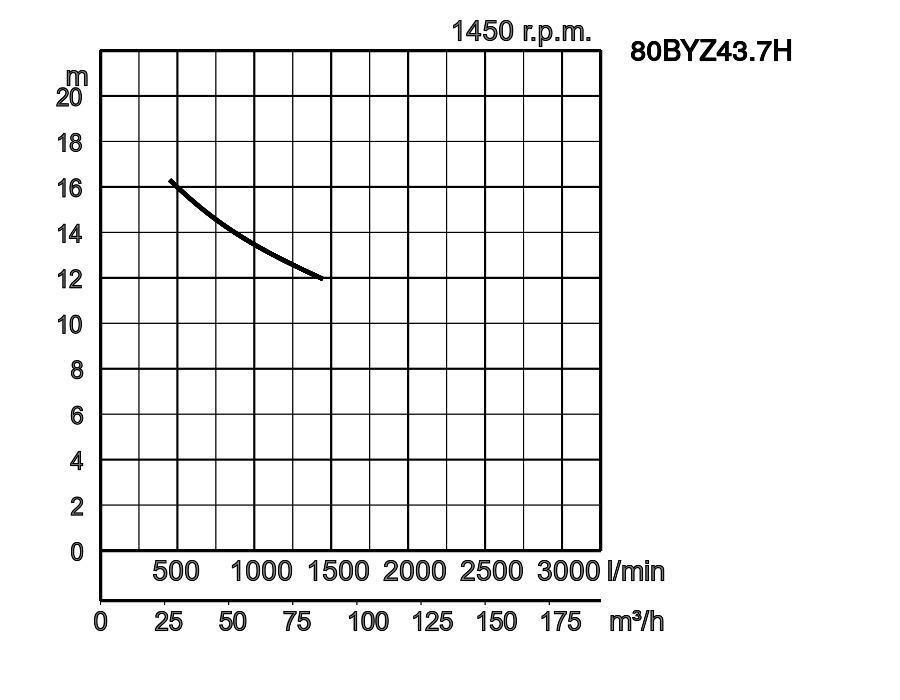

| 80BYZ43.7H | TOS80BYZ43.7H | 80 | 3,7 | 3 | 1450 | 16,1 | 1445 | zvijezda/trokut | 121,0 | 121,0 | 80 | |

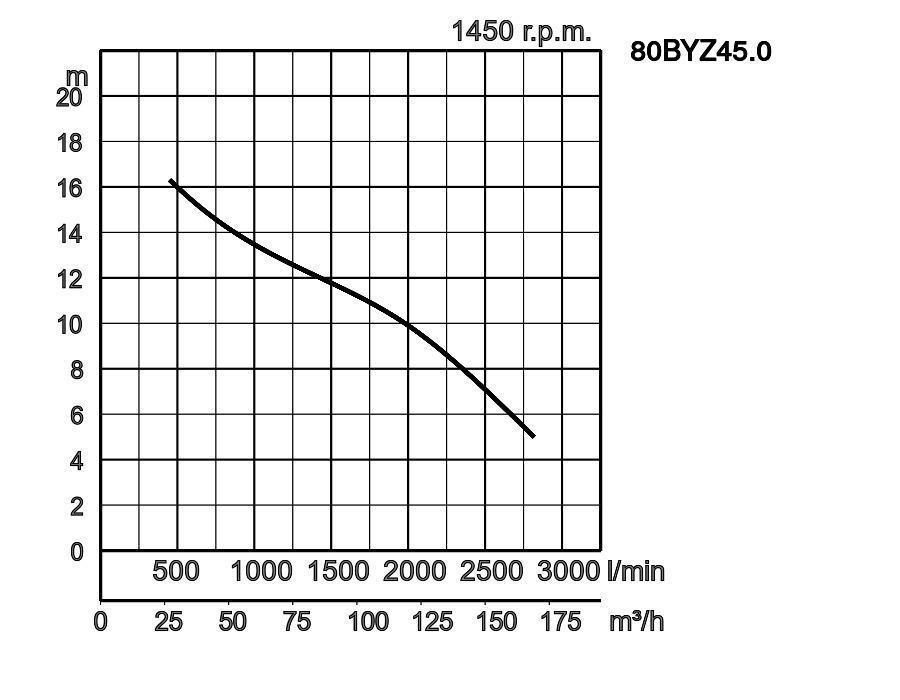

| 80BYZ45.0 | TOS80BYZ45.0 | 80 | 5,0 | 3 | 1450 | 16,1 | 2817 | zvijezda/trokut | 131,0 | 131,0 | 80 | |

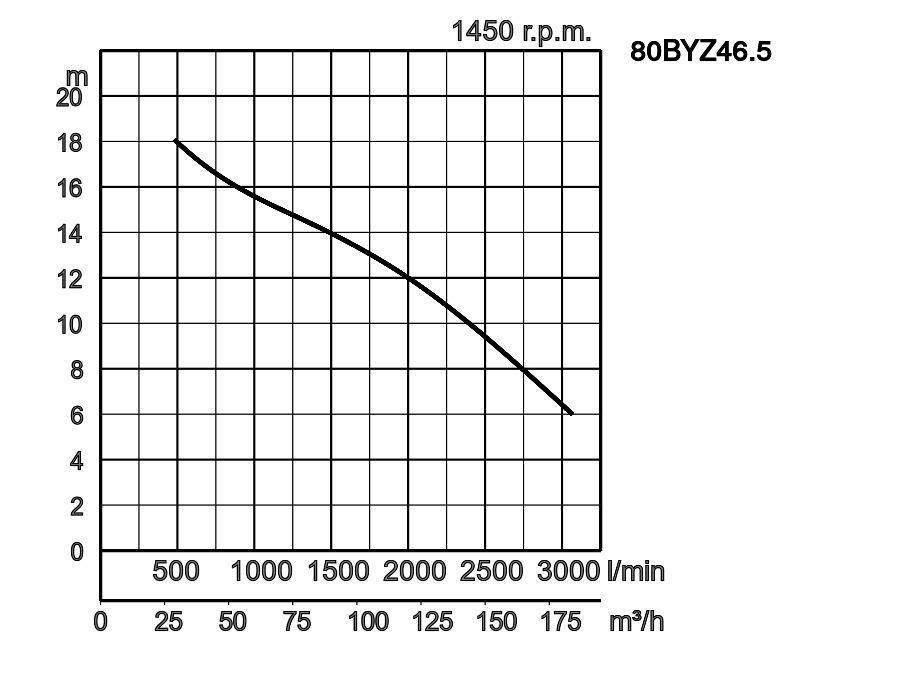

| 80BYZ46.5 | TOS80BYZ46.5 | 80 | 6,5 | 3 | 1450 | 18,0 | 3067 | zvijezda/trokut | 134,0 | 134,0 | 80 | |
80BYZ41.3_19.pdf
| ø Provrt za ispust mm | 80mm | |||
|---|---|---|---|---|
| Transportni medij | Temperatura | 1 - 40 °C | ||
| Vrsta medija | Komunalna otpadna voda | |||
| Pumpa | Komponente | Radno kolo | Jednokanalno radno kolo | |
| Brtva osovine | Dvostruka mehanička brtva | |||
| Ležajevi | Oklopljeni kuglični ležajevi | |||
| Materijal | Radno kolo | Sivi lijev EN-GJL-251 | ||
| Kućište | Sivi lijev EN-GJL-251 | |||
| Brtva osovine | Silicijev karbid, gore u uljnoj kupki | |||
| Habajući prsten | Bronca | |||
| Motor | Tip, polovi | Indukcijski motor, 4 pola, IP69 | ||
| Zaštita za motora (ugrađena) | Minijaturni štitnik | |||
| faza/napon | 3-fazno / 400V / 50Hz / izravno pokretanje (d.o.l)., 3-fazno / 400V / 50Hz / pokretanje zvijezda-trokut | |||
| Izolacija | Izolacijski razred H | |||
| Podmazivanje | Turbinsko ulje (ISO VG32) | |||
| Materijal | Kućište | Sivi lijev EN-GJL-251 | ||
| Osovina | Nehrđajući čelik l EN-X14CrMoS18 | |||
| Kabel | Guma, 10m H07RN8-F | |||
| Ispusni priključak | Prirubnica DIN/ANSI DN80 (PN10) | |||
| Izborna dodatna oprema | Priključak vodilice „TOS“ (vodeći potporanj, stojno podnožje, lanac za podizanje) / komplet s lukom i stalkom za samostojeće tipove | |||
Dimenzije u mm:
-
-
- 80BYZ41.3
- 80BYZ42.6
- 80BYZ43.7H
- 80BYZ43.7
- 80BYZ45.0
- 80BYZ46.5
- 80BYZ42.6L
- 80BYZ42.6LL
- 80BYZ42.9
W1: najniža razina tekuće vode
| Model | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80BYZ41.3 | 517 | 360 | 200 | 305 | 145 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BYZ42.6LL | 554 | 360 | 200 | 305 | 145 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BYZ42.6L | 554 | 360 | 200 | 305 | 145 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BYZ42.6 | 554 | 360 | 200 | 305 | 145 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BYZ42.9 | 692 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BYZ43.7 | 692 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BYZ43.7H | 692 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BYZ45.0 | 765 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BYZ46.5 | 765 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
Uzmite u obzir: ispusni luk, spojno podnožje i komplet za stajanje dodatna su oprema i moraju se naručiti zasebno
Dimenzije - tip priključka vodilice u mm:
| Model | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80BYZ41.3 | 517 | 360 | 200 | 305 | 145 | 727 | 80 | 100 | 97 |
| 80BYZ42.6LL | 554 | 360 | 200 | 305 | 145 | 727 | 80 | 100 | 97 |
| 80BYZ42.6L | 554 | 360 | 200 | 305 | 145 | 727 | 80 | 100 | 97 |
| 80BYZ42.6 | 554 | 360 | 200 | 305 | 145 | 727 | 80 | 100 | 97 |
| 80BYZ42.9 | 692 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BYZ43.7 | 692 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BYZ43.7H | 692 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BYZ45.0 | 765 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BYZ46.5 | 765 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
-
-
- 80BYZ41.3
- 80BYZ42.6
- 80BYZ43.7H
- 80BYZ43.7
- 80BYZ45.0
- 80BYZ46.5
- 80BYZ42.6L
- 80BYZ42.6LL
- 80BYZ42.9
W1: najniža razina tekuće vode
