Otvoreno kanalno radno kolo s više lopatica s mehanizmom za rezanje. Ova konstrukcija osigurava da se vlaknasta strana tvar razreže i da se kanalizacijska voda premjesti bez začepljenja.
Nalazite se ovde:
50GP | 3-fazna / 50Hz
Downloads

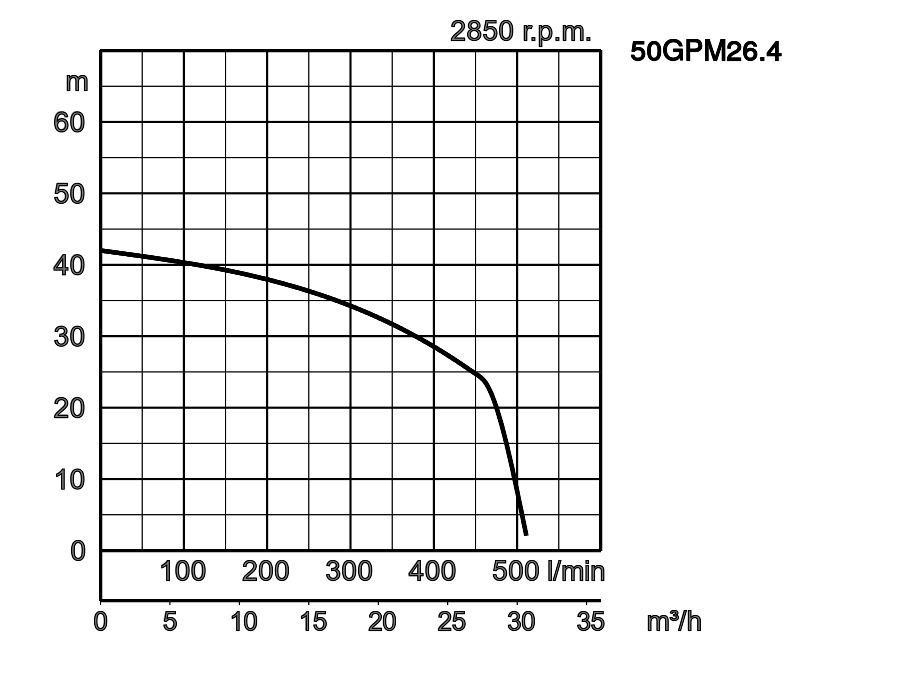

| Model | Krivulja označena bojom | Provrt mm | Izlazna snaga kW | Faze | r.p.m. | Dobavna visina maks. m | Kapacitet maks. l/min | Metoda pokretanja | Težina suve pumpe u kg* | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| samostojeća | s priključkom vodilice | samostojeća | s priključkom vodilice | ||||||||
| 50GPM26.4 | TOS50GYM26.4 | 50 | 6,4 | 3 | 2850 | 42,0 | 510 | zvijezda/trokut | 108,0 | 104,0 | |
| 50GPM26.4H | TOS50GYM26.4H | 50 | 6,4 | 3 | 2850 | 52,0 | 510 | zvijezda/trokut | 108,0 | 104,0 | |
| 50GPM29.5 | TOS50GYM29.5 | 50 | 9,5 | 3 | 2850 | 68,0 | 510 | zvijezda/trokut | 111,0 | 107,0 | |
50GPM26.4_19.pdf
| ø Provrt za ispust mm | 50mm | |||
|---|---|---|---|---|
| Transportni medij | Temperatura | 1 - 40 °C | ||
| Vrsta medija | Komunalna otpadna voda | |||
| Pumpa | Komponente | Radno kolo | Kanalno radno kolo s više lopatica s mehanizmom za rezanje | |
| Brtva osovine | Dvostruka mehanička brtva | |||
| Ležajevi | Oklopljeni kuglični ležajevi | |||
| Materijal | Radno kolo | Sivi lijev EN-GJL-251 | ||
| Kućište | Sivi lijev EN-GJL-251 | |||
| Brtva osovine | Silicijev karbid, gore u uljnoj kupki | |||
| Uređaj za rezanje | Nehrđajući čelik EN-X39CrMo17-2 | |||
| Motor | faza/napon | 3-fazno / 400V / 50Hz / pokretanje zvijezda-trokut | ||
| Zaštita za motora (ugrađena) | Minijaturni štitnik | |||
| Tip, polovi | Indukcijski motor, 2 pola, IP69 | |||
| Podmazivanje | Turbinsko ulje (ISO VG32) | |||
| Izolacija | Izolacijski razred H | |||
| Materijal | Kućište | Sivi lijev EN-GJL-251 | ||
| Osovina | Nehrđajući čelik EN-X5CrNiMo17-12-3 | |||
| Kabel | Guma, 10m H07RN8-F | |||
| Ispusni priključak | Prirubnica DIN/ANSI DN50 (PN10) | |||
| Izborna dodatna oprema | Priključak vodilice „TOS“ (vodeći potporanj, stojno podnožje, lanac za podizanje) / komplet s lukom i stalkom za samostojeće tipove | |||
Dimenzije u mm:
-
-
- 50GPM26.4
- 50GPM26.4H
- 50GPM29.5
W1: najniža razina tekuće vode
| Model | A |
|---|---|
| 50GPM26.4 | 795 |
| 50GPM26.4H | 795 |
| 50GPM29.5 | 865 |
Uzmite u obzir: ispusni luk, spojno podnožje i komplet za stajanje dodatna su oprema i moraju se naručiti zasebno
Dimenzije - tip priključka vodilice u mm:
| Model | B |
|---|---|
| 50GPM26.4 | 815 |
| 50GPM26.4H | 815 |
| 50GPM29.5 | 885 |
-
-
- 50GPM26.4
- 50GPM26.4H
- 50GPM29.5
W1: najniža razina tekuće vode
