300BYK | 3-fazna / 50Hz

Kanallaufrad_offen

Zatvoreno dvokanalno radno kolo osigurava da se kanalizacijska voda koja sadrži blato i vlaknaste tvari može učinkovito pumpati bez začepljenja.

300BYK | 3-fazna / 50Hz

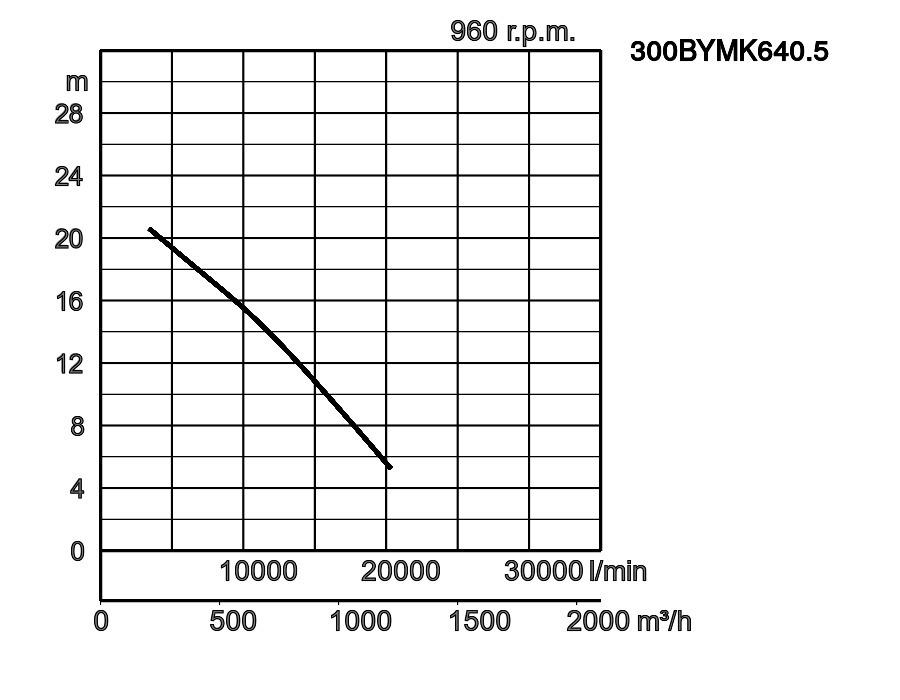

Kurve_U.jpg Kurve_U.jpg
ModelKrivulja označena bojomProvrt mmIzlazna snaga kWFazer.p.m.Dobavna visina maks. mKapacitet maks. l/minMetoda pokretanjaTežina suve pumpe u kg*Prolaz radnoga kola mm
samostojećas priključkom vodilicesamostojećas priključkom vodilice
300BYMK640.5 300BYMK640.5 300 40,5 3 960 20,6 20333 zvijezda/trokut 1007,3 1007,3 150
300BYMK649.5 300BYMK649.5 300 49,5 3 960 23,1 23167 zvijezda/trokut 1033,3 1033,3 150
300BYMK658 300BYMK658 300 58 3 960 24,7 25166 zvijezda/trokut 1082,4 1082,4 150
300BYMK668.5 300BYMK668.5 300 68,5 3 960 27,9 29117 zvijezda/trokut 1269,9 1269,9 150
300BYMK682 300BYMK682 300 82 3 960 29,5 31166 zvijezda/trokut 1320,2 1320,2 150
300BYMK698 300BYMK698 300 98 3 960 33,0 32508 zvijezda/trokut 1553,1 1553,1 150
300BYMK6112 300BYMK6112 300 112 3 960 36,2 32500 zvijezda/trokut 1604,5 1604,5 150
300BYMK6132 300BYMK6132 300 132 3 960 38,0 32500 zvijezda/trokut 1940,0 1940,0 150
300BYMK6160 300BYMK6160 300 160 3 960 40,1 32500 zvijezda/trokut 1980,0 1980,0 150
ø Provrt za ispust mm 300mm
Transportni medij Vrsta medija Komunalna otpadna voda
Temperatura 1 - 40 °C
Pumpa Komponente Radno kolo Dvokanalno radno kolo
Brtva osovine Dvostruka mehanička brtva
Ležajevi Oklopljeni kuglični ležajevi
Materijal Radno kolo Sivi lijev EN-GJL-251
Kućište Sivi lijev EN-GJL-251
Brtva osovine Silicijev karbid, gore u uljnoj kupki
Habajući prsten Bronca
Motor Izolacija Izolacijski razred H
Tip, polovi Indukcijski motor, 6 pola, IP69
Podmazivanje Turbinsko ulje (ISO VG32)
faza/napon 3-fazno / 400V / 50Hz / pokretanje zvijezda-trokut
Zaštita za motora (ugrađena) Minijaturni štitnik
Materijal Kućište Sivi lijev EN-GJL-251
Osovina Nehrđajući čelik EN-X20Cr14
Kabel Guma, 10m H07RN8-F
Ispusni priključak Prirubnica DIN/ANSI DN300 (PN10)
Izborna dodatna oprema Vodoravna instalacija / okomita instalacija

Dimenzije u mm:

  • 300BYMK640.5
  • 300BYMK649.5
  • 300BYMK658
  • 300BYMK668.5
  • 300BYMK682
  • 300BYMK698
  • 300BYMK6112
  • 300BYMK6132
  • 300BYMK6160

W1: najniža razina tekuće vode
ModelABB1CC1DN1DN2J2K1K2K3K4LMO
300BYMK640.5146311006309153863003505273771002120717326029001880
300BYMK649.5159311006309153863003505273771002120717326029001880
300BYMK658159311006309153863003505273771002120717326029001880
300BYMK668.5177311006309153873003505273771002120717326029001880
300BYMK682177311006309153873003505273771002120717326029001880
300BYMK698177312207001022443300350527377100712121737602-1970
300BYMK6112177312207001022443300350527377100712121737602-1970
300BYMK6132209012207001022443300350527377100712121737602-1970
300BYMK6160209012207001022443300350527377100712121737602-1970


Uzmite u obzir: ispusni luk, spojno podnožje i komplet za stajanje dodatna su oprema i moraju se naručiti zasebno

Dimenzije - tip priključka vodilice u mm:

ModelBB1CC1DN1DN2P1P2QRS1S3TUV1
300BYMK640.511006309153863003505001130205147850012011761286410
300BYMK649.511006309153863003505001130205160850012013061416410
300BYMK65811006309153863003505001130205160850012013061416410
300BYMK668.511006309153873003505001130205178850012014861596508
300BYMK68211006309153873003505001130205178850012014861596508
300BYMK698122070010224433003505501250205178860012014861596508
300BYMK6112122070010224433003505501250205178860012014861596508
300BYMK6132122070010224433003505501250205210060012017541884740
300BYMK6160122070010224433003505501250205210060012017541884740
  • 300BYMK640.5
  • 300BYMK649.5
  • 300BYMK658
  • 300BYMK668.5
  • 300BYMK682
  • 300BYMK698
  • 300BYMK6112
  • 300BYMK6132
  • 300BYMK6160

W1: najniža razina tekuće vode
