200BY | 3-fazna / 50Hz

Zatvoreno dvokanalno radno kolo osigurava da se kanalizacijska voda koja sadrži blato i vlaknaste tvari može učinkovito pumpati bez začepljenja.

Karakteristike & Specifikacije Materijal Dimenzije

Model		Krivulja označena bojom	Provrt mm	Izlazna snaga kW	Faze	r.p.m.	Dobavna visina maks. m	Kapacitet maks. l/min	Metoda pokretanja	Težina suve pumpe u kg*		Prolaz radnoga kola mm
samostojeća	s priključkom vodilice	Krivulja označena bojom	Provrt mm	Izlazna snaga kW	Faze	r.p.m.	Dobavna visina maks. m	Kapacitet maks. l/min	Metoda pokretanja	samostojeća	s priključkom vodilice	Prolaz radnoga kola mm

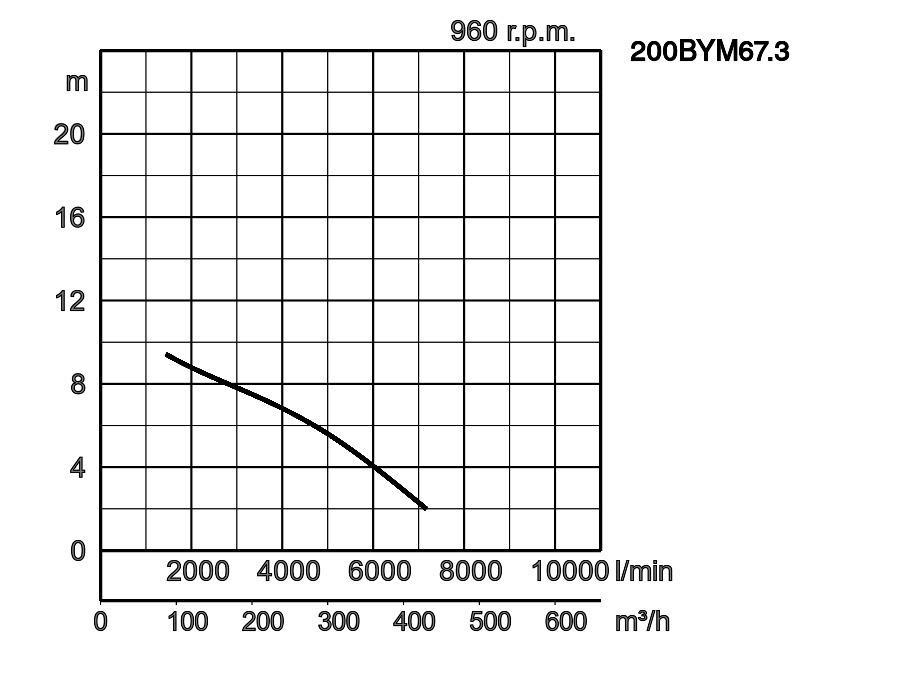

200BYM67.3	TOS200BYM67.3	1 print 200BYM67.3_19.pdf	200	7,3	3	960	9,4	7167	zvijezda/trokut	361,1	308,0	100

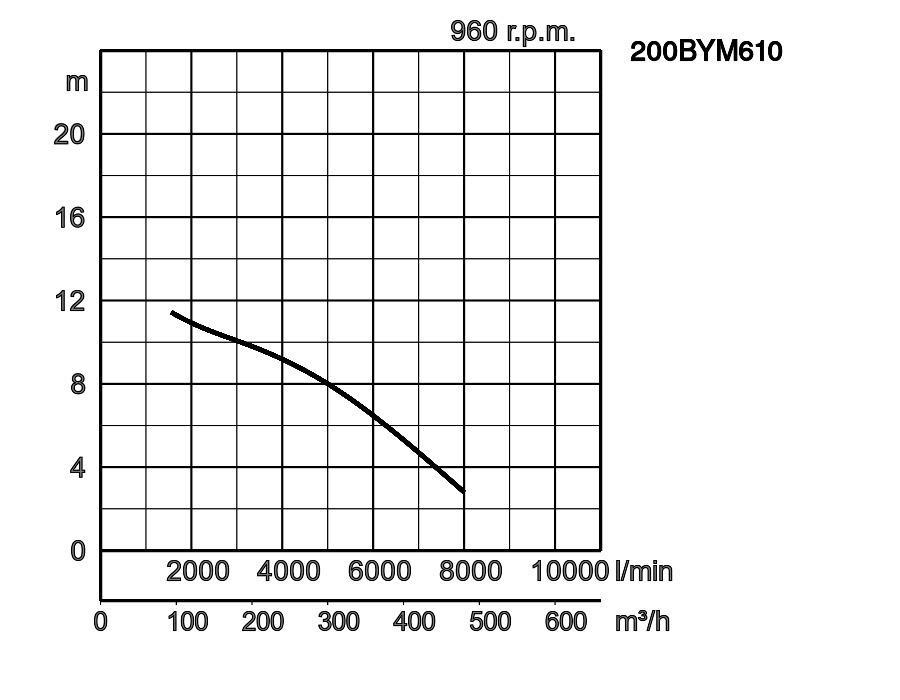

200BYM610	TOS200BYM610	2 print 200BYM610_19.pdf	200	10	3	960	11,5	8000	zvijezda/trokut	380,1	327,8	100

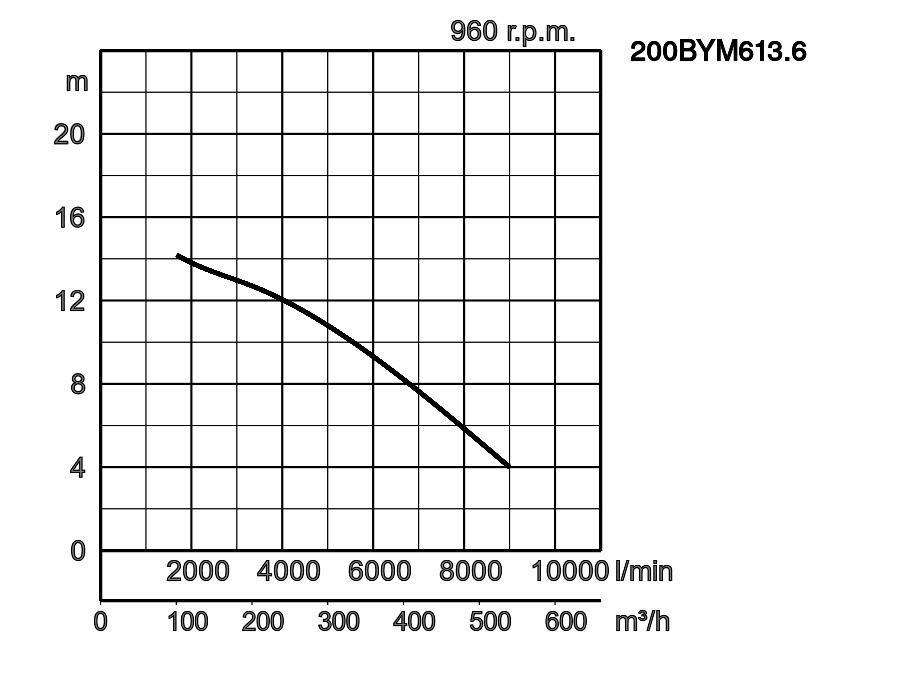

200BYM613.6	TOS200BYM613.6	3 print 200BYM613.6_19.pdf	200	13,6	3	960	14,2	9000	zvijezda/trokut	391,8	339,5	100

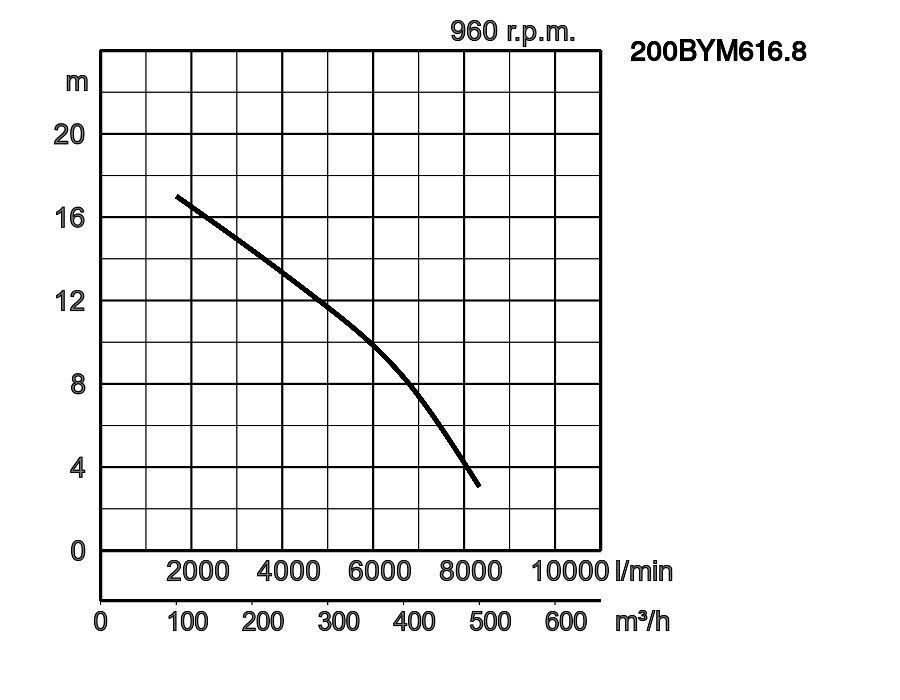

200BYM616.8	TOS200BYM616.8	4 print 200BYM616.8_19.pdf	200	16,8	3	960	17,0	8333	zvijezda/trokut	559,9	485,8	100

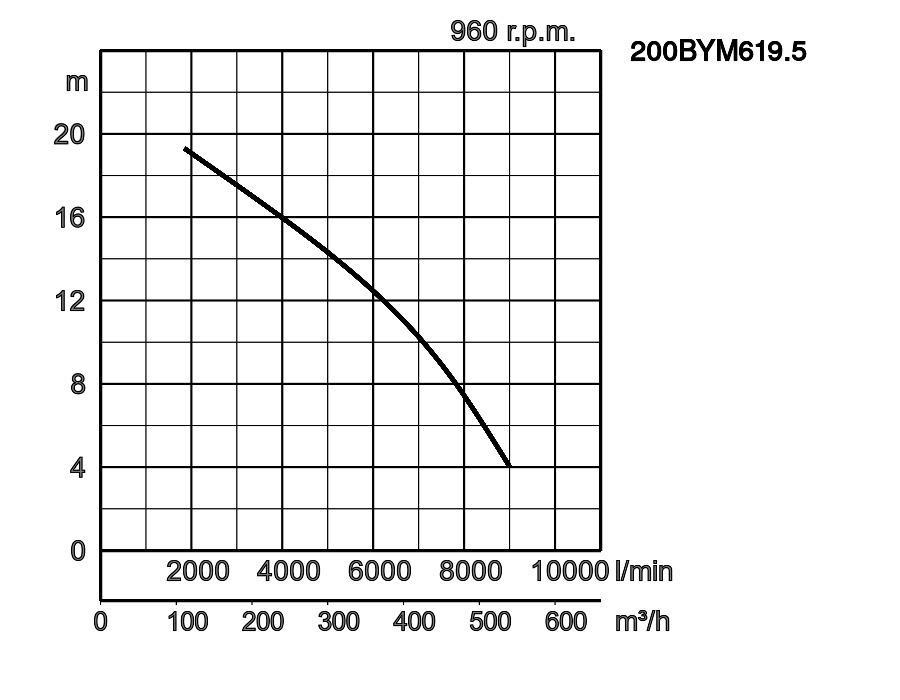

200BYM619.5	TOS200BYM619.5	5 print 200BYM619.5_19.pdf	200	19,5	3	960	19,3	9000	zvijezda/trokut	574,9	500,9	100

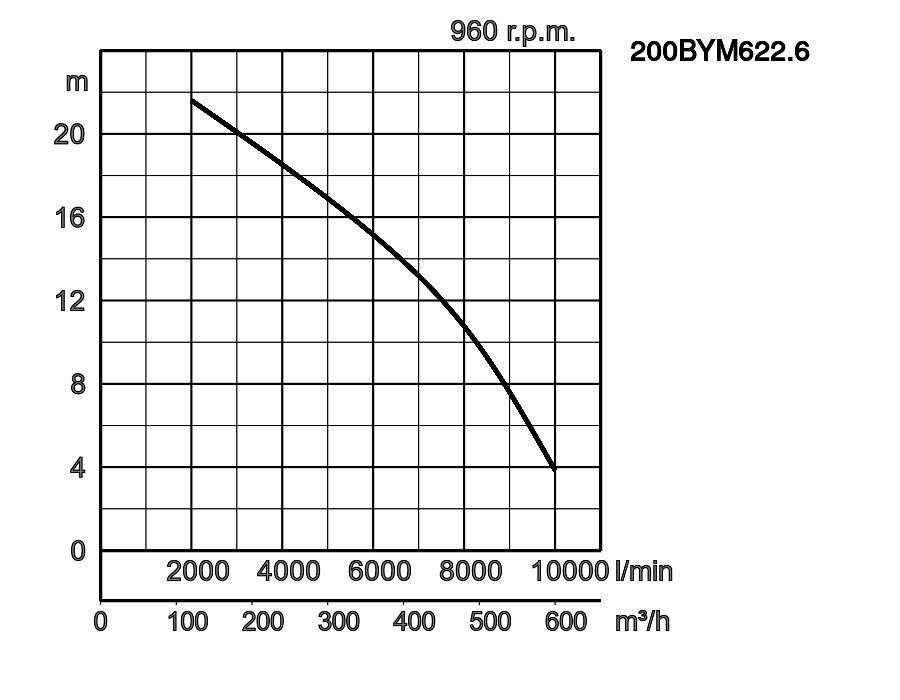

200BYM622.6	TOS200BYM622.6	6 print 200BYM622.6_19.pdf	200	22,6	3	960	21,6	10000	zvijezda/trokut	600,6	526,6	100

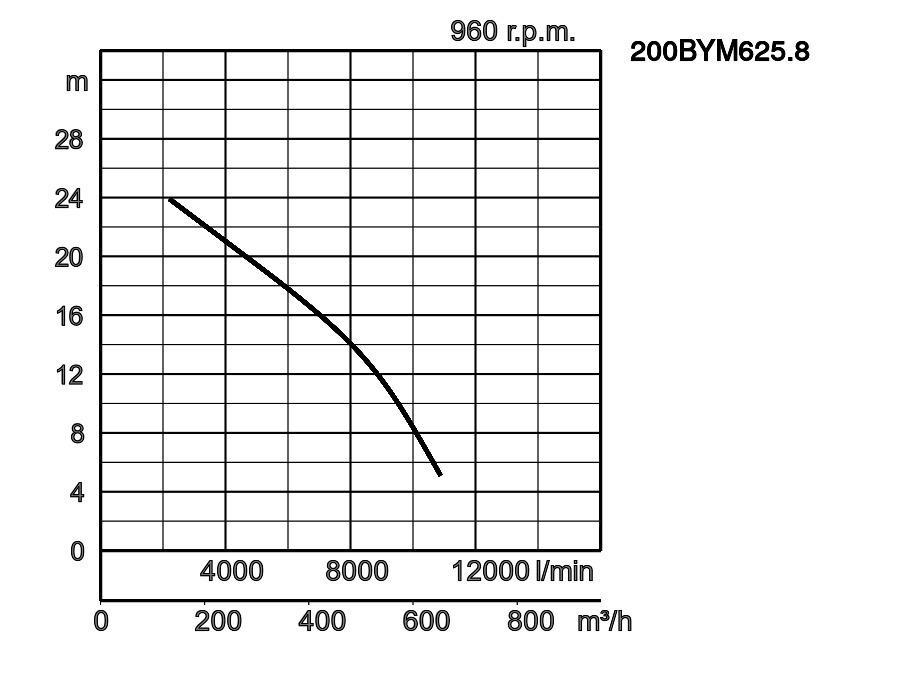

200BYM625.8	TOS200BYM625.8	7 print 200BYM625.8_19.pdf	200	25,8	3	960	23,9	10883	zvijezda/trokut	605,5	531,5	100

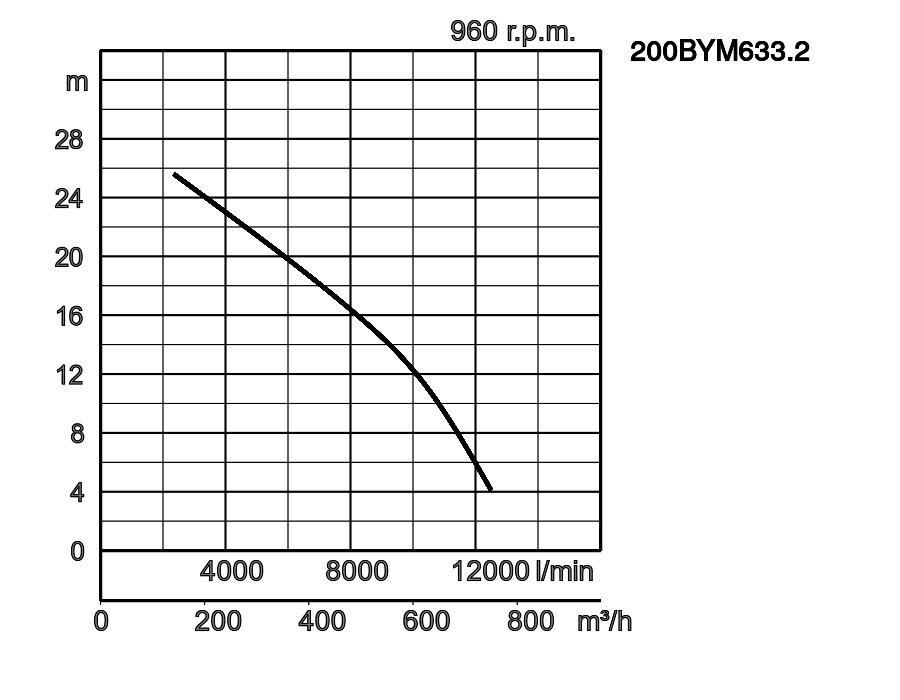

200BYM633.2	TOS200BYM633.2	8 print 200BYM633.2_19.pdf	200	33,2	3	960	25,6	12500	zvijezda/trokut	744,8	670,8	100

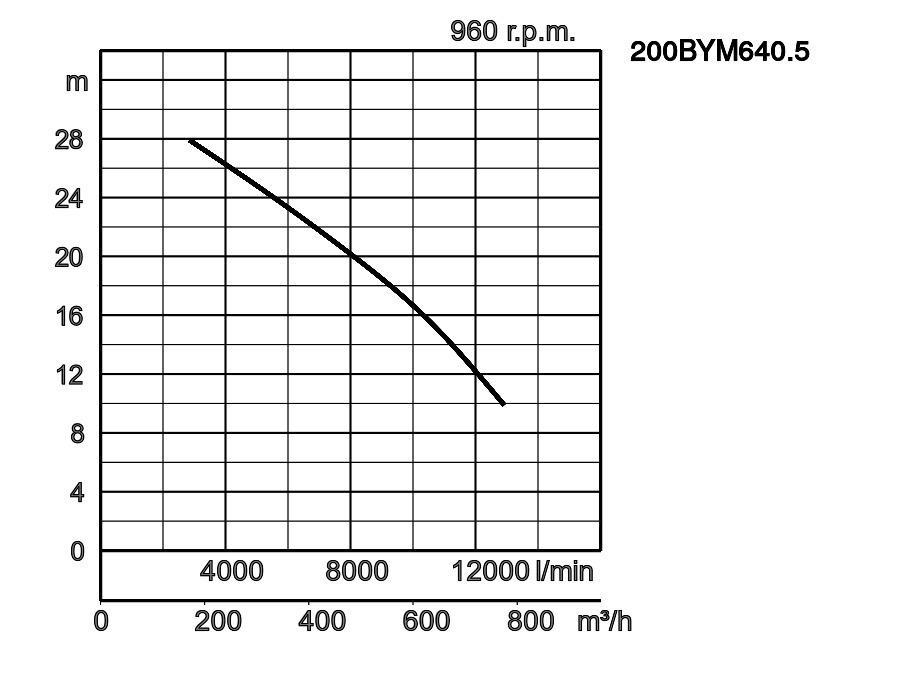

200BYM640.5	TOS200BYM640.5	9 print 200BYM640.5_19.pdf	200	40,5	3	960	27,9	12917	zvijezda/trokut	961,7	909,4	100

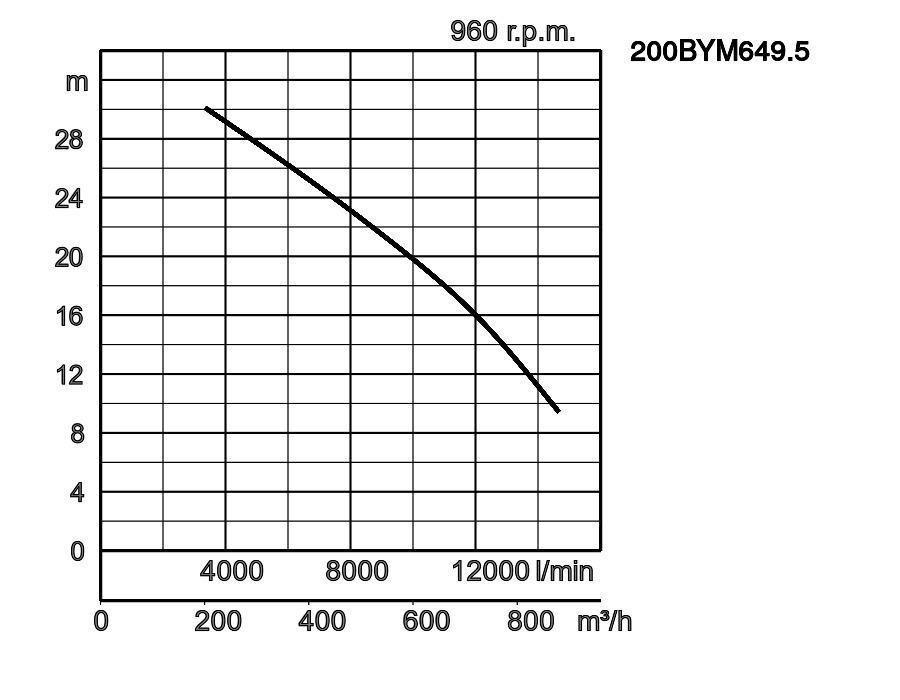

200BYM649.5	TOS200BYM649.5	10 print 200BYM649.5_19.pdf	200	49,5	3	960	30,1	14667	zvijezda/trokut	984,3	932,0	100

ø Provrt za ispust mm			200mm
Transportni medij	Vrsta medija		Komunalna otpadna voda
Transportni medij	Temperatura		1 - 40 °C
Pumpa	Komponente	Radno kolo	Dvokanalno radno kolo
		Brtva osovine	Dvostruka mehanička brtva
		Ležajevi	Oklopljeni kuglični ležajevi
	Materijal	Radno kolo	Sivi lijev EN-GJL-251
		Kućište	Sivi lijev EN-GJL-251
		Brtva osovine	Silicijev karbid, gore u uljnoj kupki
		Habajući prsten	Bronca
Motor	faza/napon		3-fazno / 400V / 50Hz / pokretanje zvijezda-trokut
	Zaštita za motora (ugrađena)		Minijaturni štitnik
	Tip, polovi		Indukcijski motor, 6 pola, IP69
	Podmazivanje		Turbinsko ulje (ISO VG32)
	Izolacija		Izolacijski razred H
	Materijal	Kućište	Sivi lijev EN-GJL-251
		Osovina	Nehrđajući čelik l EN-X14CrMoS18, Nehrđajući čelik EN-X20Cr14
		Kabel	Guma, 10m H07RN8-F
Ispusni priključak			Prirubnica DIN/ANSI DN200 (PN10)
Izborna dodatna oprema			Priključak vodilice „TOS“ (vodeći potporanj, stojno podnožje, lanac za podizanje) / komplet s lukom i stalkom za samostojeće tipove

W1: najniža razina tekuće vode

Model	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
200BYM67.3	990	740	450	547	241	200	250	200	-	-	-	800	1389	369
200BYM610	1050	740	450	547	241	200	250	200	-	-	-	800	1389	369
200BYM613.6	1140	740	450	547	241	200	250	200	-	-	-	800	1389	369
200BYM616.8	1208	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM619.5	1333	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM622.6	1333	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM625.8	1333	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM633.2	1338	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM640.5	1405	1000	600	779	353	200	250	200	-	-	-	800	1539	369
200BYM649.5	1535	1000	600	779	353	200	250	200	-	-	-	800	1539	369

Uzmite u obzir: ispusni luk, spojno podnožje i komplet za stajanje dodatna su oprema i moraju se naručiti zasebno

Model	A	B	B1	DN1	DN2	E
200BYM67.3	990	740	450	200	250	145
200BYM610	1050	740	450	200	250	145
200BYM613.6	1140	740	450	200	250	145
200BYM616.8	1208	878	550	200	200	160
200BYM619.5	1333	878	550	200	200	160
200BYM622.6	1333	878	550	200	200	160
200BYM625.8	1333	878	550	200	200	160
200BYM633.2	1338	878	550	200	200	160
200BYM640.5	1405	1000	600	200	250	138
200BYM649.5	1535	1000	600	200	250	138

W1: najniža razina tekuće vode
