Zatvoreno jednokanalno radno kolo osigurava da se kanalizacijska voda koja sadrži blato i vlaknaste tvari može učinkovito pumpati bez začepljenja.
Nalazite se ovde:
150BY | 3-fazna / 50Hz
Downloads
| Model | Krivulja označena bojom | Provrt mm | Izlazna snaga kW | Faze | r.p.m. | Dobavna visina maks. m | Kapacitet maks. l/min | Metoda pokretanja | Težina suve pumpe u kg* | Prolaz radnoga kola mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| samostojeća | s priključkom vodilice | samostojeća | s priključkom vodilice | |||||||||

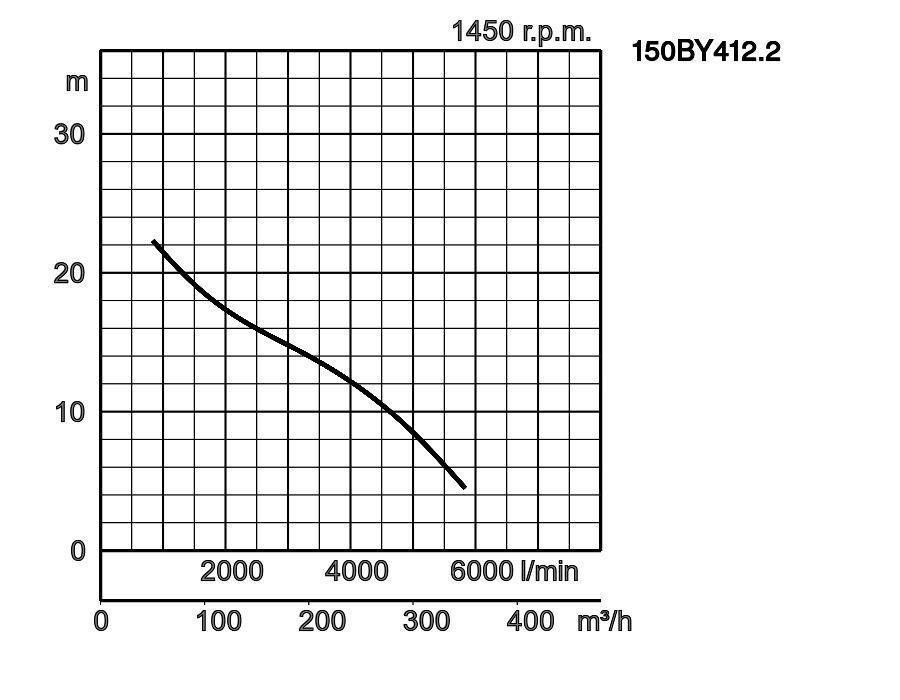

| 150BY412.2 | TOS150BY412.2 | 150 | 12,2 | 3 | 1450 | 22,2 | 5833 | zvijezda/trokut | 227,0 | 227,0 | 100 | |

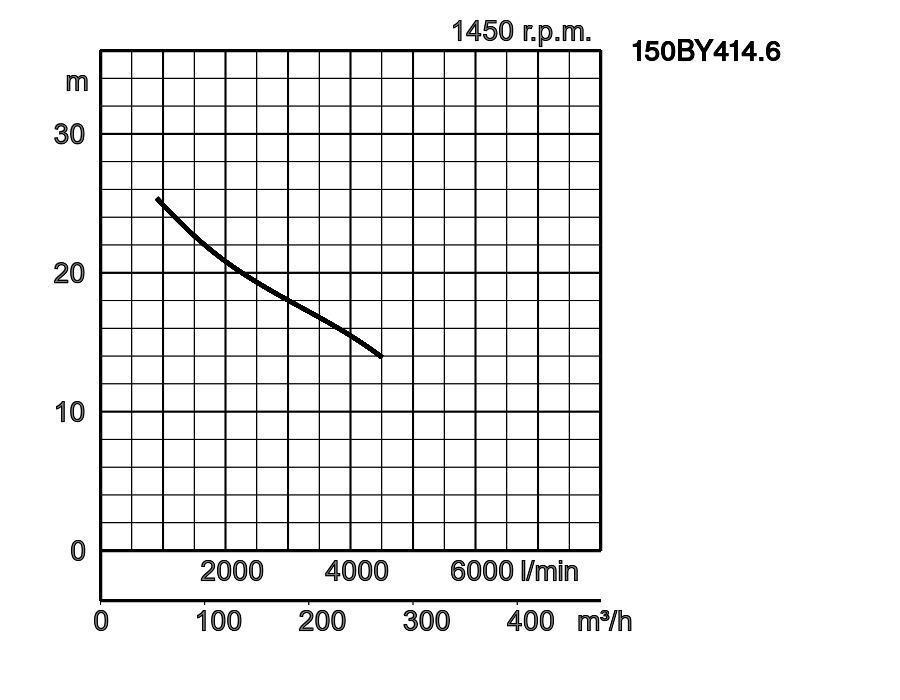

| 150BY414.6 | TOS150BY414.6 | 150 | 14,6 | 3 | 1450 | 25,1 | 4504 | zvijezda/trokut | 227,0 | 227,0 | 100 | |

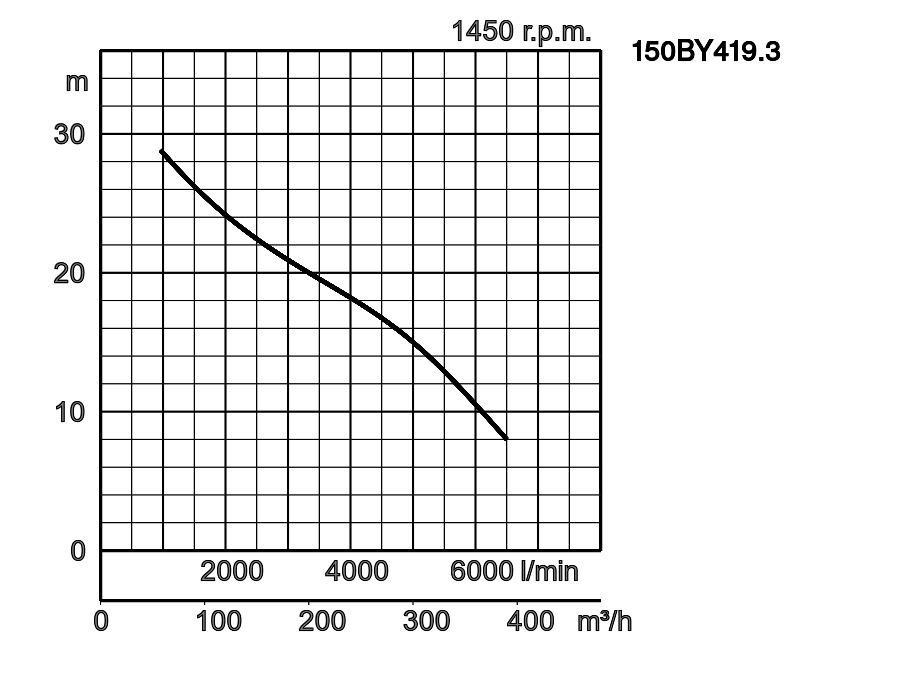

| 150BY419.3 | TOS150BY419.3 | 150 | 19,3 | 3 | 1450 | 27,8 | 6500 | zvijezda/trokut | 249,0 | 249,0 | 100 | |

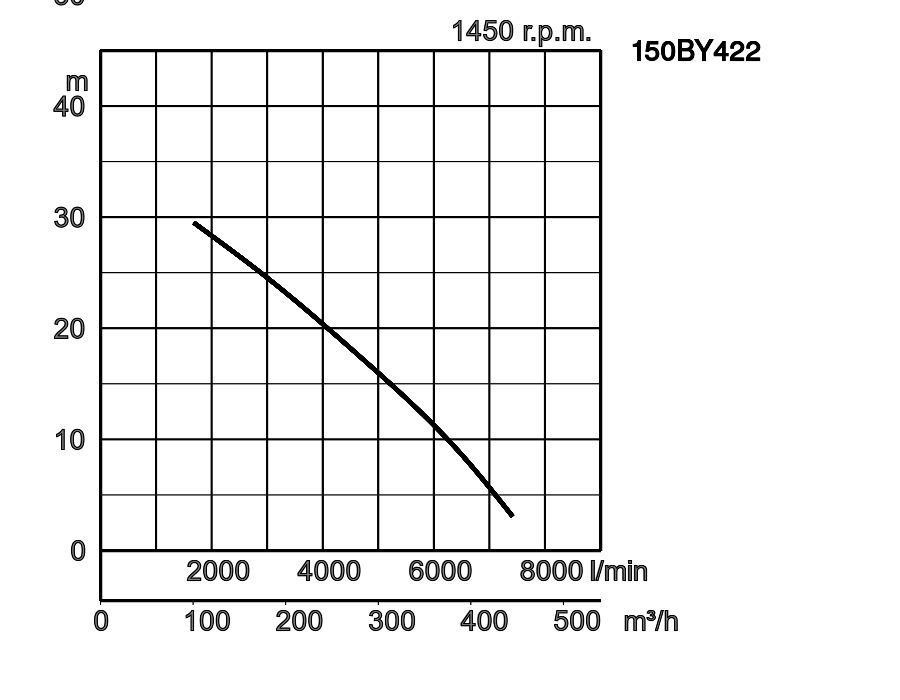

| 150BY422 | TOS150BY422 | 150 | 22 | 3 | 1450 | 29,5 | 7417 | zvijezda/trokut | 409,0 | 388,0 | 100 | |

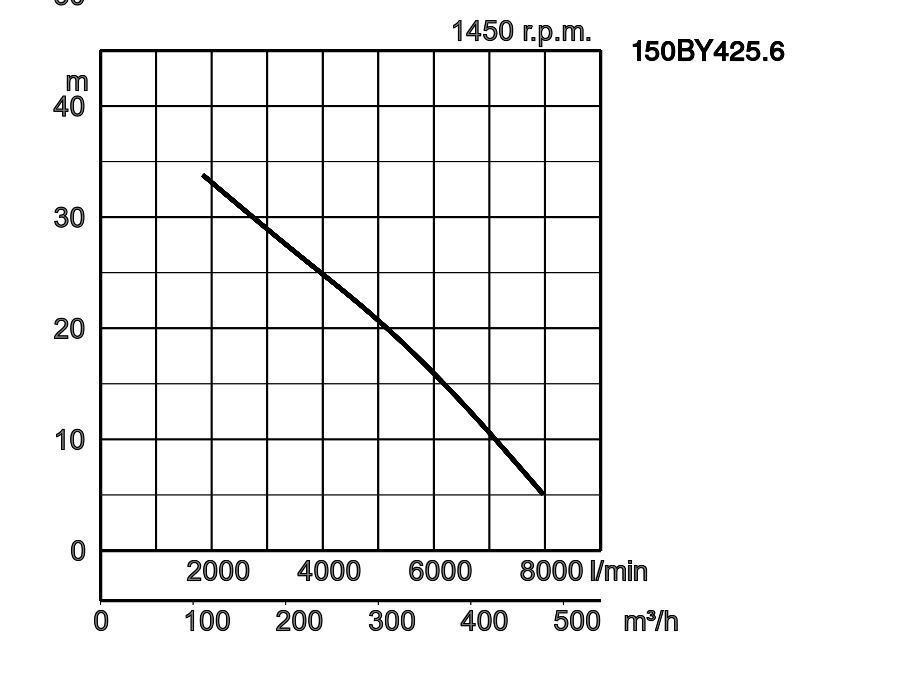

| 150BY425.6 | TOS150BY425.6 | 150 | 25,6 | 3 | 1450 | 33,8 | 7967 | zvijezda/trokut | 460,4 | 410,0 | 100 | |

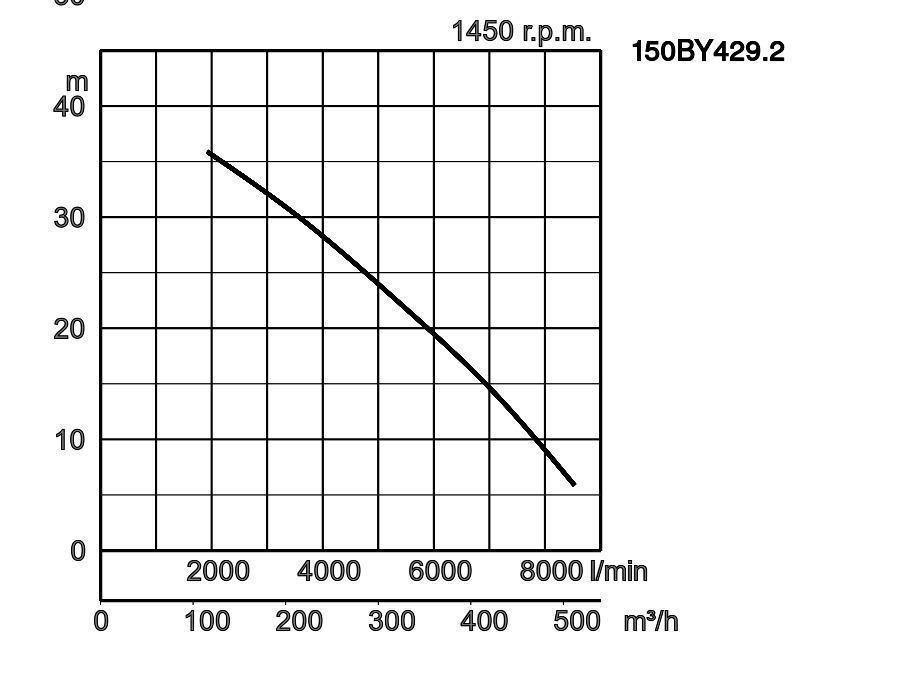

| 150BY429.2 | TOS150BY429.2 | 150 | 29,2 | 3 | 1450 | 35,9 | 8533 | zvijezda/trokut | 477,4 | 420,0 | 100 | |

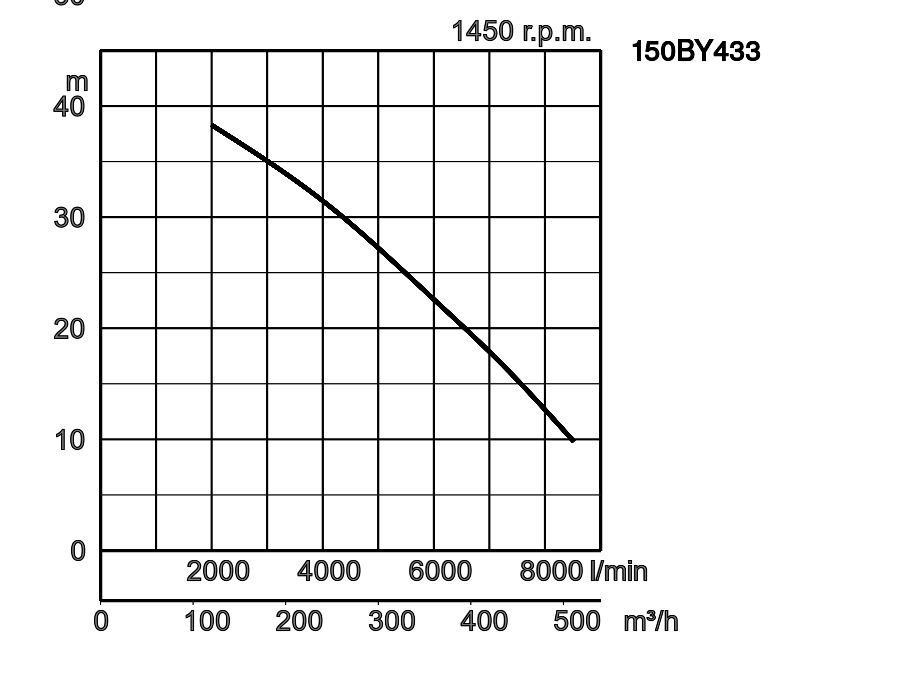

| 150BY433 | TOS150BY433 | 150 | 33 | 3 | 1450 | 38,3 | 8520 | zvijezda/trokut | 477,1 | 430,0 | 100 | |
150BY412.2_19.pdf
| ø Provrt za ispust mm | 150mm | |||
|---|---|---|---|---|
| Transportni medij | Temperatura | 1 - 40 °C | ||
| Vrsta medija | Komunalna otpadna voda | |||
| Pumpa | Komponente | Radno kolo | Jednokanalno radno kolo | |
| Brtva osovine | Dvostruka mehanička brtva | |||
| Ležajevi | Oklopljeni kuglični ležajevi | |||
| Materijal | Radno kolo | Sivi lijev EN-GJL-251 | ||
| Kućište | Sivi lijev EN-GJL-251 | |||
| Brtva osovine | Silicijev karbid, gore u uljnoj kupki | |||
| Habajući prsten | Bronca | |||
| Motor | faza/napon | 3-fazno / 400V / 50Hz / pokretanje zvijezda-trokut | ||
| Tip, polovi | Indukcijski motor, 4 pola, IP69 | |||
| Zaštita za motora (ugrađena) | Minijaturni štitnik | |||
| Podmazivanje | Turbinsko ulje (ISO VG32) | |||
| Izolacija | Izolacijski razred H | |||
| Materijal | Kućište | Sivi lijev EN-GJL-251 | ||
| Osovina | Nehrđajući čelik l EN-X14CrMoS18, Nehrđajući čelik EN-X20Cr14 | |||
| Kabel | Guma, 10m H07RN8-F | |||
| Ispusni priključak | Prirubnica DIN/ANSI DN150 (PN10) | |||
| Izborna dodatna oprema | Priključak vodilice „TOS“ (vodeći potporanj, stojno podnožje, lanac za podizanje) / komplet s lukom i stalkom za samostojeće tipove | |||
Dimenzije u mm:
-
-
- 150BY419.3
- 150BY422
- 150BY425.6
- 150BY429.2
- 150BY433
- 150BY412.2
- 150BY414.6
W1: najniža razina tekuće vode
| Model | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150BY412.2 | 895 | 610 | 370 | 467 | 209 | 150 | 150 | 6" | - | - | - | 450 | 967 | 273 |
| 150BY414.6 | 895 | 610 | 370 | 467 | 209 | 150 | 150 | 6" | - | - | - | 450 | 967 | 273 |
| 150BY419.3 | 985 | 610 | 370 | 467 | 209 | 150 | 150 | 6" | - | - | - | 450 | 967 | 273 |
| 150BY422 | 1201 | 690 | 420 | 547 | 241 | 150 | 150 | 6" | - | - | - | 600 | 1077 | 273 |
| 150BY425.6 | 1326 | 690 | 420 | 547 | 241 | 150 | 150 | 6" | - | - | - | 600 | 1077 | 273 |
| 150BY429.2 | 1326 | 690 | 420 | 547 | 241 | 150 | 150 | 6" | - | - | - | 600 | 1077 | 273 |
| 150BY433 | 1326 | 690 | 420 | 547 | 241 | 150 | 150 | 6" | - | - | - | 600 | 1077 | 273 |
Uzmite u obzir: ispusni luk, spojno podnožje i komplet za stajanje dodatna su oprema i moraju se naručiti zasebno
Dimenzije - tip priključka vodilice u mm:
| Model | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 150BY412.2 | 895 | 610 | 370 | 467 | 209 | 1160 | 150 | 150 | 138 |
| 150BY414.6 | 895 | 610 | 370 | 467 | 209 | 1160 | 150 | 150 | 138 |
| 150BY419.3 | 985 | 610 | 370 | 467 | 209 | 1160 | 150 | 150 | 138 |
| 150BY422 | 1201 | 690 | 420 | 547 | 241 | 1239 | 150 | 150 | 137 |
| 150BY425.6 | 1326 | 690 | 420 | 547 | 241 | 1239 | 150 | 150 | 137 |
| 150BY429.2 | 1326 | 690 | 420 | 547 | 241 | 1239 | 150 | 150 | 137 |
| 150BY433 | 1326 | 690 | 420 | 547 | 241 | 1239 | 150 | 150 | 137 |
-
-
- 150BY419.3
- 150BY422
- 150BY425.6
- 150BY429.2
- 150BY433
- 150BY412.2
- 150BY414.6
W1: najniža razina tekuće vode
