UYZK serija opremljena je vortex radnim kolom i širokim kućištem pumpe. Ova konstrukcija sprečava začepljenje velikim ili vlaknastim nečistoćama.
Nalazite se ovde:
- Kreni >
- Bosna i Hercegovina >
- Industrija i otpadne vode >
- Kanalizacijske pumpe >
- 100UYZK

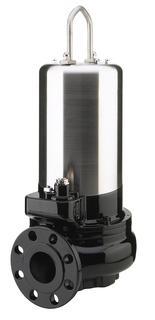

100UYZK | 3-fazna / 50Hz
Downloads
| Model | Krivulja označena bojom | Provrt mm | Izlazna snaga kW | Faze | r.p.m. | Dobavna visina maks. m | Kapacitet maks. l/min | Metoda pokretanja | Težina suve pumpe u kg* | Prolaz radnoga kola mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| samostojeća | s priključkom vodilice | samostojeća | s priključkom vodilice | |||||||||
| 100UYZMK412.2 | 100UYZMK412.2 | 100 | 12,2 | 3 | 1450 | 20,8 | 3300 | zvijezda/trokut | 290,4 | 207,2 | 100 | |

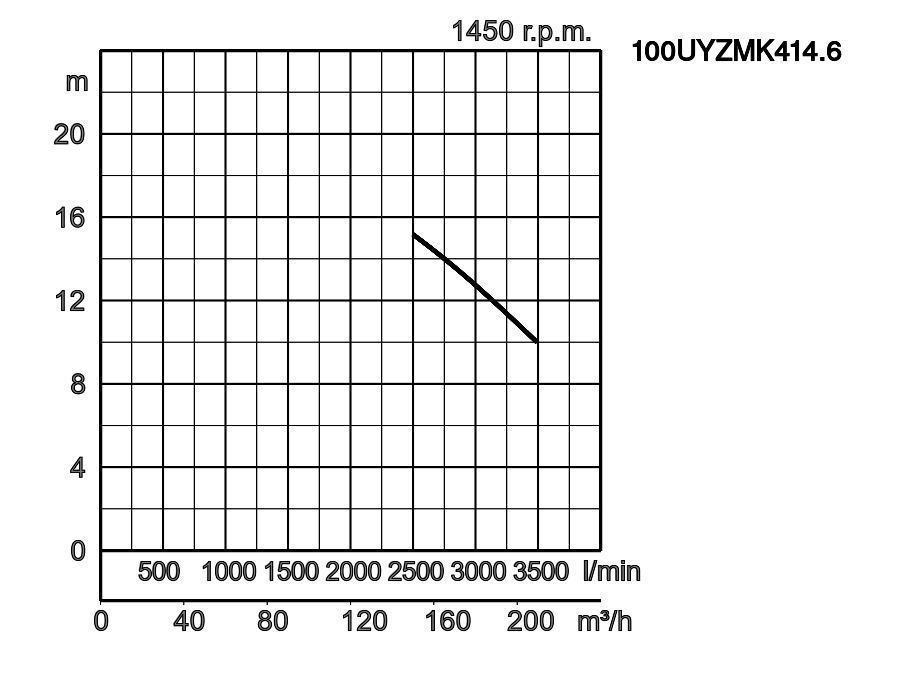

| 100UYZMK414.6 | 100UYZMK414.6 | 100 | 14,6 | 3 | 1450 | 15,3 | 3490 | zvijezda/trokut | 291,3 | 208,2 | 100 | |

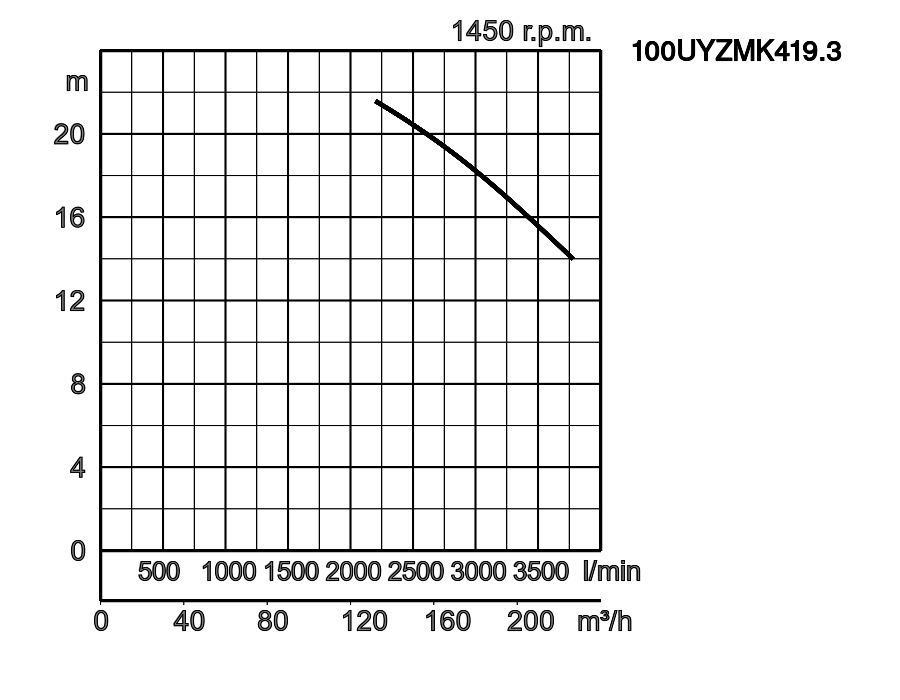

| 100UYZMK419.3 | 100UYZMK419.3 | 100 | 19,3 | 3 | 1450 | 7,0 | 2214 | zvijezda/trokut | 318,0 | 234,8 | 100 | |
100UYZMK412.2_19.pdf
| ø Provrt za ispust mm | 100mm | |||
|---|---|---|---|---|
| Transportni medij | Vrsta medija | Komunalna otpadna voda | ||
| Temperatura | 1 - 35 °C | |||
| Pumpa | Komponente | Radno kolo | Vortex radno kolo | |
| Brtva osovine | Dvostruka mehanička brtva | |||
| Ležajevi | Oklopljeni kuglični ležajevi | |||
| Materijal | Radno kolo | Sivi lijev EN-GJL-251 | ||
| Kućište | Sivi lijev EN-GJL-251 | |||
| Brtva osovine | Silicijev karbid, gore u uljnoj kupki | |||
| Habajući prsten | Bronca | |||
| Motor | Podmazivanje | Turbinsko ulje (ISO VG32) | ||
| Izolacija | Izolacijski razred H | |||
| faza/napon | 3-fazno / 400V / 50Hz / pokretanje zvijezda-trokut | |||
| Zaštita za motora (ugrađena) | Minijaturni štitnik | |||
| Tip, polovi | Indukcijski motor, 4 pola, IP69 | |||
| Materijal | Kućište | Sivi lijev EN-GJL-251 | ||
| Osovina | Nehrđajući čelik EN-X5CrNiMo17-12-3 | |||
| Kabel | Guma, 10m H07RN8-F | |||
| Ispusni priključak | Prirubnica DIN/ANSI DN100 (PN10) | |||
| Izborna dodatna oprema | Vodoravna instalacija / okomita instalacija | |||
Dimenzije u mm:
-
-
- 100UYZMK412.2
- 100UYZMK414.6
- 100UYZMK419.3
W1: najniža razina tekuće vode
| Model | A | B | B1 | C | C1 | DN1 | DN2 | J2 | K1 | K2 | K3 | K4 | L | M | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UYZMK412.2 | 994 | 576 | 345 | 457 | 207 | 100 | 150 | 197 | 205 | 500 | 637 | 832 | 197 | 520 | 942 |
| 100UYZMK414.6 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 197 | 205 | 502 | 612 | 806 | 197 | 520 | 941 |
| 100UYZMK419.3 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 197 | 205 | 502 | 612 | 806 | 197 | 520 | 941 |
Uzmite u obzir: ispusni luk, spojno podnožje i komplet za stajanje dodatna su oprema i moraju se naručiti zasebno
Dimenzije - tip priključka vodilice u mm:
| Model | B | B1 | C | C1 | DN1 | DN2 | P1 | P2 | Q | R | S1 | S3 | T | U | V1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UYZMK412.2 | 576 | 345 | 457 | 207 | 100 | 150 | 250 | 595 | 135 | 1006 | 350 | 120 | 842 | 952 | 310 |
| 100UYZMK414.6 | 555 | 345 | 410 | 205 | 100 | 150 | 230 | 575 | 110 | 1110 | 380 | 115 | 941 | 1046 | 310 |
| 100UYZMK419.3 | 555 | 345 | 410 | 205 | 100 | 150 | 230 | 575 | 110 | 1110 | 380 | 115 | 941 | 1046 | 310 |
-
-
- 100UYZMK412.2
- 100UYZMK414.6
- 100UYZMK419.3
W1: najniža razina tekuće vode
