Zatvoreno jednokanalno radno kolo osigurava da se kanalizacijska voda koja sadrži blato i vlaknaste tvari može učinkovito pumpati bez začepljenja.
Nalazite se ovde:
- Kreni >
- Bosna i Hercegovina >
- Industrija i otpadne vode >
- Kanalizacijske pumpe >
- 100BYZK

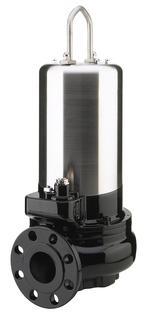

100BYZK | 3-fazna / 50Hz
Downloads
| Model | Krivulja označena bojom | Provrt mm | Izlazna snaga kW | Faze | r.p.m. | Dobavna visina maks. m | Kapacitet maks. l/min | Metoda pokretanja | Težina suve pumpe u kg* | Prolaz radnoga kola mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| samostojeća | s priključkom vodilice | samostojeća | s priključkom vodilice | |||||||||

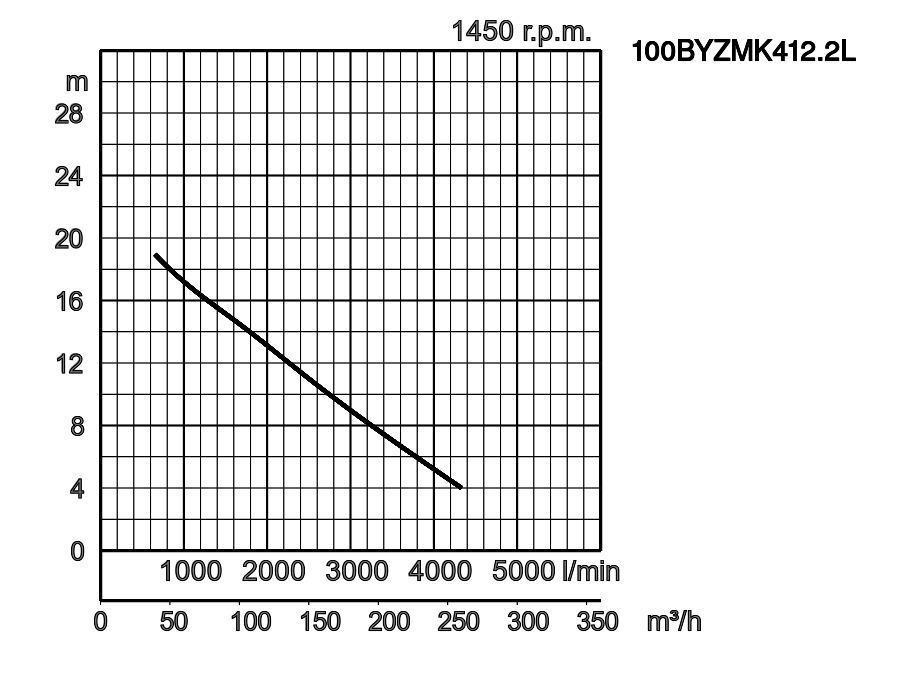

| 100BYZMK412.2L | 100BYZMK412.2L | 100 | 12,2 | 3 | 1450 | 18,9 | 4333 | zvijezda/trokut | 219,0 | 219,0 | 100 | |

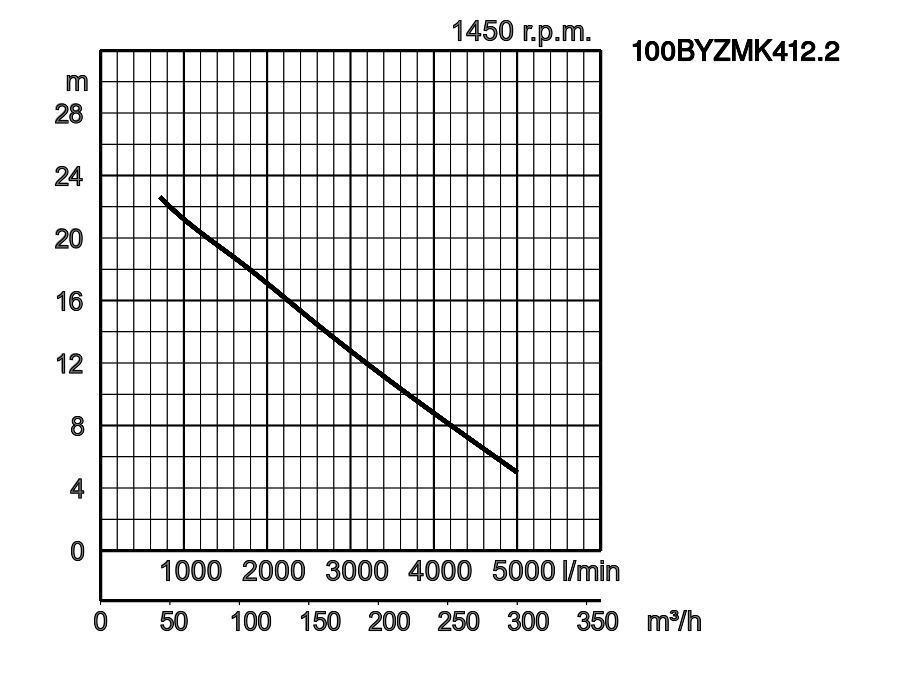

| 100BYZMK412.2 | 100BYZMK412.2 | 100 | 12,2 | 3 | 1450 | 22,5 | 5000 | zvijezda/trokut | 219,0 | 219,0 | 100 | |

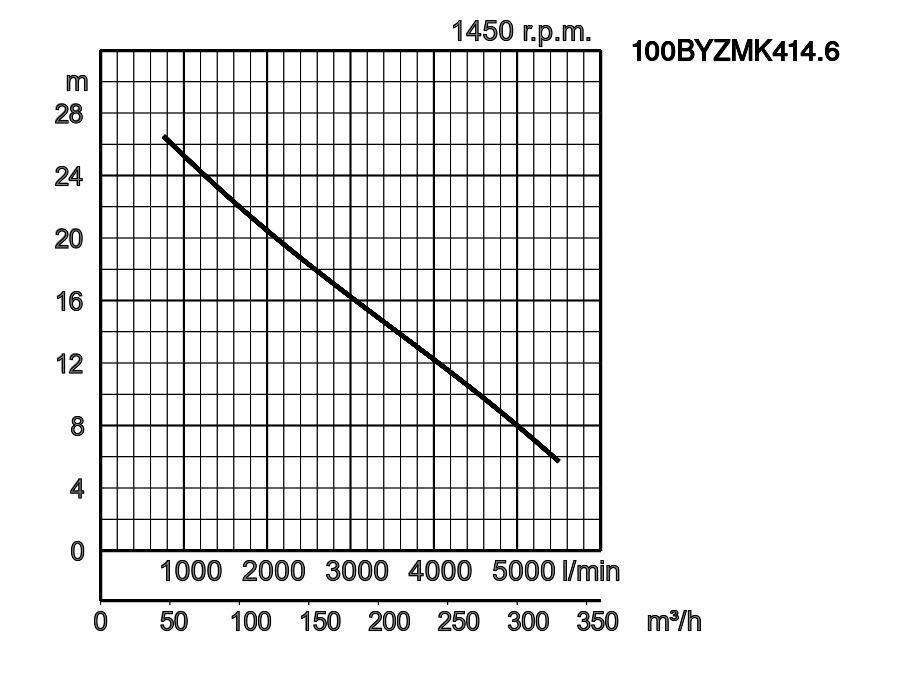

| 100BYZMK414.6 | 100BYZMK414.6 | 100 | 14,6 | 3 | 1450 | 25,6 | 5500 | zvijezda/trokut | 219,0 | 219,0 | 100 | |

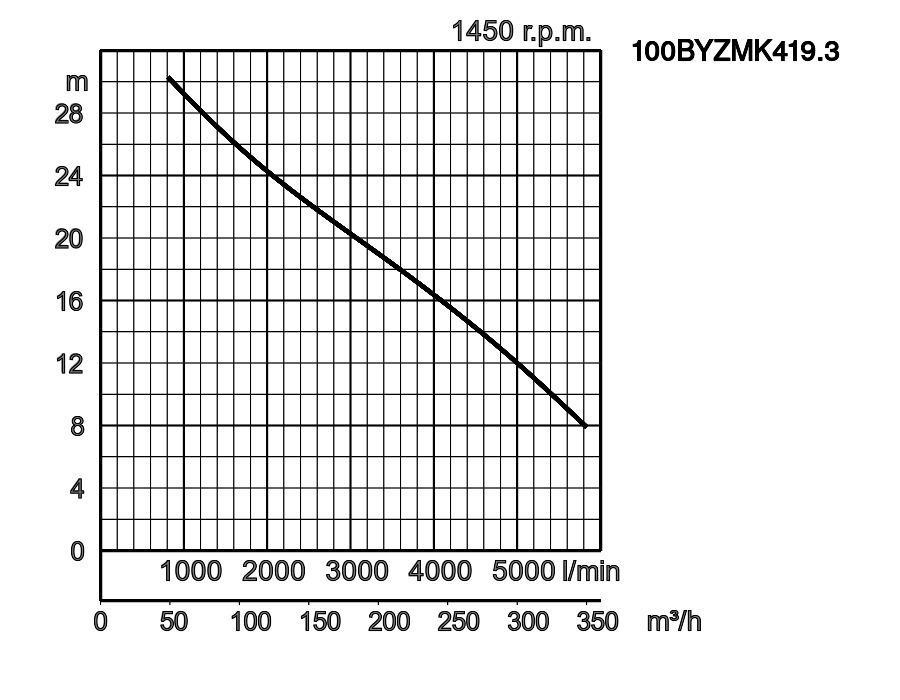

| 100BYZMK419.3 | 100BYZMK419.3 | 100 | 19,3 | 3 | 1450 | 29,1 | 5833 | zvijezda/trokut | 244,0 | 244,0 | 100 | |
100BYZMK412.2L_19.pdf
| ø Provrt za ispust mm | 100mm | |||
|---|---|---|---|---|
| Transportni medij | Vrsta medija | Komunalna otpadna voda | ||
| Temperatura | 1 - 40 °C | |||
| Pumpa | Komponente | Radno kolo | Jednokanalno radno kolo | |
| Brtva osovine | Dvostruka mehanička brtva | |||
| Ležajevi | Oklopljeni kuglični ležajevi | |||
| Materijal | Radno kolo | Sivi lijev EN-GJL-251 | ||
| Kućište | Sivi lijev EN-GJL-251 | |||
| Brtva osovine | Silicijev karbid, gore u uljnoj kupki | |||
| Habajući prsten | Bronca | |||
| Motor | faza/napon | 3-fazno / 400V / 50Hz / pokretanje zvijezda-trokut | ||
| Tip, polovi | Indukcijski motor, 4 pola, IP69 | |||
| Zaštita za motora (ugrađena) | Minijaturni štitnik | |||
| Podmazivanje | Turbinsko ulje (ISO VG32) | |||
| Izolacija | Izolacijski razred H | |||
| Materijal | Kućište | Sivi lijev EN-GJL-251 | ||
| Osovina | Nehrđajući čelik l EN-X14CrMoS18 | |||
| Kabel | Guma, 10m H07RN8-F | |||
| Ispusni priključak | Prirubnica DIN/ANSI DN100 (PN10) | |||
| Izborna dodatna oprema | Vodoravna instalacija / okomita instalacija | |||
Dimenzije u mm:
-
-
- 100BYZMK412.2
- 100BYZMK414.6
- 100BYZMK419.3
- 100BYZMK412.2L
W1: najniža razina tekuće vode
| Model | A | B | B1 | C | C1 | DN1 | DN2 | J2 | K1 | K2 | K3 | K4 | L | M | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100BYZMK412.2L | 878 | 781 | 541 | 457 | 207 | 100 | 150 | 197 | 205 | 502 | 622 | 817 | 283 | 520 | 942 |
| 100BYZMK412.2 | 878 | 781 | 541 | 457 | 207 | 100 | 150 | 197 | 205 | 502 | 622 | 817 | 283 | 520 | 942 |
| 100BYZMK414.6 | 878 | 781 | 541 | 457 | 207 | 100 | 150 | 197 | 205 | 502 | 622 | 817 | 283 | 520 | 942 |
| 100BYZMK419.3 | 968 | 781 | 541 | 457 | 207 | 100 | 150 | 197 | 205 | 502 | 622 | 817 | 283 | 520 | 942 |
Uzmite u obzir: ispusni luk, spojno podnožje i komplet za stajanje dodatna su oprema i moraju se naručiti zasebno
Dimenzije - tip priključka vodilice u mm:
| Model | B | B1 | C | C1 | DN1 | DN2 | P1 | P2 | Q | R | S1 | S3 | T | U | V1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100BYZMK412.2L | 605 | 345 | 457 | 207 | 100 | 150 | 260 | 605 | 130 | 890 | 380 | 115 | 706 | 816 | 310 |
| 100BYZMK412.2 | 605 | 345 | 457 | 207 | 100 | 150 | 260 | 605 | 130 | 890 | 380 | 115 | 706 | 816 | 310 |
| 100BYZMK414.6 | 605 | 345 | 457 | 207 | 100 | 150 | 260 | 605 | 130 | 890 | 380 | 115 | 706 | 816 | 310 |
| 100BYZMK419.3 | 605 | 345 | 457 | 207 | 100 | 150 | 260 | 605 | 130 | 980 | 380 | 115 | 796 | 906 | 310 |
-
-
- 100BYZMK412.2
- 100BYZMK414.6
- 100BYZMK419.3
- 100BYZMK412.2L
W1: najniža razina tekuće vode
