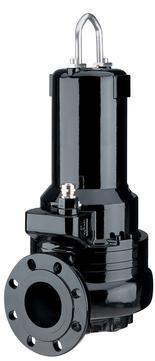

100BY | 3-fazna / 50Hz

Kanallaufrad_offen

Zatvoreno jednokanalno radno kolo osigurava da se kanalizacijska voda koja sadrži blato i vlaknaste tvari može učinkovito pumpati bez začepljenja.

100BY | 3-fazna / 50Hz

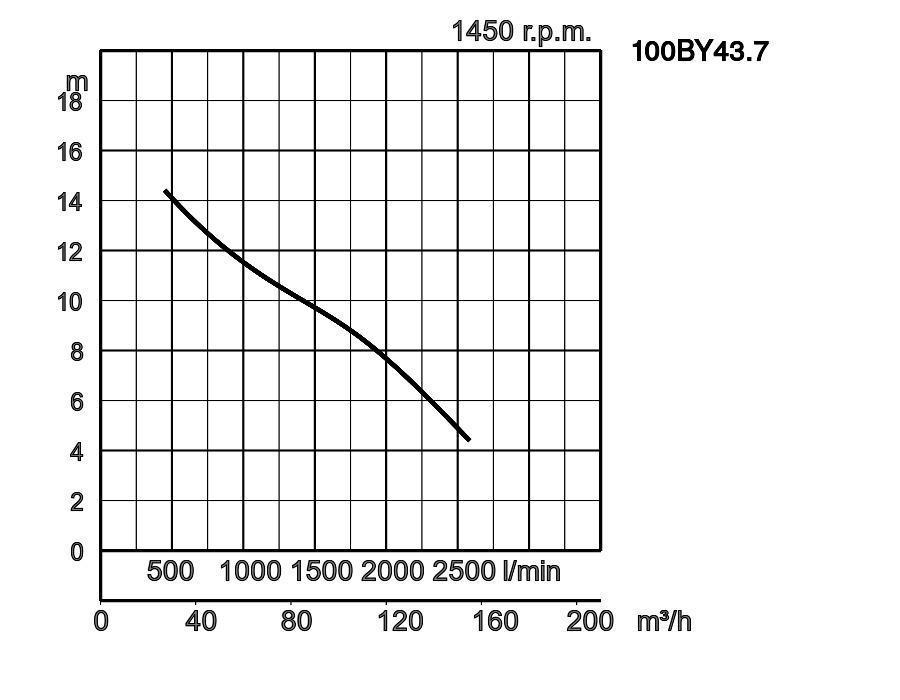

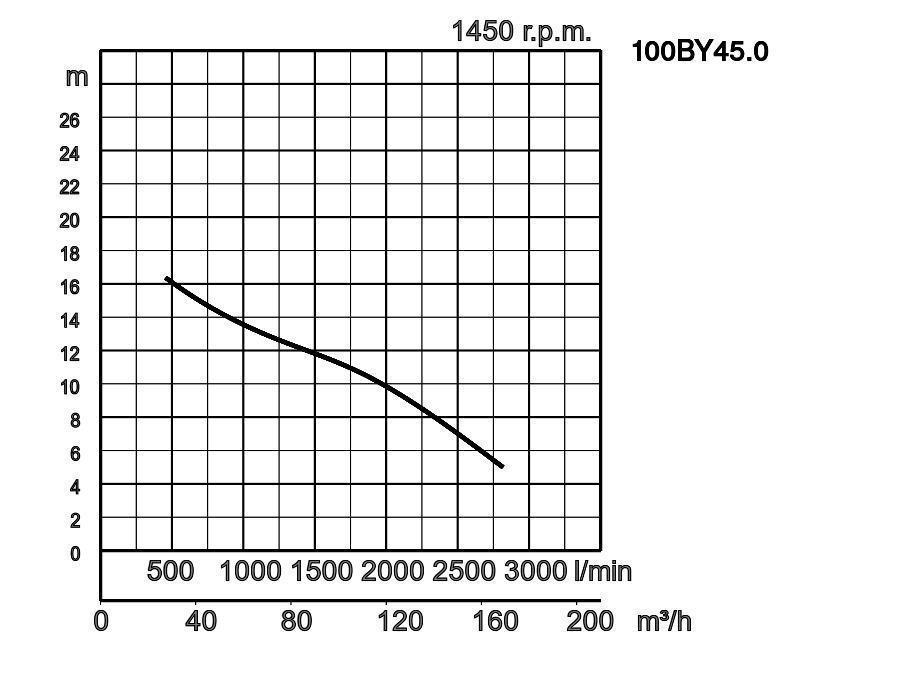

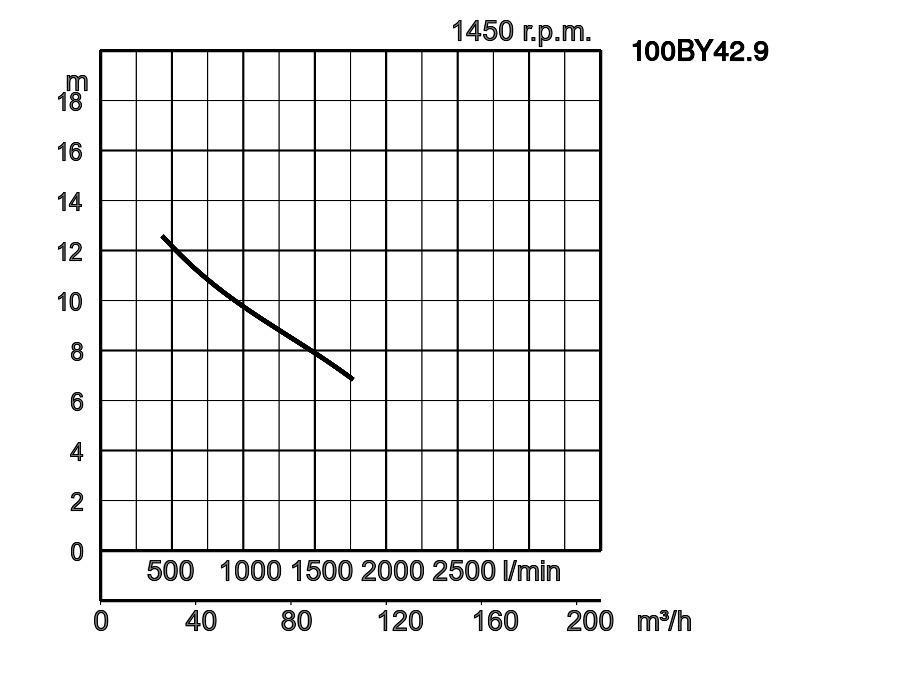

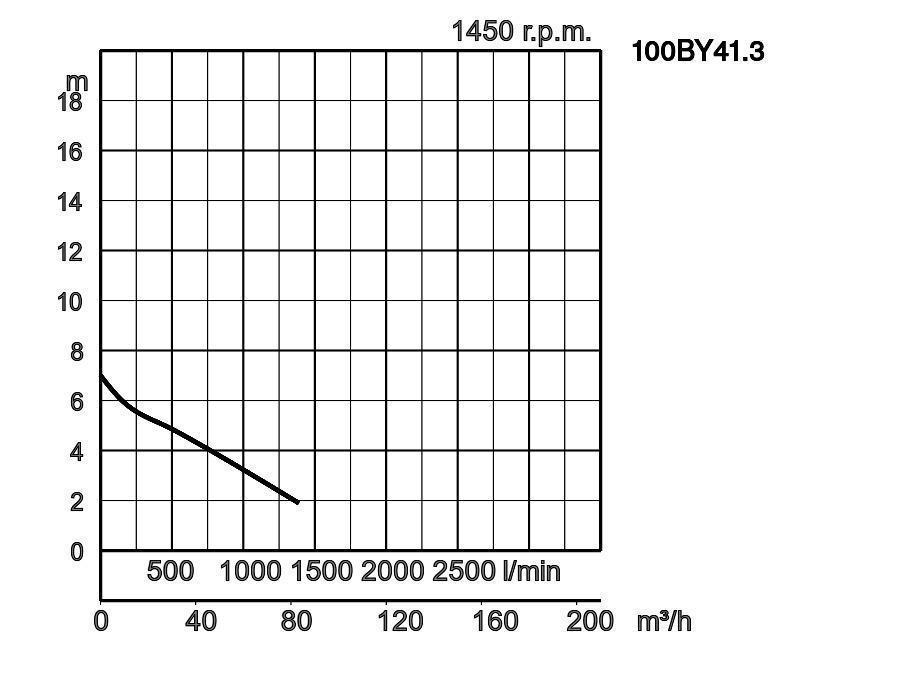

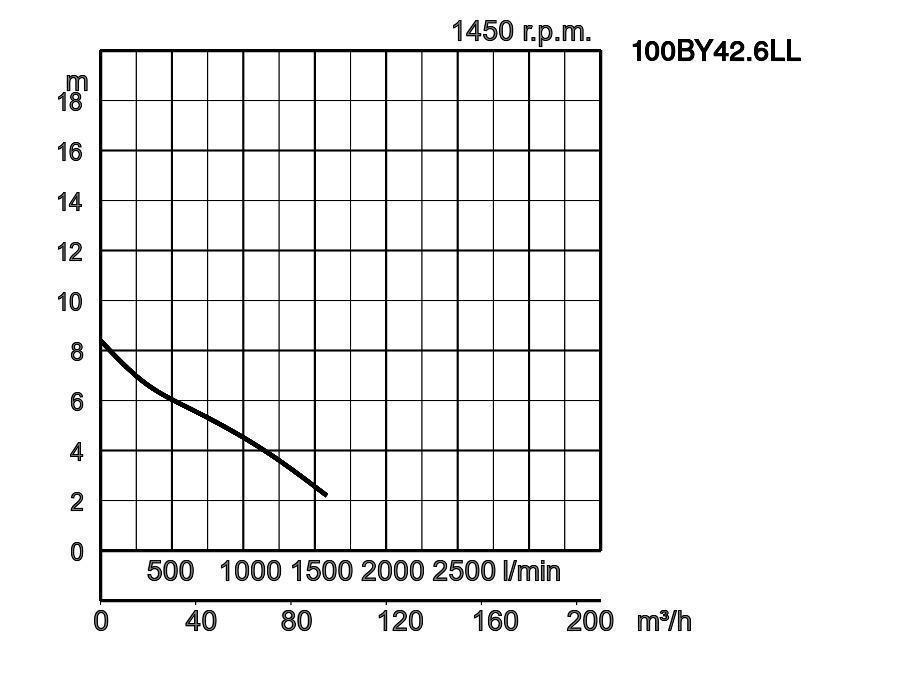

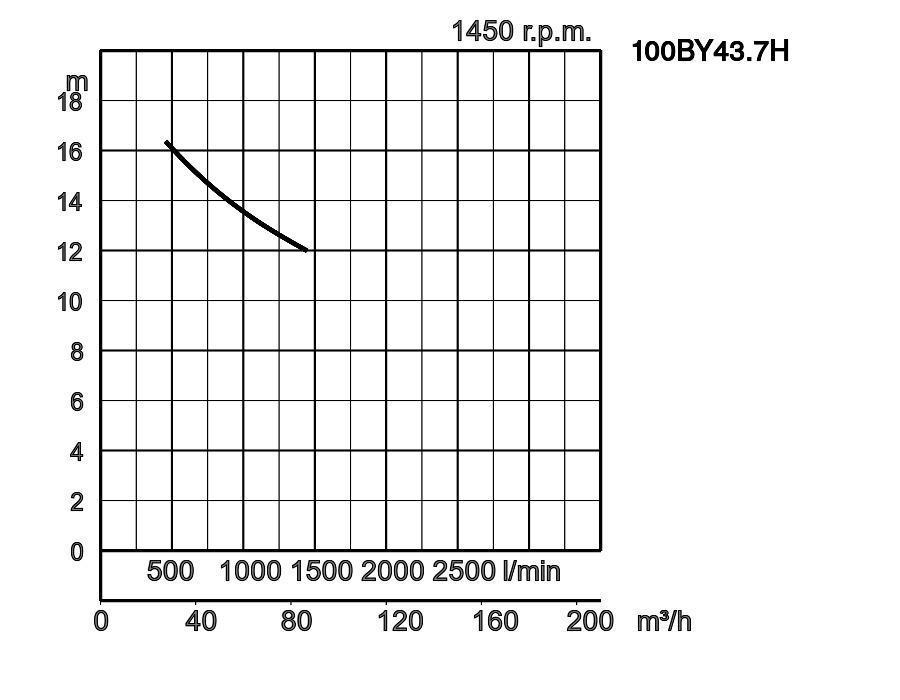

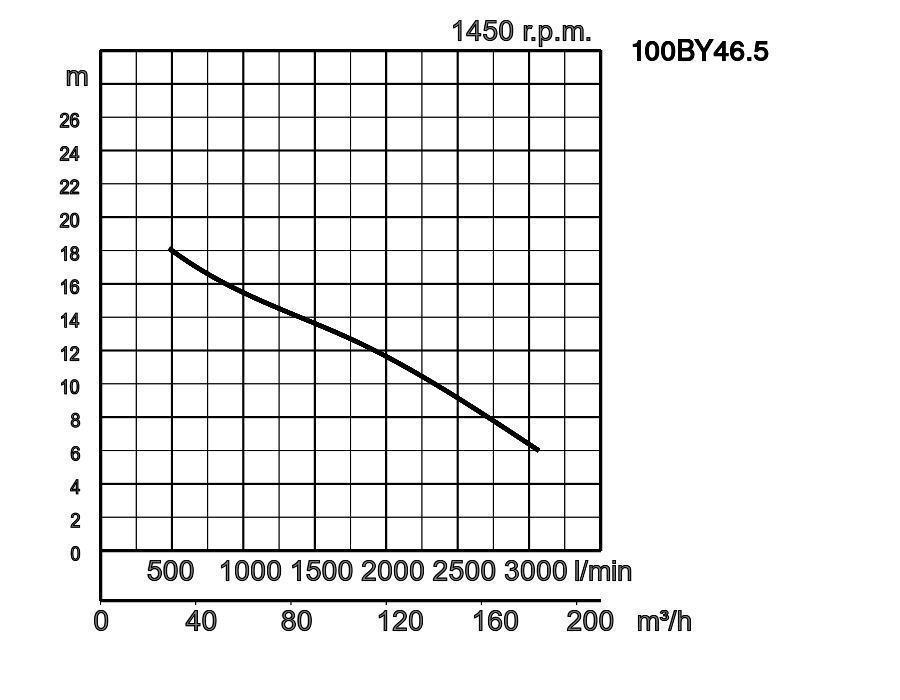

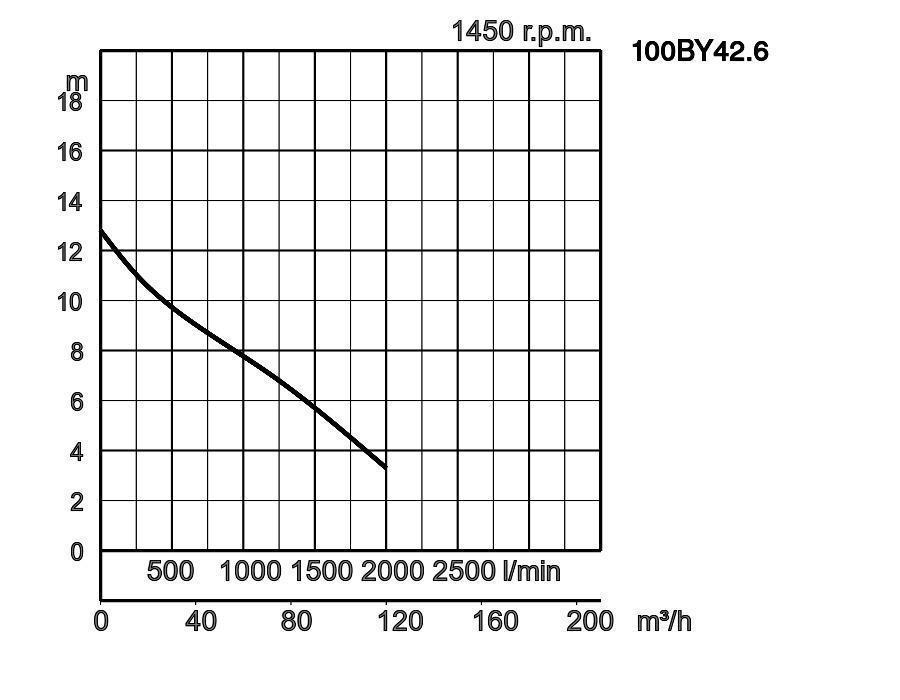

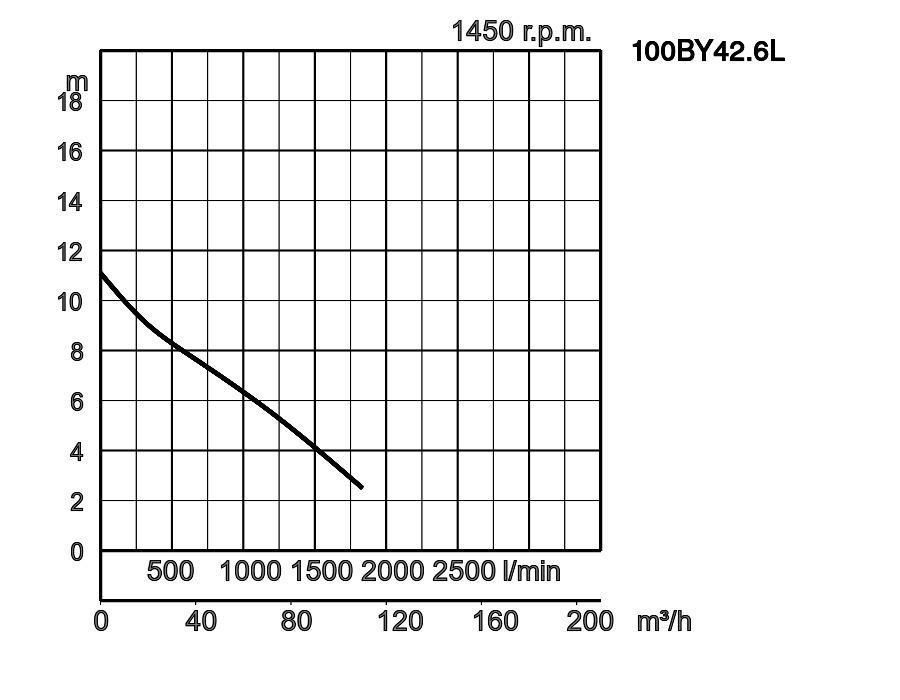

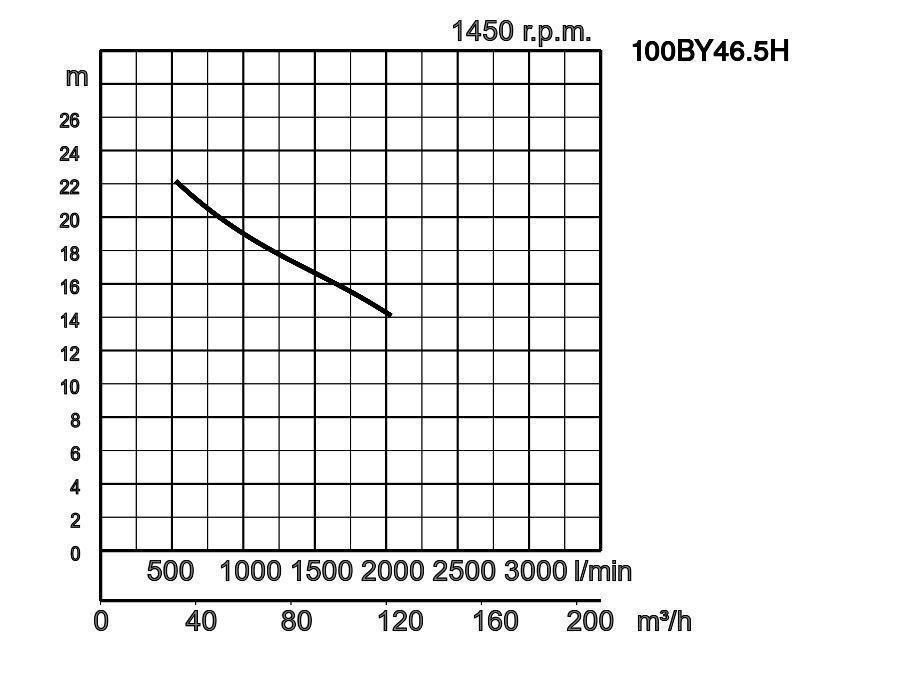

Kurve_U.jpg Kurve_U.jpg
ModelKrivulja označena bojomProvrt mmIzlazna snaga kWFazer.p.m.Dobavna visina maks. mKapacitet maks. l/minMetoda pokretanjaTežina suve pumpe u kg*Prolaz radnoga kola mm
samostojećas priključkom vodilicesamostojećas priključkom vodilice
100BY41.3 TOS100BY41.3 100 1,3 3 1450 7,0 1387 izravno 74,0 74,0 80
100BY42.6LL TOS100BY42.6LL 100 2,6 3 1450 8,4 1583 izravno 80,0 80,0 80
100BY42.6L TOS100BY42.6L 100 2,6 3 1450 11,1 1833 izravno 82,0 82,0 80
100BY42.6 TOS100BY42.6 100 2,6 3 1450 12,8 2000 izravno 82,0 82,0 80
100BY42.9 TOS100BY42.9 100 2,9 3 1450 15,5 1767 izravno 118,0 118,0 80
100BY43.7 TOS100BY43.7 100 3,7 3 1450 14,4 2583 zvijezda/trokut 122,0 122,0 80
100BY43.7H TOS100BY43.7H 100 3,7 3 1450 16,1 1444 zvijezda/trokut 122,0 122,0 80
100BY45.0 TOS100BY45.0 100 5,0 3 1450 16,1 2817 zvijezda/trokut 132,0 132,0 80
100BY46.5 TOS100BY46.5 100 6,5 3 1450 18,0 3067 zvijezda/trokut 135,0 135,0 80
100BY46.5H TOS100BY46.5H 100 6,5 3 1450 22,1 2033 zvijezda/trokut 142,2 142,2 80
ø Provrt za ispust mm 100mm
Transportni medij Vrsta medija Komunalna otpadna voda
Temperatura 1 - 40 °C
Pumpa Komponente Radno kolo Jednokanalno radno kolo
Brtva osovine Dvostruka mehanička brtva
Ležajevi Oklopljeni kuglični ležajevi
Materijal Radno kolo Sivi lijev EN-GJL-251
Kućište Sivi lijev EN-GJL-251
Brtva osovine Silicijev karbid, gore u uljnoj kupki
Habajući prsten Bronca
Motor Izolacija Izolacijski razred H
Tip, polovi Indukcijski motor, 4 pola, IP69
Podmazivanje Turbinsko ulje (ISO VG32)
faza/napon 3-fazno / 400V / 50Hz / izravno pokretanje (d.o.l)., 3-fazno / 400V / 50Hz / pokretanje zvijezda-trokut
Zaštita za motora (ugrađena) Minijaturni štitnik
Materijal Kućište Sivi lijev EN-GJL-251
Osovina Nehrđajući čelik l EN-X14Cr­Mo­S18
Kabel Guma, 10m H07RN8-F
Ispusni priključak Prirubnica DIN/ANSI DN100 (PN10)
Izborna dodatna oprema Priključak vodilice „TOS“ (vodeći potporanj, stojno podnožje, lanac za podizanje) / komplet s lukom i stalkom za samostojeće tipove

Dimenzije u mm:

  • 100BY41.3
  • 100BY42.6L
  • 100BY42.6
  • 100BY43.7H
  • 100BY43.7
  • 100BY45.0
  • 100BY46.5
  • 100BY42.6LL
  • 100BY42.9
  • 100BY46.5H

W1: najniža razina tekuće vode
ModelABB1CC1DN1DN2DN3F1F2F3GHJ1
100BY41.35173602003051451001004"---395577122
100BY42.6LL5543602003051451001004"---395577122
100BY42.6L5543602003051451001004"---395577122
100BY42.65543602003051451001004"---395577122
100BY42.96924602803571631001004"---395656122
100BY43.76924602803571631001004"---395656122
100BY43.7H6924602803571631001004"---395656122
100BY45.07654602803571631001004"---395656122
100BY46.57654602803571631001004"---395656122
100BY46.5H7724883003811781001004"---395677122


Uzmite u obzir: ispusni luk, spojno podnožje i komplet za stajanje dodatna su oprema i moraju se naručiti zasebno

Dimenzije - tip priključka vodilice u mm:

ModelABB1CC1DDN1DN2E
100BY41.3517360200305145784100100147
100BY42.6LL554360200305145784100100147
100BY42.6L554360200305145784100100147
100BY42.6554360200305145784100100147
100BY42.9692460280357163884100100140
100BY43.7692460280357163884100100140
100BY43.7H692460280357163884100100140
100BY45.0765460280357163884100100140
100BY46.5765460280357163884100100140
100BY46.5H772488300381178912100100145
  • 100BY41.3
  • 100BY42.6L
  • 100BY42.6
  • 100BY43.7H
  • 100BY43.7
  • 100BY45.0
  • 100BY46.5
  • 100BY42.6LL
  • 100BY42.9
  • 100BY46.5H

W1: najniža razina tekuće vode
