Pumpa za otpadnu vodu za komunalnu i industrijsku otpadnu vodu. Pumpe su standardno opremljene senzorom za vlagu i omotačem za hlađenje i stoga se mogu konstruktivno pokretati montirane i u suhoj i u mokroj izvedbi. Dostupna mogućnost inačice otporne na eksploziju.
| Model | Krivulja označena bojom | Provrt mm | Izlazna snaga kW | Faze | r.p.m. | Dobavna visina maks. m | Kapacitet maks. l/min | Metoda pokretanja | Težina suve pumpe u kg* | Prolaz radnoga kola mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| samostojeća | s priključkom vodilice | samostojeća | s priključkom vodilice | |||||||||

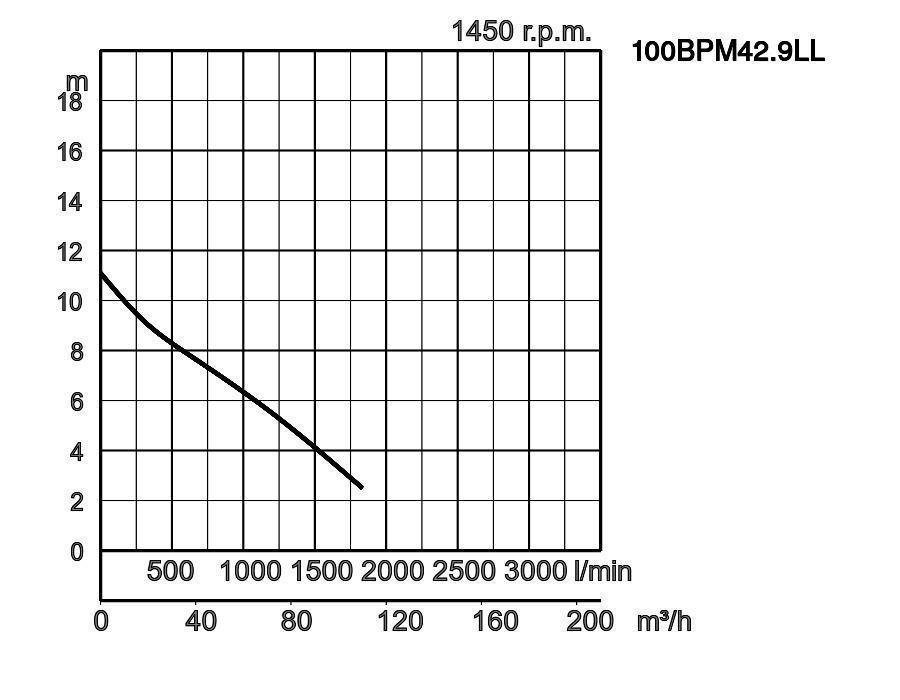

| 100BPM42.9LL | TOS100BPM42.9LL | 100 | 2,9 | 3 | 1450 | 11,1 | 1833 | izravno | 130,0 | 130,0 | 80 | |

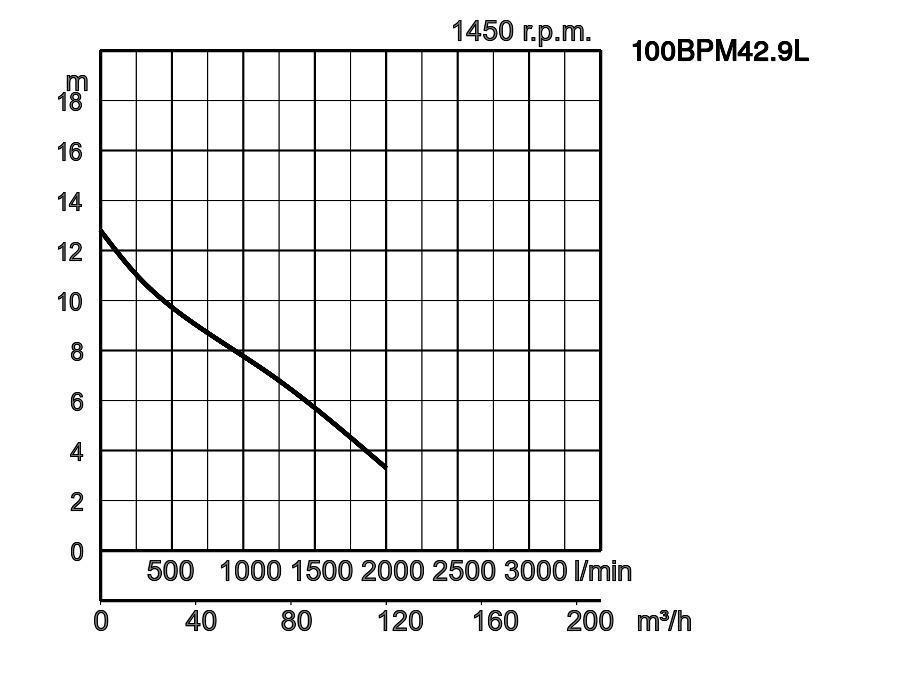

| 100BPM42.9L | TOS100BPM42.9L | 100 | 2,9 | 3 | 1450 | 12,8 | 2000 | izravno | 130,0 | 130,0 | 80 | |

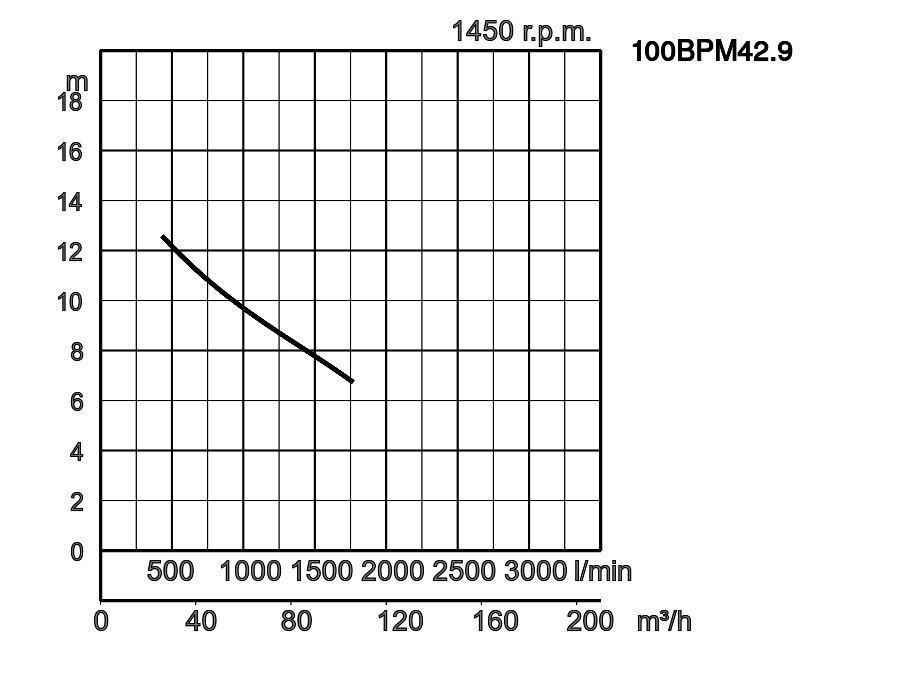

| 100BPM42.9 | TOS100BPM42.9 | 100 | 2,9 | 3 | 1450 | 12,4 | 1767 | izravno | 135,0 | 135,0 | 80 | |

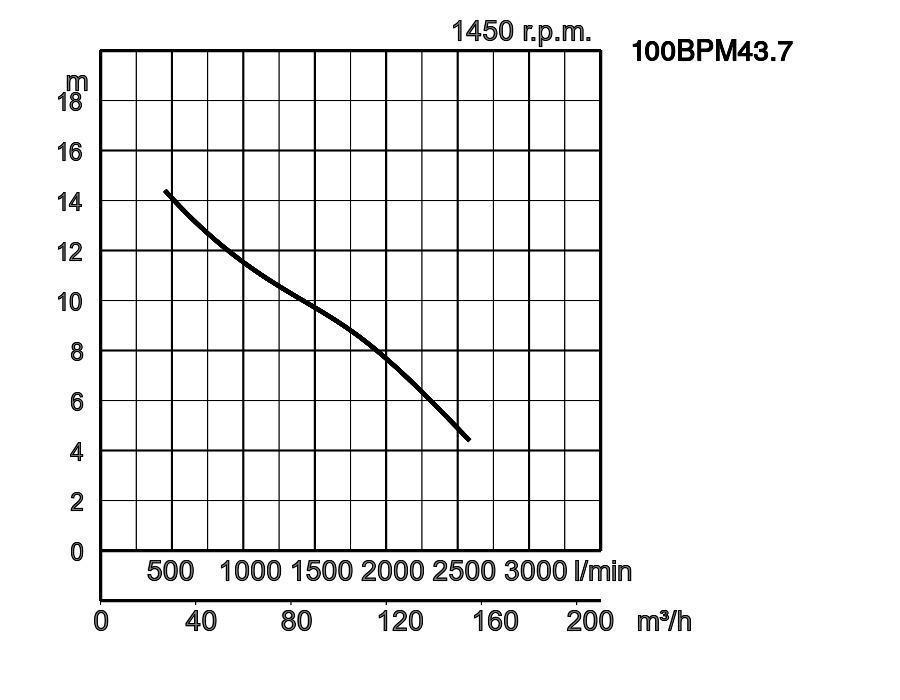

| 100BPM43.7 | TOS100BPM43.7 | 100 | 3,7 | 3 | 1450 | 14,4 | 2583 | zvijezda/trokut | 135,0 | 135,0 | 80 | |

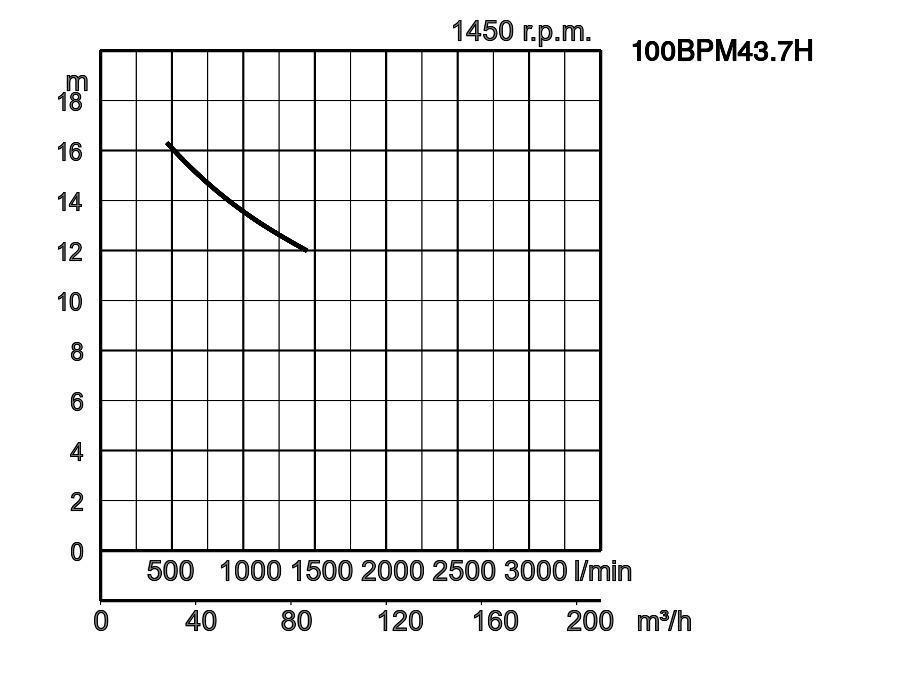

| 100BPM43.7H | TOS100BPM43.7H | 100 | 3,7 | 3 | 1450 | 16,1 | 1444 | zvijezda/trokut | 135,0 | 135,0 | 80 | |

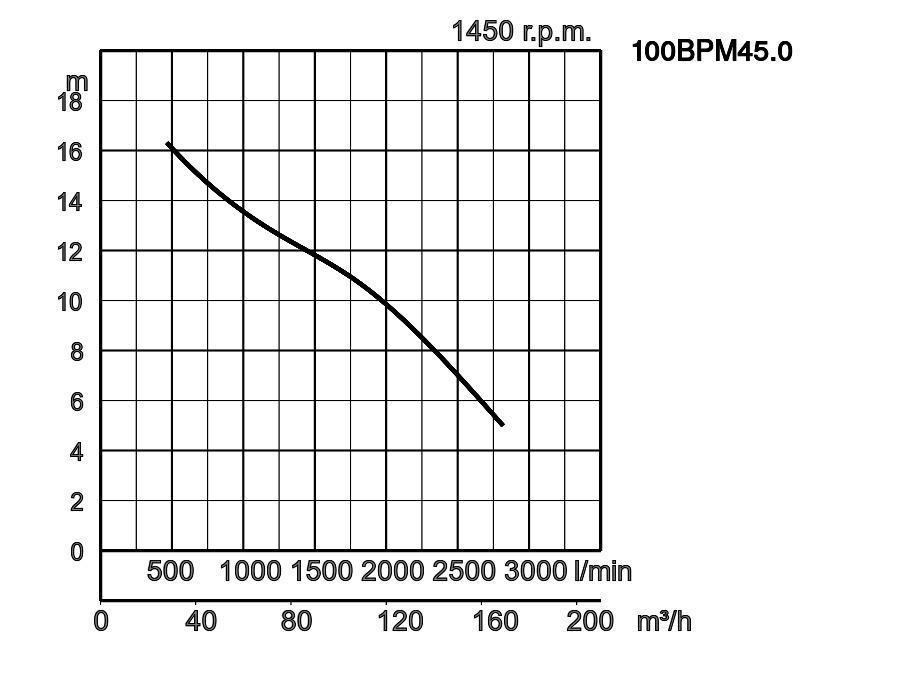

| 100BPM45.0 | TOS100BPM45.0 | 100 | 5,0 | 3 | 1450 | 16,1 | 2817 | zvijezda/trokut | 135,0 | 135,0 | 80 | |

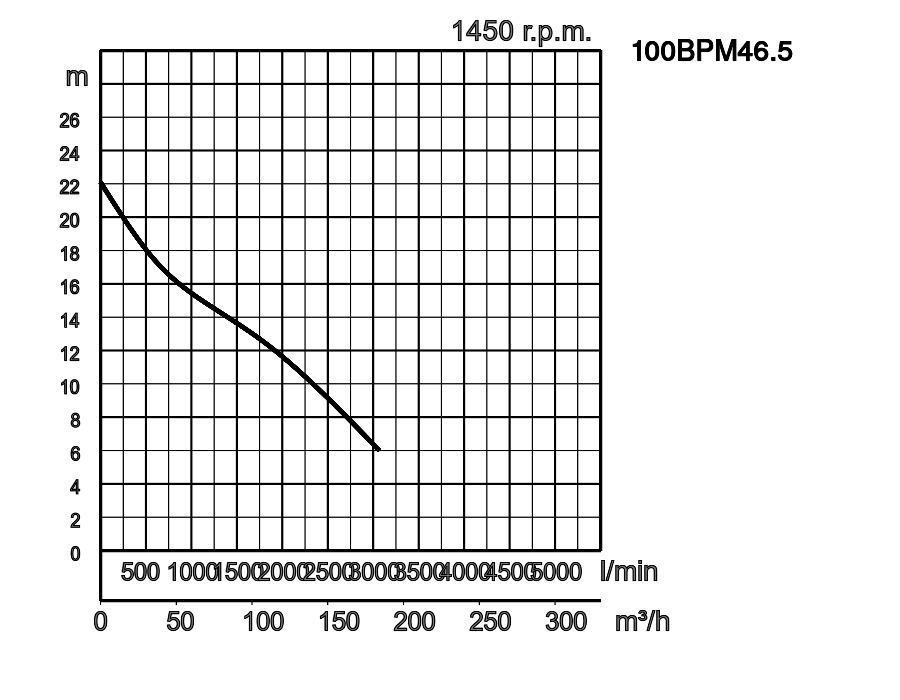

| 100BPM46.5 | TOS100BPM46.5 | 100 | 6,5 | 3 | 1450 | 22,1 | 3067 | zvijezda/trokut | 153,0 | 153,0 | 80 | |

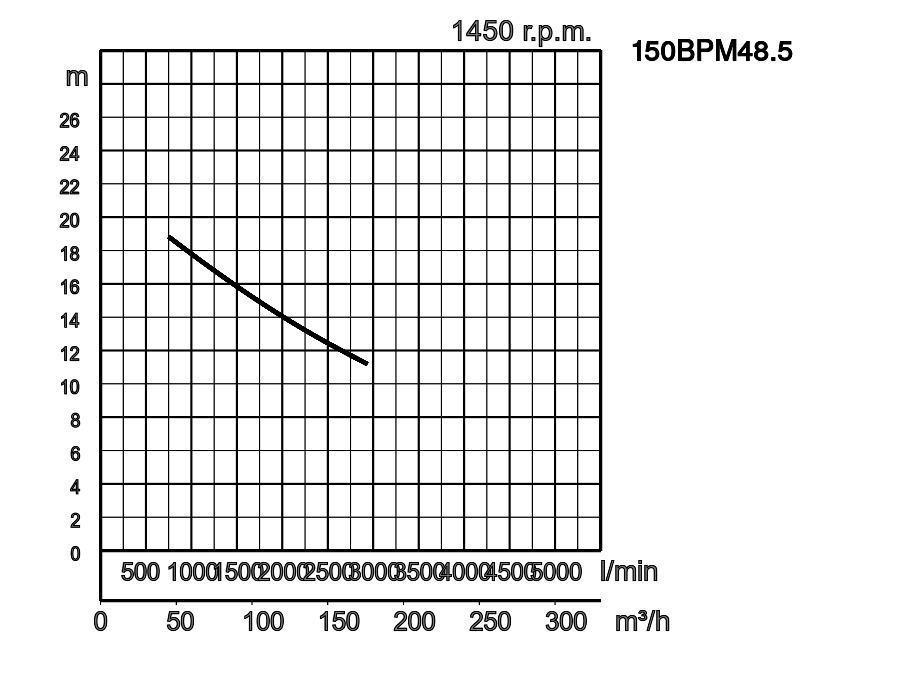

| 150BPM48.5 | TOS150BPM48.5 | 150 | 8,5 | 3 | 1450 | 18,3 | 2935 | zvijezda/trokut | 202,0 | 202,0 | 100 | |

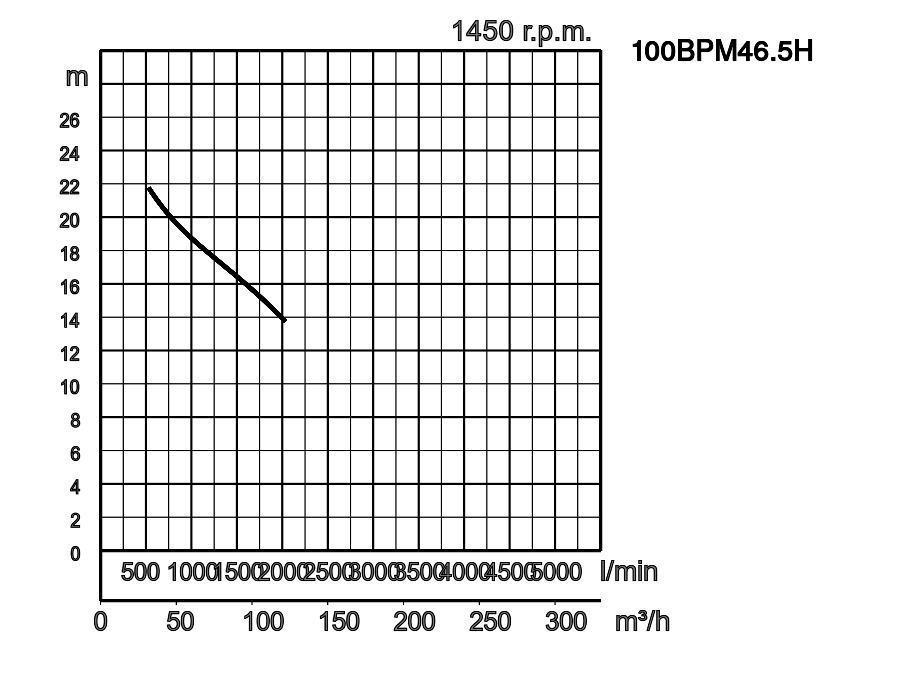

| 100BPM46.5H | TOS100BPM46.5H | 100 | 6,5 | 3 | 1450 | 21,1 | 2033 | zvijezda/trokut | 168,0 | 168,0 | 80 | |

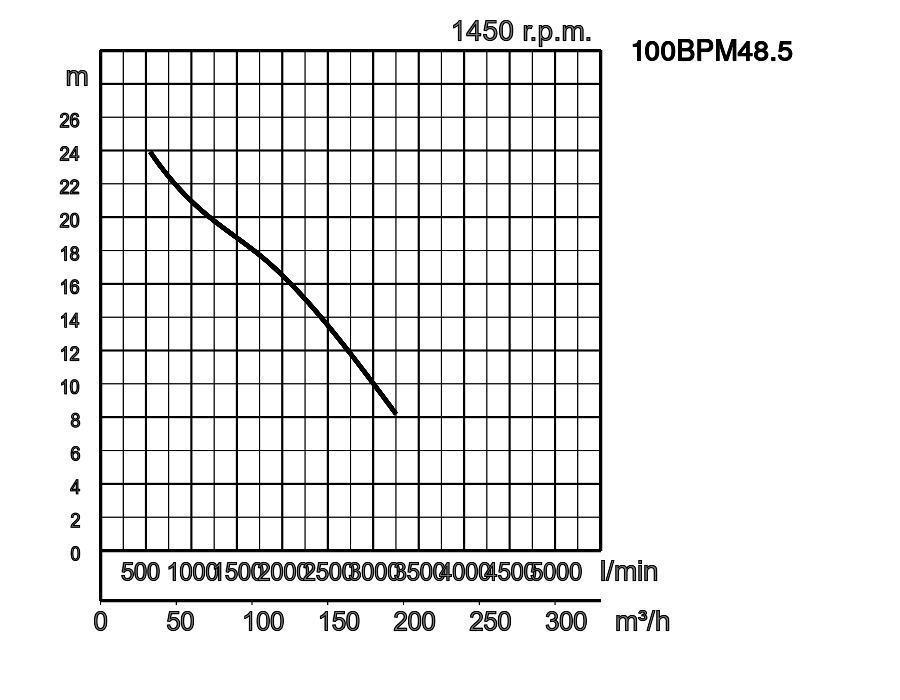

| 100BPM48.5 | TOS100BPM48.5 | 100 | 8,5 | 3 | 1450 | 23,9 | 3250 | zvijezda/trokut | 168,0 | 168,0 | 80 | |
| ø Provrt za ispust mm | 100mm, 150mm | |||
|---|---|---|---|---|
| Transportni medij | Vrsta medija | Komunalna otpadna voda | ||
| Temperatura | 1 - 40 °C | |||
| Pumpa | Komponente | Radno kolo | Jednokanalno radno kolo | |
| Brtva osovine | Dvostruka mehanička brtva | |||
| Ležajevi | Oklopljeni kuglični ležajevi | |||
| Materijal | Radno kolo | Sivi lijev EN-GJL-251 | ||
| Kućište | Sivi lijev EN-GJL-251 | |||
| Brtva osovine | Silicijev karbid, gore u uljnoj kupki | |||
| Habajući prsten | Bronca | |||
| Motor | Podmazivanje | Turbinsko ulje (ISO VG32) | ||
| Izolacija | Izolacijski razred H | |||
| faza/napon | 3-fazno / 400V / 50Hz / izravno pokretanje (d.o.l)., 3-fazno / 400V / 50Hz / pokretanje zvijezda-trokut | |||
| Zaštita za motora (ugrađena) | Minijaturni štitnik | |||
| Tip, polovi | Indukcijski motor, 4 pola, IP69 | |||
| Materijal | Kućište | Sivi lijev EN-GJL-251 | ||
| Osovina | Nehrđajući čelik l EN-X14CrMoS18 | |||
| Kabel | Guma, 10m H07RN8-F | |||
| Ispusni priključak | Prirubnica DIN/ANSI DN100 (PN10), Prirubnica DIN/ANSI DN150 (PN10) | |||
| Izborna dodatna oprema | Priključak vodilice „TOS“ (vodeći potporanj, stojno podnožje, lanac za podizanje) / komplet s lukom i stalkom za samostojeće tipove | |||
| Model | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100BPM42.9LL | 714 | 360 | 200 | 315 | 155 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BPM42.9L | 714 | 360 | 200 | 315 | 155 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BPM42.9 | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BPM43.7 | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BPM43.7H | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BPM45.0 | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BPM46.5 | 790 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 150BPM48.5 | 861 | 610 | 370 | 467 | 209 | 150 | 150 | 6" | - | - | - | 450 | 967 | 273 |
| 100BPM46.5H | 803 | 488 | 300 | 381 | 178 | 100 | 100 | 4" | - | - | - | 395 | 677 | 122 |
| 100BPM48.5 | 803 | 488 | 300 | 381 | 178 | 100 | 100 | 4" | - | - | - | 395 | 677 | 122 |
| Model | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100BPM42.9LL | 714 | 360 | 200 | 315 | 155 | 784 | 100 | 100 | 147 |
| 100BPM42.9L | 714 | 360 | 200 | 315 | 155 | 784 | 100 | 100 | 147 |
| 100BPM42.9 | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM43.7 | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM43.7H | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM45.0 | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM46.5 | 790 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 150BPM48.5 | 861 | 610 | 370 | 467 | 209 | 1160 | 150 | 150 | 138 |
| 100BPM46.5H | 803 | 488 | 300 | 381 | 178 | 912 | 100 | 100 | 145 |
| 100BPM48.5 | 803 | 488 | 300 | 381 | 178 | 912 | 100 | 100 | 145 |
