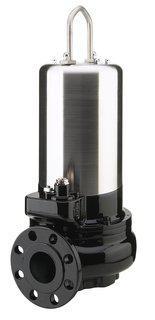

A Série UYZK está equipada com um impulsor de canal aberto e carcaça ampla. Esta construção impede o entupimento de impurificações grandes ou fibrosas.
Encontra-se aqui:
- Inicio >
- Portugal >
- Industrial & Tratamento de aguas >
- Bombas de Esgoto >
- 100UYZK
100UYZK | trifásico / 50Hz
Downloads
| Modelo | Codigo de cor curva | Saída mm | Potencia output kW | Fases | r.p.m. | Altura max. M | Capacidade max. l/min. | Metodo de arranque | Peso seco kg * | Passagem de impulsor mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Instalação simples | com sistema para guias | Instalação simples | com sistema para guias | |||||||||

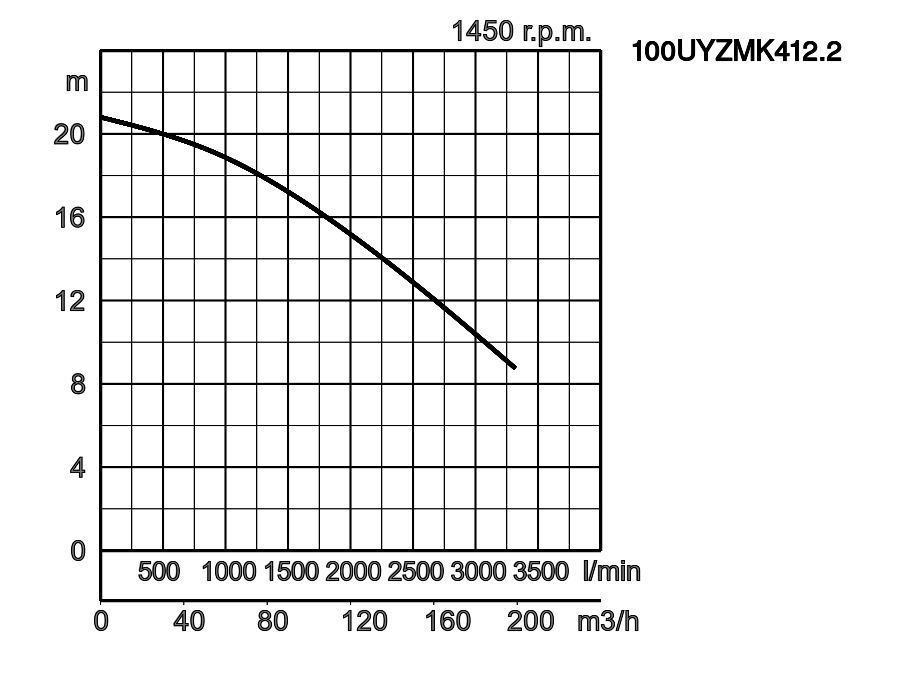

| 100UYZMK412.2 | 100UYZMK412.2 | 100 | 12,2 | 3 | 1450 | 20,8 | 3300 | estrela/triangulo | 290,4 | 207,2 | 100 | |

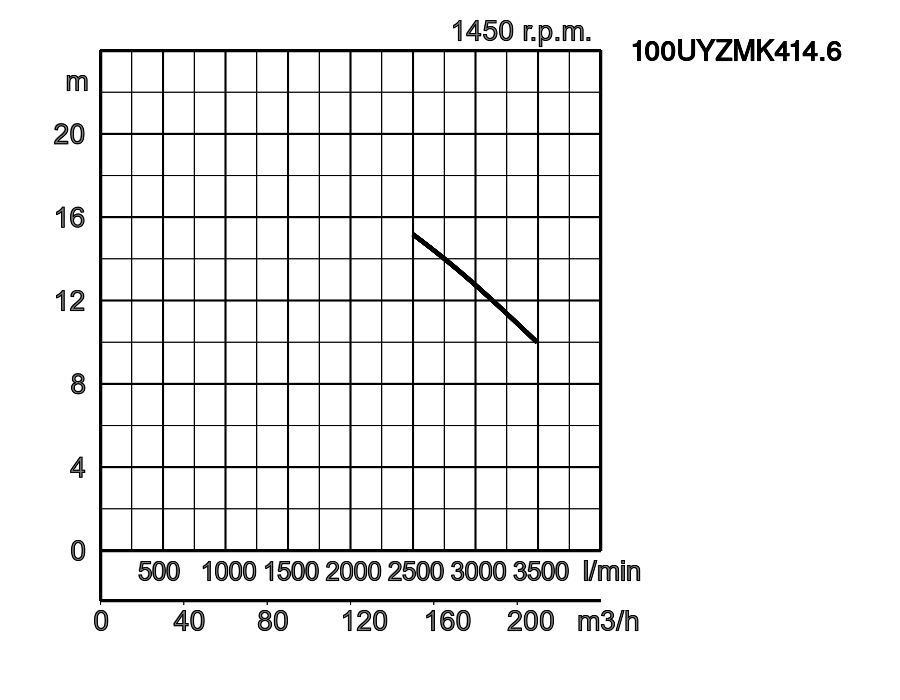

| 100UYZMK414.6 | 100UYZMK414.6 | 100 | 14,6 | 3 | 1450 | 15,3 | 3490 | estrela/triangulo | 291,3 | 208,2 | 100 | |

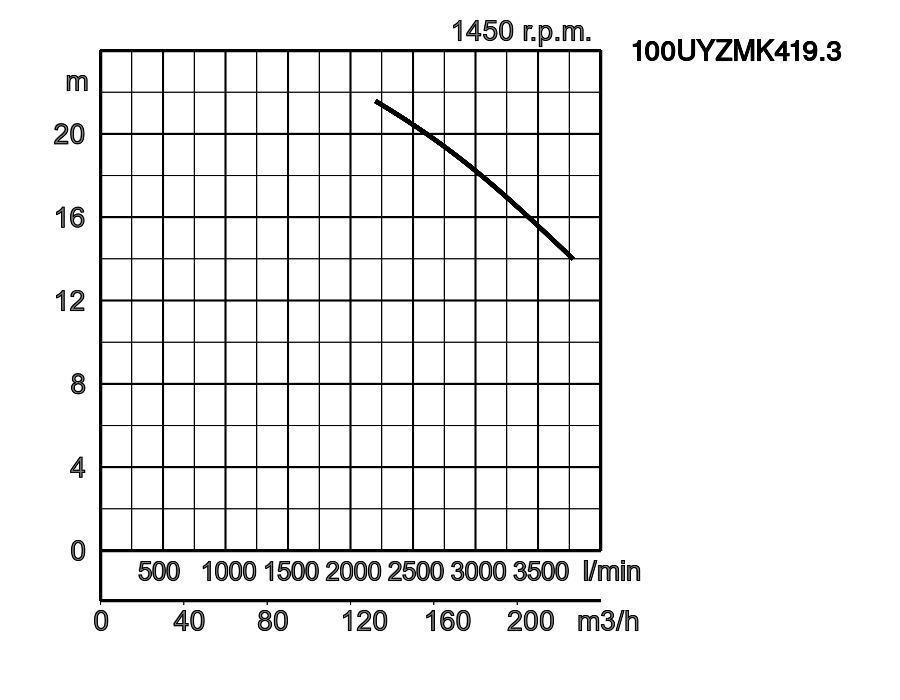

| 100UYZMK419.3 | 100UYZMK419.3 | 100 | 19,3 | 3 | 1450 | 7,0 | 2214 | estrela/triangulo | 318,0 | 234,8 | 100 | |
100UYZMK412.2_22.pdf
| ø saida de descarga mm | 100mm | |||
|---|---|---|---|---|
| Bombagem de Fluido | Tipo de Fluido | Esgoto municipal | ||
| Temperatura | 0-35°C | |||
| Bomba | Componentes | Impulsor | Impulsor Vortex | |
| Vendante Veio | Empanque mecânico duplo | |||
| Rolamentos | Rolamentos de esfera blindados | |||
| Material | Impulsor | Ferro cinzento fundido EN-GJL-250 | ||
| Corpo | Ferro cinzento fundido EN-GJL-250 | |||
| Vendante Veio | SiC superior em banho de óleo | |||
| Anel de desgaste | Bronze | |||
| Motor | Lubrificação | Oleo de Turbina (ISO VG32) | ||
| Protector do motor (integrado) | Protector miniatura | |||
| Tipo, Polos | Motor de indução, 4 polos, IP68 | |||
| Fase / Voltagem | 3-fases / 400V / 50Hz / s.d. | |||
| Isolamento | Classe de isolamento H | |||
| Material | Corpo | Ferro cinzento fundido EN-GJL-250 | ||
| Veio | Aço inoxidavel EN-X5CrNiMo17-12-2 | |||
| Cabo | Borracha, H07RN8-F | |||
| Ligação de Descarga | Flange DIN/ANSI DN100 (PN10) | |||
| Acessorios opcionais | Instalação horizontal / Instalação vertical | |||
Dimensões em mm:
-
-
- 100UYZMK412.2
- 100UYZMK414.6
- 100UYZMK419.3
W1: Nivel agua de funcionamento
| Modelo | A | B | B1 | C | C1 | DN1 | DN2 | J2 | K1 | K2 | K3 | K4 | L | M | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UYZMK412.2 | 994 | 576 | 345 | 457 | 207 | 100 | 150 | 197 | 205 | 500 | 637 | 832 | 197 | 520 | 942 |
| 100UYZMK414.6 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 197 | 205 | 502 | 612 | 806 | 197 | 520 | 941 |
| 100UYZMK419.3 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 197 | 205 | 502 | 612 | 806 | 197 | 520 | 941 |
Por favor não esquecer que, base de sustentação e curvas de saída terão de ser encomendadas separadamente
Dimensões - Sistema para guias em mm:
| Modelo | B | B1 | C | C1 | DN1 | DN2 | P1 | P2 | Q | R | S1 | S3 | T | U | V1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UYZMK412.2 | 576 | 345 | 457 | 207 | 100 | 150 | 250 | 595 | 135 | 1006 | 350 | 120 | 842 | 952 | 310 |
| 100UYZMK414.6 | 555 | 345 | 410 | 205 | 100 | 150 | 230 | 575 | 110 | 1110 | 380 | 115 | 941 | 1046 | 310 |
| 100UYZMK419.3 | 555 | 345 | 410 | 205 | 100 | 150 | 230 | 575 | 110 | 1110 | 380 | 115 | 941 | 1046 | 310 |
-
-
- 100UYZMK412.2
- 100UYZMK414.6
- 100UYZMK419.3
W1: Nivel agua de funcionamento
