A Série UYZ está equipada com um impulsor de canal aberto e carcaça ampla. Esta construção impede o entupimento de impurificações grandes ou fibrosas.
Encontra-se aqui:
- Inicio >
- Portugal >
- Industrial & Tratamento de aguas >
- Bombas de Esgoto >
- 100UYZ

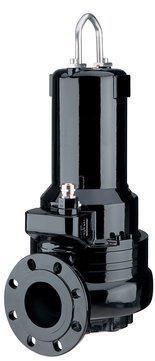

100UYZ | trifásico / 50Hz
Downloads
Séries semelhantes
| Modelo | Codigo de cor curva | Saída mm | Potencia output kW | Fases | r.p.m. | Altura max. M | Capacidade max. l/min. | Metodo de arranque | Peso seco kg * | Passagem de impulsor mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Instalação simples | com sistema para guias | Instalação simples | com sistema para guias | |||||||||
| 100UYZ43.2 | TOS100UYZ43.2 | 100 | 3,2 | 3 | 1450 | 10,8 | 2000 | estrela/triangulo | 97,9 | 80,5 | 100 | |
| 100UYZ45.0 | TOS100UYZ45.0 | 100 | 5,0 | 3 | 1450 | 12,7 | 2400 | estrela/triangulo | 134,3 | 116,9 | 100 | |
| 100UYZ46.5 | TOS100UYZ46.5 | 100 | 6,5 | 3 | 1450 | 9,5 | 2900 | estrela/triangulo | 136,9 | 119,5 | 100 | |
| 100UYZ412.2 | TOS100UYZ412.2 | 100 | 12,2 | 3 | 1450 | 20,8 | 3300 | estrela/triangulo | 215,5 | 196,8 | 100 | |
| 100UYZ414.6 | TOS100UYZ414.6 | 100 | 14,6 | 3 | 1450 | 15,3 | 3490 | estrela/triangulo | 216,4 | 197,7 | 100 | |
| 100UYZ419.3 | TOS100UYZ419.3 | 100 | 19,3 | 3 | 1450 | 21,5 | 3780 | estrela/triangulo | 239,8 | 221,1 | 100 | |
100UYZ43.2_22.pdf
| ø saida de descarga mm | 100mm | |||
|---|---|---|---|---|
| Bombagem de Fluido | Temperatura | 0-40°C | ||
| Tipo de Fluido | Esgoto municipal | |||
| Bomba | Componentes | Impulsor | Impulsor Vortex | |
| Vendante Veio | Empanque mecânico duplo | |||
| Rolamentos | Rolamentos de esfera blindados | |||
| Material | Impulsor | Ferro cinzento fundido EN-GJL-250 | ||
| Corpo | Ferro cinzento fundido EN-GJL-250 | |||
| Vendante Veio | SiC superior em banho de óleo | |||
| Anel de desgaste | Bronze | |||
| Motor | Isolamento | Classe de isolamento H | ||
| Fase / Voltagem | 3-fases / 400V / 50Hz / s.d. | |||
| Tipo, Polos | Motor de indução, 4 polos, IP68 | |||
| Protector do motor (integrado) | Protector miniatura | |||
| Lubrificação | Oleo de Turbina (ISO VG32) | |||
| Material | Corpo | Ferro cinzento fundido EN-GJL-250 | ||
| Veio | Aço inoxidavel EN-X5CrNiMo17-12-2 | |||
| Cabo | Borracha, H07RN8-F | |||
| Ligação de Descarga | Flange DIN/ANSI DN100 (PN10) | |||
| Acessorios opcionais | Sistema para guias "TOS" (suporte de guias, base de sustentação, corrente de suspensão) / Curva e base para instalação simples | |||
Dimensões em mm:
-
-
- 100UYZ43.2
- 100UYZ45.0
- 100UYZ46.5
- 100UYZ412.2
- 100UYZ414.6
- 100UYZ419.3
W1: Nivel agua de funcionamento
| Modelo | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UYZ43.2 | 630 | 410 | 250 | 296 | 148 | 100 | 100 | 4" | - | - | - | 395 | 626 | 122 |
| 100UYZ45.0 | 630 | 410 | 250 | 296 | 148 | 100 | 100 | 4" | - | - | - | 395 | 626 | 122 |
| 100UYZ46.5 | 804 | 460 | 280 | 336 | 168 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| 100UYZ412.2 | 994 | 576 | 345 | 457 | 207 | 100 | 150 | 4" | - | - | - | 450 | 755 | 122 |
| 100UYZ414.6 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 4" | - | - | - | 450 | 749 | 122 |
| 100UYZ419.3 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 4" | - | - | - | 450 | 749 | 122 |
Por favor não esquecer que, base de sustentação e curvas de saída terão de ser encomendadas separadamente
Dimensões - Sistema para guias em mm:
| Modelo | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100UYZ43.2 | 630 | 410 | 250 | 296 | 148 | 834 | 100 | 100 | 140 |
| 100UYZ45.0 | 804 | 460 | 280 | 336 | 168 | 1029 | 100 | 100 | 175 |
| 100UYZ46.5 | 804 | 460 | 280 | 336 | 168 | 1029 | 100 | 100 | 175 |
| 100UYZ412.2 | 994 | 576 | 345 | 457 | 207 | 1000 | 100 | 150 | 105 |
| 100UYZ414.6 | 1098 | 555 | 345 | 410 | 205 | 979 | 100 | 150 | 130 |
| 100UYZ419.3 | 1098 | 555 | 345 | 410 | 205 | 979 | 100 | 150 | 130 |
-
-
- 100UYZ43.2
- 100UYZ45.0
- 100UYZ46.5
- 100UYZ412.2
- 100UYZ414.6
- 100UYZ419.3
W1: Nivel agua de funcionamento
