Um impulsor de canal único fechado garante que as águas residuais que contêm resíduos e substâncias fibrosas que podem ser bombeadas eficientemente sem entupimentos.
Encontra-se aqui:
- Inicio >
- Portugal >
- Industrial & Tratamento de aguas >
- Bombas de Esgoto >
- 100BY

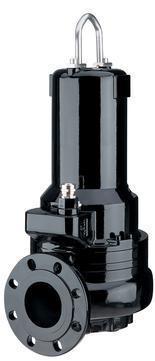

100BY | trifásico / 50Hz
Downloads
| Modelo | Codigo de cor curva | Saída mm | Potencia output kW | Fases | r.p.m. | Altura max. M | Capacidade max. l/min. | Metodo de arranque | Peso seco kg * | Passagem de impulsor mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Instalação simples | com sistema para guias | Instalação simples | com sistema para guias | |||||||||
| 100BY41.3 | TOS100BY41.3 | 100 | 1,3 | 3 | 1450 | 7,0 | 1387 | directo | 74,0 | 74,0 | 80 | |
| 100BY42.6LL | TOS100BY42.6LL | 100 | 2,6 | 3 | 1450 | 8,4 | 1583 | directo | 80,0 | 80,0 | 80 | |
| 100BY42.6L | TOS100BY42.6L | 100 | 2,6 | 3 | 1450 | 11,1 | 1833 | directo | 82,0 | 82,0 | 80 | |
| 100BY42.6 | TOS100BY42.6 | 100 | 2,6 | 3 | 1450 | 12,8 | 2000 | directo | 82,0 | 82,0 | 80 | |
| 100BY42.9 | TOS100BY42.9 | 100 | 2,9 | 3 | 1450 | 15,5 | 1767 | directo | 118,0 | 118,0 | 80 | |
| 100BY43.7 | TOS100BY43.7 | 100 | 3,7 | 3 | 1450 | 14,4 | 2583 | estrela/triangulo | 122,0 | 122,0 | 80 | |
| 100BY43.7H | TOS100BY43.7H | 100 | 3,7 | 3 | 1450 | 16,1 | 1444 | estrela/triangulo | 122,0 | 122,0 | 80 | |
| 100BY45.0 | TOS100BY45.0 | 100 | 5,0 | 3 | 1450 | 16,1 | 2817 | estrela/triangulo | 132,0 | 132,0 | 80 | |
| 100BY46.5 | TOS100BY46.5 | 100 | 6,5 | 3 | 1450 | 18,0 | 3067 | estrela/triangulo | 135,0 | 135,0 | 80 | |
| 100BY46.5H | TOS100BY46.5H | 100 | 6,5 | 3 | 1450 | 22,1 | 2033 | estrela/triangulo | 142,2 | 142,2 | 80 | |
100BY41.3_22.pdf
| ø saida de descarga mm | 100mm | |||
|---|---|---|---|---|
| Bombagem de Fluido | Tipo de Fluido | Esgoto municipal | ||
| Temperatura | 0-40°C | |||
| Bomba | Componentes | Impulsor | Impulsor de canal único | |
| Vendante Veio | Empanque mecânico duplo | |||
| Rolamentos | Rolamentos de esfera blindados | |||
| Material | Impulsor | Ferro cinzento fundido EN-GJL-250 | ||
| Corpo | Ferro cinzento fundido EN-GJL-250 | |||
| Vendante Veio | SiC superior em banho de óleo | |||
| Anel de desgaste | Bronze | |||
| Motor | Protector do motor (integrado) | Protector miniatura | ||
| Lubrificação | Oleo de Turbina (ISO VG32) | |||
| Isolamento | Classe de isolamento H | |||
| Fase / Voltagem | 3-fases / 400V / 50Hz / d.o.l., 3-fases / 400V / 50Hz / s.d. | |||
| Tipo, Polos | Motor de indução, 4 polos, IP68 | |||
| Material | Corpo | Ferro cinzento fundido EN-GJL-250 | ||
| Veio | Aço inoxidável EN-X14CrMoS17 | |||
| Cabo | Borracha, H07RN8-F | |||
| Ligação de Descarga | Flange DIN/ANSI DN100 (PN10) | |||
| Acessorios opcionais | Sistema para guias "TOS" (suporte de guias, base de sustentação, corrente de suspensão) / Curva e base para instalação simples | |||
Dimensões em mm:
-
-
- 100BY41.3
- 100BY42.6L
- 100BY42.6
- 100BY43.7H
- 100BY43.7
- 100BY45.0
- 100BY46.5
- 100BY42.6LL
- 100BY42.9
- 100BY46.5H
W1: Nivel agua de funcionamento
| Modelo | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100BY41.3 | 517 | 360 | 200 | 305 | 145 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BY42.6LL | 554 | 360 | 200 | 305 | 145 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BY42.6L | 554 | 360 | 200 | 305 | 145 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BY42.6 | 554 | 360 | 200 | 305 | 145 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BY42.9 | 692 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BY43.7 | 692 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BY43.7H | 692 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BY45.0 | 765 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BY46.5 | 765 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BY46.5H | 772 | 488 | 300 | 381 | 178 | 100 | 100 | 4" | - | - | - | 395 | 677 | 122 |
Por favor não esquecer que, base de sustentação e curvas de saída terão de ser encomendadas separadamente
Dimensões - Sistema para guias em mm:
| Modelo | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100BY41.3 | 517 | 360 | 200 | 305 | 145 | 784 | 100 | 100 | 147 |
| 100BY42.6LL | 554 | 360 | 200 | 305 | 145 | 784 | 100 | 100 | 147 |
| 100BY42.6L | 554 | 360 | 200 | 305 | 145 | 784 | 100 | 100 | 147 |
| 100BY42.6 | 554 | 360 | 200 | 305 | 145 | 784 | 100 | 100 | 147 |
| 100BY42.9 | 692 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BY43.7 | 692 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BY43.7H | 692 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BY45.0 | 765 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BY46.5 | 765 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BY46.5H | 772 | 488 | 300 | 381 | 178 | 912 | 100 | 100 | 145 |
-
-
- 100BY41.3
- 100BY42.6L
- 100BY42.6
- 100BY43.7H
- 100BY43.7
- 100BY45.0
- 100BY46.5
- 100BY42.6LL
- 100BY42.9
- 100BY46.5H
W1: Nivel agua de funcionamento
