dompelbeluchter – zelfaanzuigend – eenvoudig te installeren en te onderhouden
U bevindt zich hier:
- Beginnen >
- België >
- Rioolwaterzuivering >
- Vee- & viskwekerij >
- TRN
TRN | 3x400V / 50Hz
| diameter luchttoevoer mm | model | kleur pompgrafiek | nominaal vermogen kW | fasen | tpm | startmethode | vrijstaand | kabellengte m |
|---|---|---|---|---|---|---|---|---|

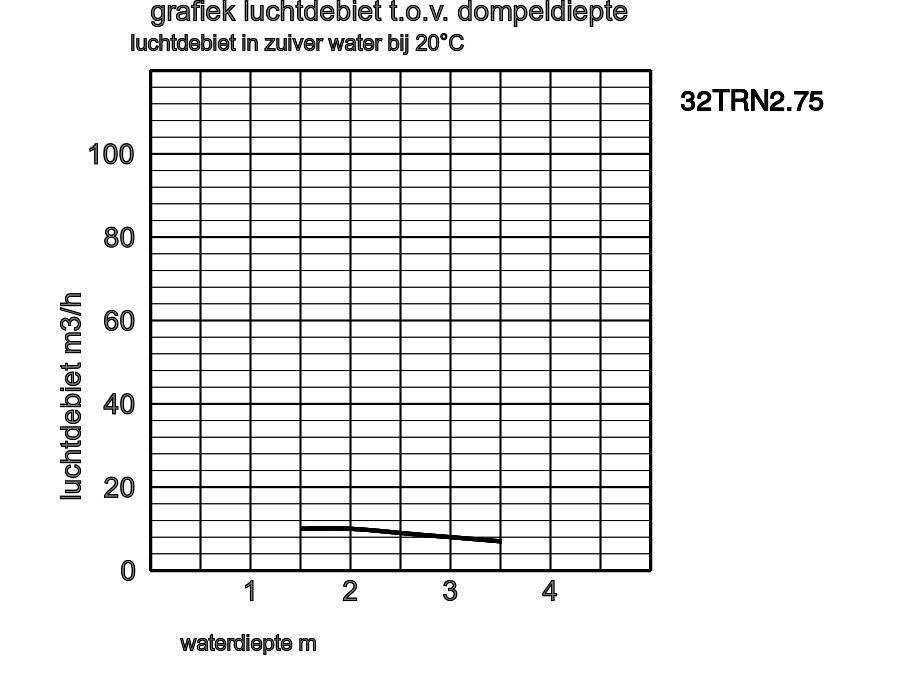

| 32 | 32TRN2.75 | 0,75 | 3 | 2850 | direct | 55,0 | 10 | |
| 32 | 32TRN21.5 | 1,5 | 3 | 2850 | direct | 55,0 | 10 | |

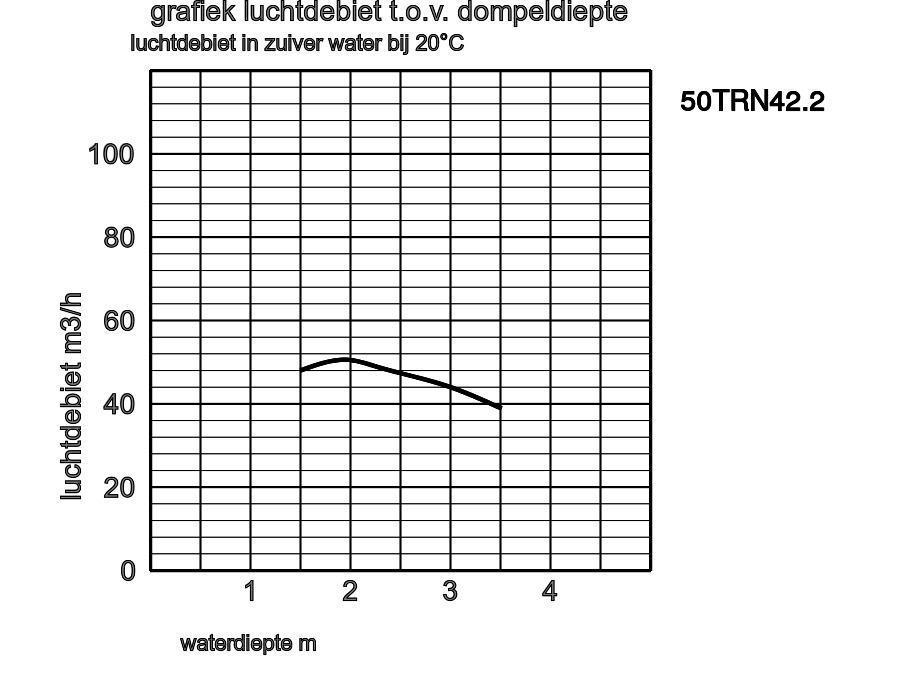

| 50 | 50TRN42.2 | 2,2 | 3 | 1450 | direct | 140,0 | 10 | |

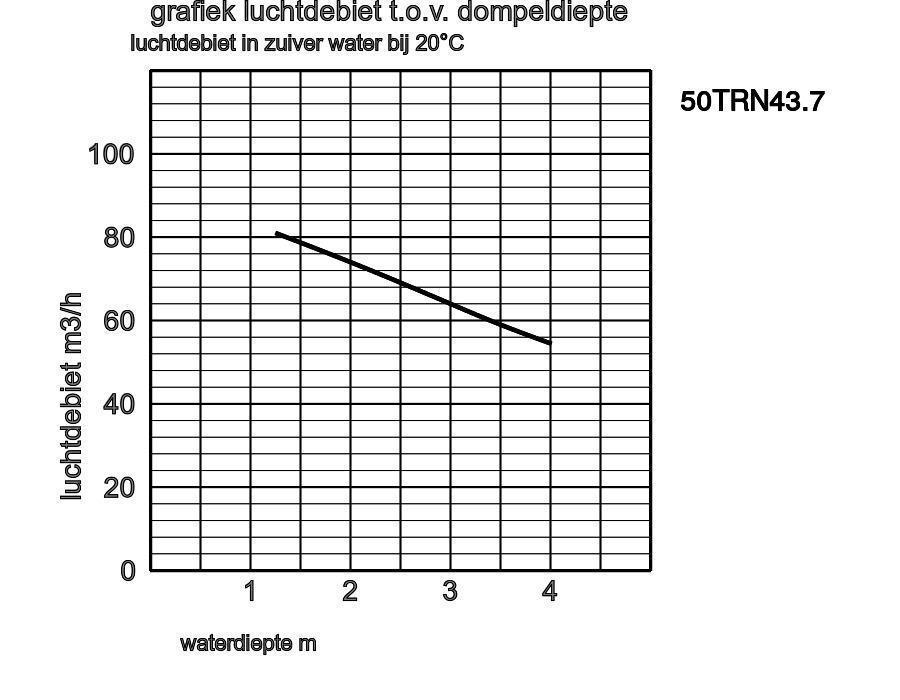

| 50 | 50TRN43.7 | 3,7 | 3 | 1450 | direct | 150,0 | 10 | |

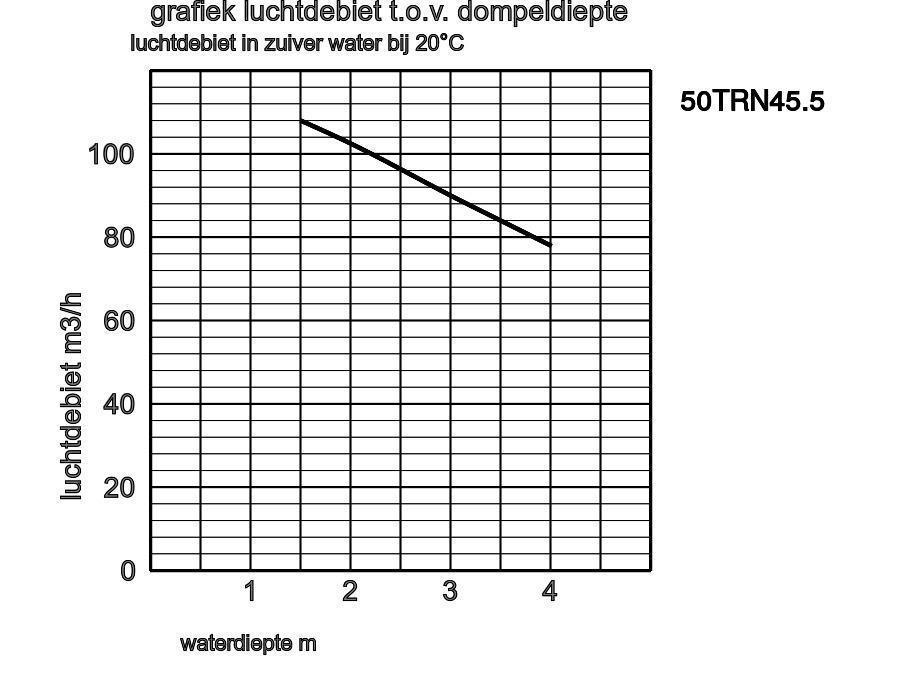

| 50 | 50TRN45.5 | 5,5 | 3 | 1450 | direct | 170,0 | 10 | |
| 80 | 80TRN47.5 | 7,5 | 3 | 1450 | direct | 190,0 | 10 | |

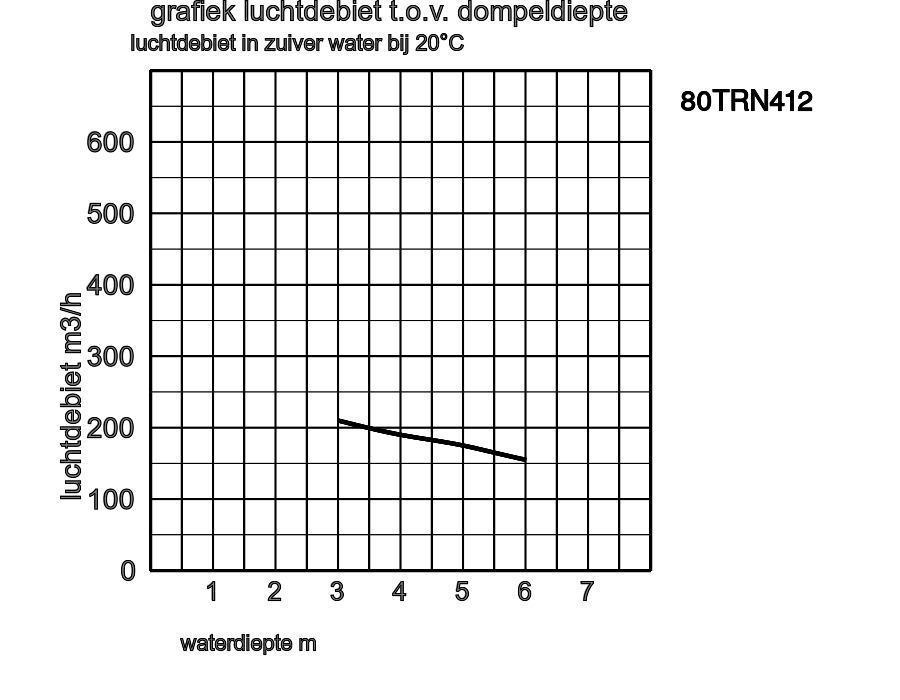

| 80 | 80TRN412 | 12 | 3 | 1450 | ster/driehoek | 200,0 | 10 | |

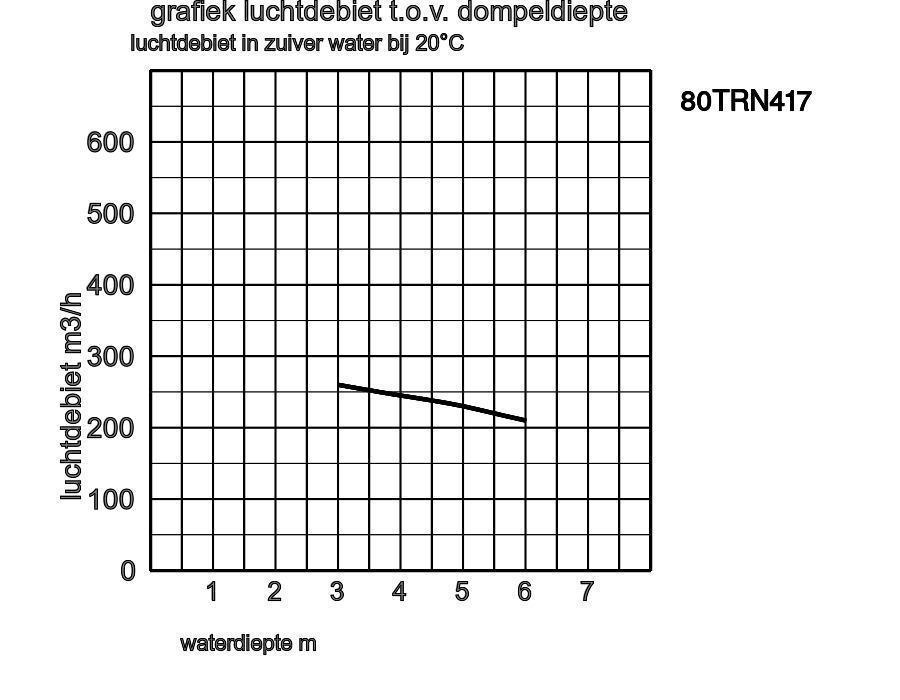

| 80 | 80TRN417 | 17 | 3 | 1450 | ster/driehoek | 220,0 | 20 | |

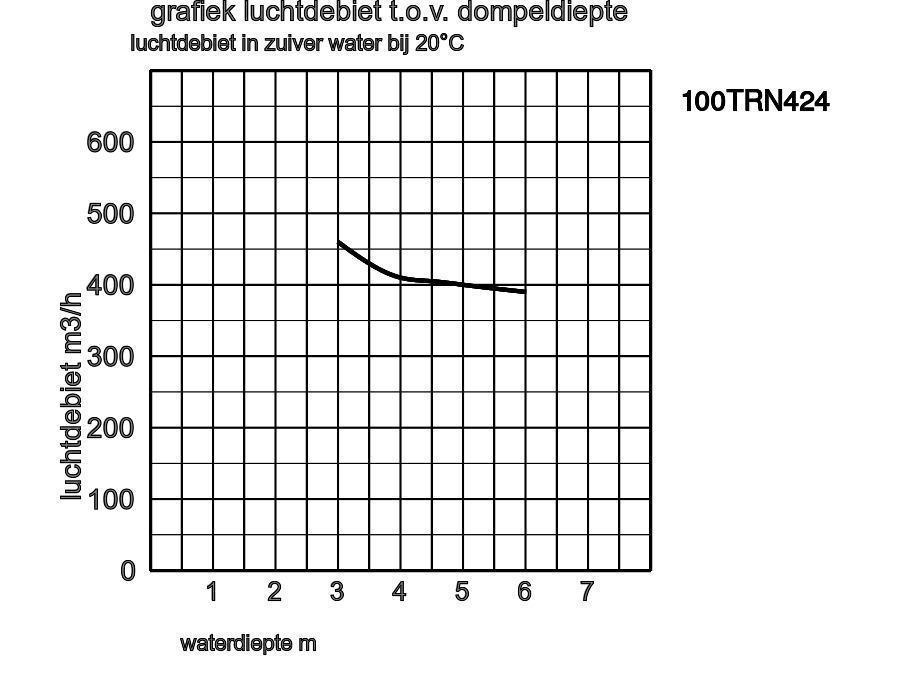

| 100 | 100TRN424 | 24 | 3 | 1450 | ster/driehoek | 435,0 | 20 | |

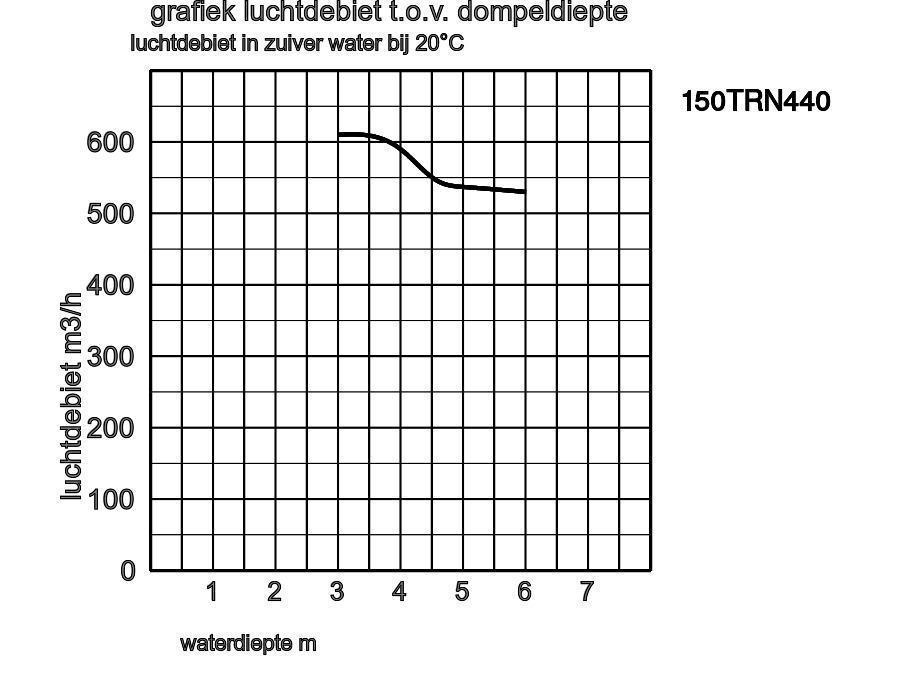

| 150 | 150TRN440 | 40 | 3 | 1450 | ster/driehoek | 583,0 | 20 |
32TRN2.75_24.pdf
| ø luchttoevoer | 32mm, 50mm, 80mm,100mm, 150mm | |||
|---|---|---|---|---|
| medium | temperatuur | 0-40°C | ||
| soort van de vloeistof | Rioolwater, afvalwater van de levensmiddelenindustrie | |||
| pomp | componenten | waaier | Vortex waaier | |
| asafdichting | dubbele mechanische as-afdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | roestvast staal DIN 1.4008 | ||
| zuigdeksel | roestvast staal DIN 1.4008 | |||
| geleideschoep | Gietijzer GG 20 EN-GJL-200 | |||
| lucht inlaat | Gietijzer GG 20 EN-GJL-200 | |||
| asafdichting | siliciumcarbide, in oliebad | |||
| motor | type, polen | inductiemotor, 2-polig, IP68, inductiemotor, 4-polig, IP68 | ||
| isolatie | isolatieklasse F | |||
| thermische motorbeveiliging (ingebouwd) | bi-metaal schakelaar | |||
| smering | turbine olie (ISO VG32) | |||
| fasen / voltage | 3-fasen / 400V / 50Hz / direct on line, 3-fasen / 400V / 50Hz / ster-driehoek | |||
| materiaal | behuizing | Gietijzer GG 15 EN-GJL-150, Gietijzer GG 20 EN-GJL-200 | ||
| As | roestvast staal EN-X30Cr13, roestvast staal EN-X20Cr13 | |||
| kabel | Rubber, NSSHÖU, Rubber, H07RN-F | |||
| aansluiting voor luchttoevoer | binnendraad, flens | |||
afmetingen mm:
-
-
- 32TRN2.75

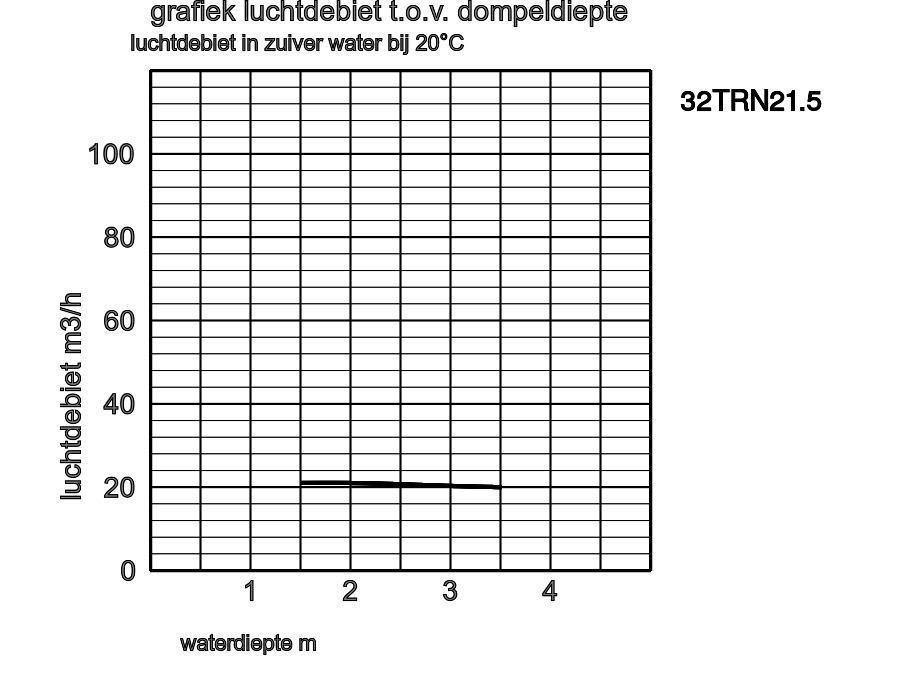

- 32TRN21.5
- 50TRN42.2
- 50TRN43.7
- 50TRN45.5

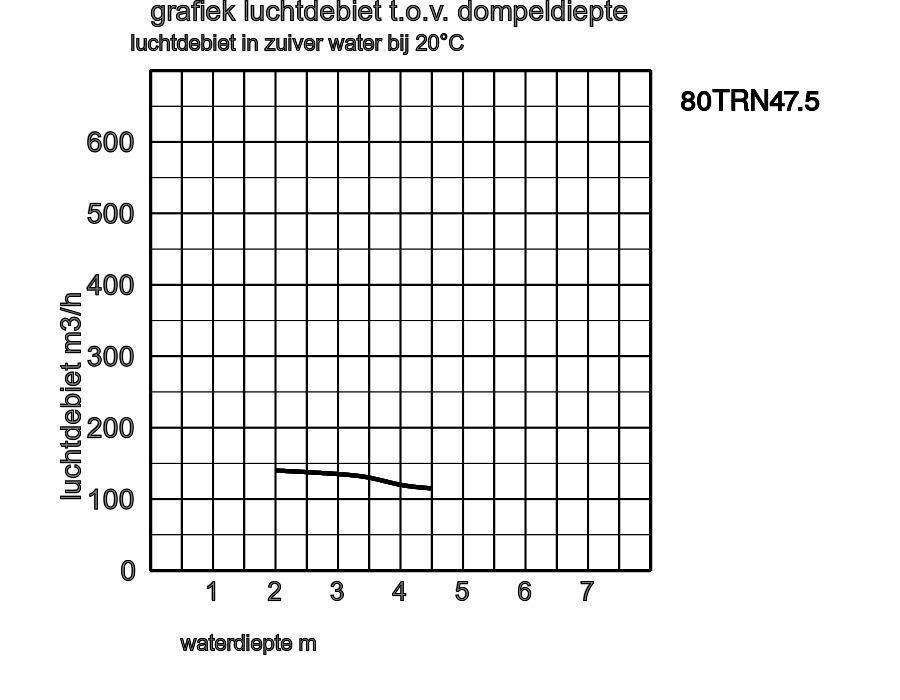

- 80TRN47.5
- 80TRN412
- 80TRN417
- 100TRN424
- 150TRN440
W1 : minimale waterdiepte
| model | A | A1 | B | D | D1 | H | W1 | SA | SB | SC |
|---|---|---|---|---|---|---|---|---|---|---|
| 32TRN2.75 | 371 | 184 | 146 | 420 | 90 | 473 | 81 | 180 | 116 | 175 |
| 32TRN21.5 | 371 | 184 | 146 | 420 | 90 | 473 | 81 | 180 | 116 | 275 |
| 50TRN42.2 | 660 | 271 | 226 | 700 | 140 | 689 | 123 | 230 | 154 | 370 |
| 50TRN43.7 | 660 | 271 | 226 | 700 | 140 | 694 | 123 | 230 | 154 | 370 |
| 50TRN45.5 | 660 | 271 | 226 | 700 | 140 | 835 | 123 | 230 | 154 | 370 |
| 80TRN47.5 | 660 | 271 | 246 | 700 | 140 | 868 | 133 | 245 | 180 | - |
| 80TRN412 | 660 | 271 | 246 | 700 | 140 | 898 | 133 | 245 | 180 | - |
| 80TRN417 | 660 | 271 | 246 | 700 | 140 | 958 | 133 | 245 | 180 | - |
| 100TRN424 | 980 | 385 | 417 | 1000 | 230 | 1225 | 272 | 345 | 256 | - |
| 150TRN440 | 980 | 410 | 452 | 1050 | 280 | 1482 | 269 | 448 | 370 | 740 |
Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden
