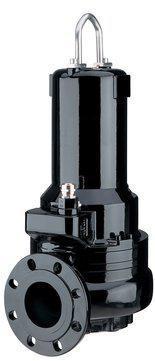

De UYZ-serie is uitgevoerd met een vrijstroomwaaier en een breed pomplichaam. Deze constructie voorkomt verstopping door grote of vezelachtige onzuiverheden.
U bevindt zich hier:
- Beginnen >
- België >
- Rioolwaterzuivering >
- Vee- & viskwekerij >
- 80UYZ
80UYZ | 3x400V / 50Hz
Downloads
Verwante series
| model | kleur pompgrafiek | persaansluiting mm | nominaal vermogen kW | fasen | tpm | opvoerhoogte max m | capaciteit max. l/min | startmethode | Droog gewicht kg * | vrije doorlaat ø mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| vrijstaand | met voetbocht en geleidingsbuizen | vrijstaand | met voetbocht en geleidingsbuizen | |||||||||
| 80UYZ41.3 | TOS80UYZ41.3 | 80 | 1,3 | 3 | 1450 | 8,4 | 1000 | direct | 78,0 | 62,7 | 80 | |
| 80UYZ42.6L | TOS80UYZ42.6L | 80 | 2,6 | 3 | 1450 | 10,8 | 1330 | direct | 86,2 | 70,9 | 80 | |
| 80UYZ42.6 | TOS80UYZ42.6 | 80 | 2,6 | 3 | 1450 | 12,8 | 1548 | direct | 86,3 | 71,0 | 80 | |
| 80UYZ43.7H | TOS80UYZ43.7H | 80 | 3,7 | 3 | 1450 | 14,7 | 1415 | ster/driehoek | 123,7 | 108,4 | 80 | |
| 80UYZ45.0 | TOS80UYZ45.0 | 80 | 5,0 | 3 | 1450 | 6,0 | 1962 | ster/driehoek | 127,2 | 112,0 | 80 | |
| 80UYZ46.5 | TOS80UYZ46.5 | 80 | 6,5 | 3 | 1450 | 7,0 | 2214 | ster/driehoek | 130,1 | 114,8 | 80 | |
80UYZ41.3_24.pdf
| ø persaansluiting | 80mm | |||
|---|---|---|---|---|
| medium | temperatuur | 0-35°C, 0-40°C | ||
| soort van de vloeistof | rioolwater | |||
| pomp | componenten | waaier | Vortex waaier | |
| asafdichting | Dubbele mechanische asafdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | Gietijzer GG25 | ||
| behuizing | Gietijzer GG25 | |||
| asafdichting | SiC, bovenzijde in oliebad | |||
| Slijtagering | Brons | |||
| motor | smering | turbine olie (ISO VG32) | ||
| fasen / voltage | 3-fasen / 400V / 50Hz / direct on line, 3-fasen / 400V / 50Hz / ster-driehoek | |||
| type, polen | inductiemotor, 4-polig, IP68 | |||
| thermische motorbeveiliging (ingebouwd) | thermische motorbeveiliging in wikkeling | |||
| isolatie | Isolatieklasse H | |||
| materiaal | behuizing | Gietijzer GG25 | ||
| As | roestvast staal DIN 1.4401 | |||
| kabel | Rubber, H07RN8-F | |||
| persaansluiting | Flens DIN/ANSI DN80 (PN10) | |||
| optionele toebehoren | Voetbochtkoppeling "TOS" (bevestigingsconsole voor bovenkant geleidingsbuizen – voetbocht met pompkoppeling – hijsketting) / persbocht en pompvoeten voor de vrijstaande uitvoeringen | |||
afmetingen mm:
-
-

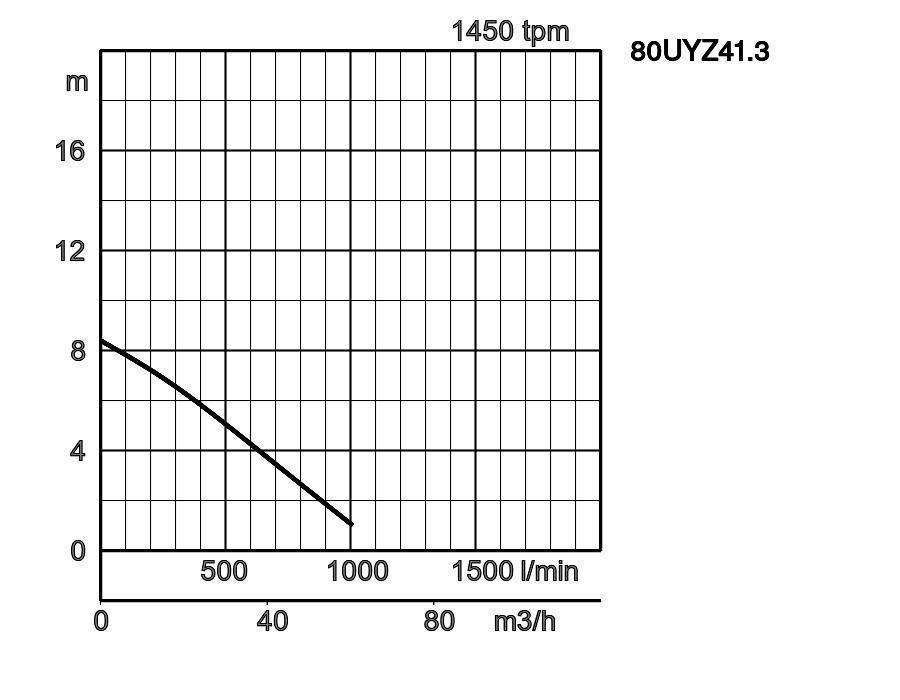

- 80UYZ41.3

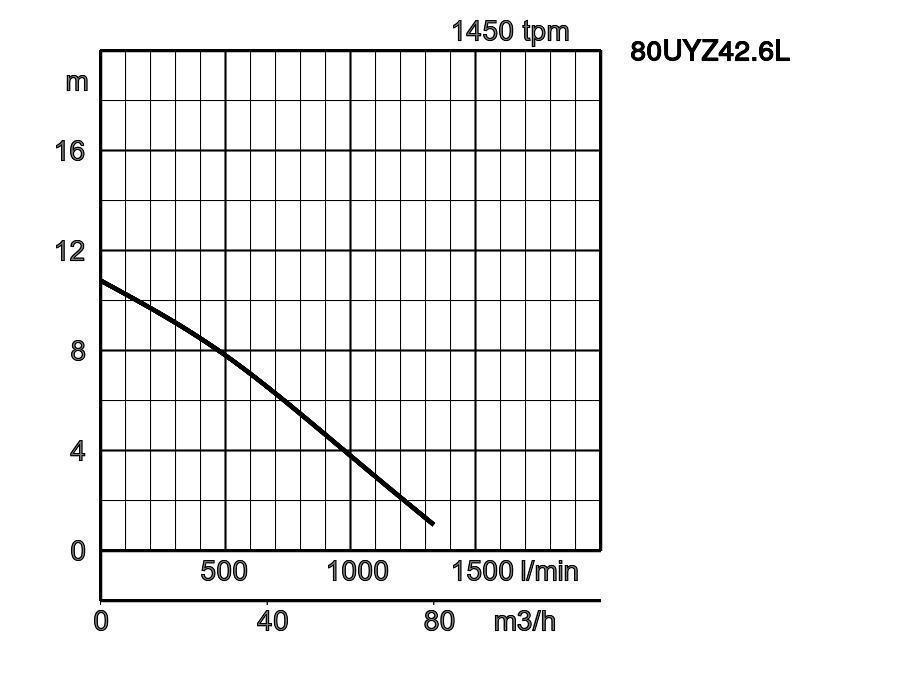

- 80UYZ42.6L

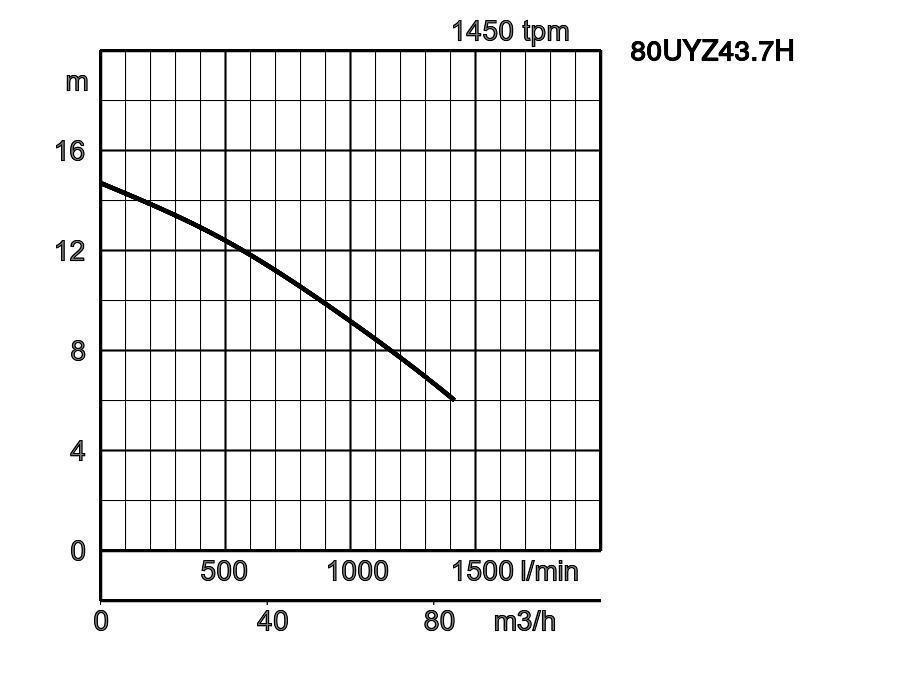

- 80UYZ43.7H

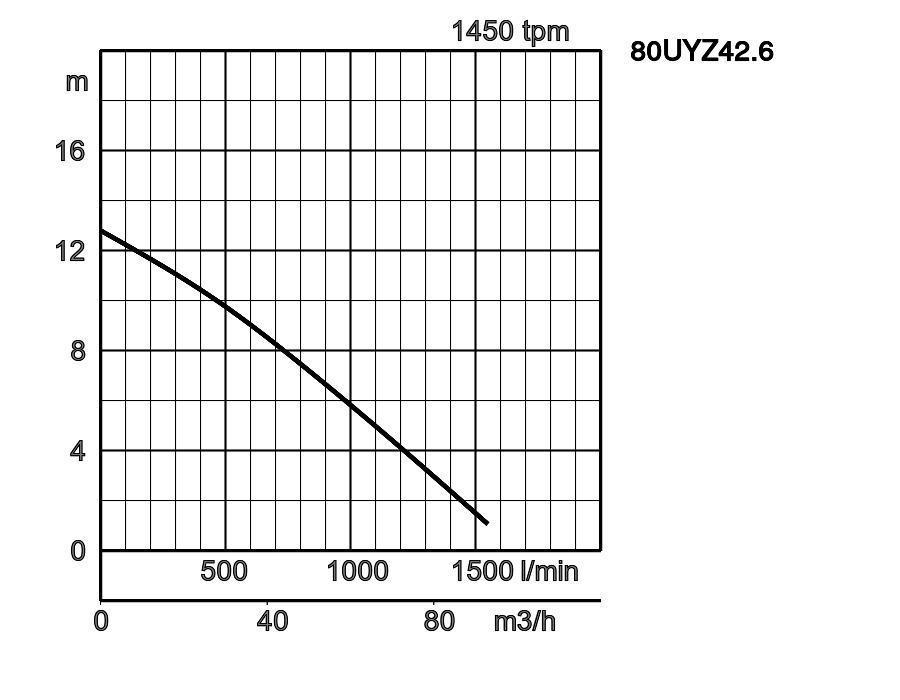

- 80UYZ42.6

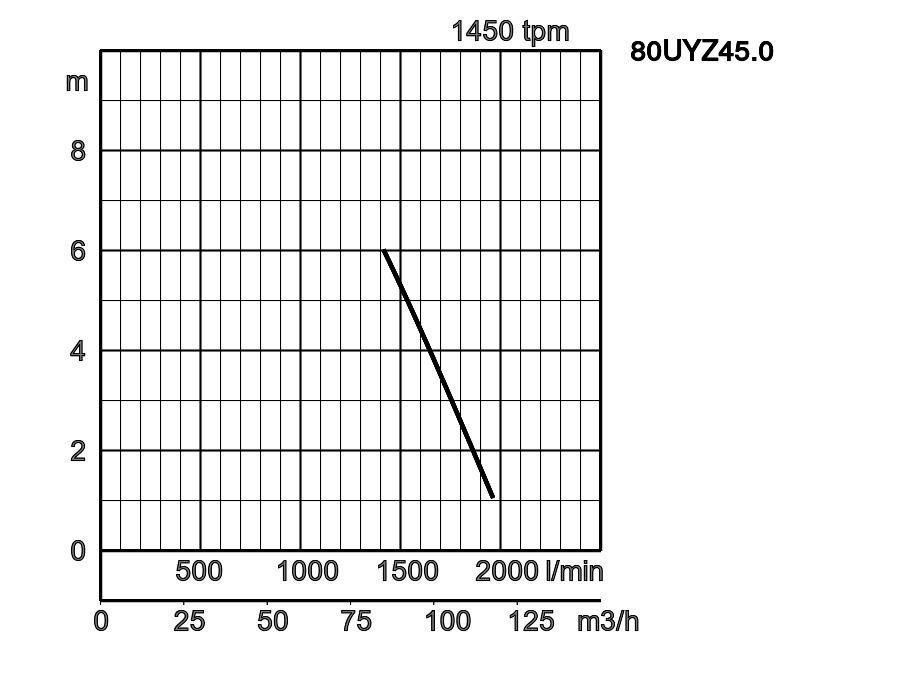

- 80UYZ45.0

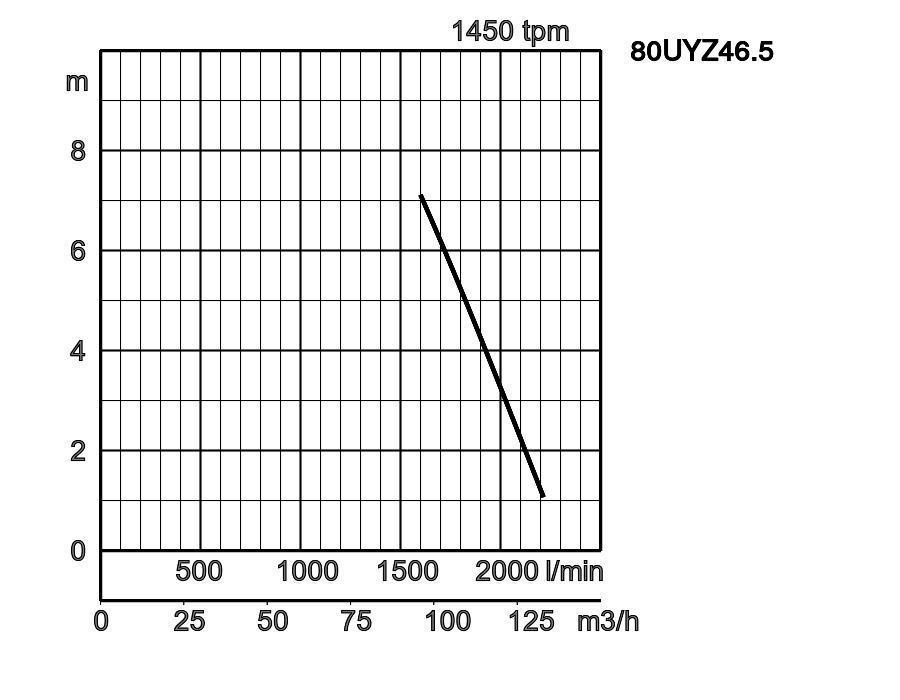

- 80UYZ46.5
W1 : minimale waterdiepte
| model | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80UYZ41.3 | 526 | 365 | 220 | 290 | 145 | 80 | 100 | 3" | - | - | - | 395 | 589 | 137 |
| 80UYZ42.6L | 563 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ42.6 | 563 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ43.7H | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ45.0 | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ46.5 | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden
Afmetingen model met voetbocht mm:
| model | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80UYZ41.3 | 526 | 365 | 220 | 290 | 145 | 722 | 80 | 100 | 112 |
| 80UYZ42.6L | 563 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ42.6 | 563 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ43.7H | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ45.0 | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ46.5 | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
-
-
- 80UYZ41.3
- 80UYZ42.6L
- 80UYZ43.7H
- 80UYZ42.6
- 80UYZ45.0
- 80UYZ46.5
W1 : minimale waterdiepte
