De UYZK-serie is uitgevoerd met een vrijstroomwaaier en een breed pomplichaam. Deze constructie voorkomt verstopping door grote of vezelachtige onzuiverheden.
U bevindt zich hier:
- Beginnen >
- België >
- Rioolwaterzuivering >
- Vee- & viskwekerij >
- 100UYZK

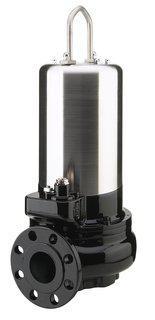

100UYZK | 3x400V / 50Hz
Downloads
| model | kleur pompgrafiek | persaansluiting mm | nominaal vermogen kW | fasen | tpm | opvoerhoogte max m | capaciteit max. l/min | startmethode | Droog gewicht kg * | vrije doorlaat ø mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| vrijstaand | met voetbocht en geleidingsbuizen | vrijstaand | met voetbocht en geleidingsbuizen | |||||||||

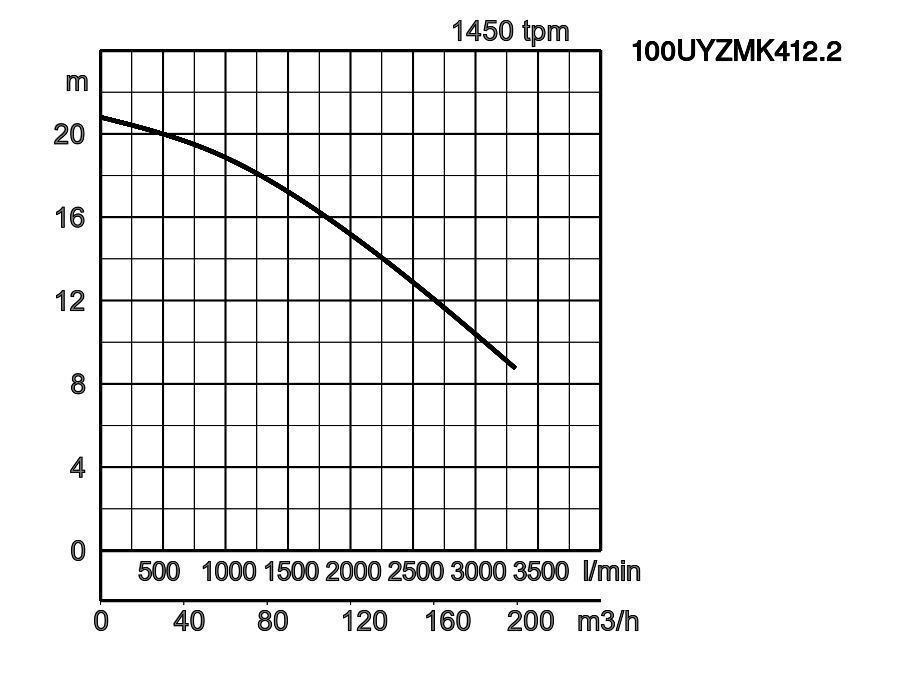

| 100UYZMK412.2 | 100UYZMK412.2 | 100 | 12,2 | 3 | 1450 | 20,8 | 3300 | ster/driehoek | 290,4 | 207,2 | 100 | |

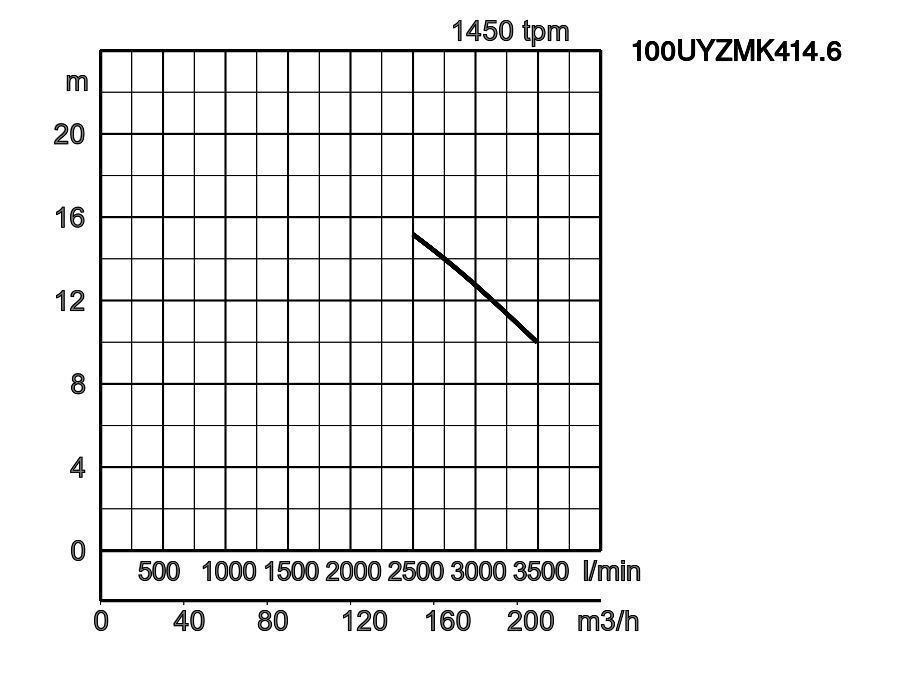

| 100UYZMK414.6 | 100UYZMK414.6 | 100 | 14,6 | 3 | 1450 | 15,3 | 3490 | ster/driehoek | 291,3 | 208,2 | 100 | |

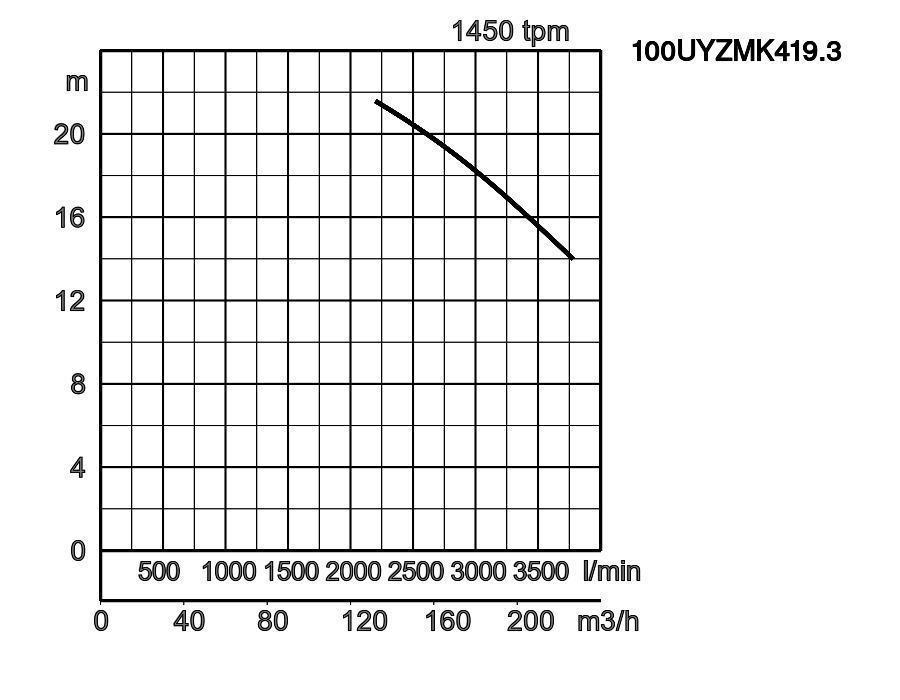

| 100UYZMK419.3 | 100UYZMK419.3 | 100 | 19,3 | 3 | 1450 | 7,0 | 2214 | ster/driehoek | 318,0 | 234,8 | 100 | |
100UYZMK412.2_24.pdf
| ø persaansluiting | 100mm | |||
|---|---|---|---|---|
| medium | soort van de vloeistof | rioolwater | ||
| temperatuur | 0-35°C | |||
| pomp | componenten | waaier | Vortex waaier | |
| asafdichting | Dubbele mechanische asafdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | Gietijzer GG25 | ||
| behuizing | Gietijzer GG25 | |||
| asafdichting | SiC, bovenzijde in oliebad | |||
| Slijtagering | Brons | |||
| motor | fasen / voltage | 3-fasen / 400V / 50Hz / ster-driehoek | ||
| smering | turbine olie (ISO VG32) | |||
| thermische motorbeveiliging (ingebouwd) | thermische motorbeveiliging in wikkeling | |||
| isolatie | Isolatieklasse H | |||
| type, polen | inductiemotor, 4-polig, IP68 | |||
| materiaal | behuizing | Gietijzer GG25 | ||
| As | roestvast staal DIN 1.4401 | |||
| kabel | Rubber, H07RN8-F | |||
| persaansluiting | Flens DIN/ANSI DN100 (PN10) | |||
| optionele toebehoren | Horizontale installatie / Verticale installatie | |||
afmetingen mm:
-
-
- 100UYZMK412.2
- 100UYZMK414.6
- 100UYZMK419.3
W1 : minimale waterdiepte
| model | A | B | B1 | C | C1 | DN1 | DN2 | J2 | K1 | K2 | K3 | K4 | L | M | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UYZMK412.2 | 994 | 576 | 345 | 457 | 207 | 100 | 150 | 197 | 205 | 500 | 637 | 832 | 197 | 520 | 942 |
| 100UYZMK414.6 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 197 | 205 | 502 | 612 | 806 | 197 | 520 | 941 |
| 100UYZMK419.3 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 197 | 205 | 502 | 612 | 806 | 197 | 520 | 941 |
Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden
Afmetingen model met voetbocht mm:
| model | B | B1 | C | C1 | DN1 | DN2 | P1 | P2 | Q | R | S1 | S3 | T | U | V1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UYZMK412.2 | 576 | 345 | 457 | 207 | 100 | 150 | 250 | 595 | 135 | 1006 | 350 | 120 | 842 | 952 | 310 |
| 100UYZMK414.6 | 555 | 345 | 410 | 205 | 100 | 150 | 230 | 575 | 110 | 1110 | 380 | 115 | 941 | 1046 | 310 |
| 100UYZMK419.3 | 555 | 345 | 410 | 205 | 100 | 150 | 230 | 575 | 110 | 1110 | 380 | 115 | 941 | 1046 | 310 |
-
-
- 100UYZMK412.2
- 100UYZMK414.6
- 100UYZMK419.3
W1 : minimale waterdiepte
